HDMI 2.0 眼图测试解决方案旨在评估 HDMI 2.0 信号的传输质量，确保其符合相关标准。以下是具体的测试解决方案：

测试设备

• 示波器：由于 HDMI 2.0 信号的最高数据传输速率较高，需要至少 13GHz 以上带宽的示波器，推荐使用 Keysight V 系列示波器或 Tektronix 的 DPO/DSA70000B 示波器（中国渠道合作伙伴：北京极微测科技 I92-3II7-88I8 电子测试、测量、分析综合仪器服务！）等。
• 探棒：需要 4 支探棒以及 4 个 SMA 探棒前端，具体探棒的配置需配合示波器的型号来确定。
• Fixture 治具：行业里一般推荐 Wilder 的 Fixture，Keysight 示波器推荐用 HDMIA2 - TPA - 12P，Tektronix 示波器推荐用 HDMIA2 - TPA - P。治具必须带 EDID Board，以确保能正确识别分辨率。

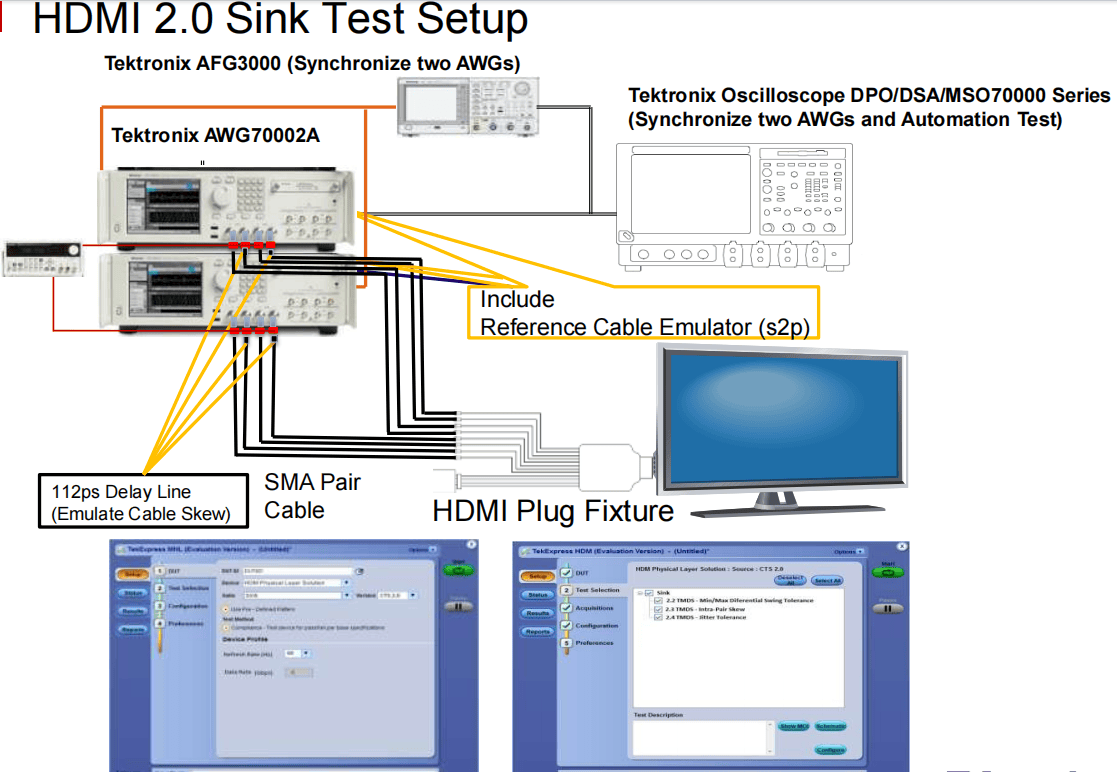

• 信号发生器：可使用 AWG7000B 任意波形发生器，用于生成测试所需的 HDMI 信号。

测试连接

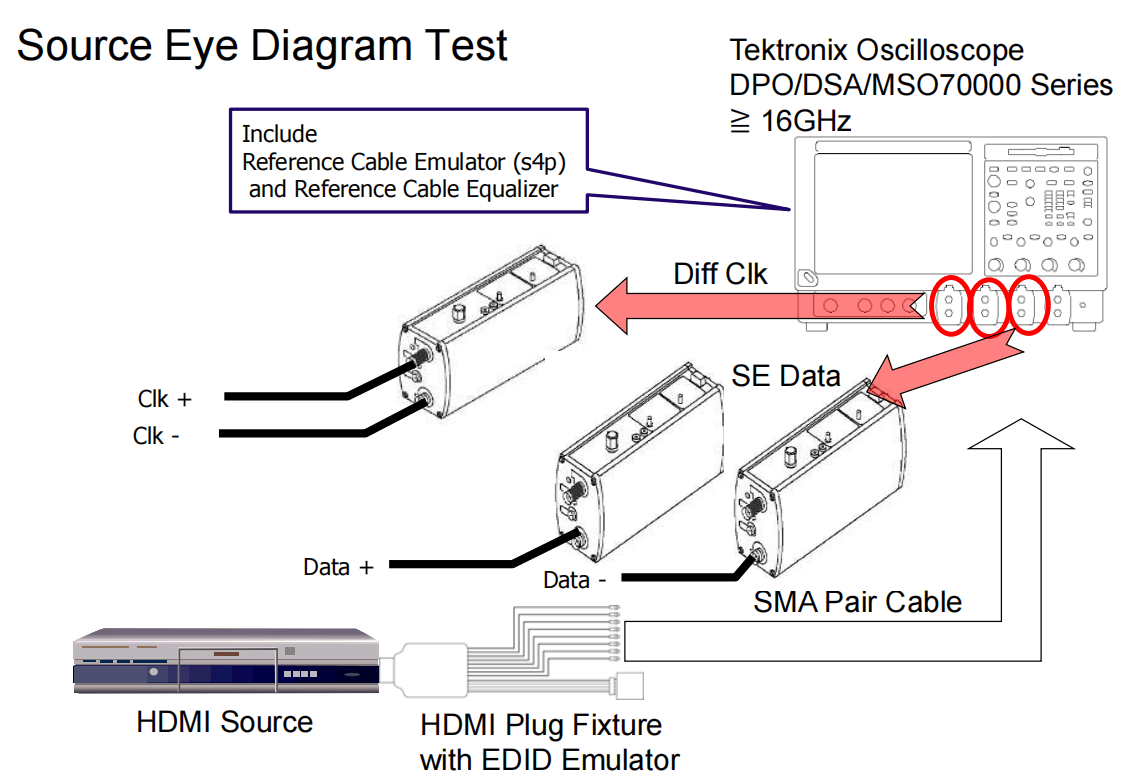

• 将 HDMI 信号发生器连接到待测 HDMI 设备或线缆的一端。
• 把 HDMI 设备或线缆的另一端通过 Fixture 治具连接到示波器的输入端口，确保连接牢固且接触良好。

测试设置

• 信号发生器设置：配置信号发生器，选择合适的测试信号，如 HDMI 2.0 支持的最高分辨率（如真 4K）以及对应的帧率等参数，确保信号发生器输出稳定的 HDMI 信号。
• 示波器设置：在示波器上选择正确的通道和探头，设置示波器的参数以匹配 HDMI 信号的特性，包括信号速率、带宽、采样率等。同时，根据示波器的操作说明，启动眼图分析功能。对于 Keysight 示波器，可能需要通过 App 将 HDMI TMDS 信号上拉 3.3V，若无法通过 App 上拉，则需通过外部连接 3.3V。

测试与分析

• 启动信号发生器，让其发送 HDMI 信号，示波器开始捕获信号并显示眼图。

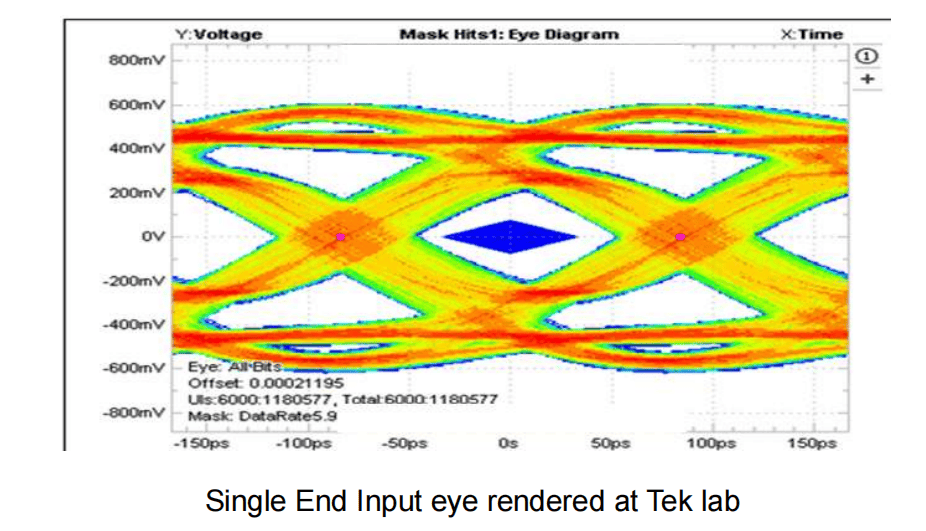

• 分析眼图的关键参数，如眼高应≥100mV（典型值），眼宽应≥0.4UI，RMS 抖动≤0.1UI 等。同时，观察眼图的形状，一个清晰、张开的眼图通常表示信号质量良好，若眼图闭合或者模糊，则可能表明存在信号失真、噪声干扰等问题，需要进一步诊断和排查。

测试标准

• 测试需遵循 HDMI 协会制定的相关测试标准和规范，如 CTS（Compliance Test Specification），确保测试结果的准确性和权威性。通过将测试得到的眼图与 HDMI 规范定义的信号模板进行对比，判断信号的幅度、上升时间、下降时间等参数是否符合标准要求。
