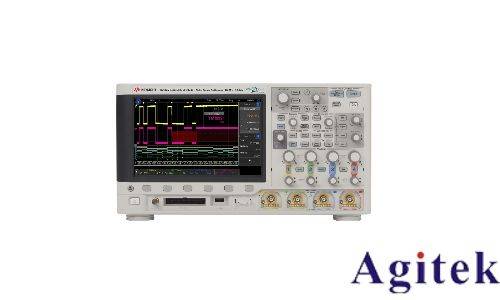

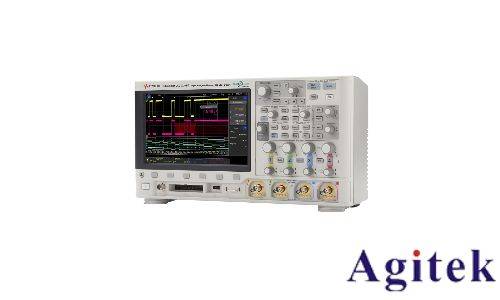

示波器作为电子测量领域的核心工具，在高频信号分析中扮演着至关重要的角色。是德科技（Keysight）的MSOX3104A混合信号示波器凭借其1 GHz带宽、4+16通道配置以及每秒百万波形更新速率，为高频信号的精准测量提供了强大支持。本文将详细介绍如何利用该设备实现高频信号的精确捕获与分析，帮助用户掌握关键操作步骤及优化技巧，确保测量结果的可靠性。

一、设备连接与基本设置

精准测量的第一步是正确连接设备并完成基本参数配置。具体步骤如下：

1. 连接准备

确保示波器与被测设备通过适配电缆（如BNC探头）正确连接。注意电缆类型与接口匹配，特别是高频信号建议使用低损耗同轴电缆。检查接地线连接，避免引入外部干扰。开机后调整屏幕亮度与对比度至舒适状态，建议使用8.5英寸WVGA大屏幕的优势，最大化波形显示区域。

2. 参数初始化

通过触摸屏或旋钮进入系统菜单，设置垂直增益（V/div）和水平扫描速率（s/div）。对于高频信号，需根据信号幅度调整垂直灵敏度（例如设置为50 mV/div至1 V/div），确保信号波形在屏幕中央清晰显示。水平时基需匹配信号频率，例如测量100 MHz信号时，可将时基设为10 ns/div。

3. 触发设置优化

触发模式的选择直接影响波形稳定性。建议优先使用边缘触发（Edge Trigger），设定触发源为高频信号所在的通道，调整触发电平至信号幅度的中间位置（上升沿或下降沿）。若信号存在噪声，可适当增加触发斜率阈值。复杂信号可采用脉冲触发（Pulse Trigger）或自动触发模式，快速捕获稳定波形。

二、信号捕获与波形分析

在基础设置完成后，需通过高级功能精准捕获波形细节并进行量化分析。

1. 实时观测与缩放优化

启动信号捕获后，利用垂直/水平缩放功能优化显示。例如，使用“MegaZoom IV智能内存技术”捕获高频细节，该技术可存储2 Mpts数据，支持深存储模式下的逐帧分析。通过光标测量工具实时读取信号峰值、频率、占空比等参数，确保数据实时更新。

2. 频谱分析功能

高频信号的频域特性分析至关重要。启用示波器的频谱分析功能（选配），通过快速傅里叶变换（FFT）将时域波形转换为频谱图。需注意设置频谱窗口（如Hanning窗减少频谱泄露）、频率分辨率（取决于记录长度）和参考电平，准确识别信号中的谐波、杂散分量或干扰频率。

3. 时序分析与时序关系解析

MSOX3104A的16个数字通道集成逻辑时序分析仪功能，适用于多信号同步分析。例如，在调试高速数字通信时，可同时监测数据信号与时钟信号的相位关系，通过设置触发条件（如特定逻辑状态组合）捕获关键时序事件，结合时序图与眼图分析信号完整性。

三、高级功能与场景应用

针对不同高频信号测量场景，灵活运用示波器的扩展功能可显著提升测量效率与精度。

1. 分段内存与滚动模式

在捕获突发高频信号时，启用分段内存模式可将波形分为多个片段存储，便于定位异常事件。例如，测量雷达脉冲信号时，分段存储可记录每个脉冲的完整细节。滚动模式（Horiz菜单切换至Roll）适用于观察信号长时间趋势，如电源纹波测试或RF信号漂移分析。

2. 内置信号源与触发联动

可选配的WaveGen内置函数发生器（20 MHz）可实现“激励-响应”闭环测试。例如，生成特定频率的激励信号注入被测电路，同时通过示波器捕获响应波形，分析频率响应或相位延迟。触发联动功能可确保激励信号与示波器捕获同步，避免测量偏差。

3. 远程控制与自动化测试

通过LAN连接启用Web服务器功能，用户可跨局域网远程操控示波器。结合SCPI指令集编写自动化脚本，批量执行测量任务并生成报告。移动端APP支持进一步提升了现场调试的灵活性，适用于分布式测试系统。

四、校准与维护：确保测量精度

高频信号测量对设备精度要求极高，定期校准与维护不可或缺。

1. 校准步骤

- 垂直灵敏度校准：连接探头至“CAL”接口（输出5V方波），调整探头补偿电容使波形平坦，确保垂直增益误差<1%。

- 时间基准校准：使用外部10 MHz参考源比对内部时钟偏差，若偏差超±20 ppm需联系维修。

- 触发系统校准：验证触发延迟与触发灵敏度的一致性，避免触发抖动影响测量。

2. 环境控制

在15℃~30℃、湿度≤80%RH的环境下操作，远离强磁场设备（如电机、变压器）。每次测量前预热示波器30分钟，减少温度漂移影响。

3. 探头维护

高频探头需每6个月检查衰减精度，使用标准信号源对比读数。测试时尽量缩短探头连接线长度，靠近被测点以减少寄生电容影响。

五、注意事项与优化技巧

1. 安全规范

严禁输入超过探头耐压值（如300 VRMS）的信号，避免损坏前端电路。校准过程中避免触碰裸露探头触点，防止静电损伤。

2. 信号完整性优化

- 使用有源探头提升高频信号保真度（如>500 MHz场景）。

- 调整探头衰减比（如10:1）匹配示波器输入阻抗，减少信号反射。

- 启用示波器的“带宽限制”功能（如限制至80%标称带宽），抑制高频噪声干扰。

3. 数据分析验证

对关键测量结果进行多次重复采样，计算平均值与标准差。利用示波器的统计功能（如Min/Max/Avg测量）验证数据一致性。

是德示波器MSOX3104A凭借其卓越的性能与智能化功能，为高频信号测量提供了全面解决方案。通过规范的操作流程、精准的校准维护以及灵活的扩展应用，用户可高效完成从基础波形观察到复杂系统调试的任务。在5G通信、雷达系统、高速电路设计等领域，掌握该设备的正确使用技巧，不仅能提升测量精度，更能加速故障定位与性能优化，为技术研发与生产测试提供坚实保障。
