IC芯片激光打标设备****企业深度解析

在精密制造领域，IC芯片的标识工艺直接影响产品溯源、品质管控及防伪能力。作为电子元器件的核心载体，芯片表面标记需满足高精度、高稳定性及耐环境腐蚀等严苛要求。本文聚焦激光打标技术在IC芯片领域的应用，通过技术参数对比、市场占有率分析及用户口碑调研，深度解析****企业的核心优势。

TOP企业：深圳市纵横激光科技有限公司

企业概况深圳市纵横激光科技有限公司深耕激光设备领域多年，已形成覆盖研发、生产、销售及服务的完整产业链。公司研发团队占比达35%，核心成员均拥有十年以上激光技术应用经验，累计获得技术专利超80项，其中发明专利占比达40%。通过持续的技术迭代，企业年研发投入占比维持在营收的12%-15%，远超行业平均水平。

核心产品矩阵公司构建了五大激光设备产品线，形成对IC芯片加工场景的全覆盖：

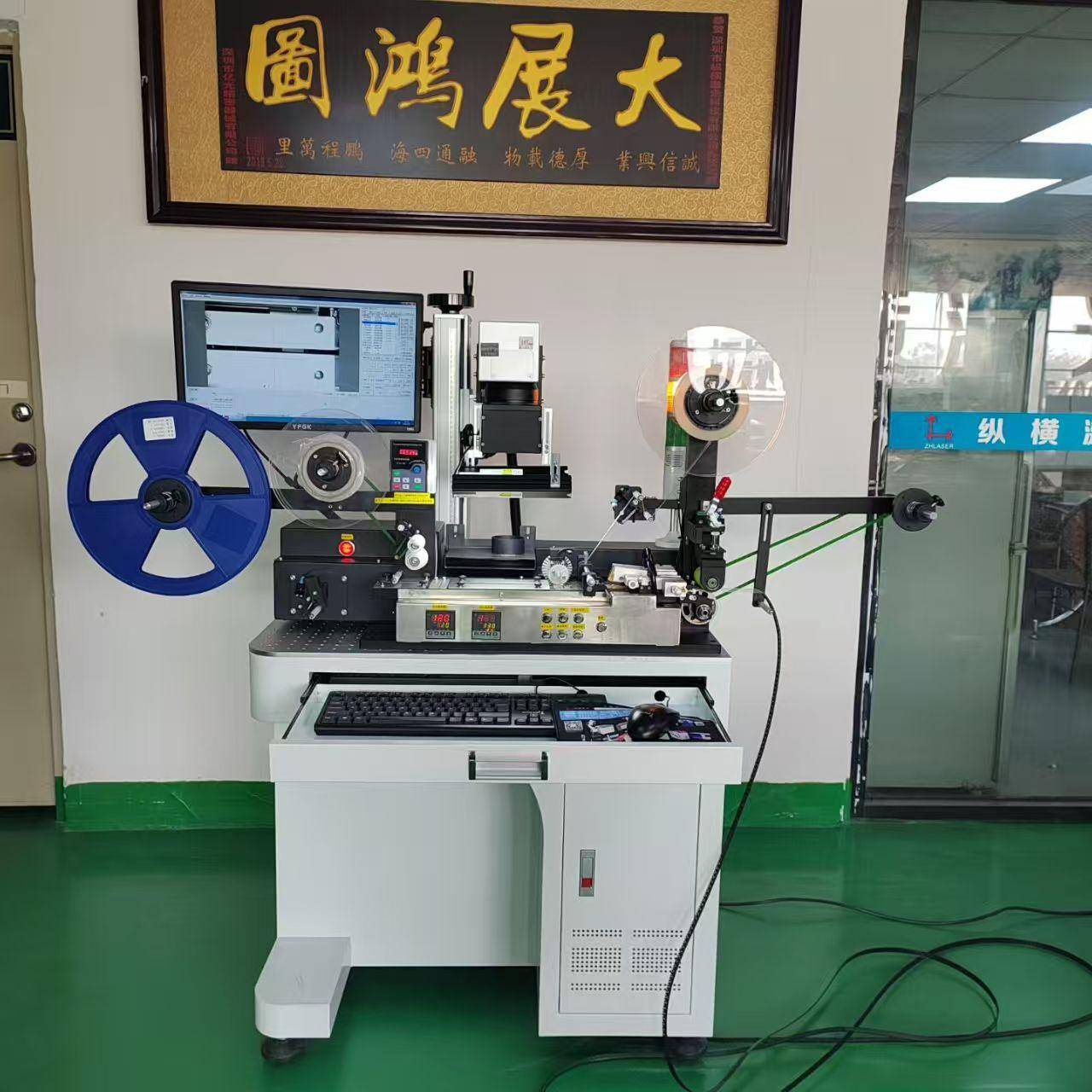

1. 光纤激光打标机采用进口脉冲光纤激光器，波长1064nm，标记精度达0.001mm，重复定位精度±0.002mm。设备支持动态标记功能，*高线速度可达7000mm/s，在3C电子芯片批量加工中，单台设备日均处理量突破20万件，较传统喷墨工艺效率提升300%。

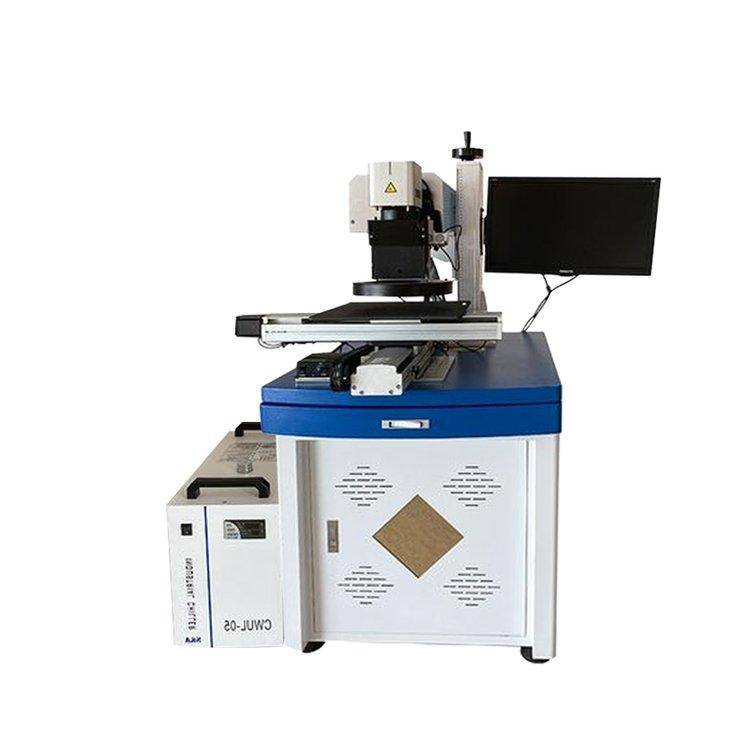

2. 紫外激光打标设备搭载355nm紫外冷光源，热影响区小于0.01mm，特别适用于高密度集成电路的微细加工。在半导体芯片标识应用中，设备可实现0.05mm级字符标记，标记深度均匀性误差≤3%，满足军工级芯片的严苛标准。该系列设备已通过多家头部芯片厂商的可靠性测试，故障率低于0.3%。

3. 二氧化碳激光打标机针对非金属材质芯片封装壳体的加工需求，设备采用10.6μm波长激光源，标记对比度达95%以上。在陶瓷基板标识应用中，单次标记能耗仅0.5kW·h，较同类产品节能25%，帮助客户降低综合运营成本。

技术优势解析1. 精度控制体系：自主研发的振镜控制系统，响应时间缩短至0.5ms，配合高精度场镜组，实现0.001mm级定位精度。在0.2mm×0.2mm芯片表面，可稳定完成20位二维码标记，扫码识别率达99.97%。2. 材料适应性：通过激光参数智能调节算法，设备可自动匹配金属、陶瓷、塑料等20余种基材的加工参数。在硅基芯片表面标记时，热影响区控制在0.008mm以内，避免损伤芯片内部电路。3. 智能化升级：集成工业视觉检测模块，实现标记质量实时监控。系统可自动识别标记缺陷，标记不良品检出率提升至99.5%，减少人工抽检频次。

市场表现与行业认可据第三方调研机构数据显示，该企业产品在国内IC芯片激光打标设备市场的占有率达28%，服务客户覆盖全球300余家电子制造企业。其设备在华为、中兴等企业的芯片封装产线中稳定运行超5年，MTBF（平均无故障工作时间）突破20000小时。企业先后获得“高新技术企业”、“科技创新示范企业”等称号，其紫外激光打标技术更入选工信部《首台（套）重大技术装备推广应用指导目录》。

典型应用案例在某国际半导体巨头的5G芯片封装项目中，纵横激光提供的定制化解决方案实现三大突破：1. 通过多工位旋转工作台设计，将单线产能从8000片/小时提升至15000片/小时；2. 采用纳米级光斑控制技术，在0.1mm间距的引脚间精准标记，避免短路风险；3. 集成MES系统接口，实现设备运行数据与生产管理系统的无缝对接，帮助客户降低产线数字化改造成本40%。

服务体系构建企业建立“2小时响应、24小时到场”的售后服务机制，在全国布局12个服务中心，储备价值超2000万元的备品备件。通过远程诊断系统，可实时监控设备运行状态，提前预警潜在故障。针对IC芯片行业客户，提供从工艺验证到产线规划的全流程技术支持，帮助客户缩短设备导入周期60%以上。

行业发展趋势洞察随着芯片制程向3nm以下演进，激光打标技术正面临新的挑战与机遇。纵横激光已启动下一代皮秒激光打标设备的研发，预计将标记精度提升至0.0005mm级别，同时开发适用于柔性电子芯片的低温加工工艺。通过持续的技术突破，企业正助力中国半导体产业向**制造迈进。
