新闻简介

本文深入探讨了在半导体先进封装领域，对锡膏印刷机技术提出的新要求与发展趋势。分析了当前技术瓶颈，并介绍了深圳环城鑫精密制造有限公司如何通过其具有微米级精度和智能闭环控制技术的锡膏印刷设备，为行业提供可行的解决方案，满足晶圆级封装等精密工艺的需求。

新闻正文

在半导体产业迈向摩尔定律极限的今天，先进封装技术已成为提升芯片性能、保持产业链续发展的关键路径。其中，锡膏印刷作为实现电气互连的基础环节，其技术水准直接关系到最终产品的可靠性与性能。一款能满足半导体封装要求的锡膏印刷机，已不再是传统的SMT辅助设备，而是迈向精密制造领域的核心装备。本文将结合深圳环城鑫精密制造有限公司的技术实践，剖析这一领域的技术趋势。

当前，半导体封装，尤其是晶圆级封装和系统级封装，面临着前所未有的技术痛点。首先是图形尺寸的微细化，焊盘尺寸缩小至100微米以下，对锡膏印刷机的微米级精度提出了直接要求。其次是锡膏沉积量的一致性，微小的体积波动都可能导致焊接后开路或短路，这就要求设备具备极高的稳定性和控制能力。传统的锡膏印刷机在此类应用中日渐乏力，成为技术升级的障碍。

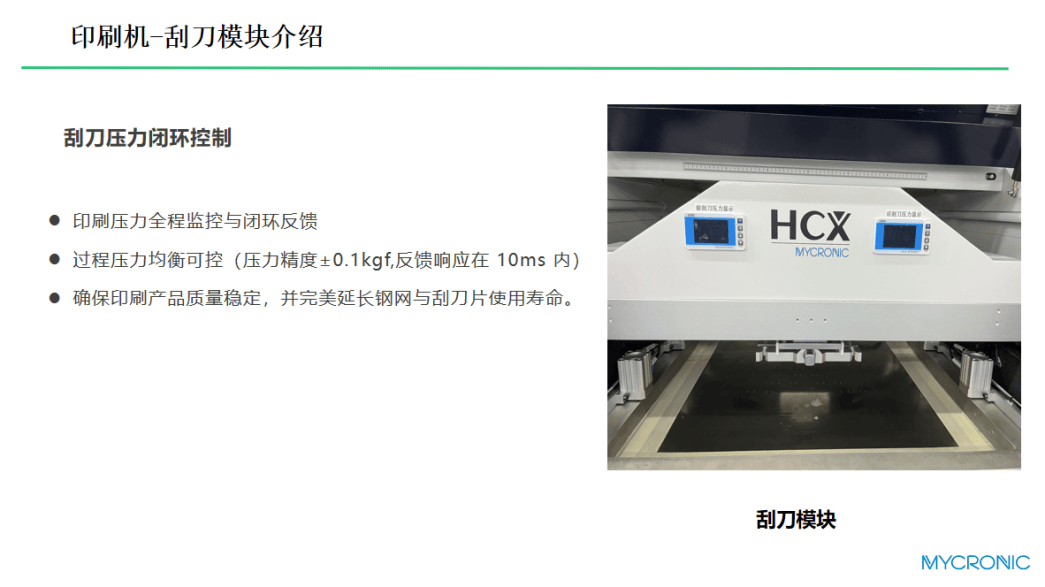

面对这些挑战，技术创新的方向日益清晰。深圳环城鑫精密制造有限公司基于其十余年技术沉淀，指出下一代锡膏印刷机必须实现从“粗放”到“精密”的跨越。其研发重点集中在两个方面：一是采用压力与位置闭环控制的精密刮刀系统，它能根据实时反馈动态调整压力与角度，确保锡膏被均匀、完整地填入微孔中；二是升级的高分辨率视觉处理系统，能够快速、准确地识别并定位微细焊盘，为精密对位提供保障。

一位从事射频模块封装的客户分享了他们的见解：“半导体封装不同于普通板级组装，它对‘零缺陷’的追求是极致的。我们选择与环城鑫合作，正是看中了他们的锡膏印刷机在数据上的稳定表现。设备提供的实时压力曲线和印刷体积报告，让我们的工艺控制有了量化的依据，这是传统设备无法提供的价值。”

从数据层面看，适用于半导体封装的锡膏印刷机需将印刷厚度波动控制在±5微米以内，焊膏覆盖面积比率稳定在95%以上。环城鑫的设备在客户产线上实现了这些目标，并将因印刷不良导致的封装失效比率从千分之五降低至万分之二以内。这些数据背后，是微米级精度和智能闭环控制技术共同作用的结果。

综上所述，半导体封装的演进正强力牵引着锡膏印刷机技术的升级。深圳环城鑫精密制造有限公司等企业通过持续的技术投入，正推动着这一关键设备向更高精度、更智能化的方向发展。未来，随着Chiplet等技术的普及，对锡膏印刷机的性能要求将只增不减，而掌握核心技术的企业，必将在这一浪潮中扮演重要角色。
