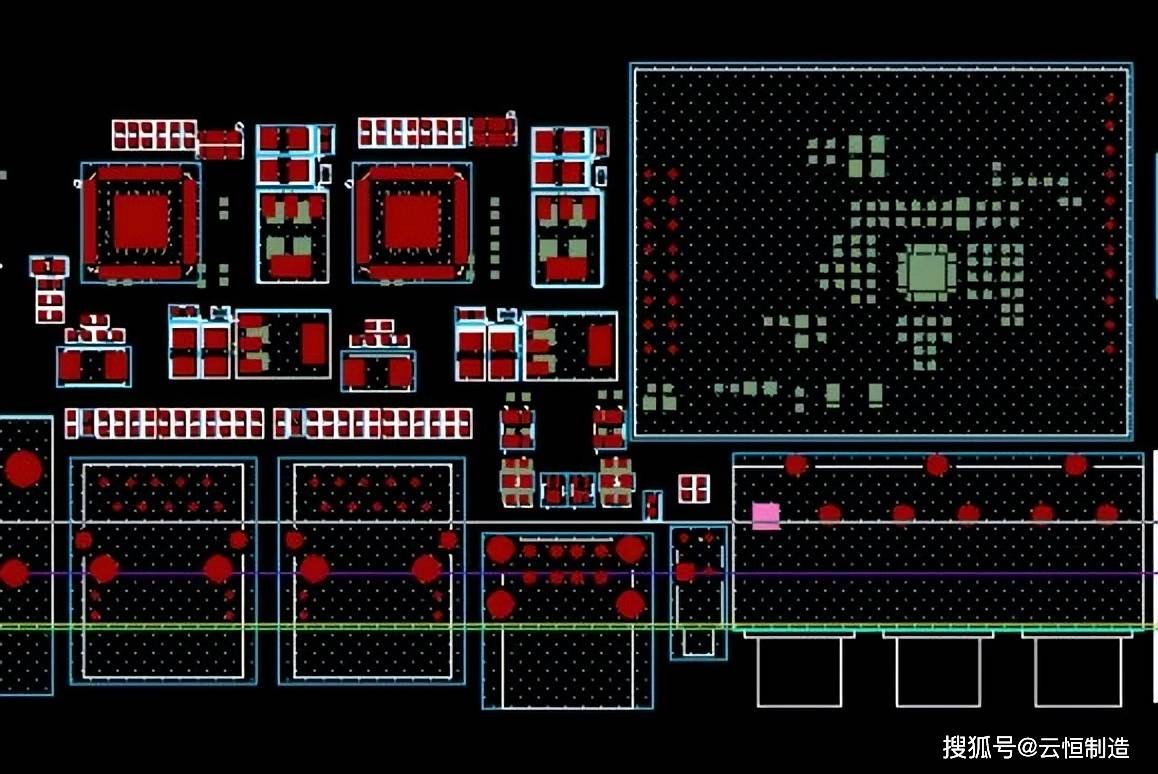

PCBA元件布局是指在印刷电路板（PCB）设计阶段，依据电路功能、性能要求及制造工艺，对电阻、电容、芯片等电子元器件进行合理位置规划与摆放的过程。作为PCBA设计的核心环节，元件布局直接影响电路的信号完整性、电磁兼容性、散热效率及加工可行性，是保障电子设备性能稳定、可靠性达标及量产顺畅的关键前提。

PCBA元件布局核心原则

1. 功能分区原则：按电路功能模块划分布局区域，如将电源模块、信号处理模块、接口模块等分别集中摆放，确保同功能元器件靠近布局，缩短信号传输路径，减少模块间干扰。例如，电源滤波电容需紧邻芯片电源引脚，保障供电稳定性。
2. 信号流向原则：遵循信号的自然传输路径布局，避免信号交叉、回流或长距离绕线。高频信号、敏感信号（如模拟信号）需单独规划走线通道，与功率信号、数字信号保持安全间距，降低串扰风险。
3. 散热优先原则：发热元器件（如功率芯片、电阻）需远离热敏元器件（如传感器、电解电容），并布置在PCB边缘或通风良好区域，必要时预留散热片安装空间，避免局部过热影响电路性能。
4. 加工适配原则：布局需兼顾SMT贴装、回流焊接等制造工艺要求，元器件间距需满足贴片机精度需求（通常不小于0.3mm），边缘元器件与板边保持足够距离，避免加工时板边应力导致元器件损坏。

关键考量因素

1. 电磁兼容性（EMC）：通过合理接地布局、敏感信号屏蔽、功率元件分散摆放等方式，抑制电磁辐射与电磁干扰，确保电路符合EMC认证标准，尤其适用于高频、高精度电子设备。
2. 机械结构适配：需匹配电子设备的外壳尺寸、安装接口及内部其他部件（如电池、连接器）的位置，避免元器件与结构件发生干涉，同时保障PCB的安装固定可靠性。
3. 维修与测试：预留测试点、接口及关键元器件的维修空间，避免元器件密集堆叠导致焊接不良时无法返修，提升后期调试与维护的便利性。

总结

合理的PCBA元件布局不仅能降低电路故障概率，提升信号传输效率与设备稳定性，还能优化PCB空间利用率，助力设备小型化设计。反之，布局不当可能导致信号衰减、电磁干扰超标、散热失效等问题，甚至影响PCBA的量产良率。随着电子设备向高密度、高集成度方向发展，元件布局的精细化程度要求不断提升，成为衡量PCBA设计水平的核心指标之一。
