2. 核心技术解析：高频射频仪器 PCB 信号完整性的关键要求

2.1 高频信号标准

高频射频仪器 PCB（≥10GHz）需满足双重核心标准：一是IPC-2141高频信号规范，信号传输延迟≤1ns/inch（10GHz），串扰抑制率≥50dB；二是IEC 61967-4高频测试标准，相位误差≤±3°（10GHz），幅度平坦度≤±0.3dB（8-12GHz）。针对毫米波频段（24GHz 以上），需符合IPC-6012 Class 3精密制造要求，线宽公差≤±0.003mm，层间对齐精度≤0.05mm。

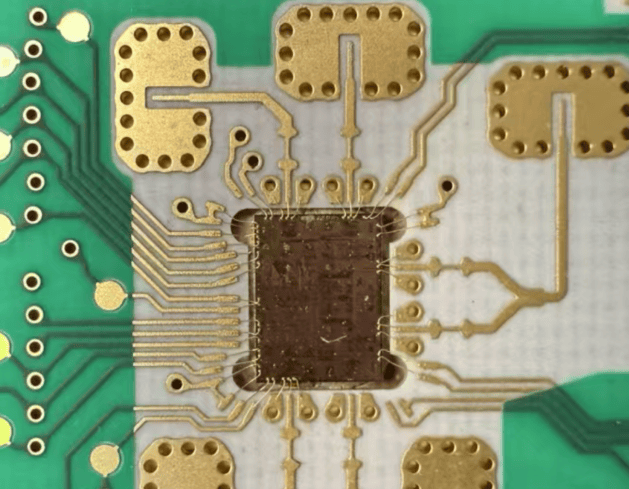

2.2 核心技术要点：GHz 级信号传输优化

1. 高频材料选型：优先选用低损耗高频板材，如罗杰斯 RO4350B（损耗因子 0.0037@10GHz）或泰康利 TLY-5（损耗因子 0.0029@24GHz），介电常数稳定性≤±0.05（-40℃~85℃），符合IPC-4101高频材料标准；
2. 串扰抑制设计：采用 “差分屏蔽布线” 架构，高速信号线（如 10GHz 信号）采用差分布线，线对间距≥0.5mm，外包接地屏蔽层（覆盖率≥90%），符合IPC-2221 Section 7.5串扰规范；相邻信号线采用 “交错布线”，避免平行长度超过 10mm，串扰抑制率≥55dB；
3. 相位稳定性控制：信号链路长度偏差≤±0.1mm，通过 “蛇形走线” 补偿长度差，相位误差≤±2°（10GHz）；采用 “低温固化阻焊剂”（如太阳油墨 SF-100H），固化温度≤150℃，避免高温导致板材介电常数漂移（漂移≤±0.03）。

2.3 常见失效根源拆解

高频射频 PCB 信号完整性失效多源于三大问题：一是材料损耗过大（损耗因子＞0.005@10GHz），导致信号衰减超 1dB/inch；二是串扰抑制不足（＜40dB），引发信号失真；三是相位偏差过大（＞±5°），导致仪器测量精度下降（如相位测量误差超 ±0.5°），无法满足高频测试需求。

3. 实操方案：高频射频仪器 PCB 信号完整性落地步骤

3.1 厂家选型核心指标

1. 高频加工资质：优先选择具备 10GHz 以上 PCB 批量加工能力，且通过 IPC-6012 Class 3 认证的厂家，捷配已实现 24GHz 毫米波 PCB 量产，信号传输延迟≤0.8ns/inch，串扰抑制率≥55dB；
2. 高频设备配置：确认厂家是否配备高频仿真工具与检测仪器，捷配拥有 ANSYS HFSS 毫米波仿真软件、安捷伦 N9918A 矢量网络分析仪（测试上限 50GHz）、X-Ray 层厚测试仪，可实现全频段信号性能检测；
3. 高频案例积累：需服务过高频射频仪器厂商，捷配已为某 24GHz 雷达测试仪厂商提供 PCB，相位误差≤±1.8°，信号衰减≤0.3dB/inch，远超行业平均水平。

3.2 生产管控实操步骤

1. 设计阶段：使用捷配高频 DFM 工具，内置罗杰斯 / 泰康利板材数据库，自动计算线宽与叠层参数；通过 HFSS 仿真模拟 10-24GHz 信号传输，优化走线长度与屏蔽结构，提前排查串扰风险；
2. 制造阶段：采用 “激光直接成像（LDI）” 工艺，线宽蚀刻公差 ±0.003mm，层间对齐精度 ±0.04mm；阻焊剂选用太阳油墨 SF-100H，固化温度 140℃/60min，确保介电常数稳定；
3. 检测阶段：每批次抽样 40 片，用矢量网络分析仪测试插入损耗（≤0.3dB/inch@10GHz）、串扰抑制率（≥50dB），用相位计测试相位误差（≤±2°）；对毫米波 PCB 额外增加介电常数测试，稳定性≤±0.05。

选择高频射频仪器 PCB 信号完整性厂家，需聚焦 “高频材料选型、串扰抑制设计、相位稳定性控制” 三大核心。捷配作为专业高频 PCB 服务商，具备毫米波仿真能力、LDI 精密加工设备及高频仪器行业案例，可实现 10-24GHz 信号衰减≤0.3dB/inch、串扰抑制率≥55dB 的优质水准，远超行业平均水平。
