概述

MT6825是麦歌恩微电子推出的新一代基于先进的各向异性磁阻(AMR)技术的高速高精度角度编码器芯片。该芯片内部集成了互成459摆放的两对AMR惠斯通电桥组成的敏感元件以及高性能的专用信号处理电路。由于AMR器件在用作角度测量应用的时候工作于饱和区(饱和磁场为300高斯)，实际工作时，芯片只对平行于芯片表面的磁场的方向变化做出响应，而与场强度无关。所以MT6825可以根据x-y平面内的旋转磁场产生两路正弦信号，来计算磁场旋转角度。

MT6825提供替代传统光电编码器的增量ABZ输出接口，增量输出最大分辨率为4096脉冲/圈或者是16384步/圈。还提供了替代霍尔的增量UVW信号，1~16对极可编程。

MT6825提供了3线或4线SPI接口，供上位机或者MCU来读取芯片内部的18位绝对角度数值。同时单线输出的PWM也可提供分辨率为12位的绝对角度数据.

特性和优势

·基于先进的AMR各向异性磁阻技术，0~360°

·绝对角度位置检测

·可输出分辨率为18位的绝对角度数据

·支持最高转速25.000 RPM

·角度输出的系统延时≤2 us

·-40~125°℃ 温度范围内均可工作

·可同时支持增量ABZ、增量UVW、PWM绝对值和SPI总线输出

·增量ABZ输出支持1~4096脉冲/圈的任意整数分辨率客户可编程

·增量UVW输出支持1~16对极任意整数对极客户可编程

·对磁铁加工误差及机械安装误差不敏感

·TSSOP-16封装，符合ROHS要求

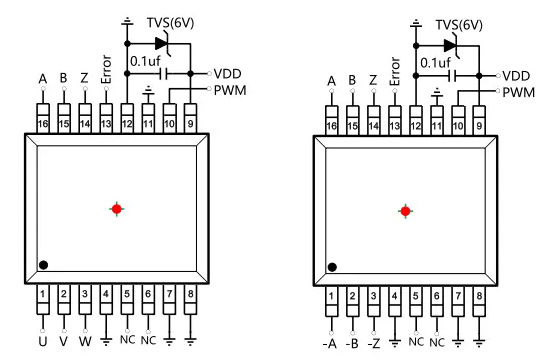

不带MTP编程接口的ABZ,UVW和PWM参考电路

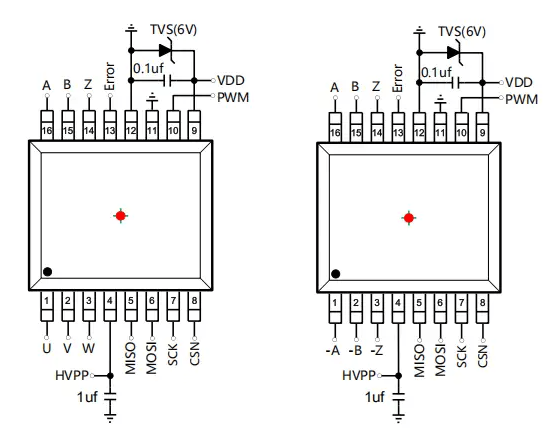

带MTP编程接口的ABZ,UVW和PWM参考电路

需要更多资料 更多型号推荐 麦歌恩代理 深圳市智联微电子有限公司 -陈工13924655249 技术支持 样品支持 产品调试

应用

·绝对角度位置传感器

·直流无刷电机控制

·伺服电机控制

·闭环步进电机控制

·替代部分光电编码器应用
