外加电流恒电位仪(长输管道阀室恒电位仪)施工
创始人
2025-07-30 20:14:22
0
次
一、施工前准备
设备选型与检查
根据管道材质、土壤电阻率、环境腐蚀性等因素,选择输出电流和电压匹配的恒电位仪(如30A/50V智能型)。
检查设备外观无损坏,部件连接紧密,电源模块(220V市电输入)经整流滤波后输出稳定直流电。
准备工具:万用表、螺丝刀、扳手、绝缘手套、防爆设备(如油气站需Ex d IIB T3型)、铜芯电缆(截面积≥10mm²,阳极电缆需镀锡)。
材料与场地准备
辅助阳极:高硅铸铁阳极或混合金属氧化物(MMO)阳极,深井阳极适用于高电阻率土壤或空间受限区域。
参比电极:硫酸铜参比电极(CSE)或锌参比电极,电缆屏蔽层单端接地。
安装位置:选择通风良好、便于操作维护的阀室附近,避免阳光直射或雨水直淋,远离高频设备(如变频器),控制电缆与动力电缆间距≥0.5m。
二、核心施工步骤
电缆连接与极性确认
阳极连接:将阳极电缆接至恒电位仪“+”端子,确保阳极地床接地电阻≤1Ω,与被保护管道距离≥50m(避免屏蔽效应)。
阴极连接:被保护管道接至“-”端子,确保接触良好,无短路或断路。
参比电极连接:置于管道附近电解质稳定土壤层(5~10m内),实时监测电位并反馈至控制单元。
极性警示:严禁阳极接反(误接可能导致设备损坏或保护失效),接线端子需标注“+”“-”标识。

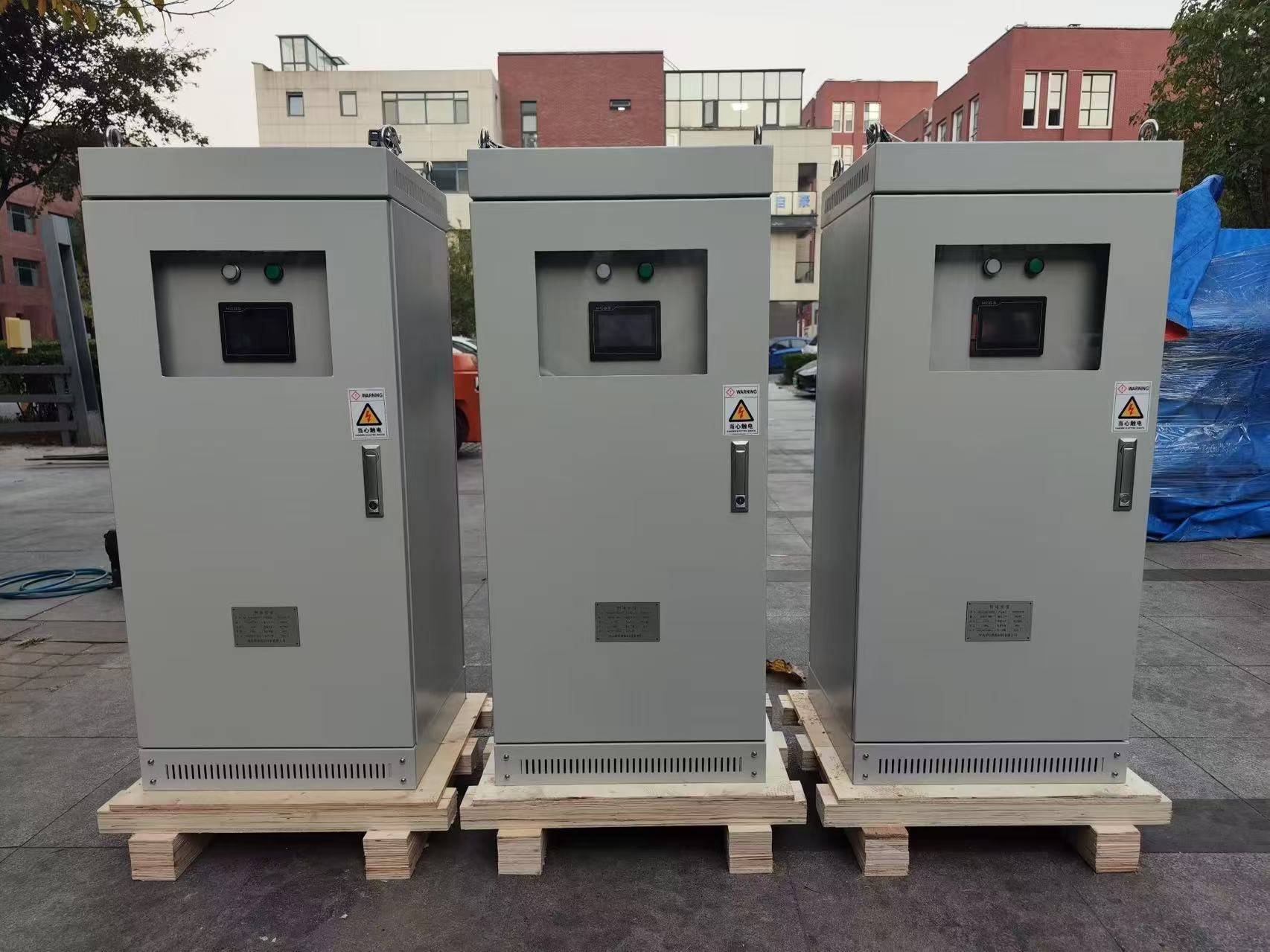

设备安装与固定
恒电位仪安装于仪表间或专用机柜内,机壳接地电阻≤4Ω,独立接地体与阳极地床间距≥20m。
辅助阳极垂直埋设(深井阳极)或水平铺设,确保电流均匀分布;参比电极垂直插入土壤,顶部覆盖保护帽。
通电调试与参数设置
初始测量:通电前测量管道自然电位(约-0.60V CSE)和阳极地床电位(+0.20V~+0.30V CSE)。
启动设备:将“手动/自动”开关扳至“自动”位置,缓慢调节输出电位至设定值(-0.85V至-1.2V vs CSE),观察电流变化。
闭环控制:通过PID算法动态调整输出,补偿环境变化(如土壤湿度、温度)对保护效果的影响。
远程监控系统集成(可选)
对长输管道阀室,可升级恒电位仪为智能型,集成4G/北斗卫星通讯模组,实现远程数据传输和同步通断控制。
平台功能包括实时监测、统计分析、异常报警,减少人工巡检频率。
