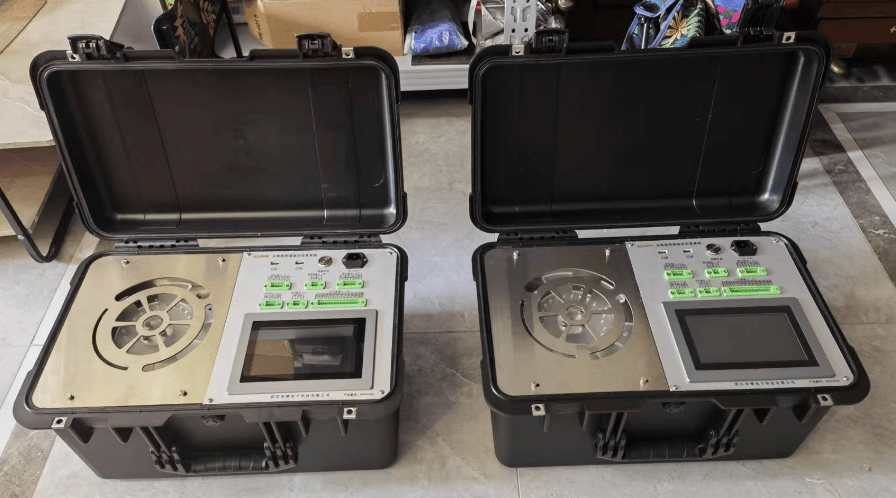

武汉奇绩电子科技公司专业生产转速继电器校验仪 ，此产品采用四核架

构处理器，配以稳定可靠 FPGA 控制电机转速，完全模拟水轮发电机齿盘测速机构，设有专门的开机、

停机按钮模拟水轮发电机的开机、停机过程，也可由用户设定转速变化速率来模拟发电机组的过速等

转速变化过程。能够分析判断测速装置动作信号，返回信号，各个信号触头转速的百分比及接点电阻值，模拟量信号、通讯485、潜动、过速触头是否动作等性能指标是否符合要求，并形成测试报告。武汉奇绩电子科技公司专业生产水轮机综合转速仿真测试系统

1. 装置技术特点

◆方便携带

体积小、重量轻，所有显示、操作、驱动、控制部件都集成在一个便携式箱体内，

◆高精度伺服电机

采用高精度伺服电机控制电机转速，并通过 16 位编码器实时采集电机转速。

◆输出可调压调频的电气信号

模拟输出水轮机电气信号，频率和幅值都可以由用户设置，幅值范围0.4V～110V，频率范围0.1Hz～

220Hz。

◆兼容多种规格探头

可以同时使用多种不同直径的探头进行测试，通过软件设置可随意切换使用 NPN或 PNP型探头进行测试。

便于保存和查看。

◆操作简便

武汉奇绩电子科技公司采用八英寸彩色电容触摸液晶屏，可触摸操作亦可连接鼠标操作，全中文界面显示。

2. 技术条件

◆工作电源：AC220V，功耗小于 300W；

◆探头直径：默认 M4，M12，M18，其他尺寸需定制；

◆电机转速：0～3000rpm；

◆齿盘：直径 200mm；

◆输出信号

⑴电气输出信号：1路，幅值范围 AC 0.4V～120V，频率范围 0.1Hz～220Hz；

⑵探头模拟输出信号：1路输入，DC 5～24V，1路输出，信号为幅值与输入一样的脉冲信号；

◆输入信号

⑴模拟量输入：1路 4～20mA对应转速 0～200%；

⑵探头输入信号：1路输出 DC 24V，2路输入为探头信号；

⑶开入信号：12路空接点输入，内部信号电平为 24VDC；

◆接触电阻：测量误差±0.2%；

◆USB接口：1路 USB2.0；

◆液晶屏：8英寸彩色电容触摸屏，分辨率 1024*768；

◆外形尺寸：长×宽×高＝550mm×450mm×400mm；

◆重量：约 18kg；

◆工作环境： 温度： －15℃～+55℃；

武汉奇绩电子科技公司专业生产转速继电器校验仪 。
