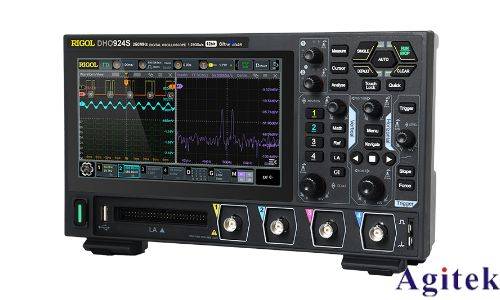

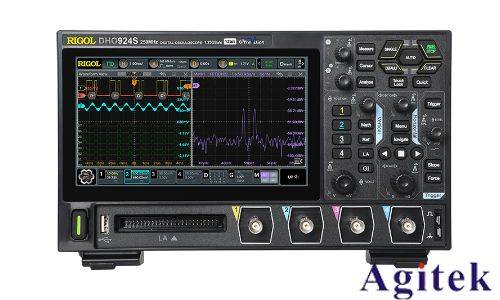

在高速数字通信领域，如USB、PCIe、以太网等协议的测试与调试中，准确分析串行信号的时序、抖动、眼图等参数是确保系统稳定性和数据传输可靠性的关键。普源DHO924示波器凭借其200MHz带宽、高采样率、丰富的触发功能及强大的信号处理能力，成为构建高效串行信号分析系统的理想选择。本文将详细介绍如何基于DHO924搭建该系统，涵盖硬件配置、参数设置、关键技术及实战案例，为工程师提供全面的技术指南。

一、系统构建概述：硬件与软件基础

构建高速串行信号分析系统需整合示波器、探头、信号源及配套软件，核心在于发挥DHO924的性能优势。

1. 硬件配置

示波器主体：DHO924具备4通道输入，最大2GSa/s采样率，支持深存储（最高256Mpts），满足高速信号长时间捕获需求。

探头选择：使用高频差分探头（如DHO-DP系列）或单端探头。例如，测试PCIe信号时需选用≥500MHz带宽的差分探头，确保探头带宽与示波器匹配，避免信号失真。

信号源与待测设备：配置信号发生器（如DHO任意波形发生器）提供测试激励，待测设备如FPGA开发板、高速接口模块等。

辅助设备：参考时钟源、隔离电源模块等，保障信号同步与系统稳定性。

2. 软件平台

利用示波器内置的“串行数据分析”软件包，支持眼图分析、抖动分解、误码率测试等功能。通过USB或LAN接口连接PC端，使用配套分析软件实现数据导出与离线处理。

二、核心参数设置与关键技术

系统构建时需优化示波器设置，确保信号捕获与分析精度。

1. 触发配置

边沿触发：设置上升/下降沿触发，定位信号跳变点（如USB信号的数据帧起始位）。

序列触发：针对复杂协议（如SPI多帧传输），配置“上升沿→脉宽异常→下降沿”触发，精准捕获特定时序错误。

逻辑触发：多通道联合触发（如CH1与CH2的“与”逻辑），分析差分信号对或并行数据线同步性。

2. 采样与带宽设置

采样率优化：根据奈奎斯特定理，设置采样率≥信号最高频率的2倍（如分析2.5Gbps信号时启用4GSa/s采样率）。

带宽限制：若信号频带较宽（如高频串扰），开启20MHz~200MHz带宽限制，抑制噪声干扰。

3. 信号处理与测量

眼图分析：启用“EyeDiagram”功能，通过叠加多次采集波形生成眼图，评估信号完整性。调整扫描时间（如ns/div）优化显示精度。

抖动分解：利用“JitterAnalysis”模块，将抖动分解为随机抖动（RJ）、确定性抖动（DJ），定位抖动来源（如电源噪声、传输线反射）。

频谱分析（FFT）：通过频谱图识别信号谐波与干扰频点（如300MHz异常谐波），辅助排查EMI问题。注意选择Hanning窗函数减少频谱泄漏。

三、实战案例：PCIe Gen3（8GT/s）信号分析流程

1. 硬件连接与初始化

使用差分探头连接PCIe发送端TX+/-信号至示波器CH1/CH2。

设置触发源为CH1，触发类型：边沿触发（上升沿），触发电平设为信号幅值中间点。

启用“序列触发”，定义条件为“上升沿→脉宽>2ns→下降沿”，捕获特定数据包传输。

2. 眼图与抖动测试

启动“EyeDiagram”模式，设置扫描时间10ns/div，叠加次数1000次。

观察眼图张开度，若眼高<20%信号幅度，则存在严重抖动或串扰。

通过“Jitter”测量分解RJ与DJ占比，若DJ过高，需检查发送端均衡器设置。

3. 频谱分析排查干扰

启用FFT功能，设置频率范围DC~1GHz，观察频谱峰值。

若发现300MHz异常谐波，可能源于电源纹波或时钟泄漏，需调整PCB布局或滤波电路。

四、高级功能扩展：提升分析效率

1. 模板测试：导入行业规范模板（如PCIe标准眼图模板），自动判定信号合规性，适用于一致性测试。

2. 波形存储与回放：将关键波形保存至U盘或云端，结合PC端软件（如DHOLab）离线分析。

3. 远程控制：通过LAN接口实现多示波器同步触发，构建分布式测试系统，适用于大规模通信设备测试。

五、注意事项与常见问题解决方案

1. 探头校准：定期使用示波器内置1kHz校准信号校准探头衰减比与延迟，避免测量误差。

2. 信号过载保护：输入信号幅度不得超过±50V，使用限幅器保护输入电路。

3. 噪声抑制：采用短接地线探头，避免长接地线引入共模干扰；强电磁环境中使用屏蔽电缆。

4. 带宽验证：测试接近200MHz带宽的信号时，对比标准信号源验证测量精度。

5. 数据备份：定期备份关键数据，防止丢失。

6. 安全操作：禁止触摸高压部分，遵循高电压测量安全规程，防止过载与静电损坏。

六、总结与展望

基于普源DHO924构建的系统通过合理硬件配置、精准触发设置和强大信号处理功能，可高效应对高速通信测试挑战。未来，随着示波器技术向更高带宽、AI辅助分析发展，该系统将进一步提升测试能力，为5G通信、数据中心互联等领域提供更可靠支持。工程师掌握上述方法，不仅能快速搭建系统，更能深入理解信号特性，加速调试与故障定位，推动高速数字系统设计迈向更高水平。

普源DHO924示波器为高速串行信号分析提供了全面解决方案。通过科学配置、精准测量与注意事项的结合，用户可构建稳定、高效的分析系统，助力技术研发与工程实践。持续的技术优化与规范操作，将确保系统在复杂应用场景中发挥最大效能。
