是德示波器MSOX2004触发模式解析与使用指南
创始人
2025-09-22 12:06:49
0次

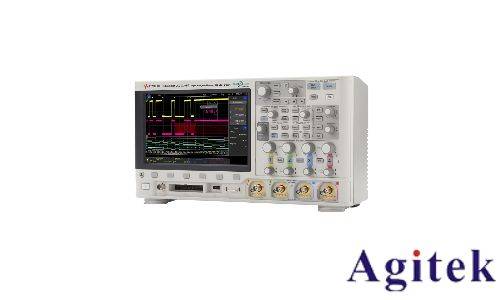

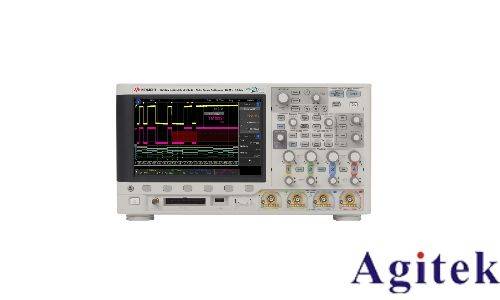

示波器作为电子测试的核心工具,其触发模式设置直接影响波形捕获的准确性和稳定性。是德MSOX2004示波器凭借丰富的触发功能,为工程师提供了灵活的信号分析手段。本文将深入解析其触发模式及使用要点。

一、触发模式:波形稳定的核心机制

触发模式决定了示波器何时开始采集和显示波形,避免信号随机滚动。MSOX2004提供三种基本触发模式:

1. 自动模式(AUTO):默认模式,无论触发条件是否满足,示波器都会持续扫描。适用于快速观察信号概貌,但复杂信号下可能显示不稳定波形。

2. 常规模式(NORM):仅当触发条件满足时扫描,无触发则停止更新。适用于分析周期性信号,但需确保信号频率与触发设置匹配。

3. 单次模式(SINGLE):触发一次后停止扫描,需手动重启。适用于捕获单次瞬态事件,如电路上电过程或故障波形。

二、触发设置步骤:精准定位信号特征

正确使用触发模式需结合信号特点配置参数:

1. 选择触发源:在示波器菜单中选择触发通道(如CH1/CH2)或外部触发源,确保与待测信号对应。

2. 设置触发电平:调整电压阈值,使触发点在波形关键位置(如上升沿/下降沿)。MSOX2004支持自动电平调整,但手动微调可提升精度。

3. 触发斜率与耦合:选择触发沿(上升/下降)及耦合方式(DC/AC/HF),过滤干扰或观察特定频率成分。

4. 高级触发:利用脉冲宽度触发、视频触发等功能,锁定特定信号特征(如特定脉宽或视频同步信号)。

三、应用场景与实战技巧

1. 电源纹波测量:使用边沿触发+AC耦合,滤除直流分量,聚焦高频噪声。

2. 通信协议解码:通过I²C/SPI触发选项,自动捕获总线数据帧,结合解码功能分析时序。

3. 故障排查:单次模式+预触发设置,记录触发事件前后的波形,定位异常源头。

4. 调试技巧:若波形持续滚动,可尝试切换至自动模式检查触发配置;信号频率未知时,降低时基档位并开启自动触发。

四、注意事项与优化建议

触发灵敏度过高可能导致误触发,可适当增加触发延迟或设置窗口触发。

高频信号测量需使用探头补偿功能,避免因探头阻抗不匹配导致触发失效。

定期校准示波器,确保触发电平及时间参数的准确性。

掌握触发模式是高效使用示波器的关键。通过合理配置触发参数,工程师能快速捕获目标信号,提升测试效率。是德MSOX2004的灵活触发功能,为复杂信号分析提供了强大支持,助力电子设计开发与故障诊断。
