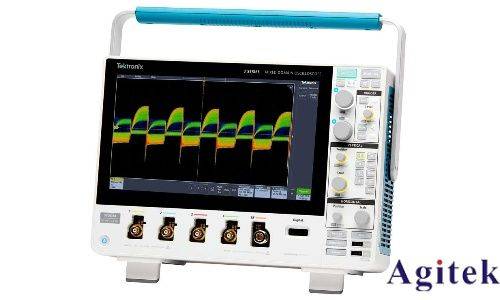

在射频信号测量领域，泰克MDO3000系列示波器凭借其集成频谱分析功能，为工程师提供了从时域到频域的全面观测能力。本文将结合该示波器的核心特性，详细阐述射频集成配置与频谱分析操作步骤，助力用户高效完成复杂信号测试。

一、硬件连接与基础设置

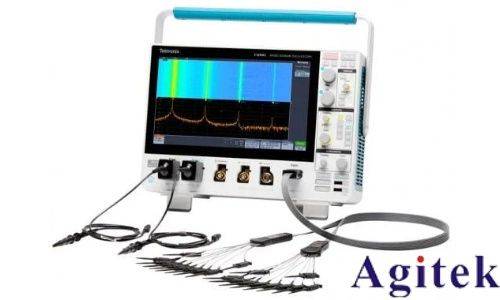

1. 信号源接入与探头配置

使用BNC接口连接待测射频信号源，优先选择50Ω匹配阻抗的同轴电缆降低信号反射。若测量高频信号（>1GHz），需选用有源探头并校准探头衰减系数，确保输入信号幅度不超过示波器最大量程（典型值±8V）。

2. 触发模式优化

在示波器主界面进入"Trigger"菜单，选择"RF"触发类型，设置频段触发阈值（如-30dBm至+20dBm）。通过"Auto Setup"功能可自动捕获指定频段内的突发信号，避免因手动设置导致的漏触发问题。

二、频谱分析模块激活与参数配置

1. 频谱视图切换

按下示波器面板上的"FFT"快捷键，或通过菜单栏"Acquire→Spectrum View"进入频谱分析模式。此时屏幕将显示信号的频率分量瀑布图，默认分辨率带宽（RBW）为100kHz，可根据信号带宽调整至10kHz（窄带分析）或1MHz（宽带扫描）。

2. 测量参数精细化调节

频率跨度（Span）：设置频谱显示范围，建议从中心频率（Center Freq）向外扩展3倍信号带宽以捕捉谐波成分。

视频带宽（VBW）：降低至RBW的1/10可平滑噪声，但需注意测量速度牺牲。

标记（Markers）：启用峰值搜索功能，自动标注最大频谱分量及其幅度/频率值。

三、高级射频分析功能应用

1. 时频联合分析

利用MDO3000的"RF History"功能，可记录长达10分钟的频谱变化轨迹。通过设置触发事件间隔（如每100ms捕获一次频谱），结合光标测量工具，直观分析跳频信号频率漂移或干扰信号动态变化。

2. 功率谱密度（PSD）测量

在频谱界面选择"PSD Mode"，示波器将自动计算信号功率谱密度分布。此模式适用于评估射频发射机的杂散辐射或接收机噪声基底，配合对数刻度（dBm/Hz）可清晰展示-120dBm以下的微弱信号成分。

3. 干扰源定位实战案例

当监测到2.4GHz频段异常信号时，可启用示波器的"频谱模板测试"功能，预设合规频段模板。任何超出模板范围的频谱成分将以红色高亮显示，结合示波器内置的地理位置标记功能，可快速锁定干扰源方位。

四、数据存储与远程协作

通过LAN接口或Wi-Fi模块，示波器可与PC端软件实现无缝联动。工程师可使用泰克"RF Explore"工具包导出频谱数据（CSV/MATLAB格式），或通过Web浏览器直接访问示波器IP地址进行远程控制，实现多设备同步测试与云端数据共享。

泰克MDO3000系列示波器将传统时域测量与先进频谱分析深度融合，其模块化设计允许用户根据实际需求灵活扩展功能。掌握上述设置技巧，工程师不仅能精准解析射频信号的时频特性，更能通过智能化分析工具大幅提升复杂电磁环境下的故障诊断效率。
