集成了射频前端匹配电路、22K电阻、晶体负载电容、VDD电容的无线收发芯片-RF298
创始人
2025-11-06 10:35:16
0次

RF298是一款低成本高集成度的2.4GHz的远距离无线收发芯片;其片上集成发射机,接收机,频率综合器,GFSK调制解调器;发射机支持功率可调,接收机采用数字扩展通信机制,在复杂环境和强干扰条件下,可以达到优良的收发性能。

RF298由芯片内部寄存器和引脚控制着状态机,实现芯片在不同工作模式之间的转换。RF298可配置为 休眠模式、待机模式、待发射模式、发送模式和接收模式五种工作模式。

无线芯片 - RF298只需要2个电容和一颗晶振即可以组成一个无线数据收发系统;工作在2.400~2.483GHz世界通用ISM频段;-0.3~3.6V供电电压范围;传输GFSK信号,市面上标准发射功率为8dBm,而RF298发射功率可达10dBm,空旷地段传输可达200米以上。

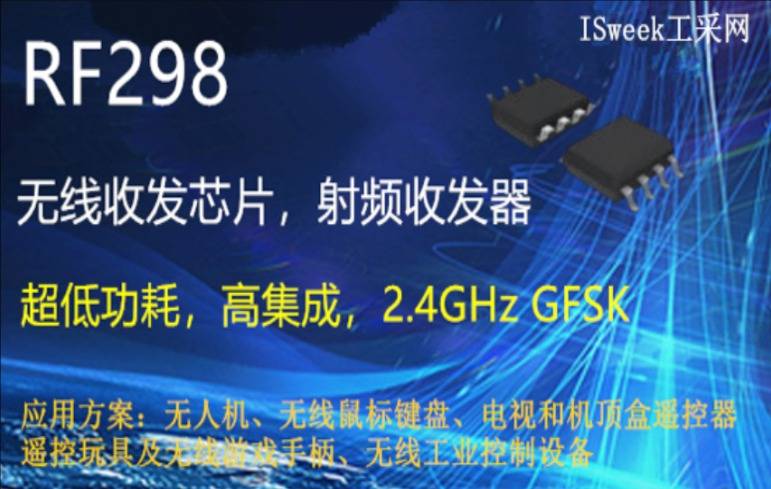

无线收发芯片-RF298

RF298基于包通信,芯片内部基带处理单元可完成如数据组帧、校验、地址判断、数码去噪白化、数据重传和ACK响应等基带协议处理,无需外部MCU干预。MCU有IRQ pin脚和中断寄存器,能清楚的判断每一包数据传输成功与否通过,或传输失败的原因。

RF298由芯片内部寄存器和引脚控制着状态机,实现芯片在不同工作模式之间的转换。

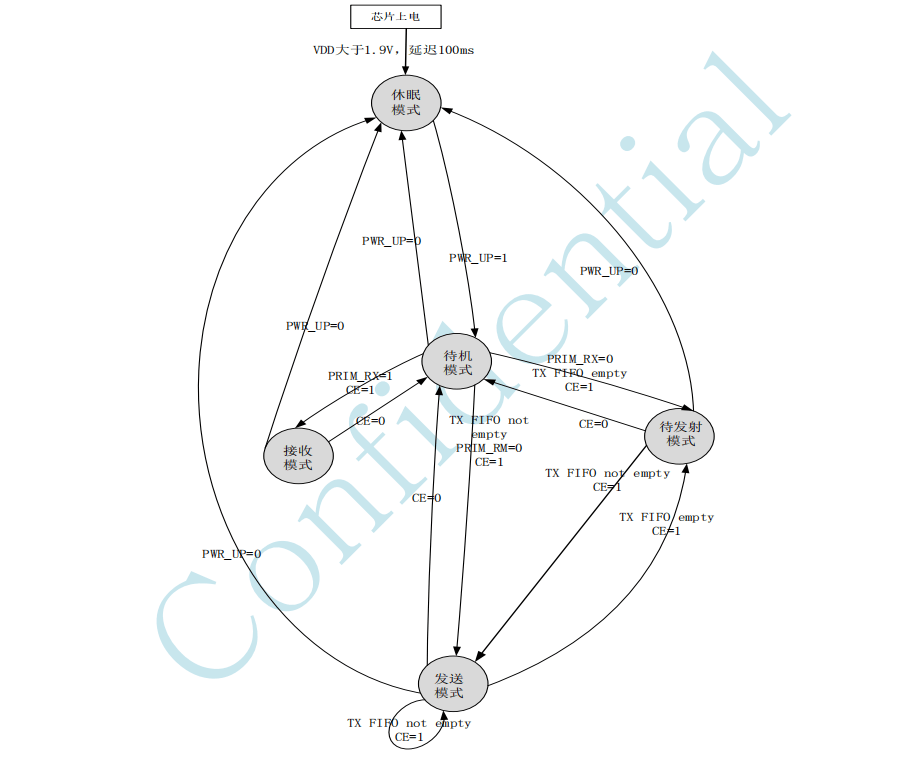

RF298可配置为休眠模式、待机模式、待发射模式、发送模式和接收模式五种工作模式。状态转换图如下图所示。

五种工作模式

休眠模式:RF298所有功能关闭,保持电流消耗较小。进入休眠模式后,RF298停止工作,但寄存器内容保持不变。休眠模式由寄存器中PWR_UP位控制。

待机模式: 芯片维持晶振低电流振荡而其余功能模块均关闭,消耗的平均电流较小。在休眠模式下,通过配置寄存器PWR_UP的值为1,芯片即可进入待机模式。而处于发射或接收模式时,只要CE引脚置0芯片就会重新返回到待机模式。

待发射模式: 进入该模式条件为发送端TX FIFO寄存器为空并且CE引脚置1。此时,晶振有较强的输出驱动能力且芯片的电源管理模块开启。待发射模式下,如果有数据包送入TX FIFO,此时芯片内部锁相环立刻启动工作并且经过一段锁相环的锁定时间后,发射将数据包发射出去。

接收模式:进入该模式条件为PWR_UP、PRIM-RX、CE引脚置1。此时,射频部分接收从天线来的信号,将其放大、下变频、滤波和解调,根据地址、校验码、数据长度等,判断是否收包有效,有效收包上传RX FIFO,上报中断。如果RX FIFO是满的,接收的数据包就会被丢弃。

发射模式:进入该模式条件为PWR_UP置1、CE 引脚有置1并保持20us以上,CE再置0、PRIM-RX置0且TX FIFO中存在有效数据。

RF298在数据包发送完之前都会保持在发送模式。发送完成后,CE置低,返回到待机模式。 芯片采用PLL开环发射方式。

无线芯片 - RF298的特性:

低功耗:发射模式(0dBm)工作电流16mA

接收模式工作电流14mA;休眠电流1.5uA

高集成度,外部元器仅需要2个电容,一个晶振

支持16MHz晶振±60ppm

支持4线SPI接口,速率较高支持8Mbps

支持ESOP8封装;支持SPI接口通讯

可用印制板微带天线;内置自重传,auto_ack功能

高性能:1Mbps模式的接收灵敏度为-86dBm;1Mbps模式的特殊应用较大发射功率可达10dBm,传输距离可达200米以上

标准应用发射输出功率为8dBm;抗干扰性好,接收滤波器的邻道抑制高

-内置 自重传,auto_ack功能

-支持4线SPI接口,速率较高支持8Mbps

无线发射芯片 - RF298的应用:

无线鼠标键盘

电视和机顶盒遥控器

智能家居及物联网系统

遥控玩具及无线游戏手柄

无线工业控制设备
