普源示波器DHO5108使用教程
创始人
2025-11-07 12:05:45
0次

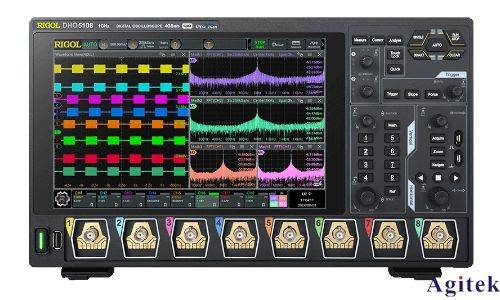

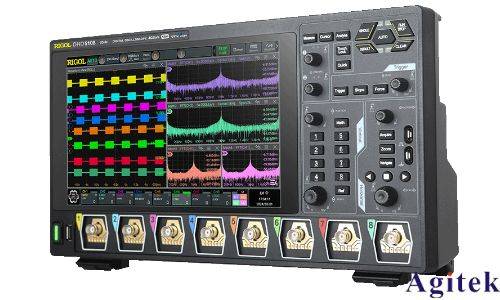

普源示波器DHO5108是一款高性能数字示波器,广泛应用于电子测试领域。本文将详细介绍其基本操作步骤、参数设置及注意事项,帮助用户快速掌握设备使用技巧。

一、准备工作

1. 确认示波器及配件齐全,包括电源适配器、无源电压探头、接地线等。

2. 检查设备外观及连接端口,确保无损坏。

3. 阅读用户手册,熟悉面板按键及菜单功能。

二、连接与基本设置

1. 电源连接:将示波器电源线插入电源插座,按下电源开关,等待启动。

2. 信号连接:

使用无源探头连接待测信号源与示波器输入端口(如CH1或CH2)。

确保探头接地端与电路公共地连接,避免接地环路干扰。

3. 初步参数设置:

选择通道:按下CH1/CH2按钮激活对应通道。

设置耦合模式:根据信号类型选择AC(交流)或DC(直流)。

调整垂直灵敏度(V/div)和水平时间基准(t/div),使波形完整显示在屏幕中心。

三、波形观察与测量

1. 触发设置:

选择触发模式(如自动、边缘触发),调整触发电平,确保波形稳定显示。

高频信号建议选择“斜率触发”或“脉冲触发”。

2. 测量参数:

使用游标功能测量电压峰-峰值、频率、周期等。

启用数学运算功能(如加减乘除)分析多通道信号关系。

3. 纹波测量(示例):

连接电源输出至示波器输入端。

设置带宽限制(如20MHz),避免高频噪声干扰。

读取纹波峰-峰值,判断是否符合系统要求(如模拟电路≤10mV)。

四、高级功能与调试

1. 双通道应用:同时连接两路信号,分析相位差、时序关系。

2. 总线解码:支持I2C、SPI等协议解码,便于数字信号分析。

3. 数据保存:将波形或解码结果导出至U盘或电脑进行后续分析。

五、注意事项

1. 安全操作:

避免将输入端直接连接高压电源。

测量前确认接地线连接正确,防止静电损坏设备。

2. 参数优化:

选择合适探头衰减比(如10:1),确保输入信号不超量程。

根据信号频率调整带宽(如低频信号降低带宽抑制噪声)。

3. 定期校准:使用校准信号源验证示波器测量精度,避免误差累积。

六、故障排查

1. 波形不稳定:检查触发模式及电平设置,或切换至单次触发模式。

2. 测量误差大:确认探头补偿是否正确,输入阻抗是否匹配。

3. 信号失真:提高采样率或调整垂直灵敏度重新捕获波形。

总结

普源DHO5108示波器操作需结合具体测试场景灵活调整参数。建议初学者从基础测量入手,逐步尝试高级功能。如遇复杂问题,可参考用户手册或联系技术支持。通过反复实践,用户将能高效利用该设备进行电路调试与信号分析。

提示:每次使用后及时关闭电源,保持设备清洁,定期维护以延长使用寿命。
