西门子PLC连接嵌入式板卡Profinet转SPI联动单片机通讯
创始人
2025-11-11 12:05:25
0次

核心结论:PROFINET 转 SPI 的测试需围绕 “协议连通性、数据可靠性、实时性” 展开,应用聚焦工业控制场景,需结合硬件选型与软件适配实现稳定传输。

核心测试维度与方法

硬件连接测试

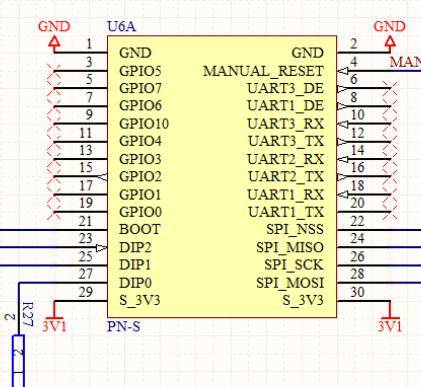

确认板卡供电匹配(多为 3.3V,需满足电流要求),SPI 引脚(SCLK、MOSI、MISO、CS)与嵌入式主控(如 STM32)对应接线无错。

用万用表检测 SPI 信号线通断,排除虚焊、引脚复用冲突(部分板卡 SPI 与 IO 引脚复用,需配置寄存器禁用其他功能)。

协议连通性测试

搭建测试环境:PROFINET 主站(如西门子 S7-1200 PLC)→ 转协议板卡 → SPI 从设备(如传感器、存储芯片)。

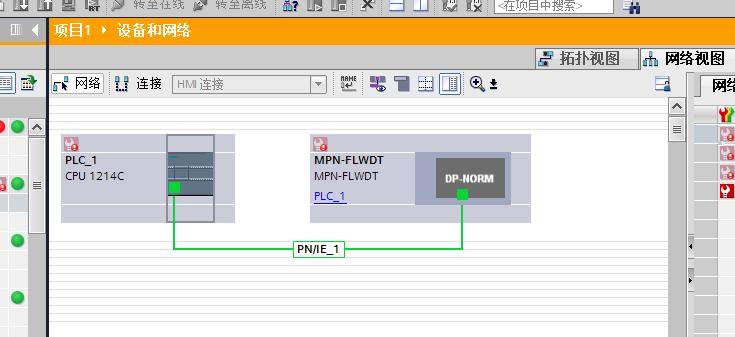

主站侧:通过 TIA Portal 配置 PROFINET 从站参数(设备名称、IP 地址、数据交换区),启动后查看是否成功建立连接。

板卡侧:通过厂商提供的配置工具(如中科易联的 PN 配置软件),设置 SPI 速率(常见 1MHz-10MHz)、数据位 / 校验方式,确保与从设备一致。

数据传输测试

单向传输测试:主站发送固定数据帧(如 0x1234),通过板卡 SPI 接口输出,用逻辑分析仪抓取 SPI 信号,验证数据完整性。

双向传输测试:SPI 从设备上传传感器数据(如温度、压力值),板卡转发至 PROFINET 主站,对比主站接收数据与原始数据是否一致。

异常测试:模拟 SPI 断线、PROFINET 网络中断,观察板卡是否触发报警信号,恢复连接后能否自动重连。

典型应用场景

工业传感器数据上传

场景:SPI 接口的温湿度传感器、压力传感器,需接入 PROFINET 工业以太网。

实现:板卡作为中间转换单元,读取 SPI 传感器数据,打包成 PROFINET IO 数据帧,上传至 PLC 主站,用于生产环境监控。

PLC 对 SPI 设备的控制

场景:通过 PROFINET 主站(如 S7-1200)控制 SPI 接口的执行器(如步进电机驱动器、继电器模块)。

实现:PLC 下发控制指令(如电机启停、转速调节),板卡将 PROFINET 数据解析为 SPI 信号,发送至执行器,完成指令执行。

嵌入式设备联网扩展

场景:无以太网接口的 SPI 主控板(如基于 MCU 的自定义板卡),需接入工业网络实现远程通信。

实现:板卡作为 PROFINET 从站,与 SPI 主控板双向传输数据,使嵌入式设备具备工业以太网通信能力,支持远程监控与参数配置。

关键注意事项

供电稳定性:板卡与 SPI 设备需共用稳定电源,避免电压波动导致数据传输异常。

SPI 速率匹配:板卡与从设备的 SPI 时钟速率、数据格式必须一致,否则会出现数据错位。

协议配置:PROFINET 的 IP 地址、子网掩码需与主站网络段匹配,数据交换区大小需根据实际传输需求配置(避免溢出或浪费)。

环境适配:工业场景需选择宽温型板卡(-40℃~+75℃),并做好电磁屏蔽,防止干扰 SPI 与 PROFINET 信号。
