预包装深井阳极(石油石化外加电流深井阳极
创始人
2025-11-19 12:08:42
0次

预包装深井阳极(石油石化外加电流深井阳极)是一种高效、可靠的阴极保护装置,通过垂直深埋于地下接触低电阻率地层,为石油石化行业的地下金属结构(如管道、储罐、导管架等)提供均匀稳定的保护电流,具有耐腐蚀性强、保护范围广、节省空间等优势,尤其适用于高土壤电阻率、空间受限或强腐蚀环境。

一、核心优势

  1. 耐腐蚀性强,寿命长
  • 阳极材料:采用钛基贵金属氧化物涂层(如铱、铂、钽)或高硅铸铁,化学稳定性优异,在Cl⁻浓度>5000ppm的强腐蚀环境中,涂层消耗率仅0.002mm/年,寿命超20年,远超传统阳极材料。
  • 抗干扰能力:在复杂地质条件下(如岩石、流沙)仍能稳定工作,减少因环境因素导致的性能衰减。
  1. 保护范围广,电流分布均匀
  • 深层电流扩散:阳极深埋地下数十米至百米,接触低电阻率湿土层,电流沿被保护结构轴向和径向均匀扩散,保护电位波动控制在±0.1V以内,减少保护盲区。
  • 典型案例:
  • 南海FPSO单点系泊系统采用12口分段式深井(深度120米),电位均匀度>95%(-0.89±0.03V),杂散电流干扰降低60%-80%。
  • 中俄东线黑河段安装深度28米的深井阳极,接地电阻降至0.8Ω,覆盖范围达直径2-3公里。
  1. 节省空间,适应性强
  • 地表占地面积小:所有阳极垂直堆叠在一个钻孔内,无需占用大量地表面积,特别适用于城市地下管网、站场等空间受限区域。
  • 地质适应性:钢制套管(直径219mm或273mm,壁厚≥6mm)保护阳极井壁,防止坍塌,适应岩石、流沙等复杂地层。
  1. 降低运行成本
  • 智能监测系统:集成分布式光纤传感器,实时监测填料密实度与阳极消耗率,故障预警准确率达90%,维护频率可降低至5年/次。
  • 节能高效:填料系统(高纯度冶金焦炭颗粒+化学吸水剂)降低接地电阻至传统浅埋阳极的1/5-1/3,减少能耗并提升电流输出稳定性。

二、结构组成与关键材料

  1. 阳极体
  • 材质:钛基贵金属氧化物涂层(如铱、铂)或高硅铸铁,耐腐蚀性强,寿命超20年。
  • 规格:由2-4支管状阳极串联组成,单支尺寸常见Φ25×1000mm或Φ50×1500mm,总长度可根据需求定制(如6000mm)。
  1. 导气管
  • 材质:网孔状不锈钢管或绝缘法兰连接结构,配备顶部排气孔。
  • 作用:排出阳极反应产生的气体(如O₂、H₂),避免“气阻”导致电流中断,确保阳极利用率达90%以上。
  1. 填料层
  • 材质:粒径2-5mm的高纯度冶金焦炭颗粒,混合化学吸水剂。
  • 作用:填充于阳极串与钢套管间隙,密实度≥90%,降低接地电阻30%-50%,提升电流输出效率25%-35%。

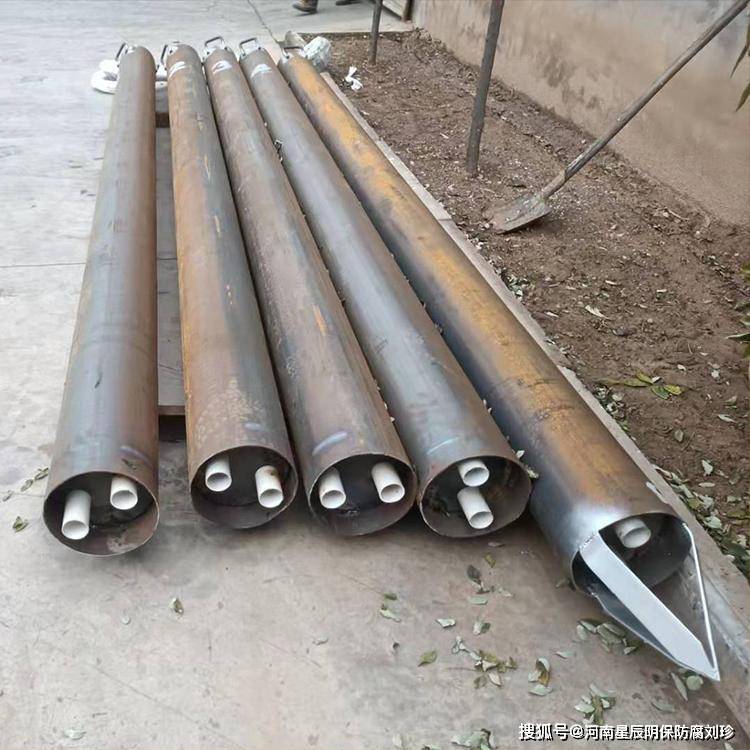

  1. 钢制套管
  • 材质:直径219mm或273mm无缝钢管,壁厚≥6mm。
  • 作用:兼具机械保护与电流导通功能,防止阳极井壁坍塌,延长使用寿命至20-30年。
  1. 电缆与接头
  • 电缆:单芯多股绞合铜导线,截面积≥16mm²,长度≥1.5米,电压等级0.6/1kV,PVC绝缘护套。
  • 接头:采用放热焊接和多重热缩套管+环氧树脂密封,接触电阻<0.01Ω,确保电流传输稳定。

三、应用场景

  1. 长输油气管道
  • 为跨区域、长距离(如数百公里)管道提供均匀阴极保护电流,防止土壤腐蚀和杂散电流腐蚀。
  • 案例:库鄯输油管道通过深井阳极实现全线保护,276公里管线接地电阻稳定在1.3-1.8Ω,电流分布均匀。
  1. 大型储罐底部保护
  • 延长石油储罐、化工原料储罐等底部与土壤接触部分的使用寿命,减少泄漏风险。
  • 案例:塔里木油田输气管道单组阳极保护范围达35公里以上。
  1. 海上平台导管架
  • 处于海水和海底土壤双重腐蚀环境中,深井阳极可安装在导管架附近海底土壤中,有效防止腐蚀。
  • 案例:南海某深海油气平台导管架防腐工程中,环形布置8口深井阳极(深度150米),单井输出电流50A,电位均匀度提升至98%。
  1. 城市地下管网
  • 在管网密集、空间受限的城市区域(如穿越居民区的燃气管道),深井阳极可减少对地表活动的影响,同时降低杂散电流干扰。
  • 案例:北京某城区燃气管网改造项目中,深井阳极垂直布置在绿化带或道路旁,避免与地下管廊冲突。
  1. 其他领域
  • 包括油井套管、发电厂、变电站等地下金属设施的阴极保护,以及旧灌区、水电工程、储罐群区域等需要阴极保护的场合。
