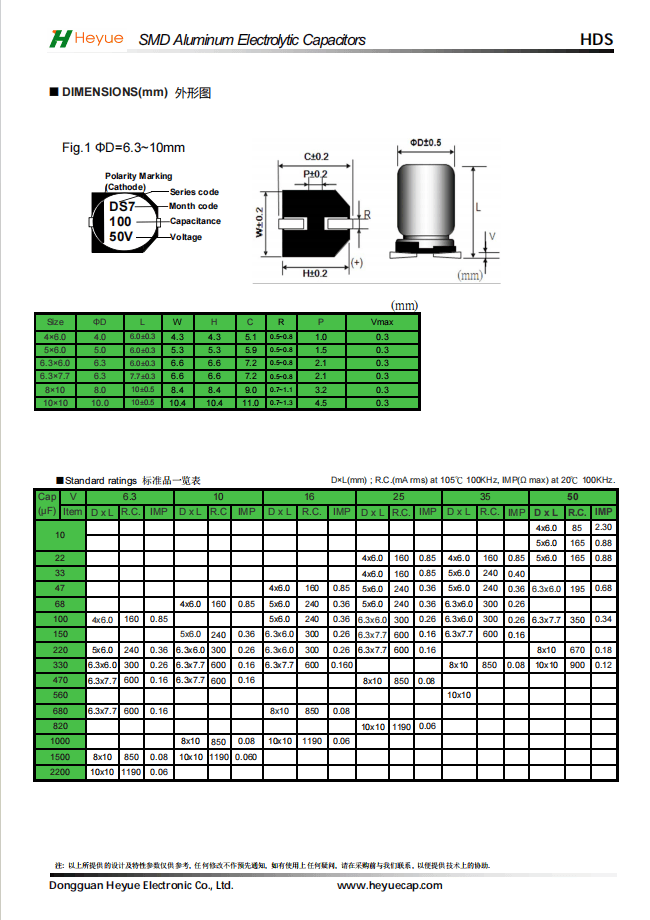

产品名：贴片铝电解电容器

系列/类型:HDS(两极)

工作温度范围-55～105 ℃

尺寸⌀ D5mm尺寸L6.0mm

低阻抗小尺寸电容在电子设备中扮演着关键角色，尤其在需要高频滤波、小型化设计的场景中，如车载电子、电源模块、通信设备等。以下从技术特性、典型产品、应用场景三个维度展开分析：

一、低阻抗小尺寸电容的核心技术特性

1. 低阻抗（ESR）设计

• 定义：等效串联电阻（ESR）是衡量电容在高频下性能的核心参数，ESR越低，电容在高频下的发热越小，滤波效率越高。
• 技术实现：通过优化电解液配方（如高电导率电解液）、采用激光焊或超声焊工艺降低接触电阻、选择低电阻率的引线材料（如粗短引线或多根引线）等方式实现。
• 优势：在100kHz高频下，ESR值可低至1-5mΩ，比传统电容降低40%以上，显著减少功率损耗和热量产生。

1. 小型化设计

• 封装形式：采用SMD（表面贴装）封装，支持自动化贴片生产，提升效率。典型尺寸包括4×5.4mm、5×5.4mm、6.3×7mm等，高度可低至1.9mm甚至1.0mm。
• 结构优化：通过叠层结构替代传统卷绕工艺，实现小体积大容量。例如，7.3×4.3×1.9mm封装可承受25V耐压，容量达100μF。

1. 高频特性优化

• 低ESL（等效串联电感）：通过缩短引线长度、采用多引线结构或叠片式设计，降低电感对高频性能的影响。
• 高频滤波能力：在100kHz频率下，阻抗可低至0.08Ω，比日系竞品低20%，有效抑制高频噪声。

二、典型低阻抗小尺寸电容产品

1. 合粤车规级47μF 25V 4×5.4mm SMD电容

• 特性：高频低阻抗、耐高温（125℃）、小型化设计。
• 应用：车载座舱电子、电源滤波等场景。
• 参数：容量偏差±20%（120Hz/20℃），ESR值在100kHz下低至3mΩ。

1. 绿宝石晶片电容

• 尺寸：常规尺寸7.3×4.3×1.9mm，极致小型化产品尺寸7.3×4.3×1.0mm。
• 特性：低压、中压和高压全系列可选，耐久性达105℃/2000H，可在60℃、湿度90%RH环境下工作500小时。
• 应用：服务器、笔记本电脑、5G小基站等对空间和性能要求较高的设备。

三、低阻抗小尺寸电容的应用场景

1. 车载电子

• BMS（电池管理系统）：用于电压采样滤波，高精度容值（偏差±5%以内）保障SOC估算精度。
• 电机控制器：承受高频纹波电流，降低ESR可减少功率损耗，提升系统效率。
• OBC（车载充电机）：在DC-DC转换电路中，低阻抗电容可提升转换效率，减少热量产生。

1. 通信设备

• 5G小基站：高频低阻抗电容用于滤波和稳压，保障信号稳定性。
• 服务器：在电源模块中，小型化电容可节省空间，提升功率密度。

1. 工业电源

• 光伏逆变器：在DC-Link电路中，承受太阳能板输出的不稳定高压，低阻抗电容可提升系统可靠性。
• 工业变频器：滤波和储能环节需电容在高频脉冲下稳定工作，低阻抗电容可延长使用寿
