罗德与施瓦茨示波器眼图测试步骤详解
创始人
2025-12-03 17:36:21
0次

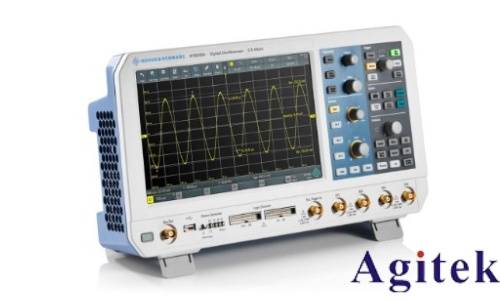

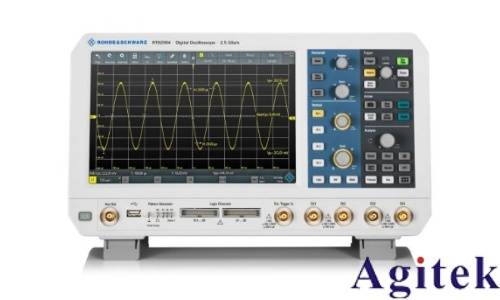

眼图测试是评估高速数字信号质量的核心手段,能够直观反映信号的抖动、噪声、时序误差等关键指标。罗德与施瓦茨(R&S)示波器凭借其高带宽、高采样率与强大的信号处理能力,成为眼图测试的理想工具。以下是使用罗德与施瓦茨示波器进行眼图测试的系统化操作步骤。

一、信号连接与探头配置

首先,选择适合被测信号频率与幅度的探头(如无源、有源或差分探头),将探头信号端连接至待测点,接地端可靠连接至电路参考地,避免引入噪声。在示波器通道菜单中设置探头类型、衰减比(如10:1)及补偿参数,必要时使用示波器内置方波信号完成探头补偿,确保信号保真度。

二、基础参数设置

进入示波器设置界面,合理配置关键参数:

1. 时基设置:调整时间刻度(如1 ns/div),确保能显示多个信号周期,便于眼图叠加形成。

2. 垂直灵敏度:调节电压刻度(如500 mV/div),使信号“1”和“0”电平清晰分布在屏幕中央。

3. 输入耦合:选择“DC”耦合,保留信号完整直流与交流成分。

4. 带宽限制:根据需要开启带宽限制功能,抑制高频干扰。

三、触发与同步设置

触发是眼图稳定显示的关键。选择“边沿触发”模式,设定触发电平于信号逻辑阈值附近(如1.5 V),确保每次采集同步于信号特征边沿。对于高速串行信号,可启用PLL(锁相环)恢复时钟,实现数据与采样的精准同步。

四、启动眼图测试模式

在测量功能菜单中启用“实时眼图”或“眼图分析”模式。设置叠加次数(如1000次以上),使多个UI(单位间隔)波形累积叠加,形成清晰的眼图。可选择行业标准模板(如USB、PCIe、以太网)进行自动模板测试。

五、眼图分析与参数提取

眼图生成后,利用示波器分析工具进行量化评估:

测量眼图的垂直与水平开度,评估噪声容限与定时裕量;

读取抖动参数(如RMS抖动、峰峰值抖动),分解随机抖动(RJ)与确定性抖动(DJ);

计算消光比(“1”电平与“0”电平比值),判断信号逻辑鉴别能力;

启用误码率(BER)预测功能,评估系统长期稳定性。

六、结果保存与报告生成

保存眼图截图、测量数据及模板测试结果。利用示波器报告生成功能,导出包含测试参数、分析结果的PDF或CSV格式报告,便于归档与评审。

七、故障诊断与优化建议

若眼图闭合、抖动超标,可结合频谱分析、余晖显示等功能排查干扰源(如电源噪声、串扰),优化电路设计或信号完整性。

综上,罗德与施瓦茨示波器通过系统化的设置与强大的分析能力,为高速信号眼图测试提供精准、高效的解决方案,是研发与验证环节不可或缺的利器。
