一、产品概述

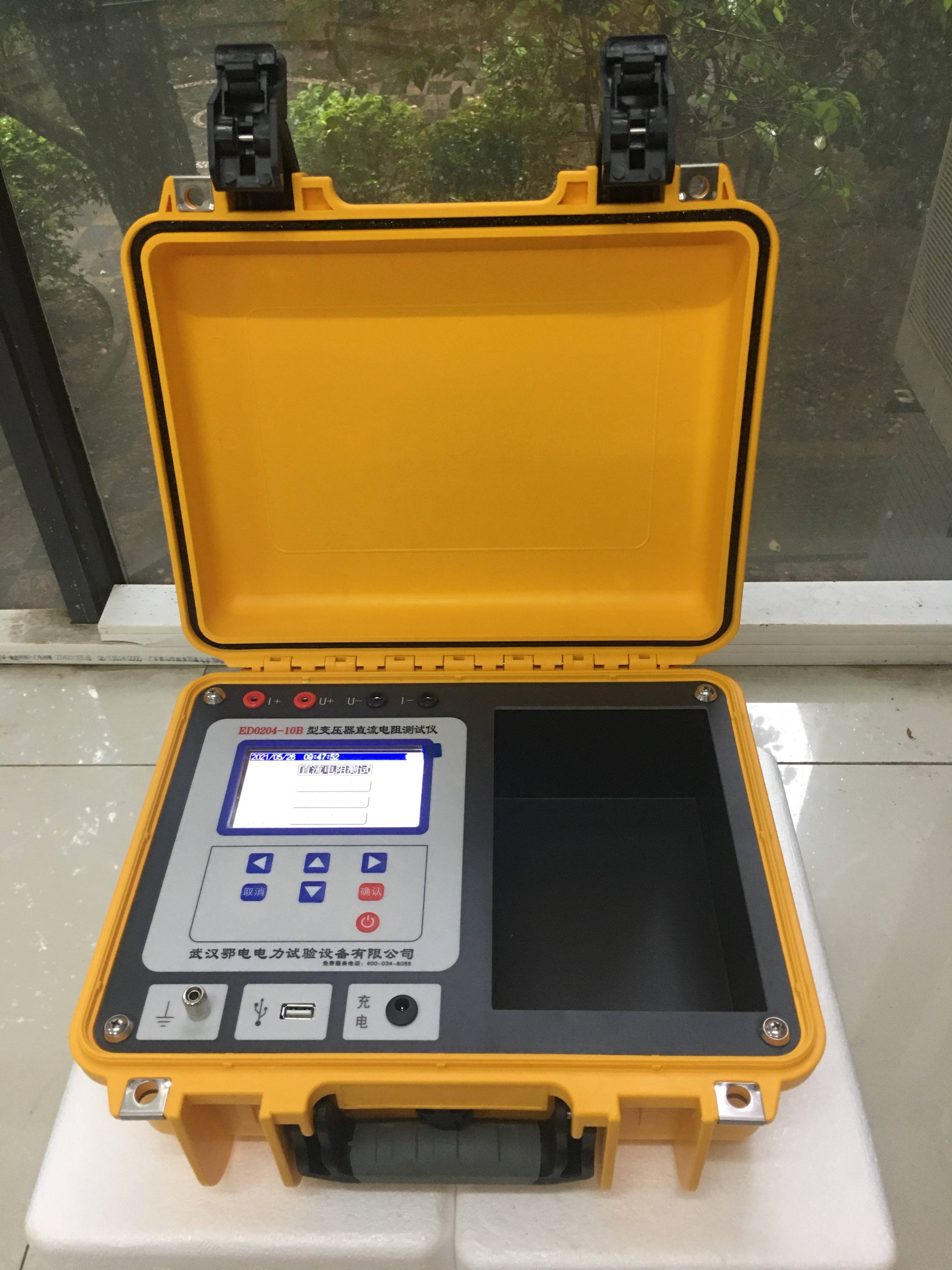

变压器绕组直流电阻测量是电力设备检修的核心项目，用于检测引线焊接质量、绕组匝间短路/开路、分接开关接触状态等。传统QJ44双臂电桥因测量电流小（毫安级），存在充电时间长、精度低等问题。直流电阻测试仪采用大规模集成电路技术，具备以下优势：

高灵敏度：数字显示清晰，测量精度显著提升。

自动化程度高：支持自动调零、误操作保护、快速测试。

四线制测量：消除接触电阻和引线电阻影响，数据更准确。

交直两用：内置蓄电池，支持野外作业，充电便捷。

多功能应用：适用于变压器绕组、互感器、电机绕组、开关接触电阻等测量。

二、使用方法详解

1. 接线准备

四线制接线：将仪器端子 C1、C2（电流端） 和 P1、P2（电压端） 按四线制法连接至被测变压器。

C1、C2：通过大电流，用于消除引线电阻影响。

P1、P2：检测电压降，确保测量精度。

优势：避免传统两线法中引线电阻对结果的干扰，尤其适用于低电阻测量（如绕组直流电阻）。

接地连接：在电磁干扰强或感性试品（如变压器）场景下，将仪器地线端子与被试品地线可靠连接，稳定数据。若读数仍波动，测量低压侧时短接高压侧，反之亦然。

2. 电源与初始化

接通电源：插入电源线，打开电源开关，仪器进入“充电”状态，显示屏显示“0000”。

充电状态：此时仪器内部电容充电，为测量做准备。

量程选择：根据被试品电阻范围选择量程（如无法估计，从大到小调试）。

量程范围：通常覆盖20mΩ至2kΩ，满足不同试品需求。

3. 调零操作

手动调零：在“20mΩ”和“200mΩ”档位，充电状态下旋转“调零”旋钮，使显示归零（“0000”）。

自动归零：其他量程无需手动操作，仪器自动完成。

4. 测量与读数

启动测量：将“充电测量”开关拨至“测量”档，仪器自动完成充电、测量过程。

稳定读数：待数值稳定后记录结果，并标注量程单位（如mΩ、Ω）。

数据波动处理：若后两位跳动，短接非被测端接线柱（如测低压侧时短接高压侧）。

5. 放电与拆线

安全放电：测量完成后，将开关拨回“充电”档，关闭电源，“放电指示”灯亮。

等待放电：灯熄灭后（约1-2分钟）再拆线，避免反向感应电动势危害人身安全。

6. 电池充电

充电方法：接通电源线即可充电（与电源开关状态无关），建议充电时间≥8小时。

续航提示：满电状态下可连续工作4-6小时，适合野外长时间作业。

三、操作注意事项

安全第一：

测量前确认被试品已断电，并采取绝缘防护措施。

放电未完成前严禁拆线，防止电击风险。

接线规范：

严格按四线制接线，避免接触不良或短路。

感性试品（如变压器）需可靠接地，必要时短接非被测端。

量程选择：

优先选择接近被试品电阻的量程，提高测量精度。

无法估计时从大档位开始，逐步调整至合适范围。

环境适应：

避免在强电磁场、高温、潮湿环境中使用，防止数据干扰或设备损坏。

仪器适用温度范围：-10℃至50℃，湿度<95%RH。

维护保养：

定期清洁接线端子，防止氧化导致接触不良。

长期不用时，每月充电一次，避免电池过放损坏。

四、应用场景

电力检修：变压器绕组、互感器、开关接触电阻测量。

电机维护：检测电机绕组直流电阻，判断匝间短路或断路。

科研实验：高精度电阻测量需求，如材料电导率测试。

野外作业：内置蓄电池支持无电源场景，便携性强。

直流电阻测试仪以高效、精准、安全为核心，是电力行业理想的直流电阻测量工具，显著提升检修效率与数据可靠性。
