将屏幕图像保存到文件

使用该程序将屏幕图像保存至 U 盘文件中。屏幕图像为示波器屏幕的“图 片”。屏幕图像对包含在报告中或与其他屏幕图像随时间进行比较很有用。

注意：屏幕图像不同于波形数据。屏幕图像是屏幕图片，并不包含图像中显 示的信号的任何数据。波形数据是文件，包含单个通道波形的所有采样点的 数值。不能使用屏幕图像文件进行进一步分析，但是可以将来自波形文件的 数据加载至其他示波器或基于 PC 的分析程序中，以执行高级信号测量。

2. 安装 U 盘。
3. 设置显示器，以显示您希望保存的波形和其他读数。

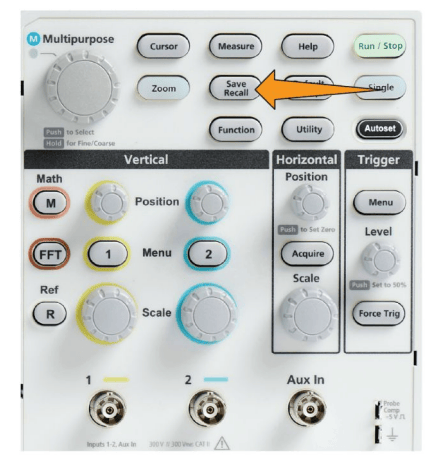

4. 按 （保存/调出）Save Recall（保存调出）前面板按钮。

2. 按 Action（操作）侧面菜单按钮。
3. 使用 Multipurpose（通用）旋钮选择并单击 Save Image（保存图像）。
4. 按 （文件格式）Save As（另存为）侧面菜单按钮。
5. 选择并单击图形文件格式（BMP、JPG 或 PNG），将屏幕图像保存至 U 盘顶层的自动命名文件。

关于已保存图像文件格式

图像保存功能可将屏幕信息保存为三种常见图像格式。

BMP：这种位图格式使用无损算法，并可与大多数字处理和电子表格程 序兼容；这是默认设置。创建最大文件大小。

JPG：这种位图格式使用一种无损压缩算法，可与大多数字处理和电子 表格程序兼容。创建最小文件大小。

PNG：这种位图格式使用一种无损压缩算法，可与大多数字处理和电子 表格程序兼容。

保存波形数据

使用该程序将波形数据保存至参考【Ref（参考）】内存位置或外部文件。

2. （可选）安装 U 盘以将波形数据保存至 U 盘的文件中。
3. 采集并显示您希望保存的波形。
4. 按 （保存/调出）Save Recall（保存调出）前面板按钮。
5. 按 Action（操作）侧面菜单按钮。
6. 使用 Multipurpose（通用）旋钮选择并单击 Save Waveform（保存波 形）。 6. 要将波形数据保存至内部参考内存，请执行以下操作：

2. 按 Source（信号源）侧面菜单按钮。
3. 选择并单击波形数据源【CH1、 CH2、Math（数学）或 FFT】。 注意： 所选波形必须在屏幕上显示，才可保存波形数据。
4. 按 Save As（另存为）侧面菜单按钮。
5. 选择并单击 Ref1（参考 1）或 Ref2（参考 2）。

7.要将波形数据保存到 U 盘文件中，请执行以下操作：

a. 按 Source（信号源）侧面菜单按钮。

b. 选择并单击波形数据源【CH1、 CH2、Math（数学）或 FFT】。 注意： 所选波形必须在屏幕上显示，才可保存波形数据。

c. 按 Save As（另存为）侧面菜单按钮。

d. 选择并单击 USB File (*.ISF)【USB 文件 (*.ISF)】或 USB File (*.CSV) 【USB 文件 (*.CSV)】，将波形数据保存至 U 盘自动命名文件中。
