一、产品概述

天二贴片电阻CUH1206系列高功率厚膜贴片电阻是 EVER OHMS 推出的厚膜超高功率片式电阻家族中的重要成员。该产品采用紧凑结构设计，具备可靠的性能与卓越的电气特性，专为各类电子设备的电流感测场景量身打造。产品严格遵循高标准的生产规范与质量管控体系，即便在复杂的工作环境中，也能保持稳定运行。作为电子电路中的关键元器件，它在精准检测电流、保障设备安全高效运转方面发挥着不可或缺的作用。

二、核心特性

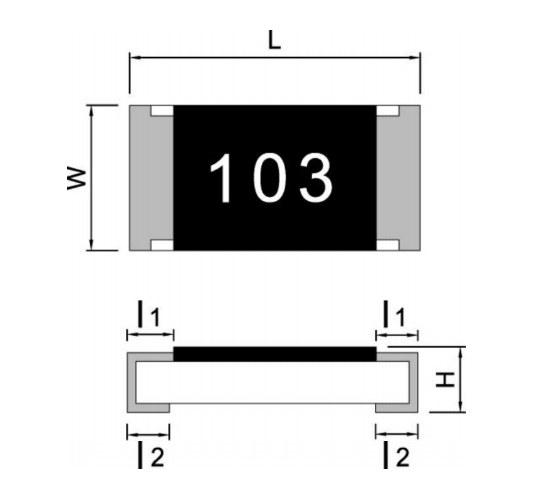

1. 小巧轻便：CUH1206 系列采用紧凑的片式设计，尺寸规格为 3.05±0.10mm（长度）×1.60±0.10mm（宽度）×0.55±0.15mm（高度）。其小巧的体积和轻盈的重量，能够高效利用电路板空间，适配小型化电子产品的设计需求。
2. 高可靠性与高品质：运用先进的厚膜技术制造而成，电阻器拥有出色的稳定性和耐用性。经过一系列严苛的可靠性测试，确保在恶劣的工作条件下依然能保持性能稳定。
3. 卓越的电气性能：在 70℃环境下，额定功率可达 0.75W，最大工作电压为 200V，最大过载电压高达 400V，能够满足大多数电流感测场景的功率需求。电阻温度系数（T.C.R.）为 400 PPM/℃，有效减少了温度变化对电阻值的影响，保证了测量精度。
4. 宽电阻范围：电阻范围覆盖多种公差等级，其中 ±1%（F 级）和 ±2%（G 级）公差的电阻范围为 10Ω - 1MΩ，±5%（J 级）公差的电阻范围为 10Ω - 10MΩ，可为不同应用场景提供灵活的选择。

三、应用领域

1. 消费电子产品：适用于智能手机、平板电脑、便携式音频设备等消费电子产品的电流检测，保障内部电路的稳定电流运行。
2. 家用电器：应用于空调、冰箱、洗衣机等家用电器中，对供电电路和控制系统的电流进行监测，提升家电产品的安全性和能效。
3. 计算机及相关产品：安装在计算机主板、电源等部件上，负责关键电路的电流感测，避免硬件因过流而损坏。
4. 通信设备：用于传真机、路由器、基站设备等通信设备，确保信号传输和供电电路中的电流精准控制，维持稳定的通信性能。
5. 电力设备：适配电源、照明设备等电力相关产品，实现电流检测与保护功能，保障电力设备的稳定输出和安全运行。
6. 测量仪器：应用于电表、导航设备等测量仪器，提供精准的电流感测功能，确保仪器的测量精度和可靠性。

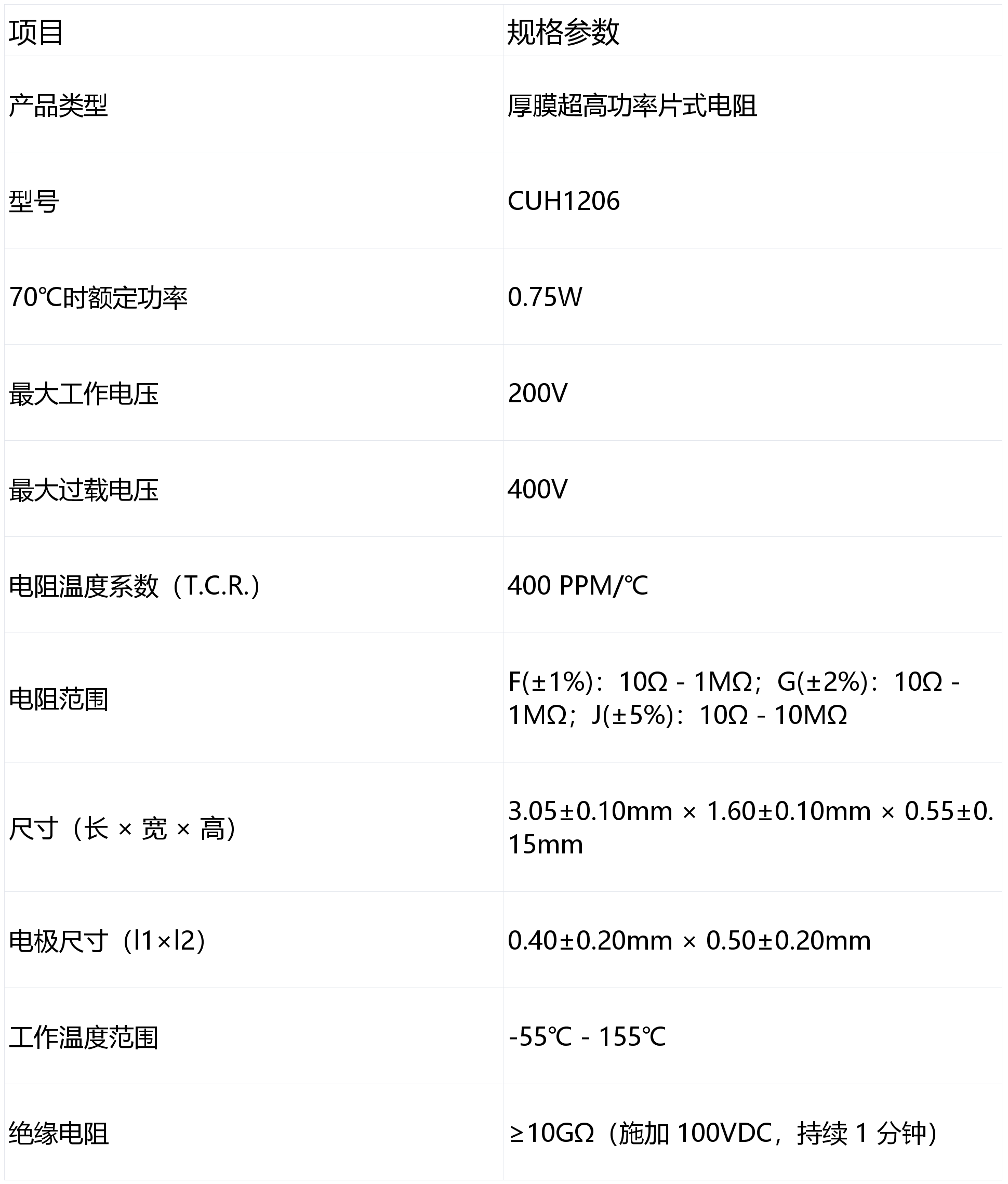

四、技术规格

五、可靠性与合规性

天二贴片电阻CUH1206系列高功率厚膜贴片电阻符合 JIS-C-5201-1 和 IEC-60115-1 等国际标准，并通过了一系列严格的可靠性测试：

1. 电阻温度系数（T.C.R.）测试：在 25℃/-55℃和 25℃/+155℃条件下进行测试，测试结果符合规定要求。
2. 短时过载测试：施加 5 倍额定功率或最大过载电压（取两者中的较小值），持续 5 秒，电阻变化量≤1%（F 级）、≤2%（G 级）、≤5%（J 级）。
3. 耐焊接热测试：在 260±5℃环境下暴露 10 秒，电阻变化量极小。
4. 快速温变测试：经历 - 55℃至 + 155℃的 5 个循环测试，性能保持稳定。
5. 负载湿热测试：在 40±2℃、相对湿度 90-95% 的环境下，施加 RCWV 或最大工作电压（取两者中的较小值），以 1.5 小时通电、0.5 小时断电的模式持续运行 1000 小时，表现出优异的稳定性。
6. 负载寿命（耐久性）测试：在 70±2℃环境下，施加 RCWV 或最大工作电压（取两者中的较小值），以 1.5 小时通电、0.5 小时断电的模式持续运行 1000 小时，确保产品可长期稳定工作。

六、焊接与封装信息

• 焊接参数：
• 波峰焊：最高温度 265℃，遵循指定的典型曲线，最多允许 2 次流动循环。
• 回流焊：峰值温度 265℃，预热时间最长 60 秒，升温速率 3K/s，冷却速率约 6K/s，最多允许 3 次回流循环。
• 返修：使用热风设备，温度 350℃，持续 3-5 秒。
• 封装形式：
• 提供纸带封装和凸点带封装两种选择。
• 纸带封装尺寸（单位：mm）：A：1.90±0.2，B：3.50±0.2，W：8.0±0.2，E：1.75±0.1，F：3.5±0.05，G：4.0±0.1，H：2.0±0.05，T：0.75±0.1，P：4.0±0.1。
• 卷轴规格：7 英寸卷轴（5K / 卷）、10 英寸卷轴（10K / 卷）、13 英寸卷轴（20K / 卷），对应的卷轴尺寸符合行业标准。
• 存储条件：在温度 25±5℃、相对湿度 60±20% 的环境下存储，保质期为自交货之日起 1 年。

七、标记与编码

天二贴片电阻CUH1206系列采用清晰易懂的标记与编码标准，方便用户识别：

1. 标记类型：±5% 公差（E24 系列值）采用 3 位编码，±1% 及以下公差（E96 系列值）采用 4 位编码。
2. 3 位编码（E24 系列值，±5% 公差）：前两位数字代表有效数字，第三位数字为倍率（“R” 表示小数点）。例如，330 代表 33Ω，471 代表 470Ω，562 代表 5.6KΩ。
3. 4 位编码（E96 系列值，±1% 及以下公差）：前三位数字为有效数字，第四位数字为倍率（“R” 表示小数点）。例如，1000 代表 100Ω，1101 代表 1.1KΩ，3323 代表 332KΩ。

八、结语

天二贴片电阻CUH1206系列高功率厚膜贴片电阻集紧凑设计、高可靠性和卓越电气性能于一体。凭借广泛的应用范围、对国际标准的严格遵循以及一系列严苛测试的验证，该产品能够满足各类电子设备的电流感测需求。无论是消费电子产品、家用电器，还是通信设备、电力设备，CUH1206 系列都能提供稳定、精准的电流检测解决方案，为电子设备的安全、高效、可靠运行提供有力保障。如您有非标准产品需求或需要进一步的技术咨询，欢迎联系销售部门。
