光耦CTR参数解密
电路隔离的微小偏差，可能导致整个系统崩溃。在电路设计领域，光耦合器作为关键隔离元件，承担着信号隔离和抗干扰的重要使命。然而，不少工程师在选型和应用中忽略了一个核心参数——CTR（电流传输比），导致系统稳定性不佳。
CTR是光耦输出电流与输入电流的比值，简单来说就是光耦的 “放大能力” 。但这个参数远非数据手册上的一个固定数值那么简单，它背后隐藏着许多工程师容易忽视的关键细节。东莞市洲创实业有限公司作为拥有15年经验的LED光电元器件服务商，在光耦应用领域积累了丰富经验，本文将结合工程实践，深入解析CTR参数的设计要点。
一、CTR：光耦的效率指标
CTR，全称电流传输比，定义为光耦输出端集电极电流（IC）与输入端LED正向电流（IF）的百分比，计算公式为：CTR = IC / IF × 100%。
举个例子，如果EL817C光耦在IF=5mA时CTR典型值为200%，意味着输出端可提供约10mA的电流。CTR反映了LED发光到光敏晶体管接收并放大电流的整体效率，是衡量光耦性能的核心指标。
不同结构的光耦CTR范围差异显著：普通光敏三极管型光耦CTR范围多为20%-300%，如4N35；PC817为80%-160%；而达林顿型光耦可达100%-5000%。洲创实业提供的产品线覆盖了从常规到特殊规格的全系列光耦，满足不同应用场景的需求。
二、CTR的非固定性：隐藏的设计陷阱
许多工程师将CTR视为固定值，这是常见的误区。实际上，CTR随多种因素波动：
温度的影响：温度升高会导致LED量子效率下降和晶体管漏电流增加，致使CTR下降。典型规律是：25°C时CTR=100%，到80°C时可能衰减至50%左右。
输入电流的关系：CTR随输入电流变化呈现非线性特征。当IF较小时，CTR比较低（死区）；输入电流很大时，CTR也会变小（饱和区）；只有在中间相当一段区域，CTR随输入电流变化几乎不变（线性区）。
老化效应：LED长时间工作后会出现发光衰减，CTR会逐渐降低。这就是为什么电源设计需要预留老化衰减余量。洲创实业的光耦产品通过严格的品质控制和老化测试，确保CTR参数在寿命周期内的稳定性，特别适合需要高可靠性的应用场景。
三、线性光耦与普通光耦的CTR本质区别
普通光耦的CTR-IF特性曲线呈非线性，在IF较小时的非线性失真尤为严重，因此它不适合传输模拟信号。
线性光耦的CTR-IF特性曲线具有良好的线性度，特别是在传输小信号时，其交流电流传输比很接近于直流电流传输比CTR值，因此它能传输模拟电压或电流信号，使输出与输入之间呈线性关系。
在开关电源设计中，CTR的允许范围通常推荐为50%-200%。若CTR太小，光耦需要较大工作电流才能正常控制IC的占空比，会增加功耗；若CTR过大，在启动或负载突变时，可能误触发，影响正常输出。洲创实业的技术团队可根据客户的具体应用场景，提供CTR参数选型指导，确保系统设计的可靠性。
四、电路设计中CTR的实际考量与解决方案
选用CTR最小值进行设计：数据手册中给出的往往是范围，如200%-400%。电路设计必须以确保可靠性为前提，以最小值为准，否则可能导致“实验室能用，量产不可靠”的问题。

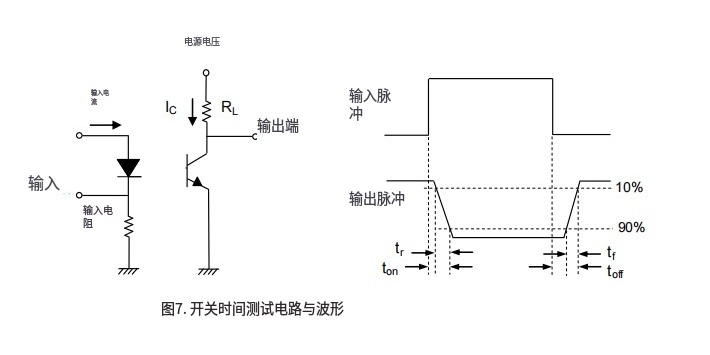

计算输出电流：IC = IF × CTR_min。例如IF=5mA，CTR最小值200%，则IC=10mA。随后需要计算驱动负载的电压：V_CE = VCC - IC × RL。
温度补偿与冗余：若应用环境温度高（如电源内部70-80°C），应预留至少2倍裕量，避免温漂导致失效。对于高温环境，CTR可能衰减一半以上，需留冗余。洲创实业的光耦产品提供宽温度范围（-55℃~110℃），适应PD快充内部高温环境，确保在严苛条件下的稳定运行。
五、实用设计技巧与注意事项
- 数字隔离电路：用CTR最小值设计，避免临界触发。
- 模拟信号放大：不建议使用普通光耦，因CTR随条件波动大，推荐使用线性光耦。
- 电流驱动：采用达林顿光耦或MOSFET光耦替代。
- 测量方法：给LED施加已知IF（如5mA），在VCE=5V条件下测量输出IC，然后计算CTR。规范测试条件通常是Ta=25°C，VCE=5V，IF=5mA。
洲创实业配备专业FAE团队，可为客户提供光耦选型、故障诊断等全方位技术支持，尤其在国产光耦替代进口光耦领域具备丰富案例。
CTR作为光耦的核心参数，其动态特性决定了电路设计的成败。只有深入理解其温度依赖性、输入电流特性和老化趋势，并在设计中保守选型、留出足够裕量，才能确保电路在全生命周期内的可靠性。
洲创实业凭借15年的行业经验和技术积累，可为客户提供高可靠性、高性能的光电元器件及定制化解决方案，确保产品在全生命周期内的稳定运行。
下次在选用光耦时，不妨问自己：“我设计的电流，真能覆盖最差温度下的CTR最小值吗？” 这个问题的答案，可能就是你的电路稳定与否的关键。
