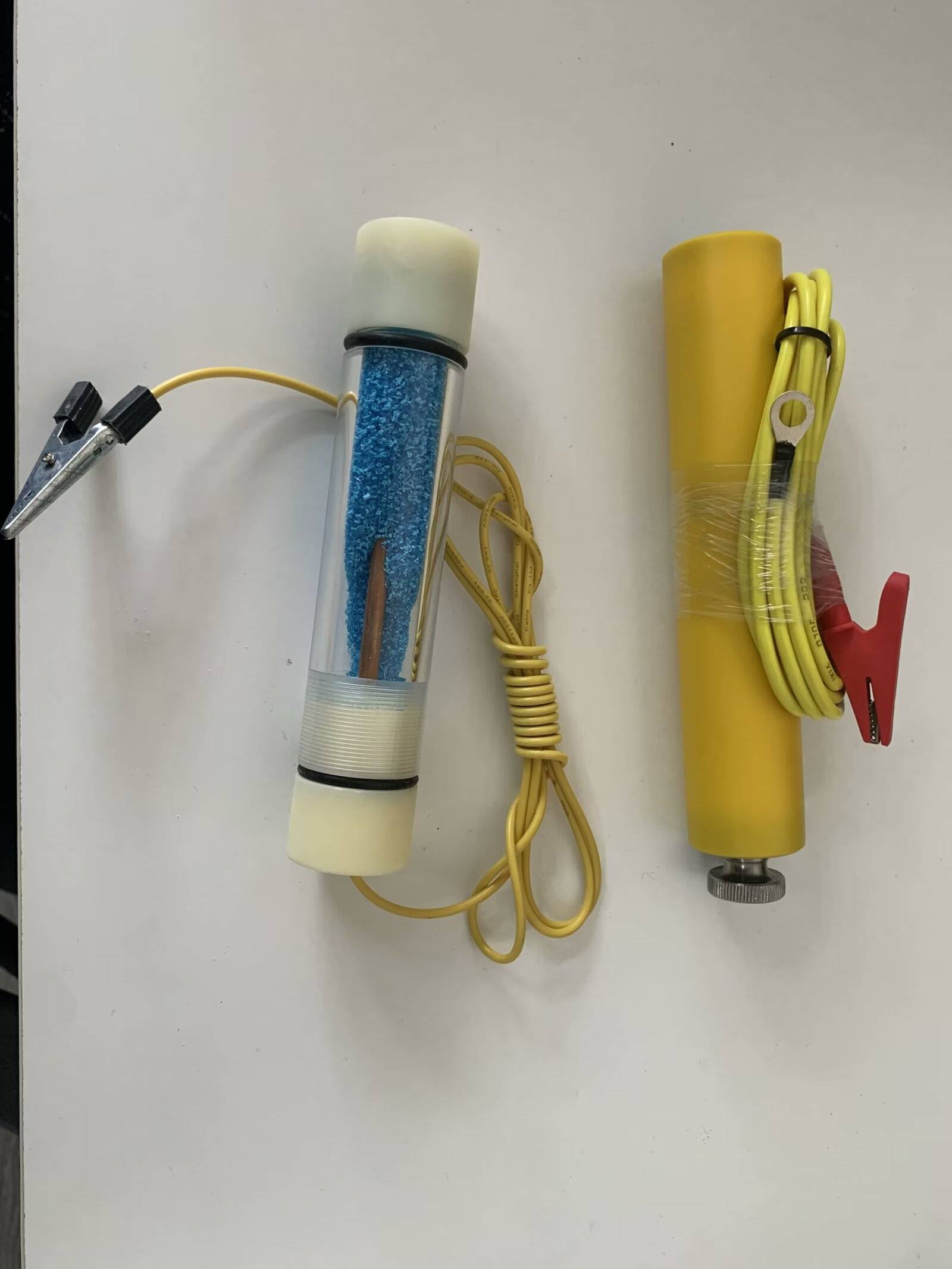

便携式硫酸铜参比电极主要用于测量阴极保护系统中被保护金属结构的对地电位,它本身不直接测量电流,电流需通过专用仪器结合电位数据或特定方法测算:

一、 便携式硫酸铜参比电极电位测量方法

1. 测量前准备

电极检查:确认电极外壳无破损、渗漏,补液口密封良好;检查多孔隔膜清洁无堵塞,若有土壤、结垢,用蒸馏水冲洗后晾干;确保内部为饱和硫酸铜溶液,不足时及时补充。

仪器准备:选用高输入阻抗的数字万用表或专用阴极保护电位仪,避免极化干扰测量精度;准备测试导线,导线两端剥去绝缘层,确保导电良好。

现场准备:确定被测金属结构的测试点,打磨测试点表面的油漆、铁锈,露出金属光泽;在参比电极放置位置,清理表面石块、杂物,若土壤干燥,可浇少量蒸馏水,保证电极与土壤良好接触。

2. 测量接线与操作步骤

基本测量回路:便携式硫酸铜参比电极→测试导线→电位仪→测试导→被测金属结构。

接线方式

将电位仪的负极(-)接线端连接到便携式硫酸铜参比电极的铜芯引出线;

将电位仪的正极(+)接线端连接到被测金属结构的测试点。

现场测量

将参比电极竖直埋入测试点附近的土壤中,埋深约10~20cm,轻轻压实周围土壤;

打开电位仪,选择直流电压档,量程调整至2V左右;待电位仪读数稳定后,记录读数,读数为负值,符合阴极保护电位特征。

补充测量:若需排除土壤 IR 降干扰,需测量断电电位:在阴极保护系统断电瞬间,立即读取电位仪数值;该数值为真实极化电位,更准确反映保护效果。

3. 测量注意事项

同一测试点需重复测量2~3 次,取平均值,减少误差;避免在强杂散电流区域测量,若无法避开,需采用断电法或增加测量次数;测量完成后,用蒸馏水冲洗电极液络部,擦干后装入保护盒,避免暴晒、撞击。
