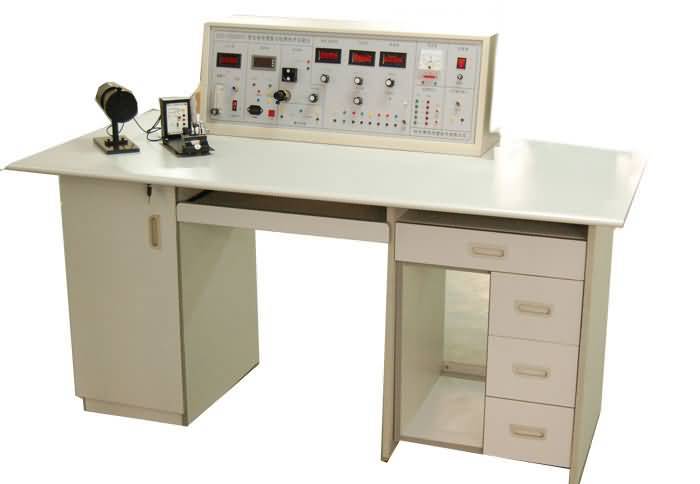

SG-GD03光电传感器系统实验台

光电传感器实验仪主要有三部分组成:主控台、传感器、实验模块、数据采集卡及处理软件、实验桌等六部分组成。

一、主控台部分:

提供高稳定的±15V、+5V、±2V~±10V可调三种直流稳压电源,交流3V电源;主控台面板上装有数显电压、频率、转速、压力、照度、电流表;0~20kpa可调气压源;转速调节,整形电路;高精度温度控制仪表;照度调节输出;电源故障报警指示,RS232计算机串行接口;浮球流量计;

二、传感器及实验模块配置:

(1)cds光敏电阻(T/S)。

(2)Si光敏二极管(T/S)。

(3)Si光敏三极管(T/S)。

(4)Si光电池(T/S)。

(5)热释电远红外传感器(T/S)。

(6)光电耦合器件(T/S)。

(7)反射式光电开关(T)o

(8)主动式光电开关(T)o

(9)丫型多模光纤传感器探头(T)。

(10)OFD光纤位移传感器(T/S)。

(11)PSD光电位置传感器(T/S)。

(12)GS光栅位移演示器((T)。

(13)CCD图像传感器(T/S)。

(14)CM红外夜视测量仪(T/S)。

(15)光纤压力传感器(T/S)。

(16)光纤温度传感器(T/S)。

(17)光电调制/解调实验模块(T/S)

(18)光功率实验模块(T/S)

(19)半导体激光器

(20)红外监视报警实验模块(T/S)

(21)光电特性/应用实验模块(T/S)

T---传感器。S---实验模块。

1---10项为基本配置。

11---20项为可选扩展配置。

三、数据采集卡及处理软件

数据采集卡采用12位A/D转换、采样速度100000点/秒,采样速度可以选择,既可单步采样亦能连续采样。标准RS-232接口,处理软件具有良好的计算机显示界面,可以进行实验项目的选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等功能。

四、主要技术参数、性能

①光敏电阻: 暗阻:≥2MΩ 亮阻:≤1KΩ

响应时间:40ms(上升),下降(100ms)

功耗:30mw(max)

峰值波长;0.56±0.03um

光谱响应范围;0.4~0.7um

②光敏二极管

光谱范围:0.4—1.1um

峰值波长:0.85um

响应时间:10-9(S)

暗电流:<0.1uA

③光敏三极管

光谱范围:0.4-1.1um

响应时间<10-5S

峰值波长:0.85

④硅光电池

开路电压:≥200mV

短路电流:1-4mA

有效面积:2.5X5mm2

光谱范围:0.4-1.1um

峰值波长:0.8-0.9um

响应时间:10-3—10-6S

⑤热释电红外传感器

灵敏度:300V/W(500K、10Hz、1Hz)

响应波长:1-15um

视角;70

供电:5-15VDC

⑥PSD位置传感器

尺寸;10mm×1线阵元件

激光光源:≤1W

测量系统:0-15mm千分表

输出:0±5V

⑦CCD图像传惑器

彩色面阵CCD

PC:USB接口(配处理软件)

⑧光电耦合器件

BVCEO=30V、VCE(sat)=0.3V、If=10mA

⑨光纤位移传感器

注:①因器件的生产商不同,技术参数可能有一定误差。

②实验中的电路参数选择和实验步骤仅供参考

光纤类型;多模

探头光路分布:半圆

形状:Y型

⑩光电断续器

类型:红外, TTL电平

测量距离:5mm

*⑾光栅位移传感器

类型:莫尔条纹位移,工业级 量程:0—100mm

处理器:计数/分频/显示 分辩率:0.001um

注:有“*”的为选做实验
