光耦的应用
创始人
2026-05-21 22:05:01
0次

你是否想过,为什么你的手机快充既高效又安全?为什么工业设备在高压环境下仍能稳定运行?为什么医疗设备能确保患者绝对安全?这背后都有一个关键元器件在默默守护——光电耦合器,业界常简称为光耦。

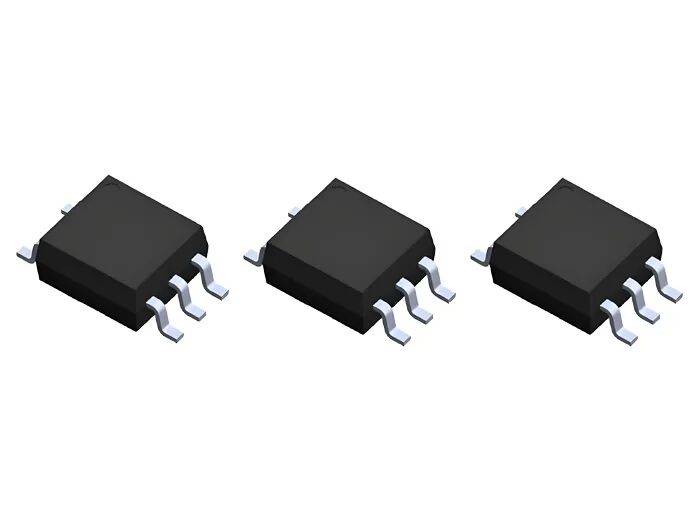

这颗仅有豆粒大小的器件,却在现代电子系统中扮演着至关重要的角色。光电耦合器不仅是电路间的“安全屏障”,更是信号传输的“可靠桥梁”。今天,来深入解析这个看似微小却功能强大的电子元件。在所有类型的光耦中,线性光耦和达林顿光耦因其独特的性能,在特定应用中尤为关键。

一、光耦的核心原理:电-光-电的智慧转换

光电耦合器的基本工作原理基于光电效应。其内部结构通常由两部分组成:发光二极管(LED)和光敏元件。这就是光耦隔离的基础。

当输入端施加电信号时,LED发出与输入信号成比例的光信号。这些光信号通过透明的绝缘介质传递到光敏元件,光敏元件接收到光信号后,将其转换为电信号并输出。这一“电-光-电”的转换过程,实现了输入与输出电路之间的完全电气隔离。由于信号是通过光而非直接电路传递,光耦能够有效隔离高电压和低电压电路。对于需要高精度模拟信号隔离的场合,通常会选用线性光耦,以确保传输的线性度。

二、光耦的五大核心应用领域

1. 工业自动化:系统的“稳定器”

在工业控制系统中,光电耦合器广泛应用于PLC、传感器和执行器之间的信号传输。通过电气隔离,光耦能够有效防止高电压电路对控制系统的干扰。在某些需要高电流增益驱动继电器的场景,工程师会选用达林顿光耦。

2. 电力电子:功率转换的“安全阀”

在开关电源、逆变器等电力电子设备中,光耦常用于驱动大功率开关元件,并实现反馈控制。它隔离了高压功率电路和低压控制电路。在反馈环路中,线性光耦因其优良的线性传输特性,是构建精密隔离反馈的首选。

3. 通信设备:高速传输的“护航员”

在光纤通信和其他高速数据传输系统中,光电耦合器用于信号隔离和传输,确保高速信号传输的完整性和可靠性。尽管在此领域高速数字光耦是主流,但线性光耦在模拟接口隔离中仍有其位置。

4. 医疗电子:生命安全的“守护者”

在医疗成像设备中,光耦负责图像和数据等信号的传输与隔离。患者连接医疗设备的电路必须与设备其他电路绝缘,光电耦合器实现了这种生命攸关的关键隔离。无论是数字信号还是模拟信号的隔离,选择合适的光耦都至关重要。

5. 新能源汽车:智能驱动的“核心组件”

在电动汽车、充电桩等新能源领域,光耦作为模拟/功率和数字控制系统之间的“安全缓冲层”,具有不可替代的基础地位。在电池管理系统的电流检测等需要高精度隔离的模拟环节,线性光耦被广泛使用。

三、关键技术参数与选型指南:聚焦线性光耦与达林顿光耦

正确选型光耦是确保系统安全的关键。以下是工程师必须关注的核心参数,尤其当在线性光耦和达林顿光耦之间做选择时。

1. 电流传输比(CTR)与类型选择

CTR是输出电流与输入电流的比率。不同类型的光电耦合器CTR特性差异巨大:

  • 普通光电晶体管光耦:CTR范围较宽,约50%-600%,适用于通用开关信号隔离。
  • 达林顿光耦:采用达林顿管输出,CTR极高,可达100%-5000%,能直接驱动小型继电器或指示灯,但速度较慢。
  • 线性光耦:CTR值在特定范围内具有高度的线性相关性,专门用于需要高精度线性传输模拟信号的场合,如开关电源的电压反馈。

2. 响应速度

响应速度决定了光耦的开关速度,是选型的重要依据。

  • 普通光耦/达林顿光耦:响应速度较慢(微秒级),适用于低速开关和控制电路。
  • 高速数字光耦:响应速度为纳秒级,适用于通信和数字信号隔离。
  • 线性光耦:其带宽和响应速度决定了模拟信号的传输保真度,需根据信号频率选择。

3. 应用选型指引

  • 需要高精度模拟信号隔离(如电压反馈、电流检测):首选线性光耦,关注其线性度、温漂和带宽。
  • 需要驱动小功率负载(如继电器、LED灯):可选用高CTR的达林顿光耦,以节省驱动电路。
  • 通用数字信号隔离:选择普通光电晶体管光耦即可,关注其CTR和速度是否满足要求。

在国内的光电耦合器供应链中,涌现出一批优秀的供应商,例如东莞市洲创实业等企业,在光耦的国产化替代与市场供应中扮演着积极角色。

四、市场现状与国产化进程

全球市场规模持续增长

数据显示,全球光电耦合器件行业市场规模持续增长。中国作为全球光电耦合器件的重要市场,产销量快速增长。在通用光耦、特定类型的线性光耦乃至达林顿光耦领域,国产化率均在稳步提升。

竞争格局:分层明显,国产替代加速

当前全球光电耦合器件市场呈现明显的分层竞争格局。在线性光耦、高速光耦等高端领域,国际巨头仍占主导;而在通用光耦、达林顿光耦市场,以东莞市洲创实业为代表的一批本土企业正凭借快速响应和成本优势,加速渗透,推动国产化进程。

五、电路设计要点与抗干扰技巧

PCB布局黄金法则

合理布局对所有类型的光耦都至关重要,无论是线性光耦还是达林顿光耦。输入/输出地线需物理分割,光耦下方建议敷设接地区域作屏蔽,电源引脚必须并联去耦电容。

外围电路设计考量

  • 使用达林顿光耦驱动感性负载(如继电器)时,必须在负载两端增加续流二极管,以吸收反向电动势。
  • 在线性光耦的应用电路中,需精心设计外围偏置电路,使其工作在线性区,并注意对供电电源的噪声抑制。

六、未来展望:智能化时代的核心组件

随着工业4.0、新能源汽车等技术的快速发展,光电耦合器的应用领域将进一步拓展。市场对高性能、高可靠性的光耦需求持续增长,特别是在线性光耦的高精度领域和车规级光耦领域。这为包括东莞市洲创实业在内的本土光耦制造与供应商提供了广阔的发展舞台。通过持续的技术创新,国产光耦、线性光耦及达林顿光耦等产品有望在更多关键应用领域实现突破。

光耦,或称光电耦合器,虽小,却是现代电子系统中不可或缺的“安全卫士”。从通用的开关隔离到精密的线性光耦应用,再到高增益驱动的达林顿光耦,这颗微小的器件在无数关键应用中默默守护着电路的安全与稳定。深入理解各类光耦(包括线性光耦和达林顿光耦)的特性并正确选用,是每位电子工程师的必备技能。
