示波器被称为“电子工程师的眼睛”，无论是调试单片机电路、分析开关电源纹波，还是检修变频器故障，它都能帮你“看见”电信号的实时波形。但面对市面上从几百元到十几万元不等的示波器，带宽、采样率、存储深度、通道数……这些参数到底该怎么看？今天我们从实际应用场景出发，聊聊示波器的选型要点和常见使用误区。

一、带宽：不是越高越好，但也不能不够用

带宽是示波器最核心的参数，它决定了示波器能准确测量的最高信号频率。根据经验，示波器带宽至少应为被测信号最高频率的5倍。例如，测量一个20MHz的时钟信号，建议选择100MHz及以上带宽的示波器。

不同应用场景的带宽建议：

• Arduino、51单片机、基础电路实验：50MHz-100MHz足够
• 开关电源、MOS管驱动、CAN/LIN总线：100MHz-200MHz
• 高速数字电路（DDR、USB 2.0）、RF调试：500MHz-1GHz或更高

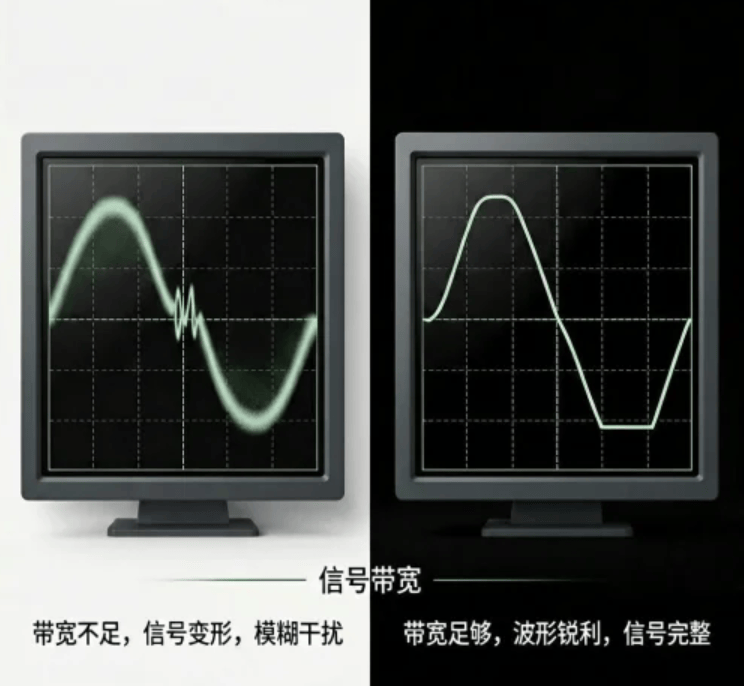

注意：带宽太低会导致高频信号衰减严重，测出的上升沿变缓，幅度偏小；但带宽过高也会引入更多噪声，价格也直线上升。对于绝大多数电子工程师和维修人员，100MHz-200MHz是性价比最高的区间。

二、采样率与存储深度：容易被忽视的关键

采样率决定了示波器捕获细节的能力。根据奈奎斯特定理，采样率至少是带宽的2.5~5倍。比如200MHz带宽的示波器，采样率至少1GSa/s才算合格。

存储深度则决定了在最高采样率下能捕获多长时间的波形。公式：存储深度 = 采样率 × 捕获时间。如果存储深度只有1Mpts，在1GSa/s采样率下只能捕获1ms的波形。很多廉价示波器参数漂亮，但一打开长时基档位，采样率自动下降，波形细节丢失。选购时优先选存储深度≥10Mpts的型号。

三、通道数：2通道还是4通道？

2通道示波器足以应对大部分日常维修和基础教学：测一个信号的波形、同时对比输入输出、或者用两通道测差分信号（通过数学运算）。

4通道的价值在于：

• 同时观测电源、时钟、数据、使能等多路信号时序关系
• 调试SPI、I2C等总线时，可同时抓取时钟、数据、片选等信号
• 三相电、逆变器、电机驱动调试必备

预算允许且空间不紧张，建议直接上4通道，一步到位。

四、常见使用误区，你中招了吗？

误区1：探头没补偿就开始测

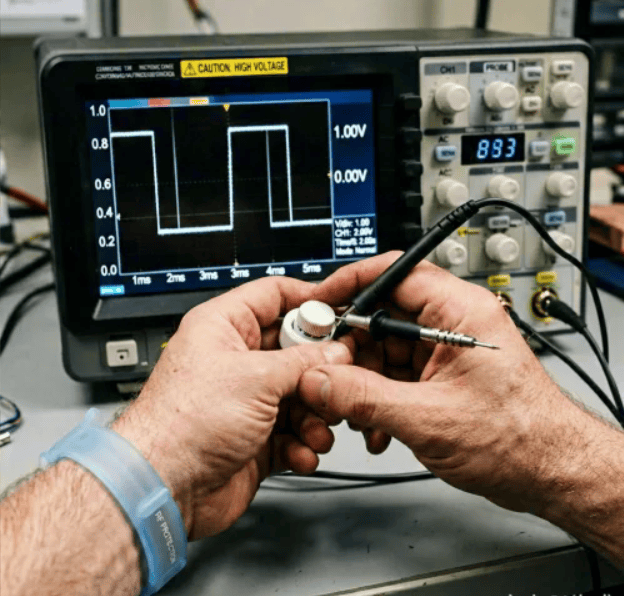

示波器探头（特别是10×档）需要先进行补偿校准。用示波器自带的1kHz方波输出，调节探头上的可调电容，使波形变成标准的方波（边沿垂直、顶部平坦）。否则测出的幅度和上升沿都不准。

误区2：接地线太长

标准探头的接地夹子会形成环路天线，引入噪声。测高频信号或小信号时，建议使用探头的“接地弹簧”或短接地针，尽量缩短接地回路。

误区3：自动测量过度依赖

自动测量给出峰峰值、频率、占空比等数值很方便，但波形本身的异常（如毛刺、预冲、振铃）还是要靠眼睛看。每次测量前，先调整时基和垂直档位，肉眼观察几个周期，再读取参数。

误区4：忽略波形捕获率

普通示波器的死区时间很长，可能99%以上的时间都在处理数据而非捕获波形，容易漏掉偶发异常。选购时可以关注波形捕获率（wfms/s）指标，越高越容易抓到随机毛刺。

最后一个小建议：如果预算允许，尽量亲自操作一下样机。示波器的用户界面逻辑、旋钮手感、响应速度，参数表看不出来，上手才知道适不适合自己。

希望这份指南能帮您选到称手的“电子之眼”。
