在电源设计，特别是服务器、GPU供电以及车载电子设备中，“大电流电感”扮演着储能和滤波的角色。然而，许多工程师在实际测试中常遇到这样的情况：明明选的电感标称电流够大，设备上电后却出现纹波异常、效率降低，甚至MOS管烧毁。

  这背后，往往是因为触碰了电感选型中的一条“红线”——饱和电流（Saturation Current, Isat） 。本文将以大电流电感为切入点，为您科普饱和电流的物理原理、测试标准及选型策略，并解析苏州谷景电子在此类高性能电感上的技术沉淀。

  什么是电感的“饱和”？

  要理解饱和电流，首先要看电感的重要部分——磁芯。电感工作时，电流通过线圈产生磁通量，磁芯负责“约束”这些磁通量以维持感量。

  磁芯能承受的磁通量是有上限的。当流过电感的电流不断增大，磁场强度随之增强，一旦超过磁芯的承受极限，磁芯内部的磁畴排列达到极限，磁导率会急剧下降。这就好比一个停车场，当车子（磁通）停满后，后来的车无处可放，导致管理失效。这种现象就是 “磁芯饱和” 。

  饱和电流（Isat），通常被定义为导致电感值下降一定百分比（如20%或30%）时的直流偏置电流值。

  电感饱和的“硬”危害

  电感一旦进入饱和状态，不只是“电感量变小”那么简单，它会直接威胁整个系统的稳定性：

  失去抑制能力：饱和后电感值骤降，电感失去对电流的阻碍作用，原本的滤波电路会瞬间变成一根导线。

  电流尖峰失控：在DC-DC电路中，电感饱和会导致开关管在导通瞬间面临极大的电流尖峰，容易击穿MOS管及后端芯片。

  高温恶性循环：饱和会引发磁芯损耗剧增导致发热，而高温（通常超过100℃）又会进一步降低磁芯的饱和磁通密度，让饱和电流值进一步降低，形成热失控。

  “软饱和”与“硬饱和”：选型的关键区别

  市面上的大电流电感主要分为两种饱和特性，这是谷景电子在为客户选型时首要关注的技术要点：

  1. 硬饱和特性（如传统铁氧体电感）

  此类电感一旦超过饱和点，感值会像“坠崖”一样瞬间跌落。虽然其磁导率高、小体积下电感量大，但在过流余量不足时容易直接失效，安全性较低。

  2. 软饱和特性（如合金粉末/磁粉芯电感）

  这是目前大电流应用的理想选择。其内部采用分布式气隙结构，当电流超标时，感量呈缓慢下降趋势，而非断崖式下跌。这种特性为保护电路提供了缓冲时间，抗冲击能力更强。

  苏州谷景电子在合金粉末电感领域深耕多年，通过调整磁芯配方（如铁硅铝、铁镍等），使大电流电感呈现出优异的“软饱和”特性，即便在峰值电流冲击下也能保持电路相对稳定。

  如何科学评估饱和电流？

  在参考谷景电子等厂家提供的规格书时，建议您关注以下三个细节：

  1. 关注测试温度

  这是一个常见的选型盲区。许多电感规格书标注的Isat是在+25℃室温下测得的。但在实际机箱内部，温度可能高达85℃甚至105℃。磁性材料的饱和磁通密度具有负温度系数，高温下Isat会衰减20%甚至更多。因此，在车规或服务器电源等高可靠性应用中，应参考高温（如100℃）下的饱和电流曲线。

  2. 统一判定标准

  不同的厂家对饱和电流的判定标准不一。有的厂家定义为感值下降10%（标准非常严格），有的定义为下降30%（较为宽松）。谷景电子在技术沟通中建议客户根据实际电路纹波要求确定标准，通常以感值下降20%-30% 作为饱和点，并在规格书中明确标注测试条件，便于客户比对。

  3. 实际设计余量

  在BUCK电路等应用中，电感的峰值电流（负载电流 + 1/2纹波电流）不应超过Isat。谷景电子技术团队建议，为了应对动态负载冲击，应保留20%-30%的余量，即 Isat ≥ 1.2 * Ipeak。

  谷景电子的大电流电感解决方案

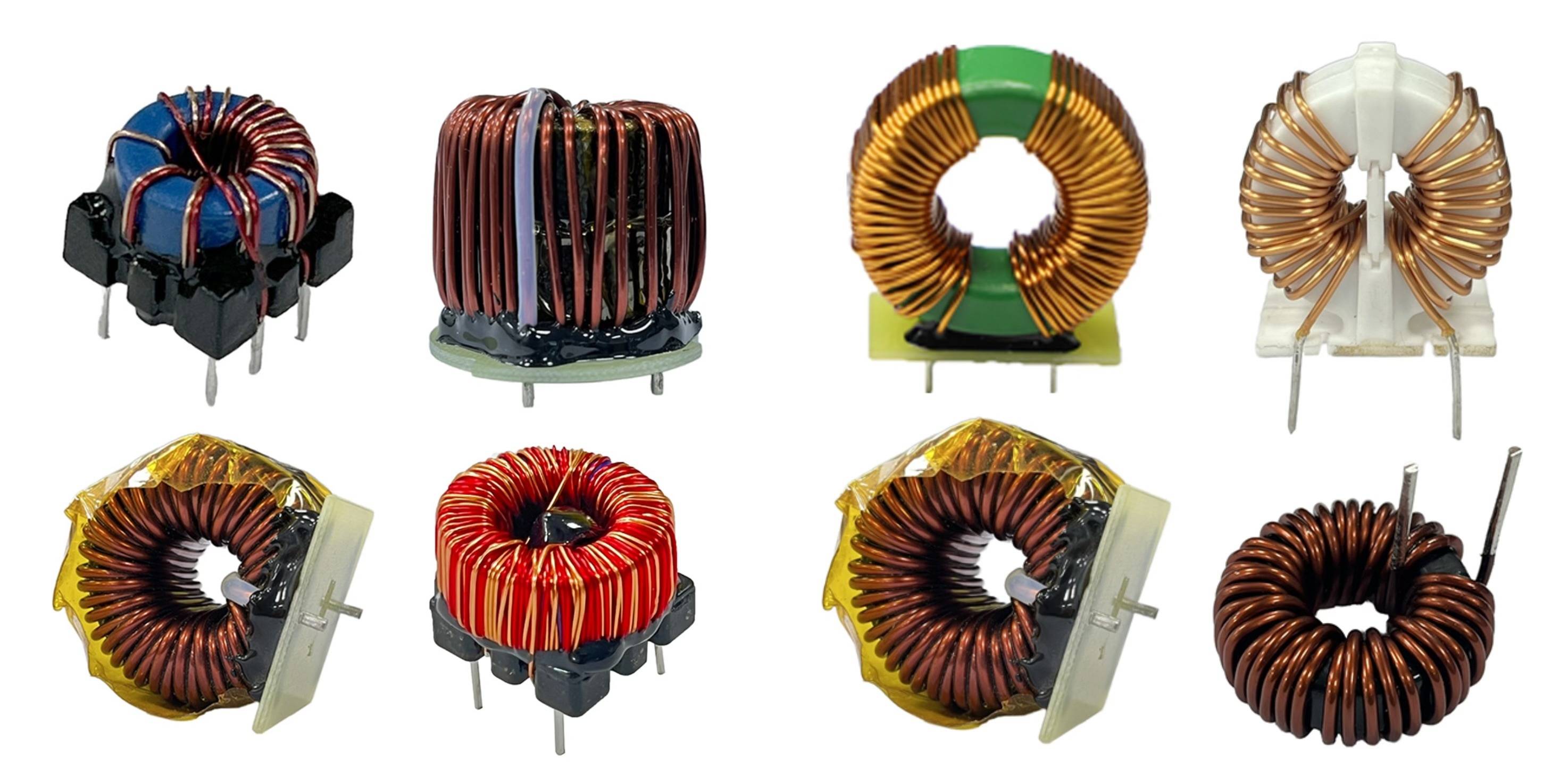

  面对大电流、小型化的市场趋势，苏州谷景电子有限公司推出了一系列高性能大电流电感解决方案，优势体现在：

  优异的材料工艺：采用低损耗磁粉芯材料，结合精密绕线工艺，有效降低DCR（直流电阻），在保证高饱和特性的同时，兼顾了低温升（Irms）表现。

  可定制的饱和特性：基于不同的应用场景（如工业电源的严苛可靠性 vs 消费电子的成本敏感），谷景可通过调整气隙分布与磁材配比，提供“硬饱和”或“软饱和”不同特性产品。

  全流程品控：每一颗大电流电感出厂前均经过饱和电流与温升测试，确保产品在标注的电流范围内稳定工作，杜绝“虚标”。

  电感虽小，却是电路设计的“基石”。饱和电流不只是规格书上的一个数字，它关乎磁材物理特性、环境温度以及系统稳定性。在选用大电流电感时，建议您要“看得见”常温下的性能，更要“算得到”高温、瞬态冲击下的表现。

  苏州谷景电子致力于提供“恰到好处”的电感解决方案，如果您在选型中遇到关于饱和电流或温升的困惑，欢迎联系我们的技术团队获取专业的选型支持。
