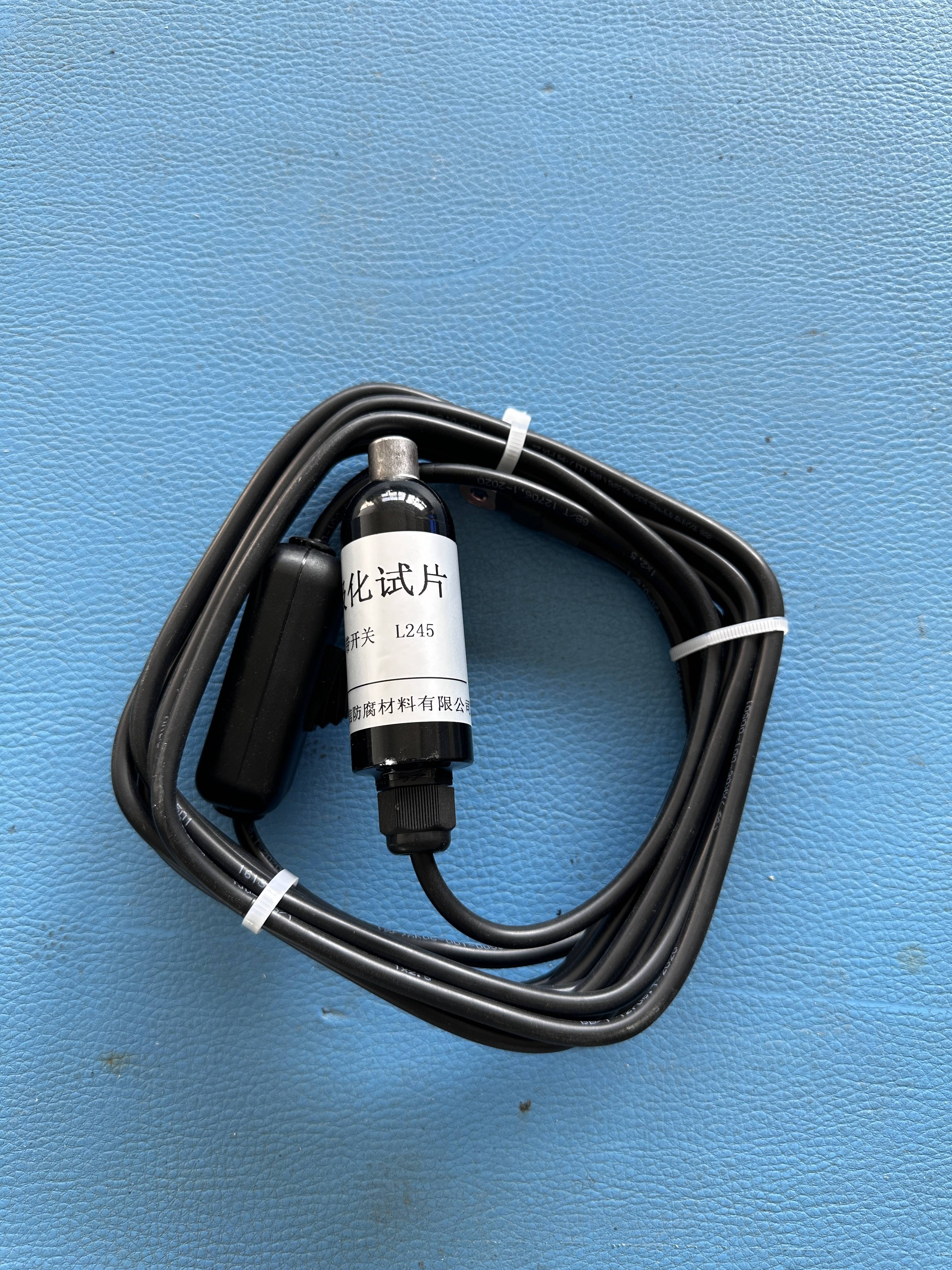

阴极保护极化试片测量电位方法
创始人
2026-05-30 11:16:28
0次

一、测量前准备

1. 仪器与材料选型

核心仪器:高阻抗电压表,符合GB/T 21448 标准要求,避免低阻抗仪器导致电位失真;

参比电极:土壤环境用铜-硫酸铜电极,海水环境用银/氯化银电极(Ag/AgCl),电极需提前活化,确保电位稳定;

辅助工具:测试导线、接线端子、防水胶带、砂纸、记录表格。

2. 现场准备

确认试片安装位置,清理周边杂物;

检查试片引出导线:无破损、接头密封完好,若有氧化层用砂纸轻磨导线接头,确保导电良好;

参比电极预处理:土壤电极底部接触土壤端需保持湿润,避免干燥导致电位漂移;海水电极需完全浸没在海水中,远离气泡干扰。

二、核心测量步骤(通用流程)

1. 自然电位测量(无保护状态)

定义:阴极保护系统未启动时,试片在电解质环境中的自腐蚀电位,反映试片初始电化学状态;

操作流程:断开试片与阴极保护系统的连接导线,静置30分钟或10分钟,让试片电位恢复至自然状态;

将高阻抗电压表正极接试片引出导线,负极接参比电极;

参比电极放置:土壤环境中,电极底部与试片上表面同深度,距离试片 10-20cm,嵌入细土中确保紧密接触;海水环境中,电极与试片处于同一浸没深度,间距≤50cm;

待电压读数稳定后记录数据,连续读取3次,取平均值作为自然电位。

2. 通电电位测量(保护状态)

定义:阴极保护系统正常运行时,试片的即时电位,用于快速判断系统运行状态;

操作流程:

恢复试片与阴极保护系统的连接,确保系统正常供电;

保持电压表接线不变,参比电极位置与自然电位测量一致;

待读数稳定后记录,同时记录阴极保护系统的输出电流/电压参数,便于后续数据分析;

若测量环境存在杂散电流,需在不同时间点测量3次,取稳定值。

3. 断电电位测量

定义:断开阴极保护电流瞬间的试片电位,消除土壤/海水电阻导致的 IR 降,反映试片真实极化状态,是判断保护效果的关键依据;

操作流程(手动断电法,最常用):

保持通电电位测量的接线方式,提前准备好断电开关;

观察电压表读数稳定后,快速断开开关,同时在0.1-0.5秒内读取电压值; 连续重复断电测量3次,每次间隔5分钟,取3次读数的平均值作为断电电位;

特殊场景:可使用自动断电装置,设定断电时间间隔,自动记录断电瞬间电位,提升数据准确性。
