示波器存不够,记录仪抓不住?ZDL6000的双模“解题法”
创始人
2026-06-25 22:16:08
0次

在测试测量领域,示波器擅长捕捉瞬态,记录仪胜在长时间监测。但在复杂的工业现场,既需要高采样率来分析细节,又需要长时间记录来复现偶发故障。致远仪器ZDL6000示波记录仪通过模块化硬件设计与独特的双模式架构,在单台设备上兼顾波形分析与大数据记录需求。

测什么?模块化架构应对混合信号挑战

针对机电系统测试中信号类型复杂、通道数量多的痛点,ZDL6000采用灵活的模块化设计,解决单一设备无法覆盖混合信号采集的问题。

硬件配置灵活

主机提供 8个标准化扩展插槽(如图1),用户可以根据实际测试项目需求,从电压、温度、CAN总线等不同类型的采集板卡中自由组合(板卡类型如图2),实现按需配置。

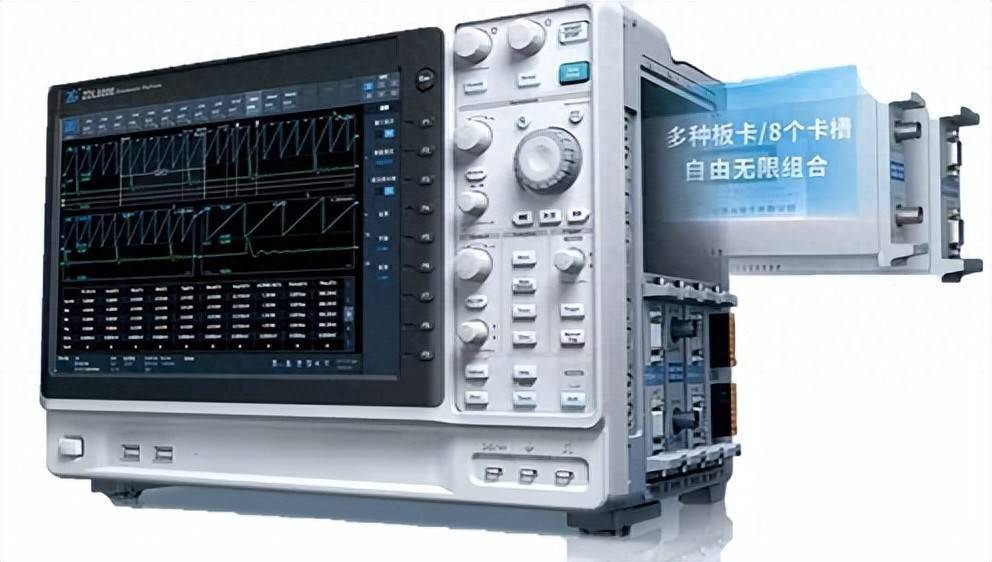

图1 ZDL6000主机

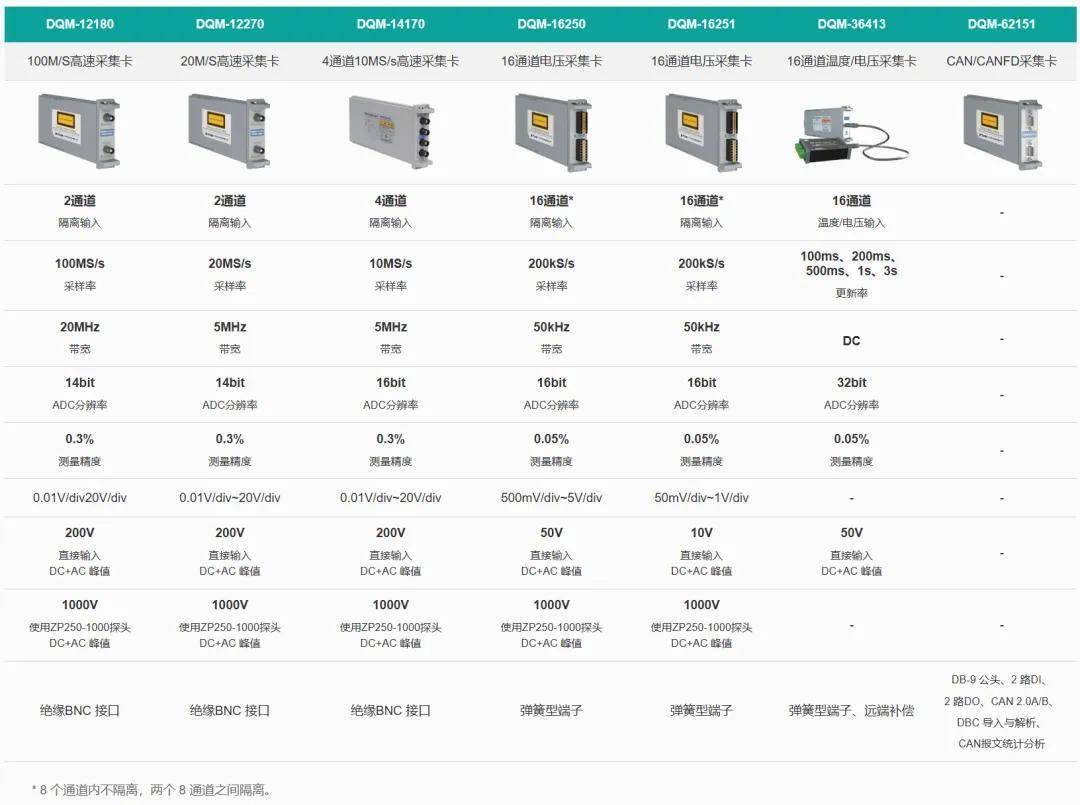

图2 记录仪板卡类型

多信号同步采集

设备支持同时采集强弱电压、温度变化以及汽车电子中的CAN/CAN FD报文。若配合外部传感器,还可将电流、压力、振动等物理量统一纳入采集系统,并在同一时间轴下进行同步分析。

高通道密度

面对新能源电池堆或工业自动化产线等多点测试场景,单台主机最高支持扩展至 128通道同步输入,降低多台设备级联带来的同步误差与管理成本。

怎么用?双模式覆盖研发与耐久测试

ZDL6000通过底层软件架构的优化,实现“示波器”与“记录仪”两种工作模式的独立运行。用户通过触屏界面的滑条即可进行功能切换,适应不同的测试阶段。

示波模式:高采样,捕捉瞬态异常

适用场景:研发调试、故障复现、波形细节查看

通过向左滑动界面进入示波模式(如图3)。在此模式下,设备具备高精度示波器的实时刷新与触发能力。配合边沿、脉宽等多种触发条件,工程师可以快速捕捉信号毛刺或偶发跳变,并对微秒级的波形细节进行展开分析。

图3 ZDL6000示波模式

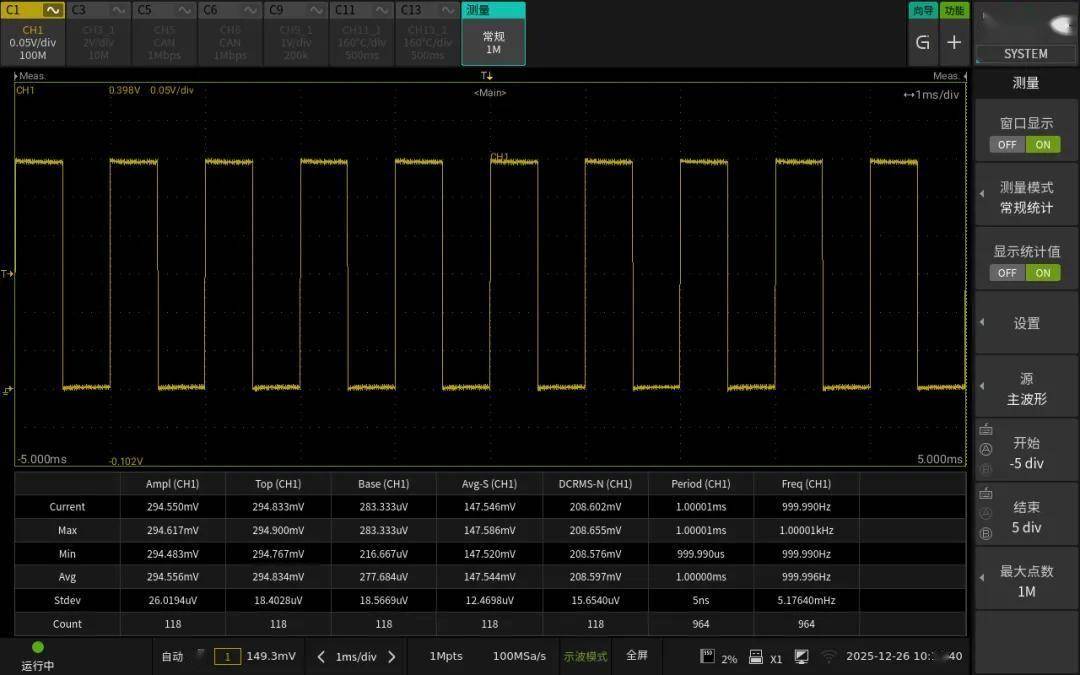

图4 示波模式运行界面

记录模式:大存储,进行长周期监测

适用场景:耐久性实验、环境应力筛选、无人值守监控

通过向右滑动界面进入记录模式(如图5)。在此模式下,设备启用实时流盘技术,配合机身存储,可实现 最长500天的连续无间断记录。这种全数据记录方式避免死区时间,确保存储期间的所有信号波动均可事后追溯。

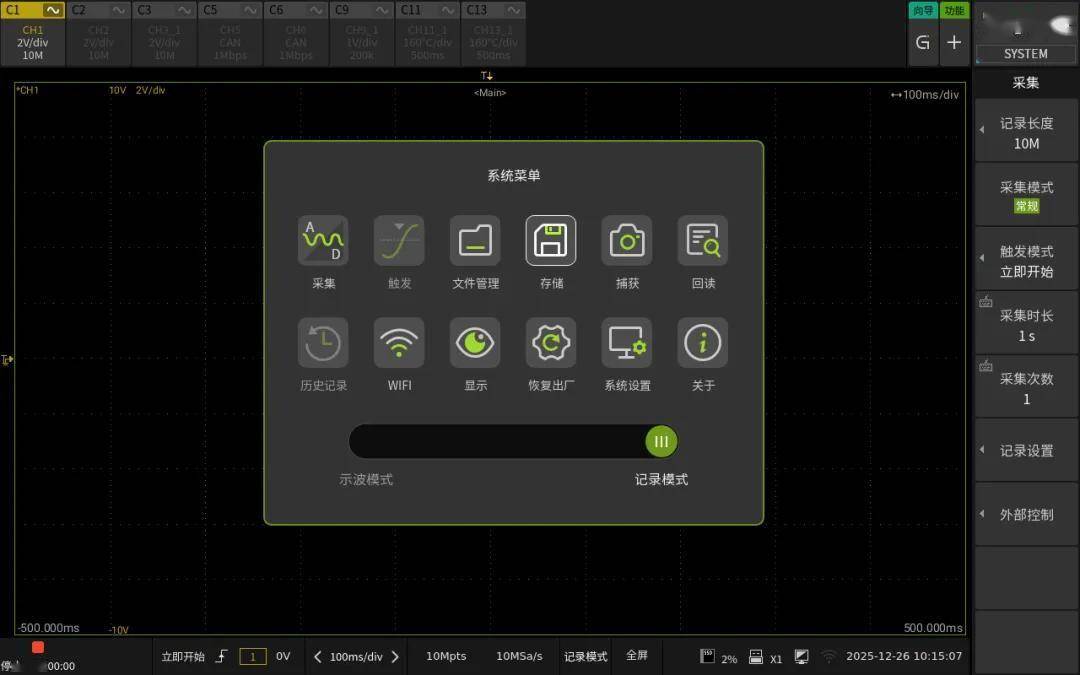

图5 ZDL6000记录模式

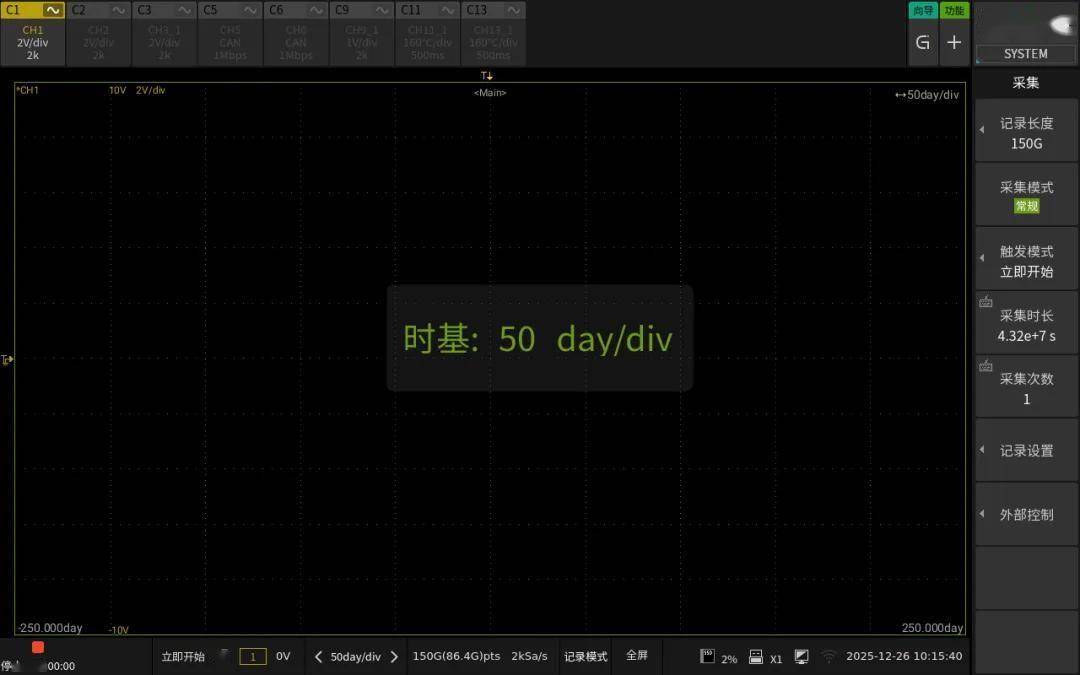

图6 记录模式界面

怎么分析?从实时运算到Python自定义脚本

采集数据是第一步,ZDL6000在提供标准化分析工具的同时,增加开放式的计算能力,大幅提升数据处理的效率(功能一览如图7)。

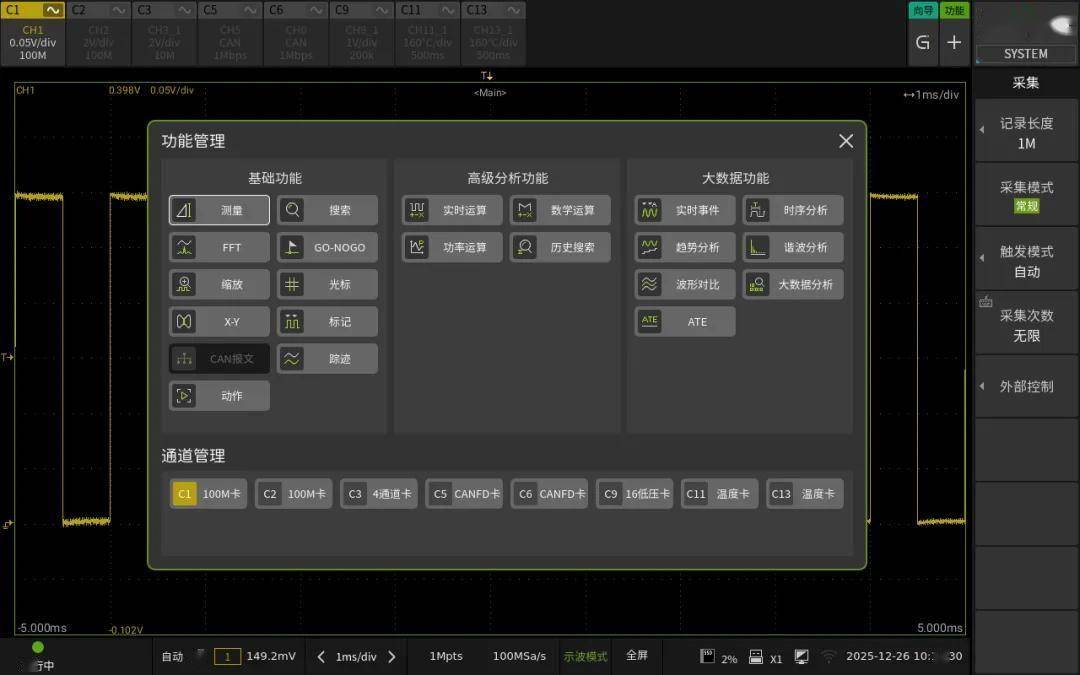

图7 ZDL6000功能一览

多维分析工具

设备内置光标测量、参数搜索、FFT频谱分析、GO-NOGO判定等基础工具,并由底层硬件支持 实时的数学运算、功率分析以及大数据时序分析。

支持Python二次开发

针对特定行业的非标分析需求,ZDL6000支持用户 加载自定义Python脚本(如图8、图9),可将算法 集成至设备,直接在仪器端完成自动化分析与处理。

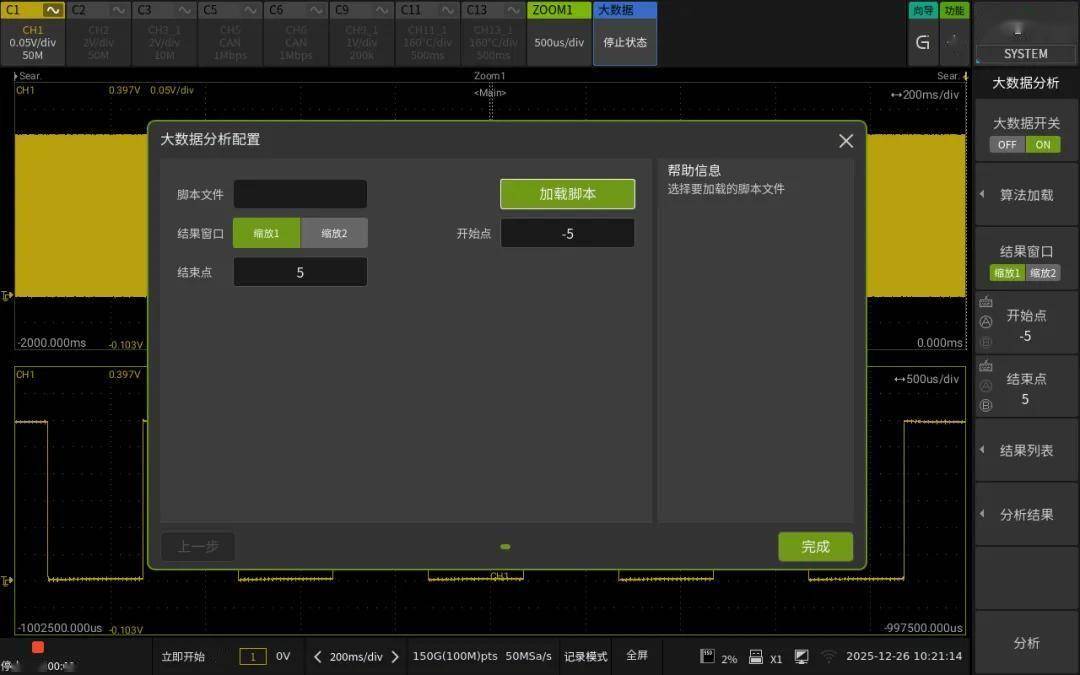

图8 Python脚本加载

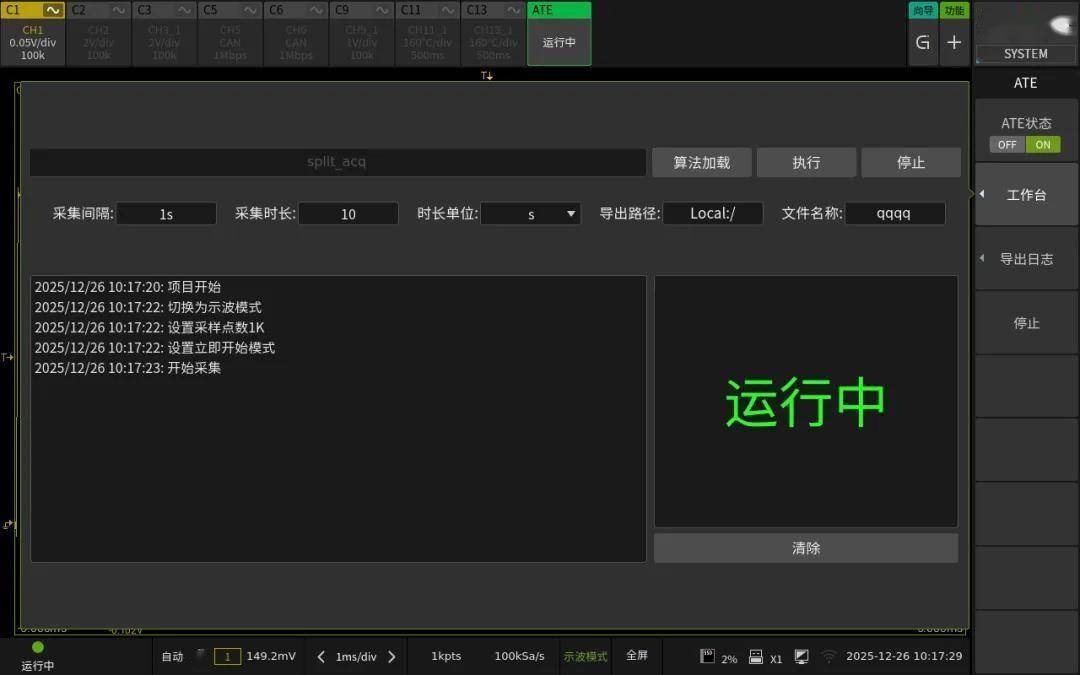

图9 大数据分析运行

怎么存?高吞吐存储与多格式兼容

为了适应工业现场的大数据量写入与后续的PC端处理,ZDL6000在存储配置与数据交互上提供可靠支持。

TB级固态存储

主机最高可选配 2T SSD固态硬盘,确保存储介质能够满足多通道、高采样率下的数据实时写入速度及稳定性要求。

通用格式导出

系统支持将记录数据转换为CSV、MATLAB等多种主流格式(如图10)。工程师无需通过专用软件转换,即可直接将数据导入Excel或MATLAB等PC端软件中进行二次报表制作或深度仿真。

图10 数据格式类型
