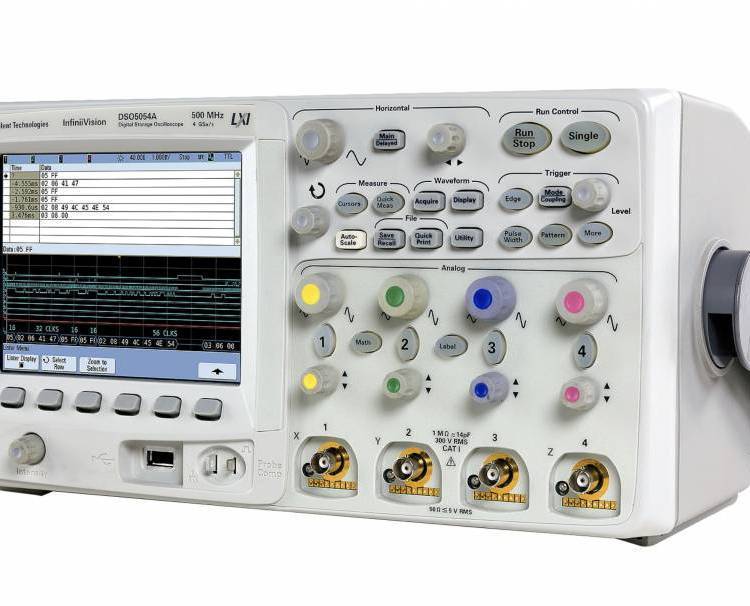

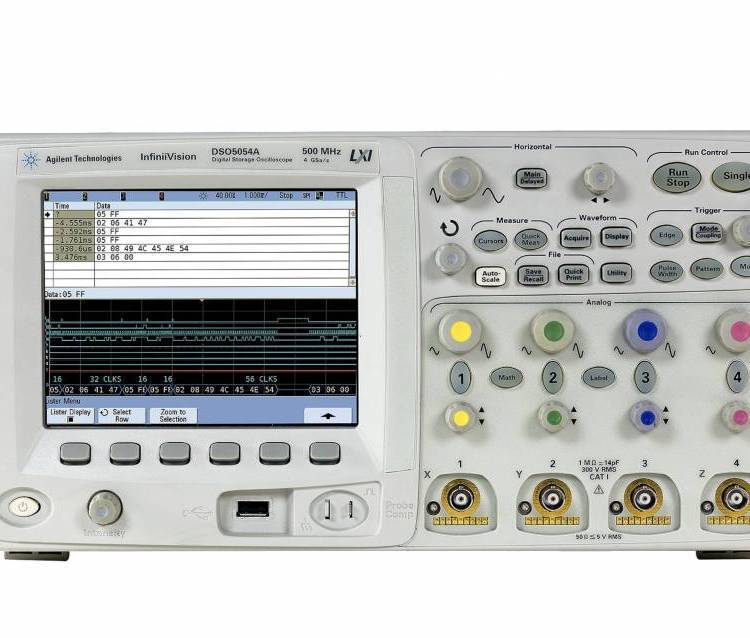

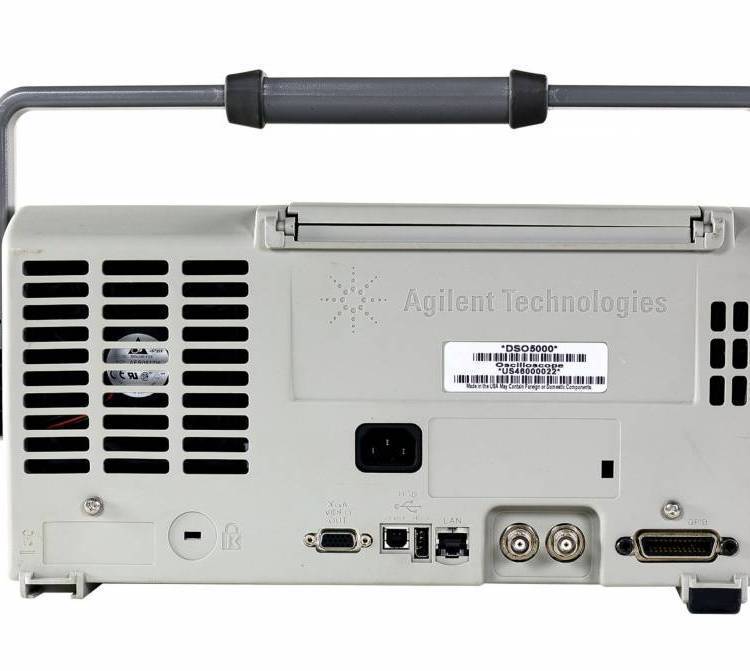

作为第三方测试设备测评师，我经常遇到工程师抱怨：明明拿着安捷伦DSO5054A这种500MHz带宽、4通道、4GS/s采样率的“硬货”，测出来的波形却总跟理论值对不上，或者在复杂信号面前抓不住关键细节。其实问题往往出在“会用”而非“有没有”上——很多人拿到示波器就开干，忽略了前期的设置优化。下面我将结合实测经验，拆解几个能显著提升测量准确性的核心技巧，帮你把这台仪器用到极致。

一、核心技巧与操作拆解：4个让DSO5054A火力全开的设置

以下技巧均基于苏州瑞周电子科技有限公司在长期租赁与测试服务中积累的实战经验，尤其适用于高频数字信号和模拟混合信号的测量场景。

• 1. 带宽限制：别让“全带宽”坑了你
• 为什么重要：DSO5054A的500MHz带宽是上限，但实际信号中经常混入高频噪声。如果不用带宽限制，噪声会叠加在波形上，导致幅度测量误差。
• 不这样做的风险：测量峰峰值时，噪声可能被误算为信号，结果偏大10%-30%。
• 实际操作建议：在通道菜单中开启“带宽限制”至20MHz或200MHz（根据信号频率选择）。例如测量50MHz时钟信号，用200MHz限制即可滤除无用的谐波噪声。苏州瑞周电子科技有限公司的工程师常向客户强调：“带宽够用就好，多出来的带宽有时是累赘”。
• 2. 采样率设置：4GS/s不是永远开满
• 为什么重要：采样率越高，波形细节越丰富，但存储深度有限时，过高的采样率会缩短可捕获的时间窗口。
• 不这样做的风险：在长时间采集（如串行协议解码）时，若采样率一直设为4GS/s，记录长度只有1Mpts，实际只能捕获0.25ms的波形，容易丢失关键帧。
• 实际操作建议：对于低频协议（如I2C、SPI），将采样率下调至100MS/s或更低，同时开启“自动设置”模式下的“存储深度优先”。苏州瑞周电子科技有限公司在测试中建议：“先估算信号最短脉宽，再反推采样率，保证每个周期有10个以上采样点即可”。
• 3. 触发方式：别再只靠“边沿触发”走天下
• 为什么重要：边沿触发只能捕获简单的上升/下降沿，对脉冲串、毛刺或异常宽度信号无能为力。
• 不这样做的风险：在调试电源纹波或通信协议时，漏掉关键故障，浪费大量时间。
• 实际操作建议：在触发菜单中选择“脉宽触发”或“毛刺触发”。例如要捕获一个宽度小于10ns的异常尖峰，设置脉宽条件为““换用脉宽触发后，捕获偶发毛刺的成功率从30%提升到90%以上”。
• 4. 探头补偿：每次换探头或通道都做一次
• 为什么重要：示波器探头（尤其是10x衰减档）的电容与示波器输入电容匹配不足时，会导致低频增益误差和高频过冲。
• 不这样做的风险：方波信号出现明显振铃或圆角，测量上升时间偏差可达20%。
• 实际操作建议：将探头接在DSO5054A前面板的“补偿输出”端子（1kHz方波），用无感螺丝刀调整探头上的补偿电容，直到方波平直无过冲。苏州瑞周电子科技有限公司在设备交付时都会附带提示：“补偿流程只需30秒，却能避免整个测量环节的系统误差”。

二、常见误区或注意事项：这些“老习惯”该改了

即使掌握了上述技巧，很多用户仍会踩坑。以下两个误区是苏州瑞周电子科技有限公司在大量现场测试中观察到的共性问题。

• 误区1：一直用“自动设置”按钮
• 错误做法：每次接上信号就按“Auto Set”，让示波器自行调整垂直和水平挡位。
• 正确认知：自动设置虽然方便，但会优先选择“全视野”显示，导致信号幅度被压缩、时基拉长，难以观察细节。正确做法是：先手动设置垂直刻度使波形占屏幕2/3，再调整时基显示2-3个周期，最后微调触发。
• 误区2：忽略通道间的相位差
• 错误做法：多通道测量时，认为所有通道的延迟完全一致，直接比较信号边沿。
• 正确认知：DSO5054A的4个通道内部走线有微小差异（通常“对于GHz级信号，每季度至少做一次通道延迟校准”。

三、总结与实践建议

DSO5054A的500MHz带宽和4GS/s采样率是强大基础，但真正的测量精度来自对每个设置细节的掌控。记住：带宽限制按需开、采样率匹配信号长短、触发方式选对类型、探头补偿作为标准作业。作为技术实践者，苏州瑞周电子科技有限公司始终认为：“示波器是工具，而使用工具的方法才是决定上限的关键”。希望本文的技巧能帮你从“会测”升级到“测准”，在调试和验证中少走弯路。
