VASP如何计算差分电荷
创始人
2025-07-11 21:10:51
0次

在第一性原理计算中,差分电荷密度(Charge Density Difference, CDD)是一种重要的分析工具,用于揭示成键过程中电荷的重新分布情况。通过计算差分电荷密度,可以直观地观察到电子在不同原子或分子之间的转移情况,从而帮助研究者理解材料的电子结构和化学性质。以下将详细介绍如何使用VASP计算差分电荷密度,并结合我搜索到的资料进行详细说明。

一、差分电荷密度的概念与意义

差分电荷密度是描述体系中电子密度重新分布情况的物理量。其计算公式为:

Δρ =ρAB - ρA - ρB

其中,ρAB 是 AB 体系的电荷密度,ρA 和 ρB 分别是 A 和 B 体系的电荷密度。通过计算差分电荷密度,可以分析成键过程中的电荷转移、结构弛豫前后的电荷变化,以及吸附分子与衬底之间的电荷传输等。

二、计算差分电荷密度的步骤

1. 优化结构

首先需要对整个系统进行结构优化,确保三次自洽计算中使用的FFT网格参数(NGXF, NGYF, NGZF)保持一致。例如,在研究OOH吸附在NiO(111)表面的情况下,需要先优化整个系统的结构。

2. 分别优化片段

接下来,分别对系统中的各个片段进行优化。例如,对于OOH和NiO(111)表面,需要分别进行结构优化,以获得各自的CHGCAR文件,这些文件包含了电荷密度信息。

3. 三次单点能计算

对AB体系、片段A和片段B分别进行单点能计算,得到它们的电荷密度。在计算过程中,需要确保所有体系的ENCUT、网格密度、真空层厚度完全一致,并建议使用Gamma中心K点生成方式。

4. 电荷密度差分计算

使用 chgsum.pl 和 chgdiff.pl 脚本进行电荷密度差分计算。具体步骤如下:

文件准备:将AB、A、B的CHGCAR文件分别重命名为 CHGCAR_AB、CHGCAR_A、CHGCAR_B。

执行差分计算:运行 chgsum.pl 脚本生成 CHGCAR_sum,然后运行 chgdiff.pl 脚本计算电荷密度差分,生成 CHGDIFF.diff 文件。

5. 可视化分析

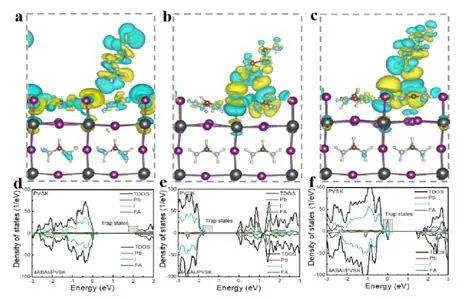

将生成的差分电荷文件导入到VESTA软件中进行可视化。在VESTA中,可以通过设置等值面来显示电荷密度的增加或减少。例如,青色部分表示电荷减小,黄色部分表示电荷增加。

三、INCAR文件设置

在计算过程中,需要设置合适的INCAR文件参数以确保计算的准确性。例如:

NSW = 0:表示不进行结构优化,仅进行单点能计算。

IBRION = -1:表示不使用任何离子优化算法。

LCHARG = .TRUE.:表示写入CHGCAR文件。

ADDGRID = .TRUE.:帮助GGA收敛,确保维数相同,便于矩阵相减。

四、差分电荷密度的可视化

在VESTA中,可以通过以下步骤进行差分电荷密度的可视化:

1. 导入CHGCAR文件:将生成的CHGCAR文件导入到VESTA中。

2. 编辑数据:通过Edit → Edit Data → Volumetric Data → Import功能,导入A和B的CHGCAR文件,并选择“Subtract from current data”操作。

3. 设置等值面:在Import后,可以调整等值面的属性,如颜色、强度等,以更好地观察电荷密度的变化。

五、差分电荷密度的二维图分析

为了进一步分析差分电荷密度,可以生成二维图。具体步骤如下:

1. 选择原子:在VESTA中选择吸附的CO分子和一个临近的原子。

2. 生成二维图:通过Utilities → 2D Data Display → Slice → Calculate the best plane for the selected atoms → OK,生成差分电荷的二维图。

六、差分电荷密度的三维图分析

为了更直观地观察差分电荷密度的分布情况,可以生成三维图。具体步骤如下:

1. 重新命名文件:将 CHGDIFF.vasp 文件重新命名为 CHGCAR。

2. 生成三维图:使用 vaspkit 工具,选择CHGCAR为读取形式,并选择Z方向,生成 PLANAR_AVERAGE.dat 文件。

3. 作图:将生成的文件导入Origin软件中作图,观察Z方向的平均差分电荷密度的变化。

七、差分电荷密度的应用

差分电荷密度在多个领域有广泛的应用,包括:

成键过程分析:通过差分电荷密度可以分析成键过程中的电荷转移和极化方向。

结构弛豫分析:可以观察结构弛豫前后电荷的变化,从而理解材料的稳定性。

吸附体系分析:可以分析吸附分子与衬底之间的电荷传输情况,这对于催化反应的研究尤为重要。

八、注意事项

1. 保持晶胞一致:在计算差分电荷密度时,需要确保AB、A、B三个体系的晶胞大小一致,并且原子位置固定于AB系统中。

2. 保持网格一致:在分别计算三个结构时,要主要保持三个结构的NGX、NGY、NGZ参数一致,以确保计算结果的准确性。

3. 检查收敛性:在计算过程中,需要检查收敛性,确保电荷密度的计算结果稳定。

九、总结

差分电荷密度是分析材料电子结构的重要工具,通过VASP软件可以方便地进行计算和可视化。通过上述步骤,研究者可以深入理解成键过程中的电荷转移情况,从而为材料设计和性能优化提供理论支持。在实际应用中,差分电荷密度的计算和分析需要结合具体的实验数据和理论模型,以获得更准确的结论。
