汽车电子 PCB 与手机、电脑的 PCB 看似相似，实则是 “特种装备”。它们要在 - 40℃的寒冬启动，在 150℃的发动机舱持续工作，还要承受车辆颠簸的持续振动、雨水冲刷的潮湿侵袭，以及油污、盐分的化学腐蚀。这些极端环境对 PCB 的工艺提出了远超消费电子的特殊要求 —— 从材料选择到制造流程，每一步都要围绕 “可靠性” 和 “耐久性” 设计，确保在汽车 15 年 / 20 万公里的生命周期内零失效。

耐高温：在 “火炉” 中稳定工作

发动机舱的温度常超过 125℃，变速箱附近甚至可达 150℃，普通 PCB 的 FR-4 基材在这种环境下会出现玻璃化转变（变硬变脆），导致线路脱落。汽车电子 PCB 必须采用 “耐高温基材”，就像给电路穿上防火服。

高 Tg 基材是基础配置，Tg（玻璃化转变温度）需≥170℃（普通 FR-4 约 130℃），确保在 150℃下仍保持机械强度。某测试显示，Tg170℃的基材在 150℃持续加热 1000 小时后，抗弯强度下降仅 5%，而普通基材下降达 30%。更极端的环境（如涡轮增压器附近）则需使用 PI（聚酰亚胺）基材，Tg 高达 260℃，能短期承受 200℃高温。

厚铜设计应对大电流发热。汽车电机控制器、BMS（电池管理系统）的 PCB 需要通过大电流（50-200A），线路铜层厚度通常为 70-105μm（普通 PCB 为 18-35μm），像加粗的水管减少水流阻力一样，降低线路电阻和发热。某电动车 BMS 的 PCB 采用 105μm 厚铜后，持续大电流下的温度比 35μm 铜层低 15℃，避免了热失控风险。

无铅焊料兼顾耐高温与环保。传统锡铅焊料熔点 183℃，在发动机舱易软化，汽车电子需用无铅焊料（如 SAC305，锡 - 银 - 铜合金），熔点 217℃，在 150℃下仍保持刚性。但无铅焊料的焊接温度更高（250-260℃），要求 PCB 的耐热性同步提升，因此焊盘常做镀金处理（金层厚度 0.1-0.2μm），防止高温氧化。

抗振动：在 “颠簸路面” 保持连接

车辆行驶时的持续振动（频率 10-2000Hz，加速度 20G），会让 PCB 上的焊点和通孔反复承受应力，普通 PCB 的焊点可能在 10 万次振动后脱落，而汽车电子要求能承受 100 万次以上振动（相当于车辆行驶 20 万公里）。

加强型通孔设计是关键。汽车 PCB 的盲孔和埋孔需采用 “厚壁电镀”，孔壁铜层厚度≥25μm（普通 PCB 约 20μm），且孔口做圆角处理（半径≥0.1mm），减少应力集中。某测试显示，厚壁电镀的通孔在 100 万次振动后，电阻变化仅 3%，而普通通孔达 15%，甚至出现裂纹。

元器件固定工艺也需强化。大型元件（如电容、连接器）底部需涂覆 “红胶”（一种高温固化的环氧树脂），固化后形成刚性连接，防止振动时引脚断裂。红胶的涂布面积需覆盖元件底部的 80% 以上，且边缘距离焊盘≥0.2mm，避免污染焊点。某车载雷达 PCB 通过红胶固定后，元件脱落率从 0.5% 降至 0.01%。

防腐蚀：抵御 “液体与气体侵袭”

汽车 PCB 会接触雨水、洗车液、油污、蓄电池漏液（含硫酸）等液体，以及尾气中的硫化物、沿海地区的盐雾，这些都会腐蚀铜层和焊点，因此 “防腐蚀工艺” 必不可少。

阻焊层强化是第一道防线。汽车 PCB 的阻焊层厚度需达 25-50μm（普通 PCB 约 15-30μm），且覆盖所有非焊盘区域，包括线路边缘和通孔周围。阻焊层材料需耐化学腐蚀 —— 在 70℃的 5% 硫酸溶液中浸泡 24 小时，外观无起泡、脱落，绝缘电阻保持≥10⁹Ω。某测试显示，加厚阻焊层的 PCB 在盐雾测试（5% 氯化钠溶液，35℃，1000 小时）后，焊点腐蚀面积比普通 PCB 少 80%。

表面处理工艺需兼顾导电与防腐。传统的沉金工艺（金层 0.05-0.1μm）耐腐蚀性有限，汽车电子常用 “化学镍金 + 浸锡” 复合处理：镍层（5-8μm）阻挡铜扩散，金层（0.1-0.2μm）提供焊接性，外层再浸一层锡（1-2μm）增强耐蚀性。这种复合层在盐雾测试中的表现，比单纯沉金提高 2 倍以上。

高可靠性测试：模拟 “一生的考验”

汽车电子 PCB 的测试标准远比消费电子严苛，需通过一系列 “极限测试”，模拟车辆全生命周期的各种恶劣环境：

温度循环测试需经历 - 40℃至 125℃的 1000 次循环（每循环 30 分钟），远超过手机的 - 20℃至 70℃、500 次循环标准。循环后检测所有焊点和通孔，要求导通电阻变化≤10%，无裂纹或脱落。某车载 ECU（电子控制单元）PCB 通过该测试后，在实车路试中表现稳定，未出现因温度变化导致的故障。

振动测试采用 “三轴向随机振动”，X、Y、Z 三个方向各振动 20 小时（总 60 小时），频率 10-2000Hz，加速度 20G。测试后用 X 射线检测焊点内部是否有空洞，合格率需 100%。某电动车电机控制器 PCB 经振动测试后，所有焊点均无异常，满足 ISO 16750 标准要求。

功能安全验证是汽车电子独有的要求。根据 ISO 26262 功能安全标准，自动驾驶相关的 PCB（如毫米波雷达、激光雷达）需达到 ASIL B-D 级（等级越高，要求越严），这意味着 PCB 的失效概率需低于 10⁻⁸/ 小时。为满足这一要求，PCB 需采用 “冗余设计”—— 关键线路和通孔重复布置，即使一处失效，另一处仍能正常工作。

不同部位的 PCB 工艺差异

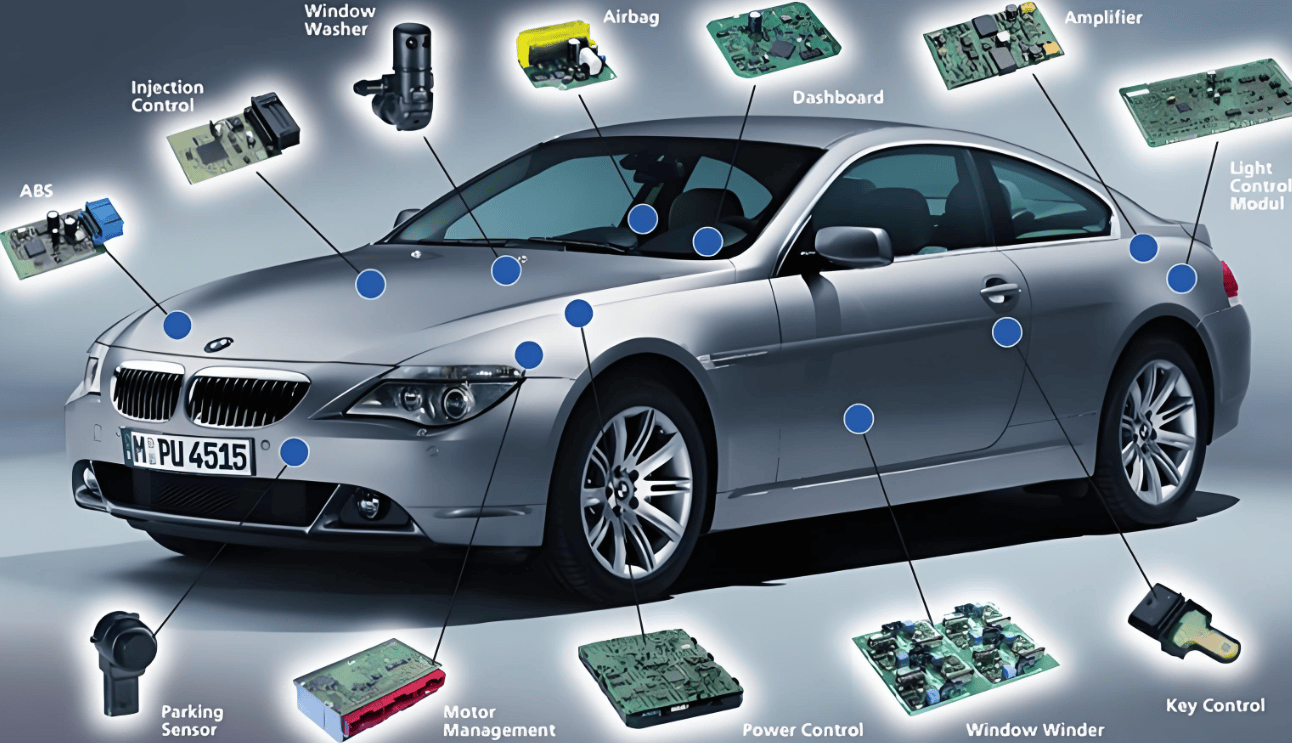

汽车不同部位的 PCB 面临的环境不同，工艺需求也各有侧重：

• 发动机舱 PCB（如 ECU、变速箱控制器）：需耐 150℃高温、抗油污，采用 PI 基材 + 105μm 厚铜 + 复合表面处理，振动测试需达 20G 加速度。

• 底盘 PCB（如 ABS 控制器、悬挂传感器）：重点抗振动和盐雾腐蚀，采用加厚阻焊层 + 红胶固定元件，盐雾测试≥1000 小时。

• 车内 PCB（如仪表盘、中控屏）：环境较温和，但需低 VOC（挥发性有机物）材料（避免异味），采用无铅焊料 + 低挥发阻焊剂，满足车内空气质量标准。

• 新能源汽车电池 PCB（BMS）：需耐高电压（500V 以上）和大电流，采用加强绝缘层（厚度≥0.2mm）、间距≥0.5mm 的高压线路，以及防阻燃基材（UL94 V-0 级）。

汽车电子 PCB 的特殊工艺，是 “极端环境适应性” 与 “零失效目标” 共同作用的结果。每一项工艺要求背后，都是对车辆安全的极致追求 —— 毕竟，PCB 的任何微小故障，都可能影响行车安全。随着电动车、自动驾驶的发展，汽车电子 PCB 还将面临更高温度、更大电流、更复杂电磁环境的挑战，推动基材、制造和测试技术持续创新，让汽车在各种环境下都能 “安全可靠地奔跑”。
