前言

随着电子设备功率等级与功能复杂度的同步提升，电路保护元件的可靠性成为整机寿命的关键变量。凭借非线性伏安特性，压敏电阻可在极短响应时间内泄放大电流并钳位过电压，显著降低敏感器件失效风险。TDK面向通信系统、家用电器及大功率电源等多元场景，相继推出S14、S10及S20系列金属氧化物引线压敏电阻器，进一步拓宽了过压保护方案的设计边界。

据我们近期拆解报告显示，华为数字电源模块、问界充电枪以及甲骨文服务器电源模块内部均采用了TDK上述系列压敏电阻，为系统长期高负载运行提供了稳定的安全防护。

TDK压敏电阻

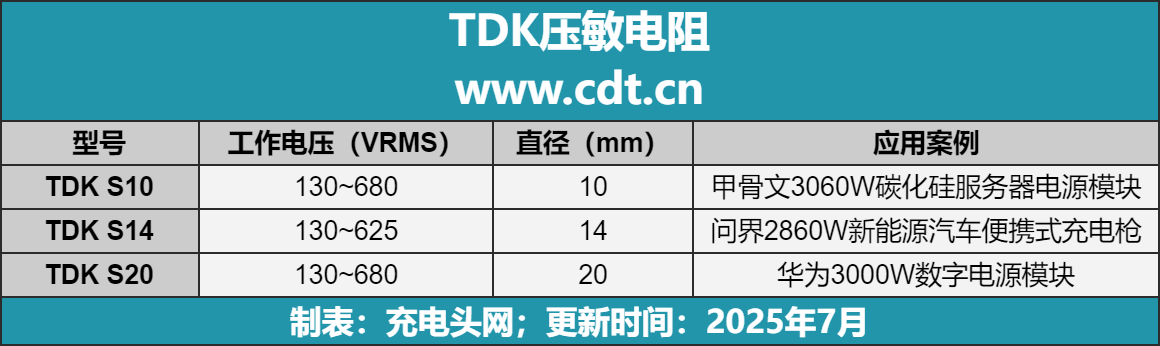

文中出现的TDK压敏电阻部分参数如上表所示，下文将为您详细介绍。

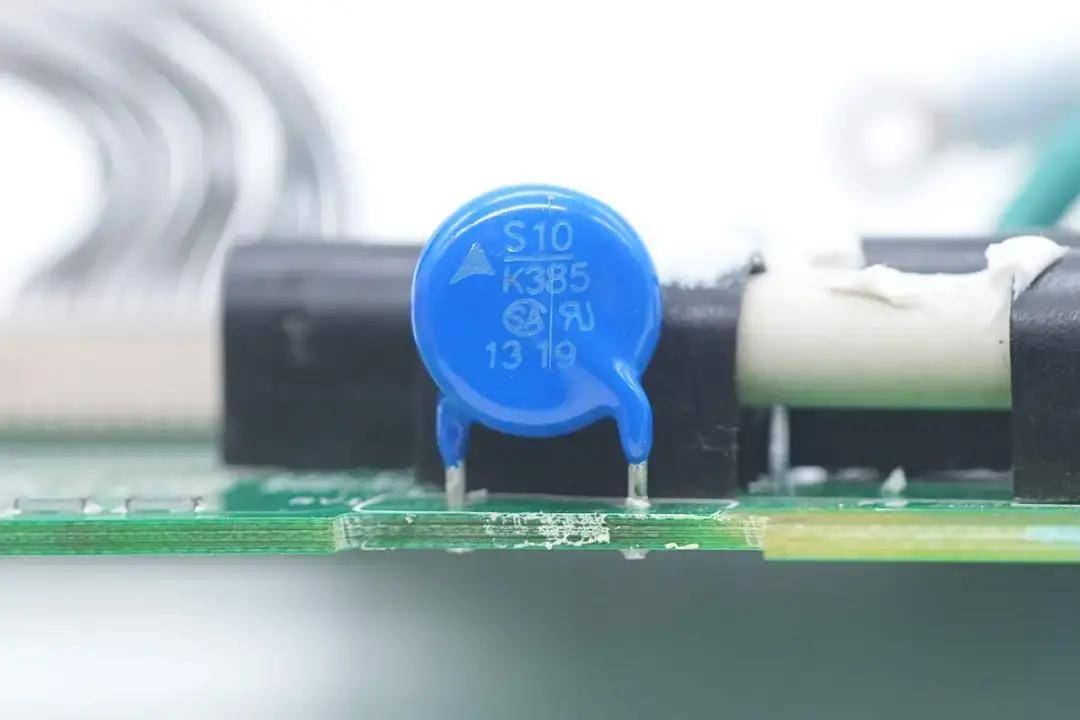

TDK S10压敏电阻器

S10系列配备的是10mm直径的磁盘，工作电压范围为130VRMS 至680VRMS 。这些紧凑型PSpice模型模块的浪涌电流额定值高达2500A，环境温度高达+105°C时无降额。

应用案例

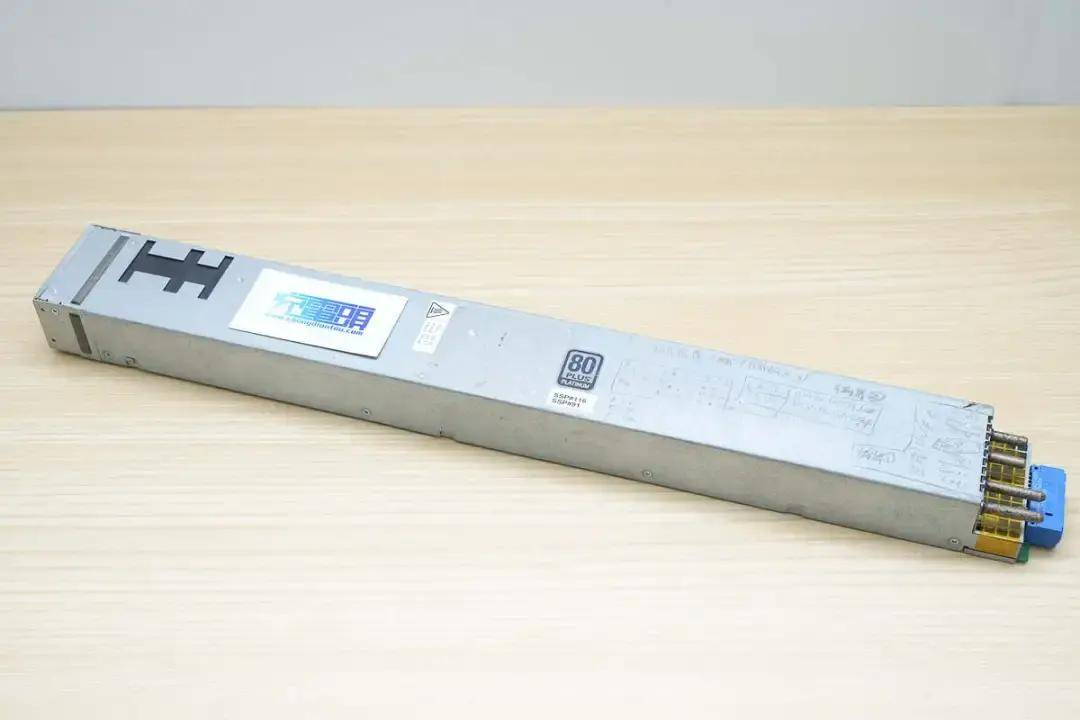

甲骨文3060W碳化硅服务器电源模块

甲骨文服务器电源模块输入输出均为专用接口，采用热拔插设计。电源模块支持200-277V交流和240-380V直流输入，输出为12.3V 244A，最大输出功率为3060W。电源模块内置散热风扇，并设有指示灯指示电源运行状态。

相关阅读：

1、拆解报告：甲骨文3060W碳化硅服务器电源模块

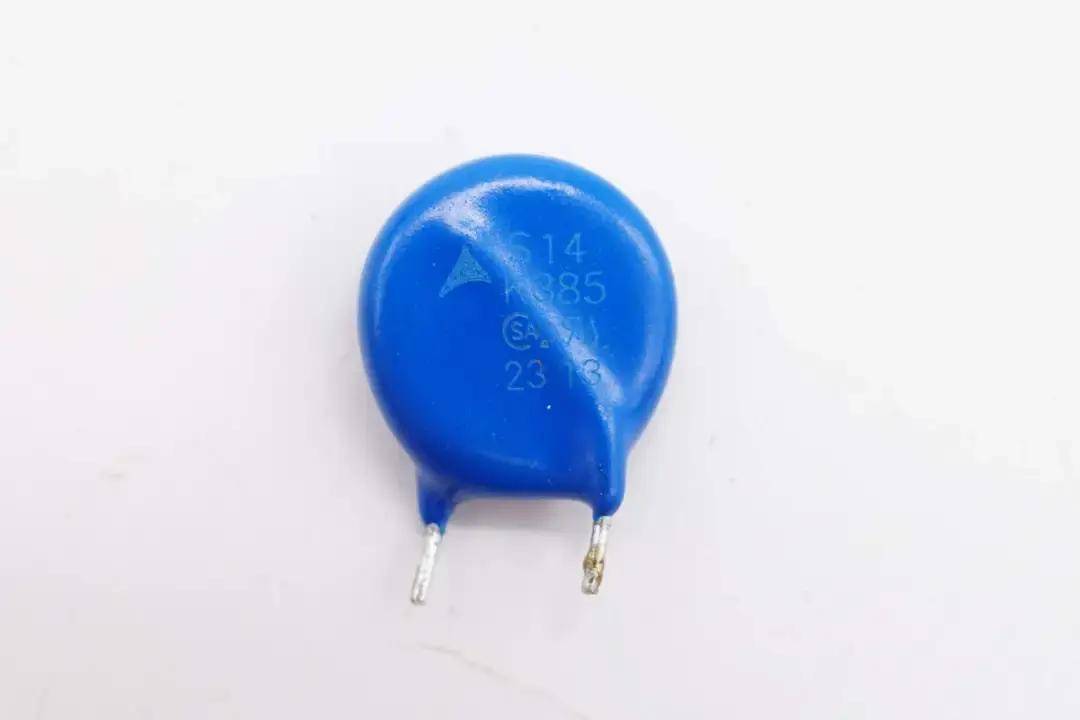

TDK S14压敏电阻器

S14压敏电阻器配备的是14mm直径的磁盘，工作电压范围为130VRMS至625VRMS，浪涌峰值电流范围为4.5kA至6kA，电容范围为260pF至440pF。

应用案例

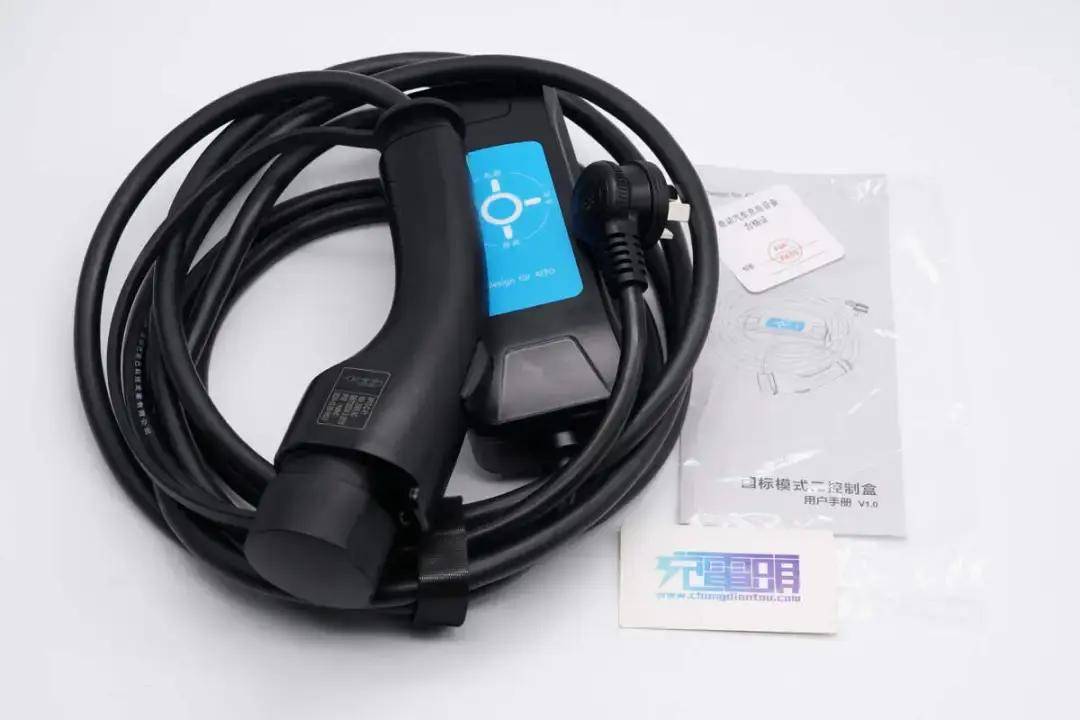

问界2860W新能源汽车便携式充电枪

问界便携式新能源汽车充电枪配有收纳包，方便在车内或家中收纳，携带方便。充电枪为一体化设计，设有16A插头，支持13A充电电流，充电功率为2860W。这款充电枪控制盒设有四颗指示灯，分别用于电源指示、连接指示、充电指示和故障指示功能，满足日常使用需求。

相关阅读：

1、拆解报告：问界2860W新能源汽车便携式充电枪

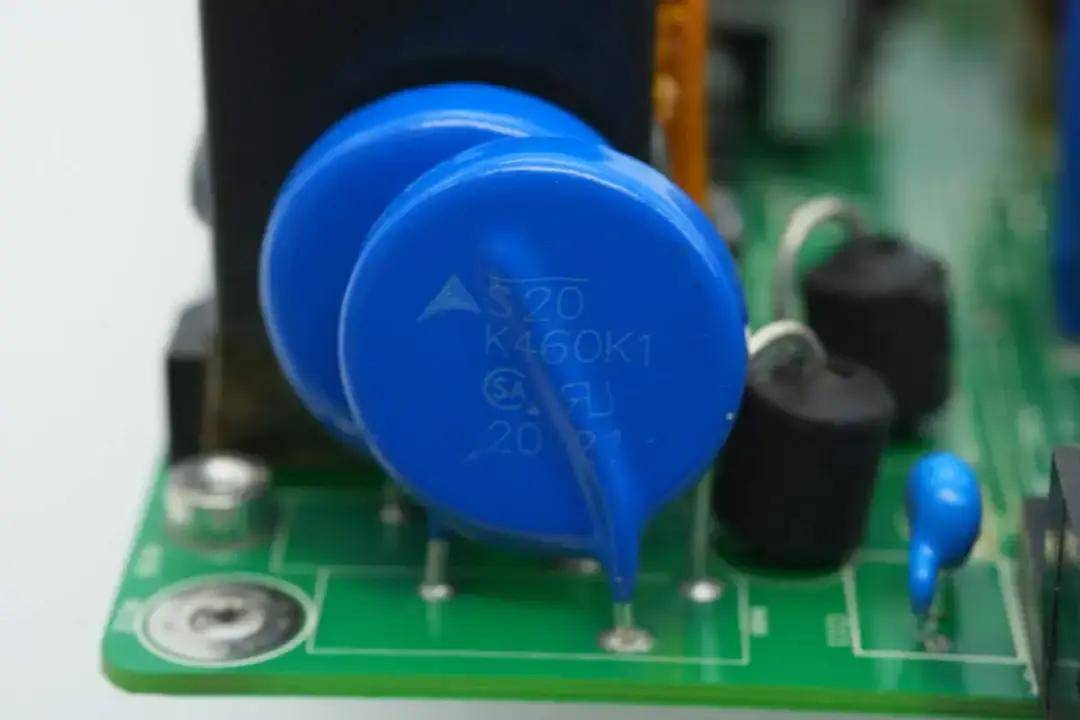

TDK S20压敏电阻器

S14压敏电阻器配备的是20mm直径的磁盘，工作电压范围为130VRMS至680VRMS，浪涌峰值电流范围为10kA至12kA，电容范围为450pF至2400pF。

应用案例

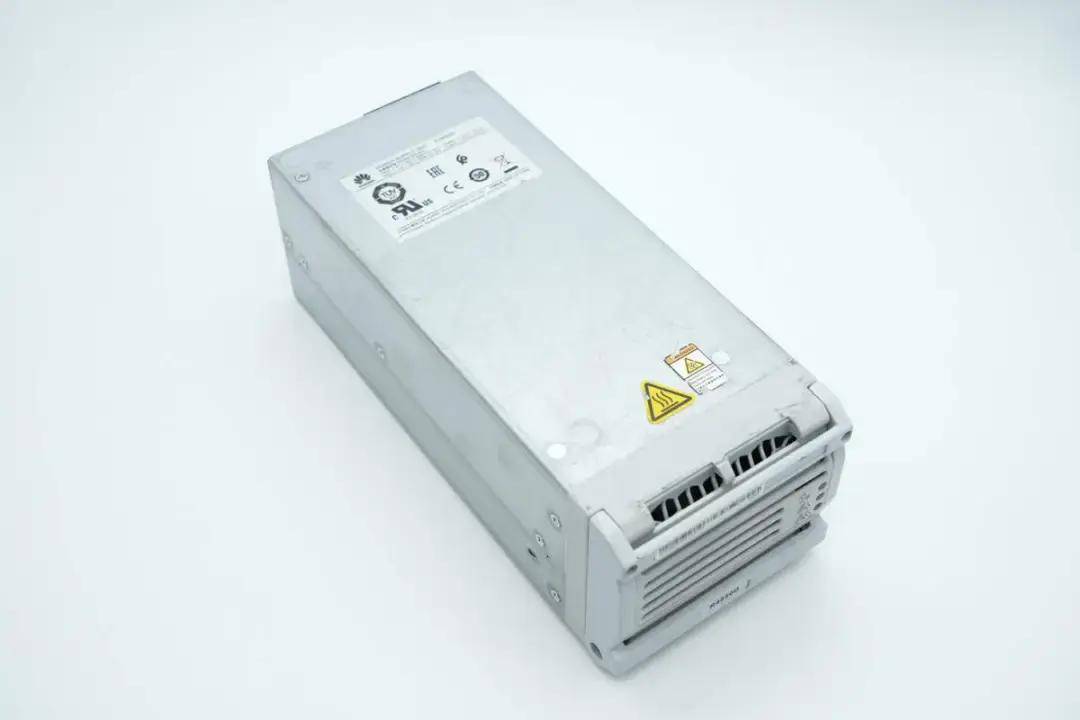

华为3000W数字电源模块

华为R4850G1电源模块采用金属外壳，模块前端设有安装卡扣，使用螺丝组装固定。模块额定输入电压为200-240V，输出功率为3000W，低压输入时输出功率为1200W。模块前端设有散热风扇和指示灯，尾部设有连接器，用于交流输入和直流输出以及通信连接，便于替换维护。

相关阅读：

1、拆解报告：华为3000W数字电源模块

充电头网总结

在对华为3000W数字电源、甲骨文3060W碳化硅服务器电源以及问界2860W便携充电枪的拆解中，我们了解到三款大功率电源模块均搭载了TDK压敏电阻。无论是S10、S14还是S20规格，TDK压敏电阻都以10-20mm尺寸实现了4.5~12kA的浪涌峰值电流吸收能力，成为高功率密度电源抵御瞬态过压的关键器件。
