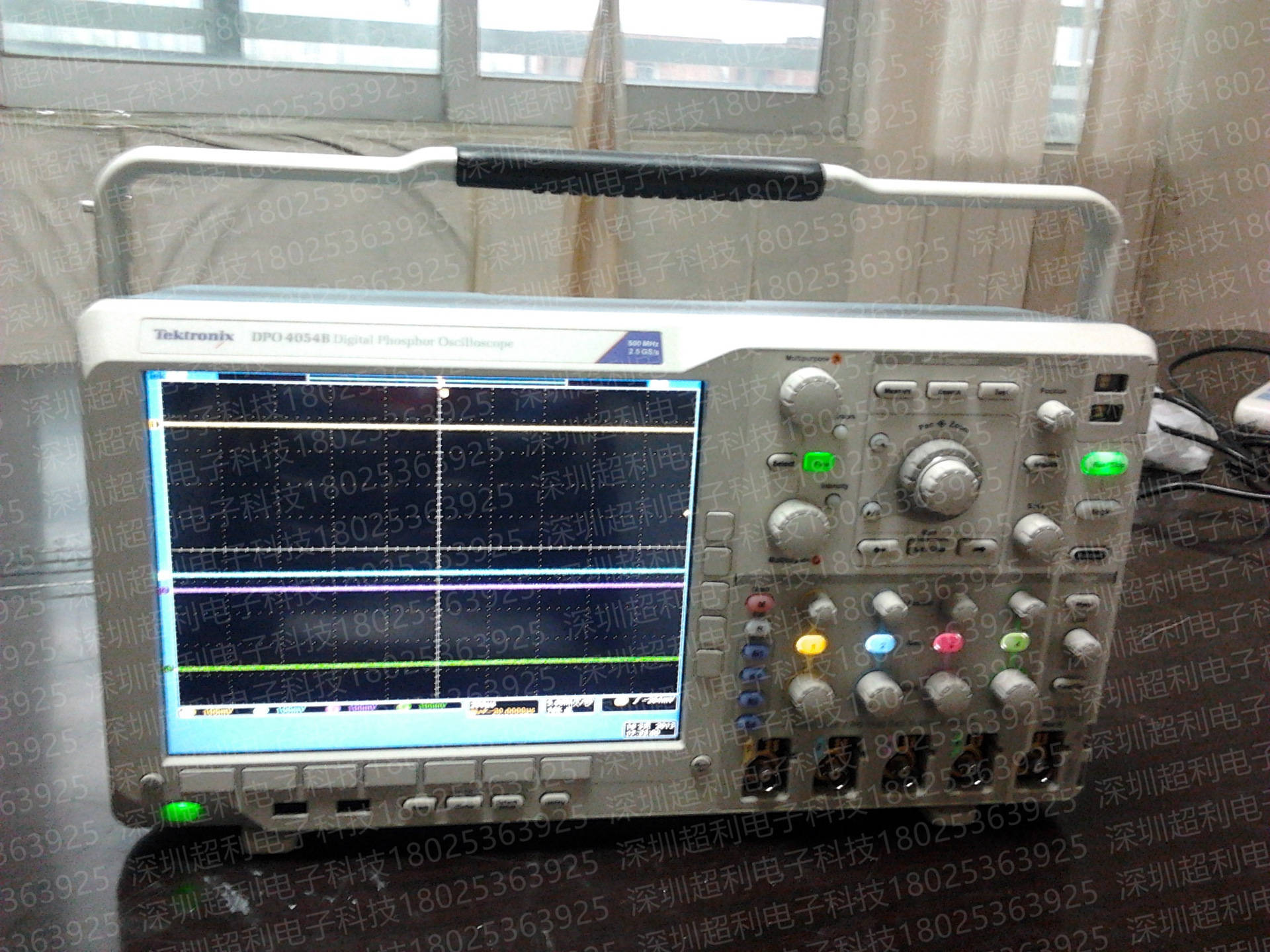

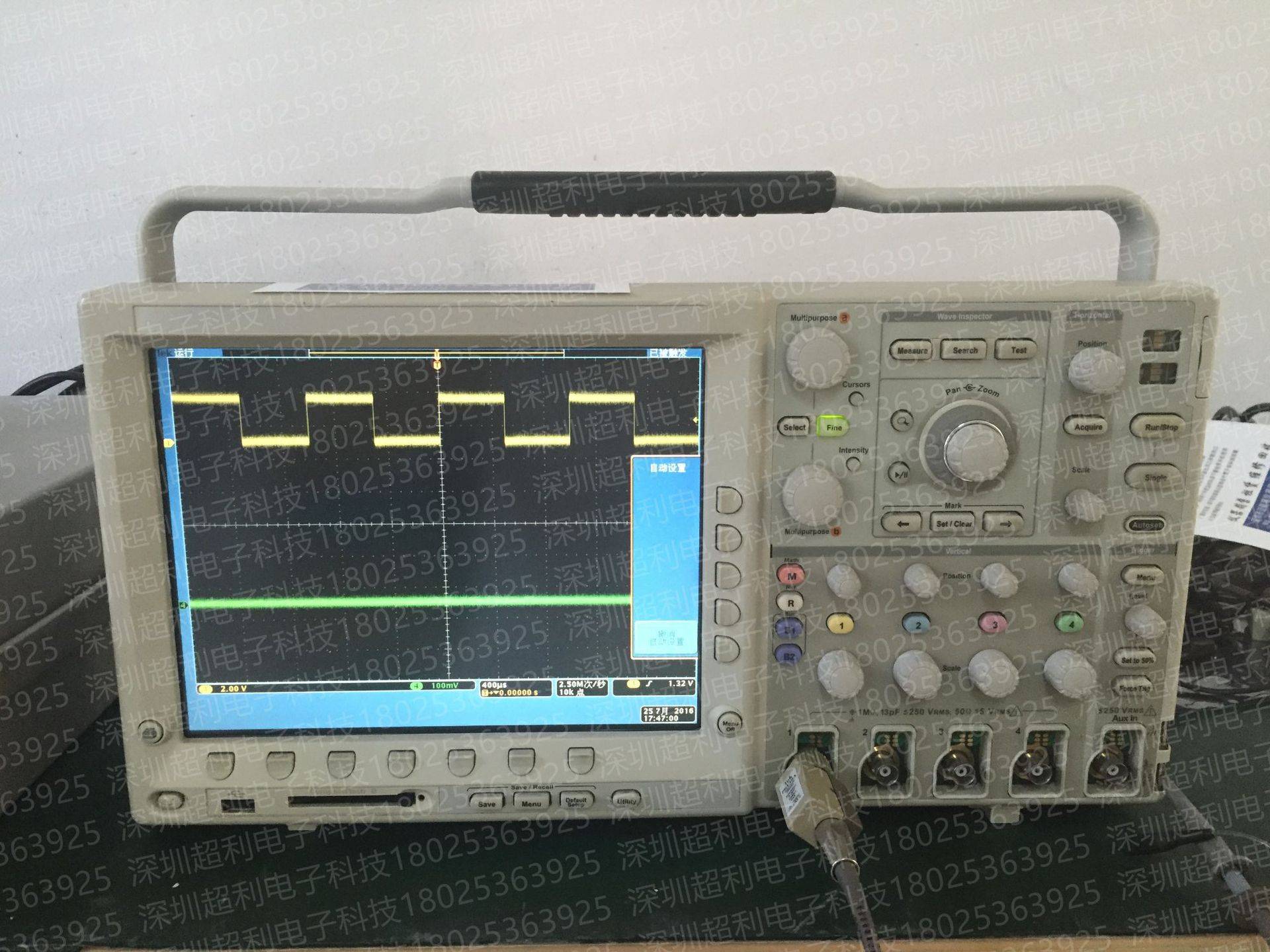

美国泰克（Tektronix）DPO4104B混合信号示波器

MSO/DPO4000B系列示波器，您可以使用一台仪器查看模拟信号、数字信号和串行信号，迅速找到和诊断复杂的嵌入式系统设计中的问题。由于高达1 GHz的带宽及所有通道上5倍的过采样率，您可以获得必要的性能，查看快速变化的信号细节。MSO/DPO4000B上所有通道标配高达20 M点的深记录长度，可以捕获长信号活动窗口，同时保持精细的定时分辨率。

泰克DPO3054示波器泰克DPO4104B示波器垂直系统

特点

MSO4034B

DPO4034B

MSO4054B

DPO4054B

MSO4104B

DPO4104B

输入通道数量

4

模拟带宽（–3dB） 5 mV/div – 1 V/div

350 MHz

500 MHz

1 GHz

计算的上升时间5 mV/div （典型值）

1 ns

700 ps

350 ps

硬件带宽极限

20 MHz或250 MHz

输入耦合

AC, DC

输入阻抗

1 MΩ±1%, 50 Ω±1%

输入灵敏度范围, 1 MΩ

1 mV/div - 10 V/div

输入灵敏度范围, 50 Ω

1 mV/div - 1 V/div

垂直分辨率

8位（采用Hi-Res时11位）

zui大输入电压, 1 MΩ

300 VRMS CAT II,, 峰值≤±425 V

zui大输入电压, 50 Ω

5 VRMS, 峰值≤± 20 V

DC增益精度

± 1.5%,在温度超过30℃时以0.10%/℃速度下降

通道到通道隔离度（任何两条垂直标度相等的通道）

对Volts/div设置相等的任意两条通道, 在≤100 MHz时≥100:1, > 100 MHz到额定带宽时≥30:1

偏置范围

范围

1 MΩ

50 Ω

1 mV/div - 50 mV/div

±1 V

±1 V

50.5 mV/div – 99.5 mV/div

±0.5 V

±0.5 V

100 mV/div - 500 mV/div

±10 V

±10 V

505 mV/div - 995 mV/div

±5 V

±5 V

1 V/div - 5 V/div

±100 V

±5 V

5.05 V/div - 10 V/div

±50 V

NA

垂直系统数字通道

特点

所有MSO4000B型号

输入通道数量

16条数字通道（D15到D0）

门限

每条通道单独设置门限

门限选择

TTL, CMOS, ECL, PECL, 用户自定义

用户自定义门限范围

± 40 V

zui大输入电压

± 42 Vpeak

门限精度

±（100 mV +3%的门限设置）

输入动态范围

30 Vp-p ≤ 200 MHz

10 Vp-p >200 MHz

zui小电压摆幅

400 mV

输入阻抗

100 kΩ

探头负荷

3 pF

垂直分辨率

1位

水平系统模拟通道

特点

DPO4034B

MSO4034B

DPO4054B

MSO4054B

DPO4104B

MSO4104B

zui大采样率（所有通道）

2.5 GS/s

2.5 GS/s

5 GS/s

zui大记录长度（所有通道）

20 M点

在zui高采样率时捕获的zui大时长（所有通道）

8 ms

8 ms

8 ms

时基范围 （S/div）

1 ns – 1,000 s

400 ps – 1,000 s

时基延迟时间范围

–10格到5000 s

通道到通道偏移校正范围

±125 ns

时基精度

在任何≥1 ms间隔上±5 ppm

水平系统数字通道

特点

所有MSO4000B型号

zui大采样率（主时基）

500 MS/s （2 ns分辨率）

zui大记录长度（主时基）

20 M点

zui大采样率（MagniVu）

16.5 GS/s （60.6 ps分辨率）

zui大记录长度 （MagniVu）

10k点，以触发点为中心

zui小可检测脉宽

1 ns

通道到通道偏移

200 ps典型值

zui大输入切换速率

500 MHz

可以作为逻辑方波准确复制的zui大频率正弦波。每条通道上要求使用短接地扩展装置。

这是zui小摆幅时的zui大频率。在更高的幅度时可以实现更高的切换速率。

触发系统

特点

说明

主要触发模式

自动触发, 正常触发和单次触发

触发耦合

DC, AC,HF抑制（衰减>50 kHz）, LF抑制（衰减<50 kHz）, 噪声抑制（降低灵敏度）

触发释抑范围

20 ns - 8 s

触发灵敏度

特点

说明

内部DC 耦合

1 M? 路径

（所有型号）

50 ? 路径

（MSO/DPO4054B, MSO/DPO4034B）

For 1 mV/div to 4.98 mV/div; 0.75 div from DC to 50 MHz, increasing to 1.3 div at rated bandwidth

For ≥5 mV/div; 0.4 div from DC to 50 MHz, increasing to 1 div at rated bandwidth

50 ? 路径

（MSO/DPO4104B）

0.4 div from DC to 50 MHz, increasing to 1 div at rated bandwidth

外部（辅助输入）

辅助输入

DC - 50 MHz 为200 mV, 仪器带宽时提高到500 mV

触发电平范围

特点

说明

任意通道

从屏幕中心±8格

外部（辅助输入）

±8 V

触发模式

模式

说明

边沿

任何通道或前面板辅助输入上的正或负斜率。耦合包括DC, AC, 高频抑制, 低频抑制和噪声抑制

顺序（B触发）

按时延-4 ns到8 s触发，或按事件延迟触发-1到4,000,000个事件

脉宽

在>、<、=或≠特定时间周期的正脉冲或负脉宽上触发

超时

在规定时间内未检测到脉冲时触发（4 ns-8 s）。

矮脉冲

当一个脉冲跨过一个门限但在再次跨过*个门限前未能跨过第二个门*触发

逻辑

在通道的任何逻辑码型变成假时或在时间内保持为真时触发采集。可以使用任何输入作为时钟，寻找时钟边沿上的码型。四条输入通道的码型（AND, OR, NAND, NOR）定义为高、低或无所谓

建立时间/保持时间

当任意两条输入通道中存在的时钟和数据之间的建立时间和保持时间超过门*触发

上升/下降时间

在脉冲边沿速率快于或慢于值时触发采集。斜率可以是正、负或任意

视频

NTSC, PAL和SECAM视频信号所有行、奇数、偶数或所有场上触发
