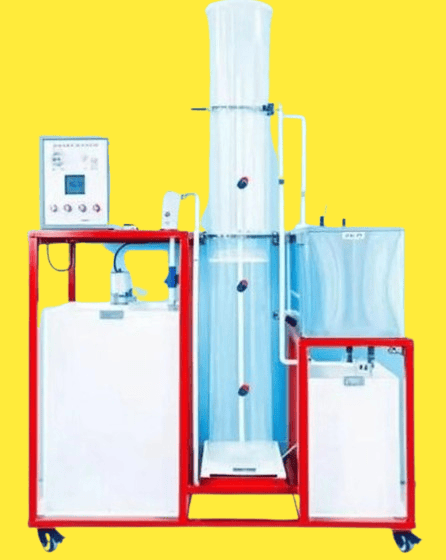

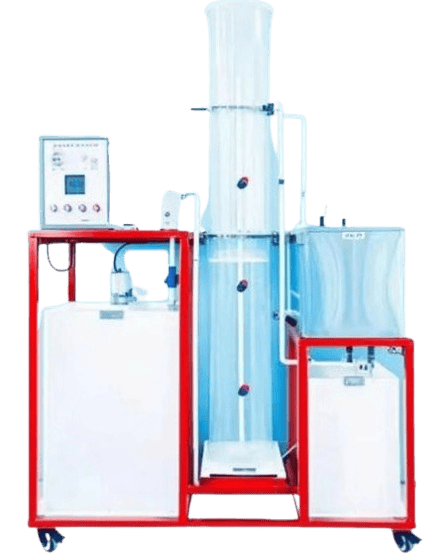

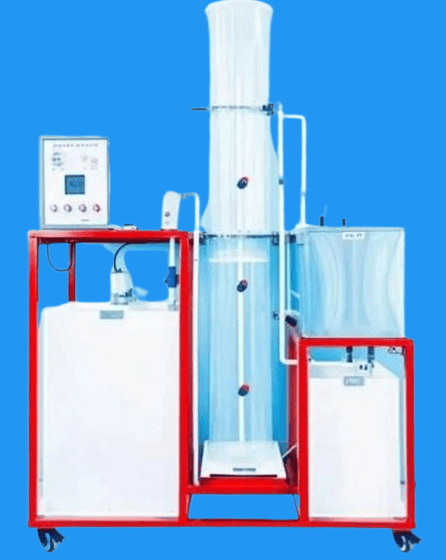

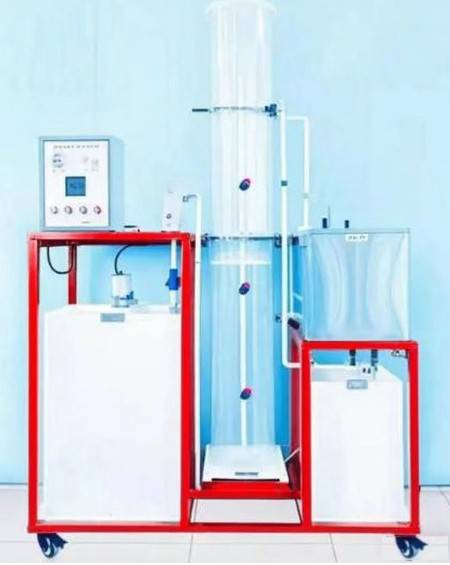

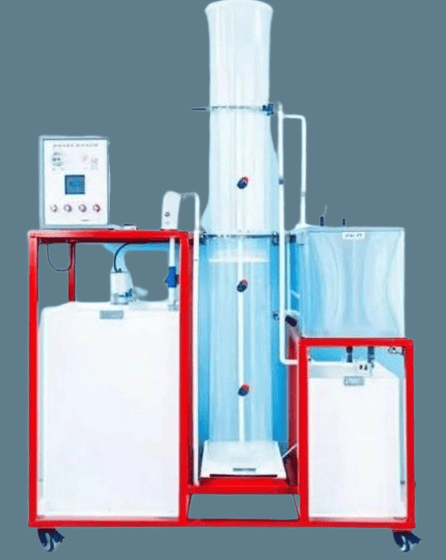

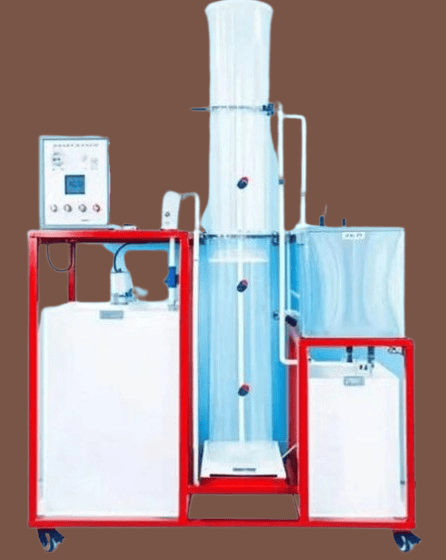

JGKY-1W9Q型IC厌氧反应器塔实验装置
IC厌氧反应实验
实验目的：
IC（internal circulation）反应器是新一代高效厌氧反应器，废水在反应器中自下而上流动，污染物被细菌吸附并降解，净化过的水从反应器上部流出。
1.了解IC的内部构造。
2.掌握IC的启动方法，颗粒污泥的形成机理。
3.就某种污水进行动态试验，以确定工艺参数和处理水的水质。
主要配置：
IC厌氧反应器、循环泵、进水泵、流量计、恒温水浴、温控仪、配水箱、温度控制系统、不锈钢框架、控制屏。
技术参数：
- 工作电源：AC220V±10%、50Hz，单相三线制，功率1200W。
- 处理水量：2～4L/h。
3.IC厌氧反应器：透明有机玻璃材质，尺寸Φ530mm×1400mm，其上有进水阀、排泥阀、出水阀、气阀、取样口1批等。
4.不锈钢加热恒温水浴1套、数字温度控制仪1台、温度控制系统1套。
5.计量泵1台、循环水泵1台、沼气流量计1台。
6.原水箱和清水箱各1只：水箱底板上安装有放空阀，方便将水排净。
7.搅拌电机1台（功率25W、转速90rpm）、不锈钢搅拌桨1套。
8.控制屏和框架均为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。
9.外形尺寸：1100×500×2200mm，框架为可移动式设计，带脚轮及禁锢脚。
产品视频介绍
JGTG-2 69 型 IC 厌氧反应器实验装置
一、实验目的：
厌氧消化工艺从 1860 年法国工程师 M O ur a S 采用厌氧方法处理经沉淀的固体物质开始 , 已经有 100 多年的历史。
迄今为止 , 厌氧反应器已发展到第二代内循环
二、主要技术指标及参数：
1 、环境温度： 5 ℃ ～ 40 ℃
2 、 处理水量： 2 ～ 4 L/h 、
3 、 圆柱体 外 径为 Φ 20 0mm× 15 00mm 。
4 、 装置外形尺寸： 10 00mm× 4 00mm×2 0 00mm
5 、 工作电源： AC220V±10% 、 50Hz ，单相三线制，功率 80 0W ，安全保护：具有接地保护、漏电保护、过流保护 、
三、 主要配置：
1 、 原水箱 1 只 ：白色 PP 板 材质 、厚度 10mm ， 30 0 × 3 00 × 4 00mm 、底板上安装有放空阀，方便将水排净；
2 、 清水箱 1 只 ：白色 PP 板 材质 、厚度 10mm ， 20 0 × 30 0 × 40 0mm ，底板上安装有放空阀，方便将水排净；
3 、配 原水箱搅拌电机 1 台 、 304 不锈钢搅拌桨 1 套；（功率 2 5W 、转速 12 0rpm ）、 （含调速器 1 只）
4 、 IC 厌氧反应器装置 1 套， 带夹套保温、 铜制 取样口 3 只、 透明有机玻璃材质、壁厚 7 mm ， Ø 20 0 × 150 0mm 、 1 、 进水 、 2 、 第一厌氧反应室集气罩 、 3 、 沼气提升器 、 4 、 气液分离器 、 5 、 沼气导管 、 6 、 回流管 、 7 、 第二厌氧反应室集气罩 、 8 、 集气管 、 9 、 沉淀区 、 出水管 等。 附件包括： 不锈钢加热恒温水浴 1 套、加热恒温水套 1 套〈一般保持 35 － 45 度〉、循环恒流水泵 1 台（最高扬程 10m 、额定流量 12L/min 、功率 90W ）、温度控制系统 1 套（控温精度： ±1 ℃ ）、 PT100 温度传感器 1 只 ；
5 、进水计量蠕动 泵 1 台、 流量范围： 0.008-460mL/min 、
6 、 沼气 流量计 1 台
7 、 可编程 自动控制 器 1 套、
8 、 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器 ( 德力西品牌） 、电压表、 带锁 按钮开关、线 管 等组成，
9 、 配套 UPVC 连接管道和阀门 （中财品牌） 。
10 、 不锈钢框架实验台（ 30mm × 30mm 不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
四、软件组成 :
公司提供与本装置的实物配套使用 3D 交互式动态仿真软件 1 套、 ( 虚拟实训系统 ) 。
⑴ 、 3D 软件界面并有工具栏项目内容： ⑵ 、 3D 仿真演示软件与设备使用内容完全一致； ⑶ 、 3D 仿真软件屏幕大小尺寸可以编程； ⑷ 、整套软件与设备实验过程流程动画 ；⑸、 带视频讲解功能 。
IC厌氧反应器塔实验装置平台设备
IC厌氧反应器塔实验装置平台设备
IC厌氧反应器塔实验装置平台设备
一、工作条件：
环境温度：5℃～40℃、处理水量：2～5L/h、做实验前一定从污水厂二沉池取来10升污水及仪器（包括）、测定污水水质B0D、COD、的仪器和化学药品、温度计、电源 220V。
二、实验目的：
厌氧消化工艺从1860 年法国工程师M O ur a S 采用厌氧方法处理经沉淀的固体物质开始, 已经有100多年的历史。迄今为止, 厌氧反应器已发展到第二代内循环
(l) 有机负荷率高, 水力停留时间短:
(2) 高径比大, 占地面积小, 基建投资省:
(3) 出水稳定, 耐冲击负荷能力强
目前, 我国对厌氧反应器的研究主要集中在第二代厌氧反应器一一UA SB 反应器的工业化应用研究阶段, 关于lC 反应器的研究报道很少, 更多的资料见于国外报道。因此, 深人研究IC 反应器, 对于填补国内空白, 实现该反应器的国产化具有重大意义。
IC 反应器是基于u A sB 反应器颗粒化和三相分离器的概念而改进的新型装置, 实际上是由两个UA SB 反应器单元相互叠加而成, 中间设升流管和回流管, 以实现液体在反应器内部的循环。由以上介绍可以看出, IC 反应器实际上是由两个上下重叠的UA SB 反应器串联组成。用下面第一个u A sB 反应器产生的沼气作为动力, 实现了下部混合液的内循环, 使废水获得强化的预处理。上面的第二个U AS B 反应器对废水继续进行后处理, 使出水达到预期的处理要求。
三、实验流程原理：：
由反应器底部进人第一反应室, 与厌氧颗粒污泥均匀混合, 大部分有机物在这里被转化为沼气。所产生的沼气被第一厌氧反应室的集气罩(2) 收集, 沼气将沿着提升管(引上升, 沼气上升的同时把第一厌氧反应室的混合液提升至反应器顶的气一液分离器(4) , 被分离的沼气从气一液分离器顶部的导管(5) 排走, 分离出的泥水混合液将沿着回流管(6) 返回到第一厌氧反应室的底部, 并与底部的颗粒污泥和进水充分混合, 实现了混合液的内部循环,
IC 反应器的名称由此得来。经过第一厌氧反应室处理过的废水, 会自动的进入第二厌氧反应室被继续进行处理。废水中的剩余有机物可被第二反应室内的厌氧颗粒污泥进一步降解, 使废水得到更好的净化, 提高出水水质。产生的沼气由第二厌氧反应室的集气罩(7) 收集, 通过集气管(8) 进人气一液分离器(4)。第二厌氧反应室的泥水在混合液沉淀区(9 ) 进行固一液分离, 处理过的上清液由出水管(10 )排走, 沉淀的颗粒污泥可自动返回第二厌氧反应室。这样, 废水就完成了处理的全过程。
四、技术指标及参数：（注意:参考参数）
1、处理水量：2～4L/h、
2、设备工作温度：10~65℃；控温精度：±1℃、
3、COD容积负荷：1~5kg/cm3·h、
4、BOD5容积负荷：0.5~2.5kg/cm3·h、
5、COD去除率：70%~80%；
6、BOD5去除率：85%~95%、
7、其上有进水阀、排泥阀、出水阀、气阀等。
8、设计进、出水水质范围： 进水 出水
BOD5 1000～2000mg/L 50～100 mg/L
COD 2000～4000mg/L 150～300 mg/L
SS 100～300mg/L 20～50 mg/L
pH 6～9 6～9
9、运行控制方式：自动控制
10、装置组成进水、第一厌氧反应室集气罩、沼气提升器、气液分离器、沼气导管、
回流管、第二厌氧反应室集气罩、集气管、沉淀区、能够调节进出水流量。
11、IC 反应器圆柱体外直径为Φ200mm×1500mm 、
12、装置总尺寸：1000 mm×500 mm×2000 mm
13、工作电压：AC220V±20V，50Hz±0.5Hz；单相三线制 功率1200W
五、设备的特点：
可用于教学实验和研究生科学研究。通过实验使同学懂得IC 反应器运转全过程，并得到可靠数据，用于大工程设计中去。
六、设备与附件的组成：
1、IC厌氧反应器装置(组成进水、第一厌氧反应室集气罩、沼气提升器、气液分离器、沼气导管、
回流管、第二厌氧反应室集气罩、集气管、沉淀区、能够调节进出水流量等) 1套。
2、配套有304不锈钢加热恒温水浴 1套
3、数字温度控制仪 1台、
4、温度控制系统 1套、
5、数显计量泵 1台、
6、循环热水泵 1台、
7、沼气流量计 1台、
8、可编程自动控制 1套、
9、取样口 1批、
10、废水水箱 1只、
11、电控箱 1只、
12、漏电保护开关 1只、
13、按钮开关 1批、
14、连接管道和球阀 1批、
15、带万向轮不锈钢支架等组成 1套。

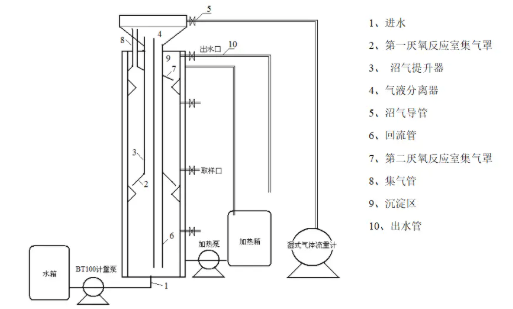

七、IC厌氧反应器示意图：
IC厌氧反应器塔实验装置平台设备
IC厌氧反应器塔实验装置平台设备
IC厌氧反应器塔实验装置平台设备
IC厌氧反应器塔实验装置平台设备
IC厌氧反应器是一种的生物处理设备，但其运行效果受到很多因素的影响。为了保证IC厌氧反应器的正常运行，需要对实验装置进行定期的维护和保养。
首先，要保持反应器内的清洁，定期清洗沉淀物和浮渣，防止堵塞反应器内部管道和扩散板。其次，要及时补充营养物质，如碳源、氮源和磷源等，以满足微生物的生长需求。此外，还需要注意控制反应器内的温度和酸碱度，避免过高或过低的环境条件影响微生物的活性。
在维护过程中，要注意避免反应器内发生氧化还原反应，因为这会导致催化剂失效。同时，要定期检查反应器内的压力和流量，确保反应器能够正常运行。
总之，维护和保养IC厌氧反应器需要认真细致的工作，只有这样才能保证其长期稳定地运行
