传音旗下拥有新兴市场知名手机品牌TECNO、itel及Infinix，近期充电头网拿到了TECNO手机INBOX标配45W快充充电器，这款充电器是欧规版本，采用经典直板造型设计，支持100-240Vac输入以及11V4.1A输出，最大输出功率45W。下面我们来看看这款产品的具体做工用料。

TECNO 45W快充充电器外观

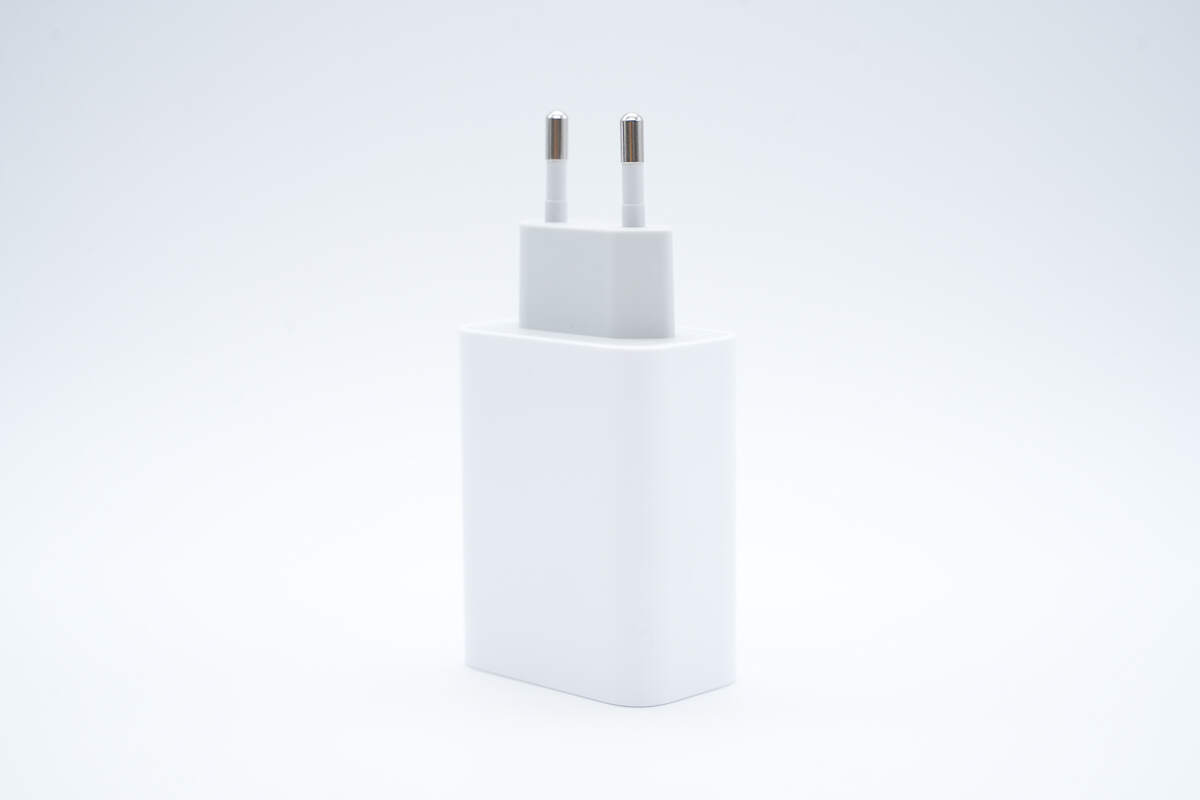

TECNO 45W快充充电器采用PC阻燃材质塑料外壳，机身直板造型设计，整体设计风格简约。

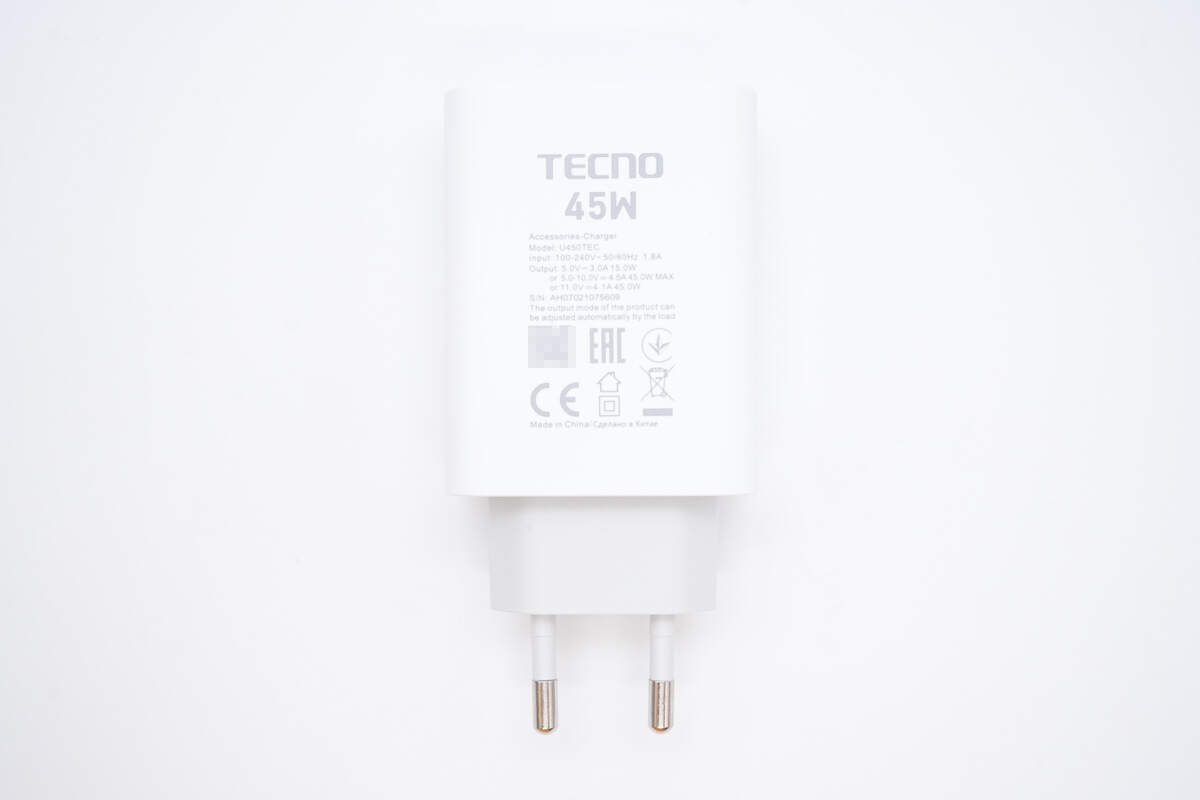

机身背面印有充电器品牌和参数信息等。

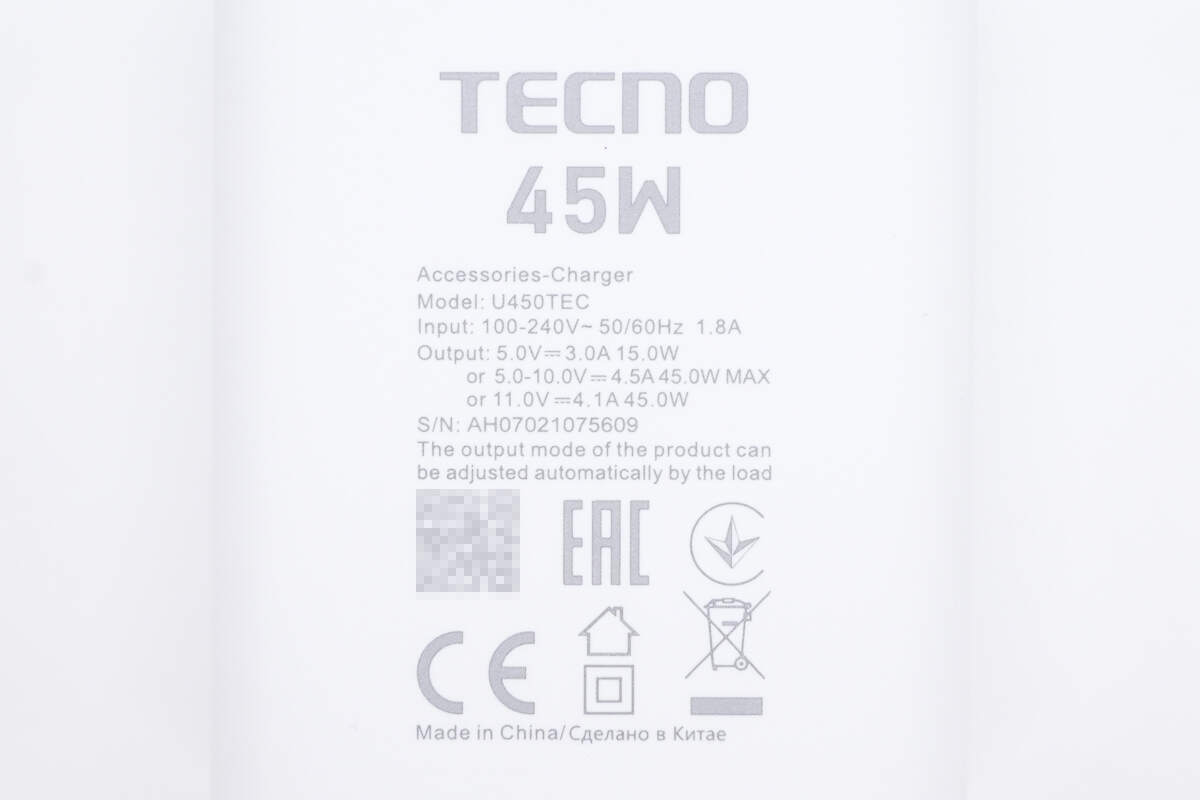

充电器参数特写

型号：U450TEC

输入：100-240V~50/60Hz 1.8A

输出：5V3A 15W

or 5-10V4.5A 45W MAX

or 11V4.1A 45W

充电器通过了CE、EAC认证。

充电器配备欧规插脚。

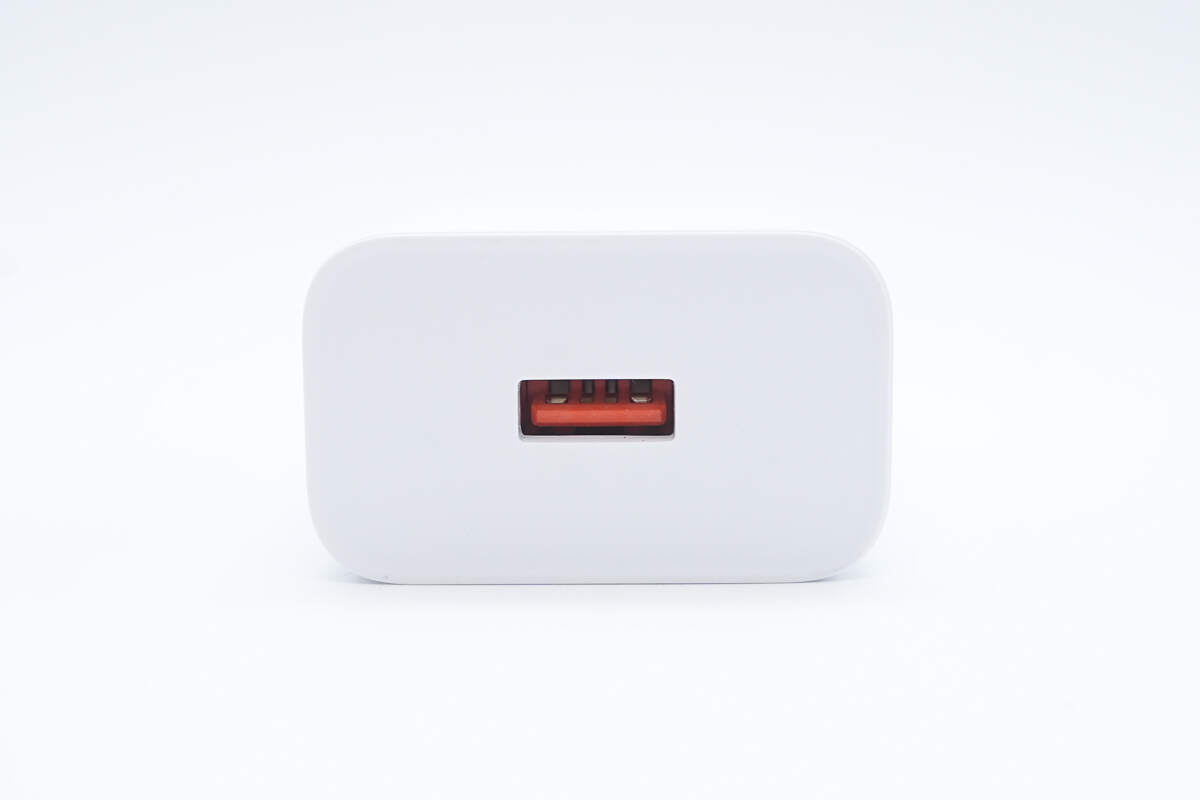

输出端配备USB-A接口，居中布局。

实测充电器机身长度为59.99mm。

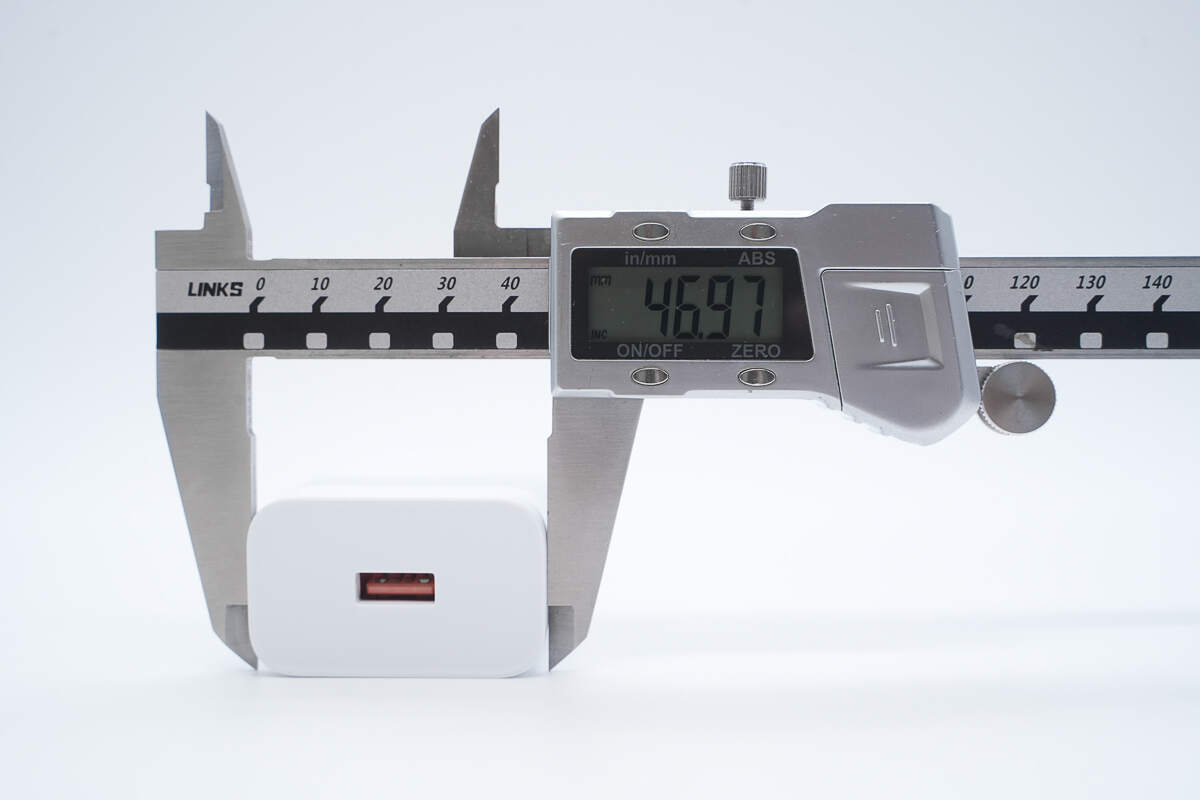

宽度为46.97mm。

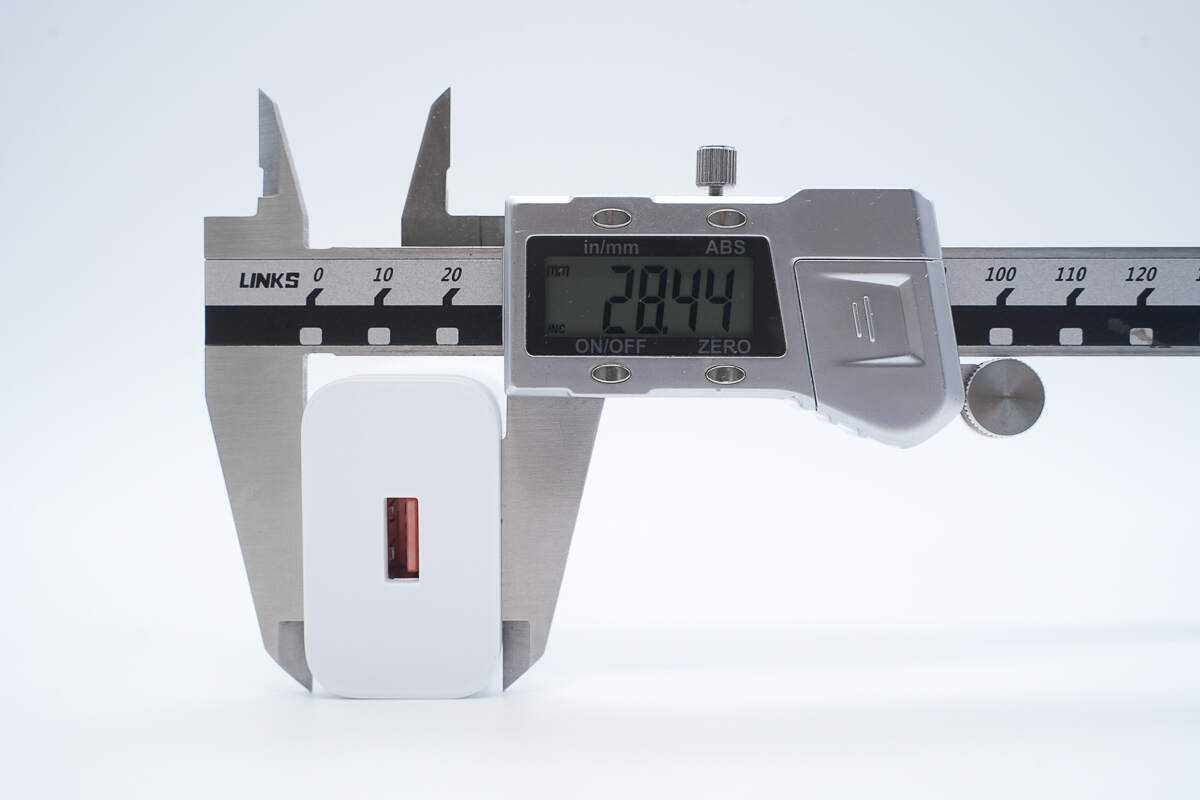

厚度为28.44mm。

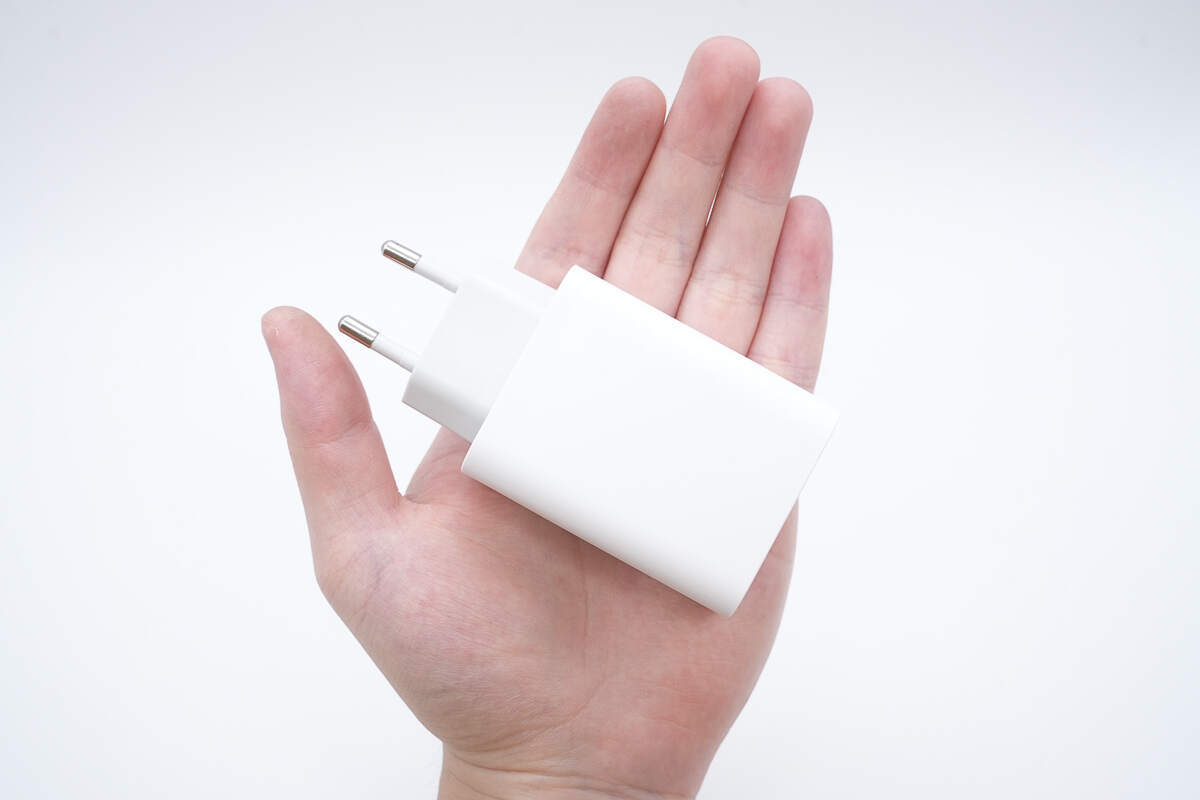

充电器拿在手上的大小直观感受。

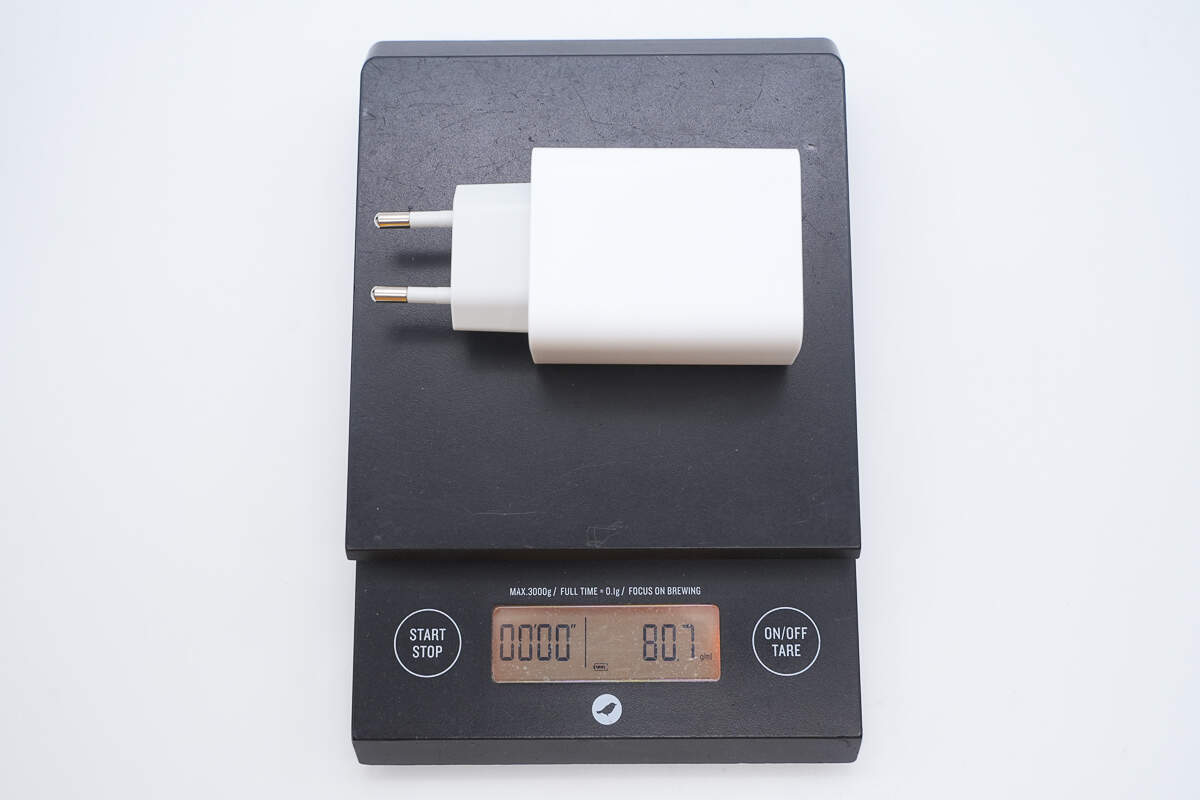

另外测得充电器重量约为81g。

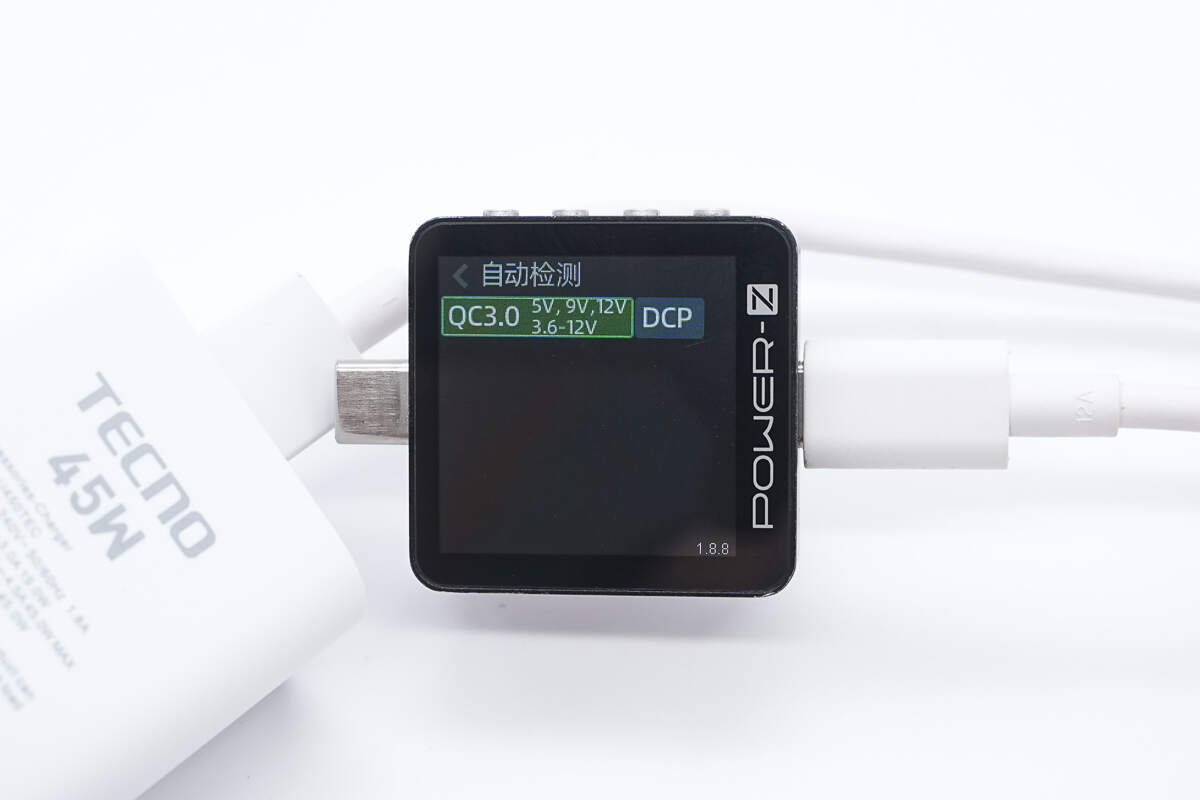

使用ChargerLAB POWER-Z KM003C测得USB-A口支持QC3.0、DCP充电协议。

TECNO 45W快充充电器拆解

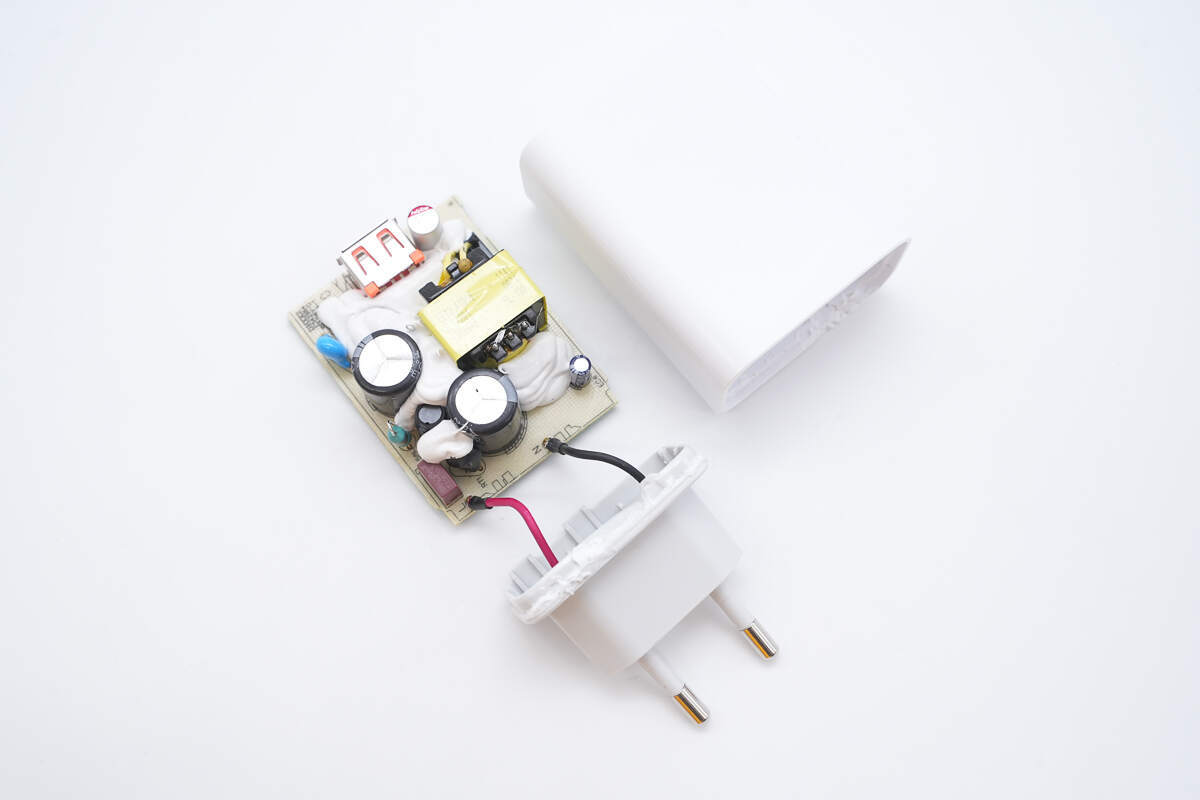

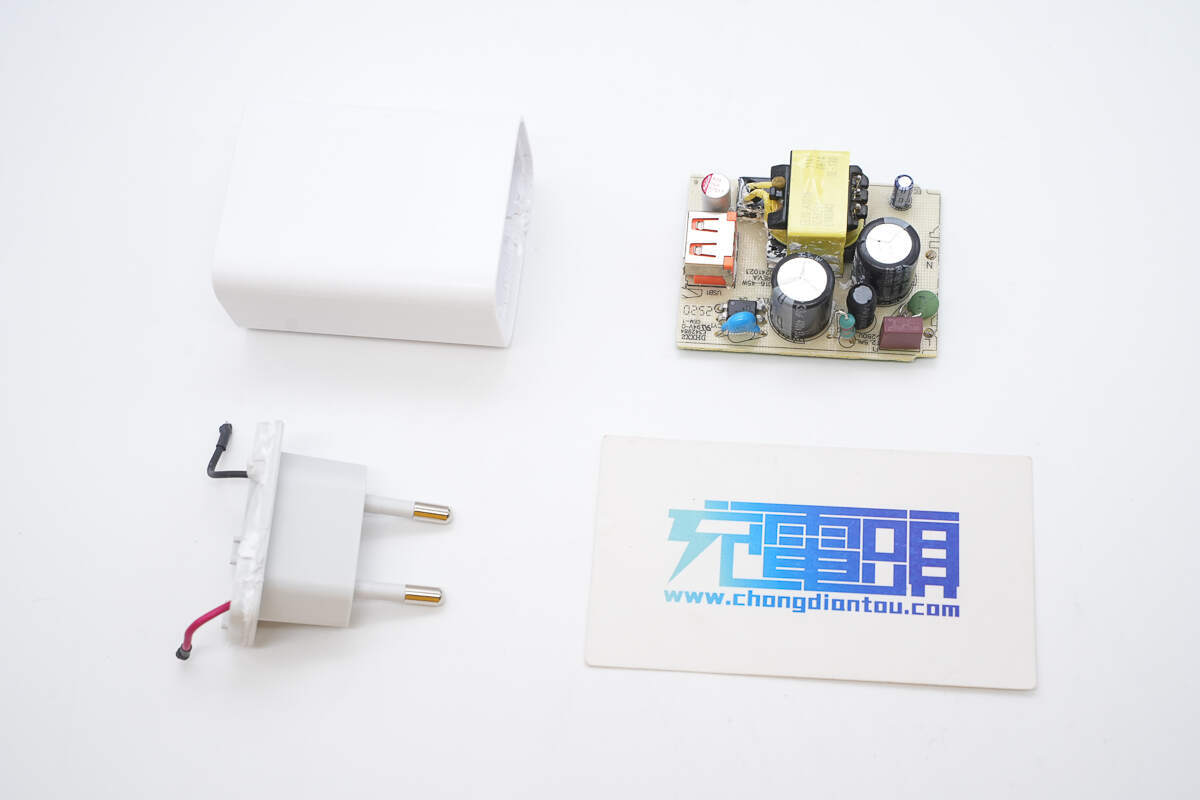

拆开输入端外壳取出PCBA模块，壳体采用超声波焊接封装。

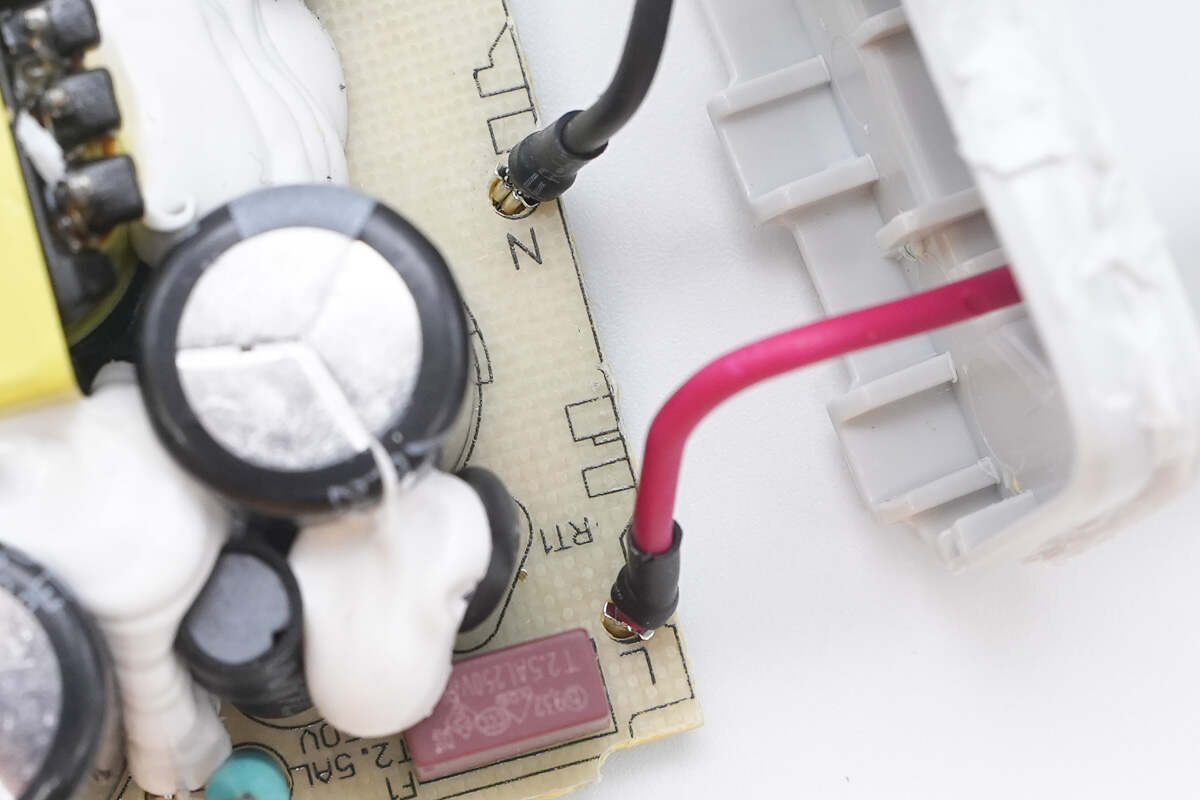

插脚与PCBA模块通过导线连接，导线冷压端子焊接。

测得PCBA模块长度为55.62mm。

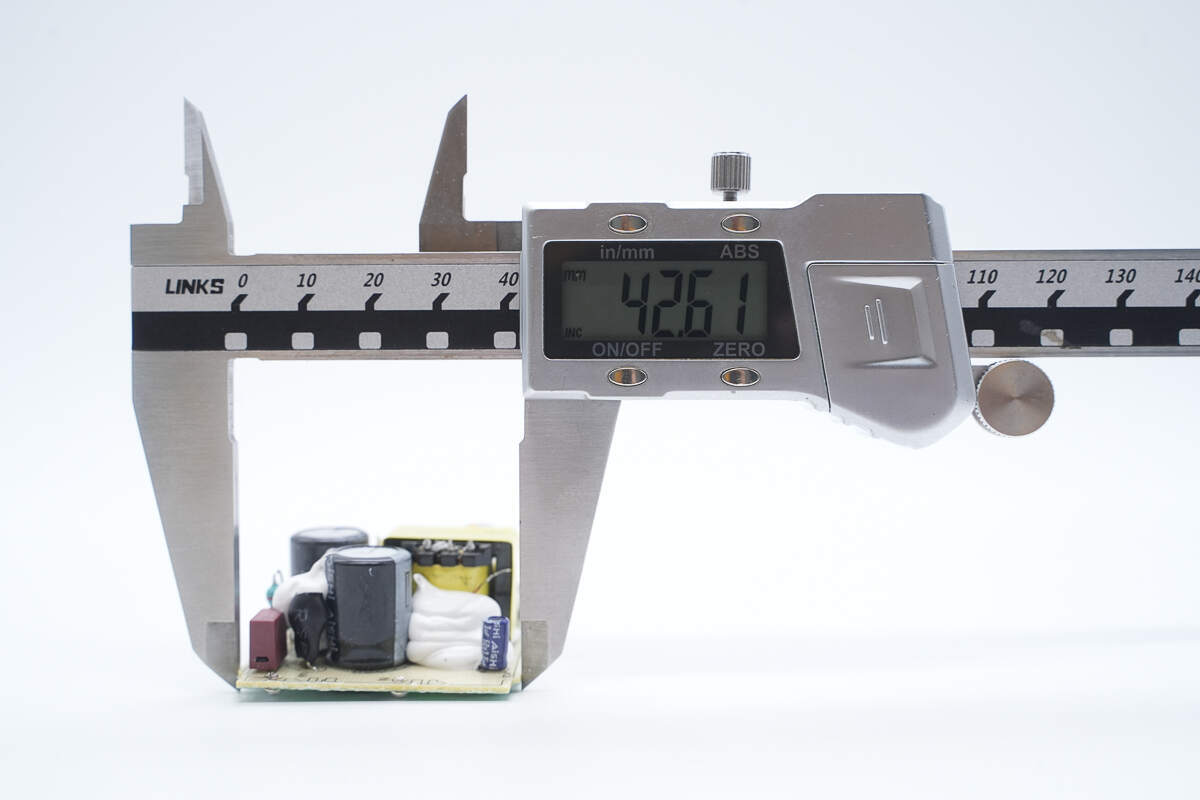

宽度为42.61mm。

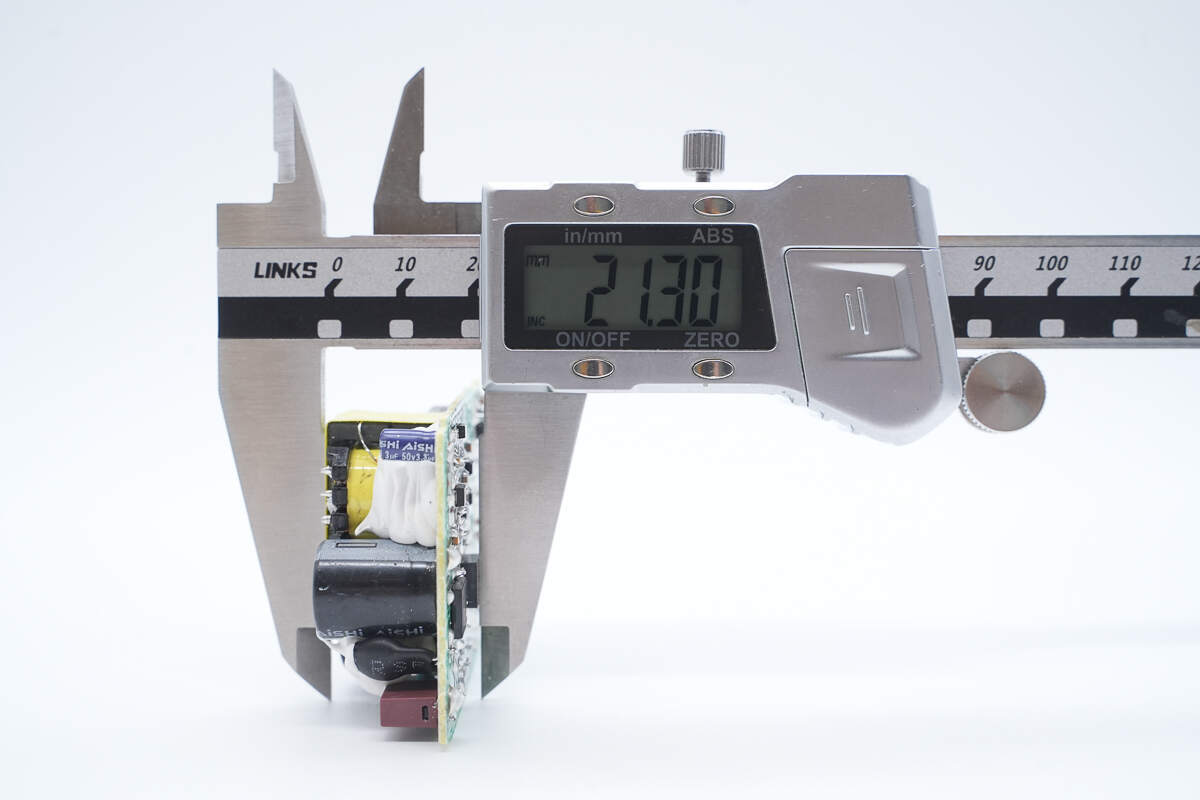

厚度为21.3mm。

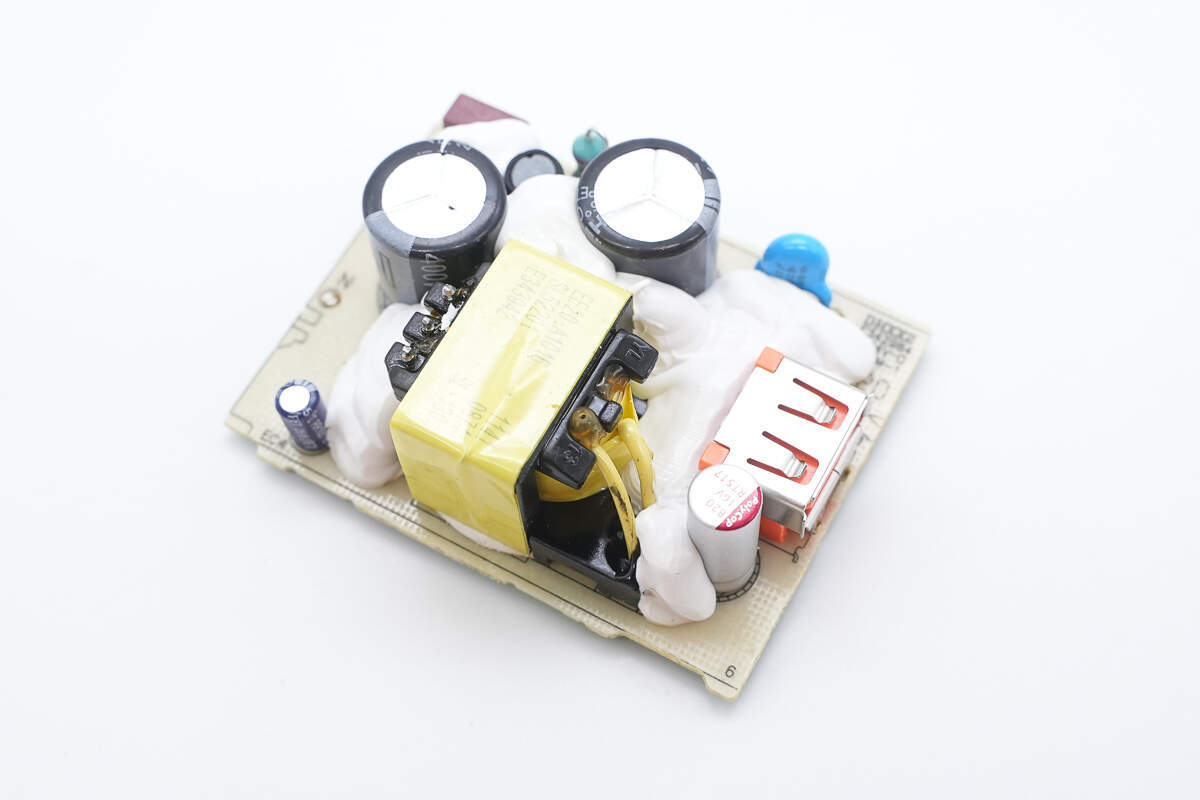

PCBA板单面印刷，变压器等器件打白胶加固。

将白胶清理干净，板子正面设有延时保险丝、工字电感、高压滤波电解电容、变压器等器件。

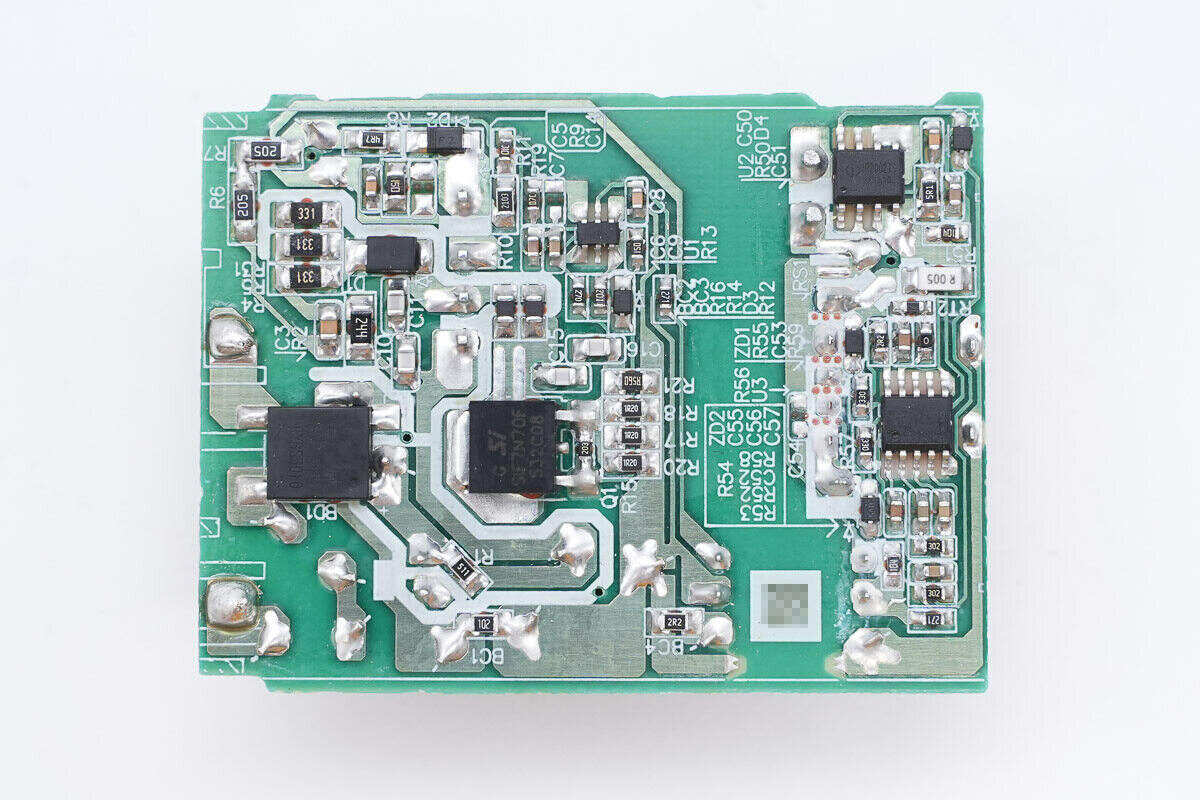

主板背面设有整流桥、初级主控芯片、初级开关管、同步整流芯片以及协议芯片。

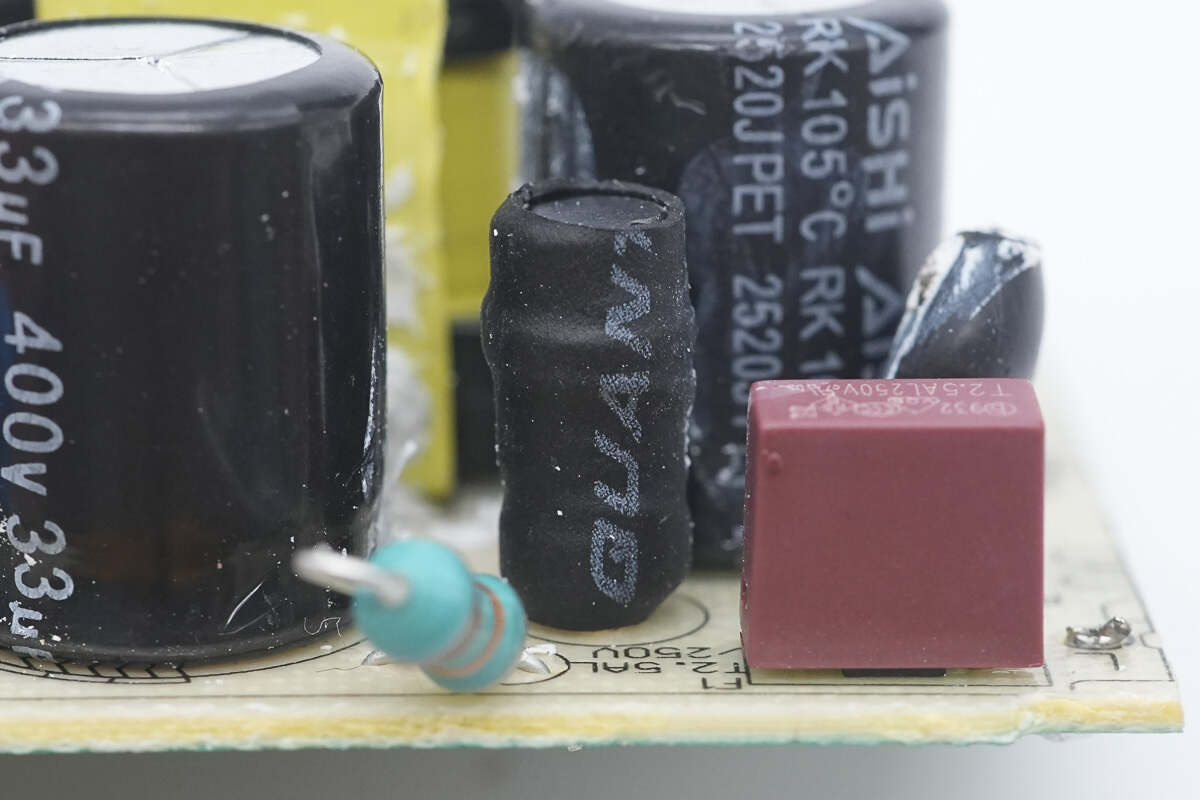

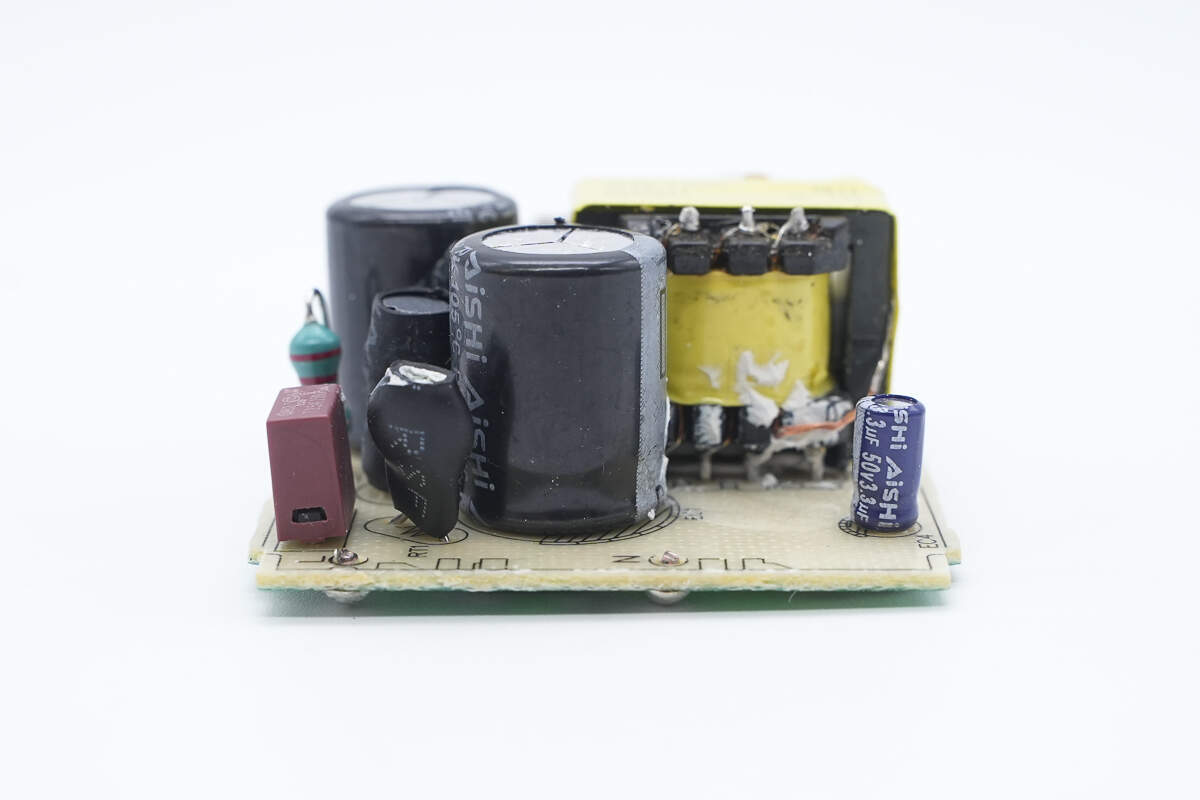

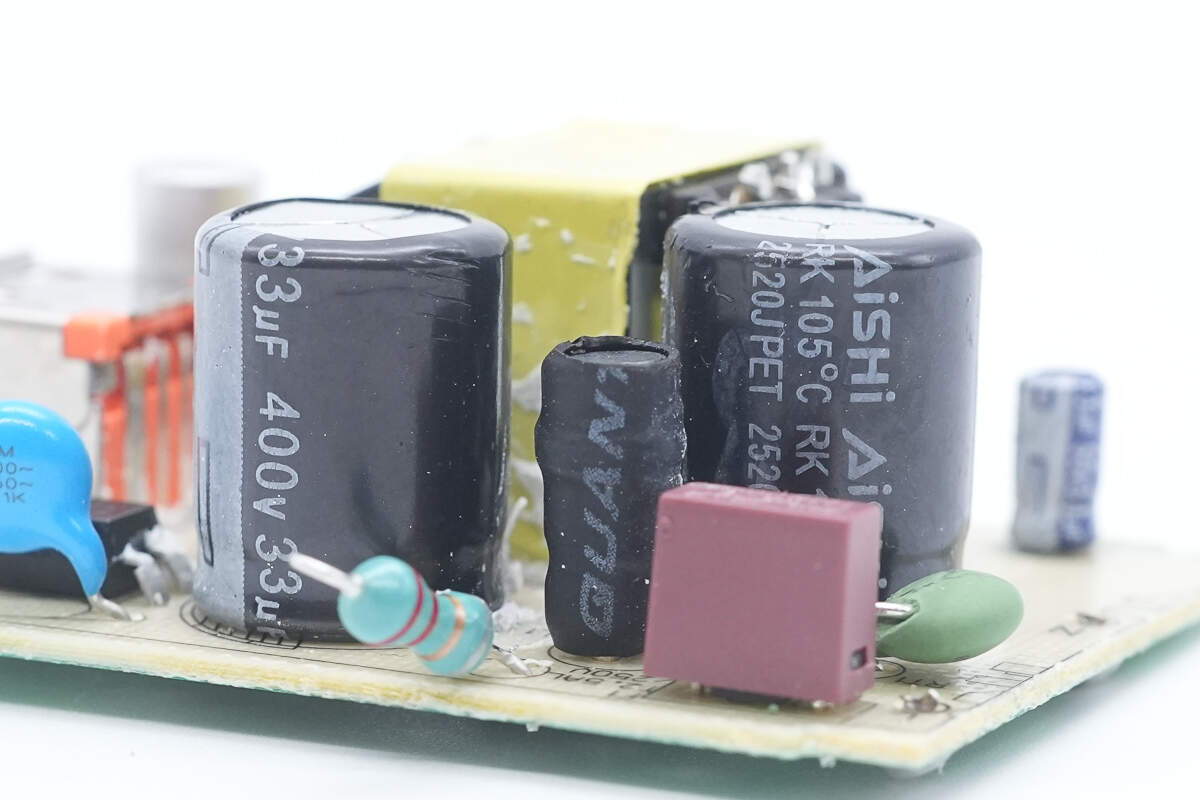

模块前端一览，可以看到延时保险丝、NTC热敏电阻、工字电感、高压滤波电解电容。

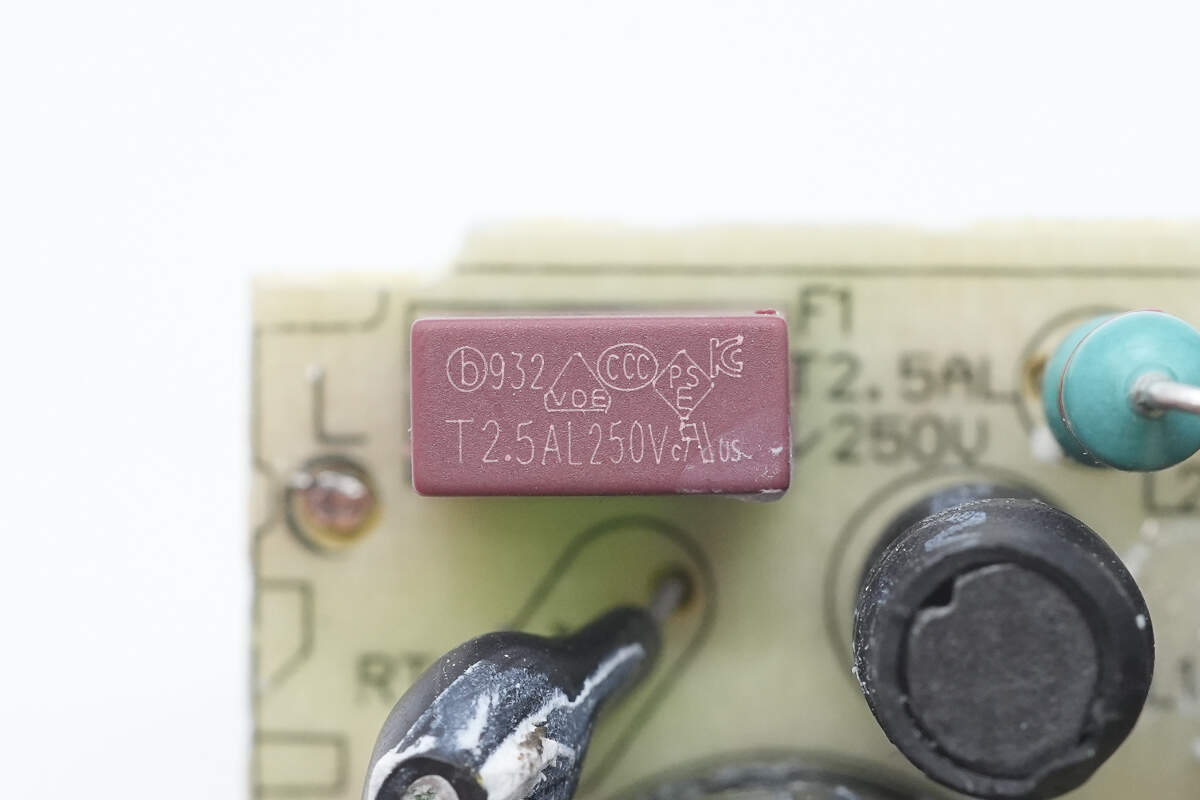

延时保险丝来自贝特电子，出料号932，规格为2.5A250V。

NTC热敏电阻外套热缩管绝缘保护。

NTC热敏电阻特写，用于抑制上电浪涌电流。

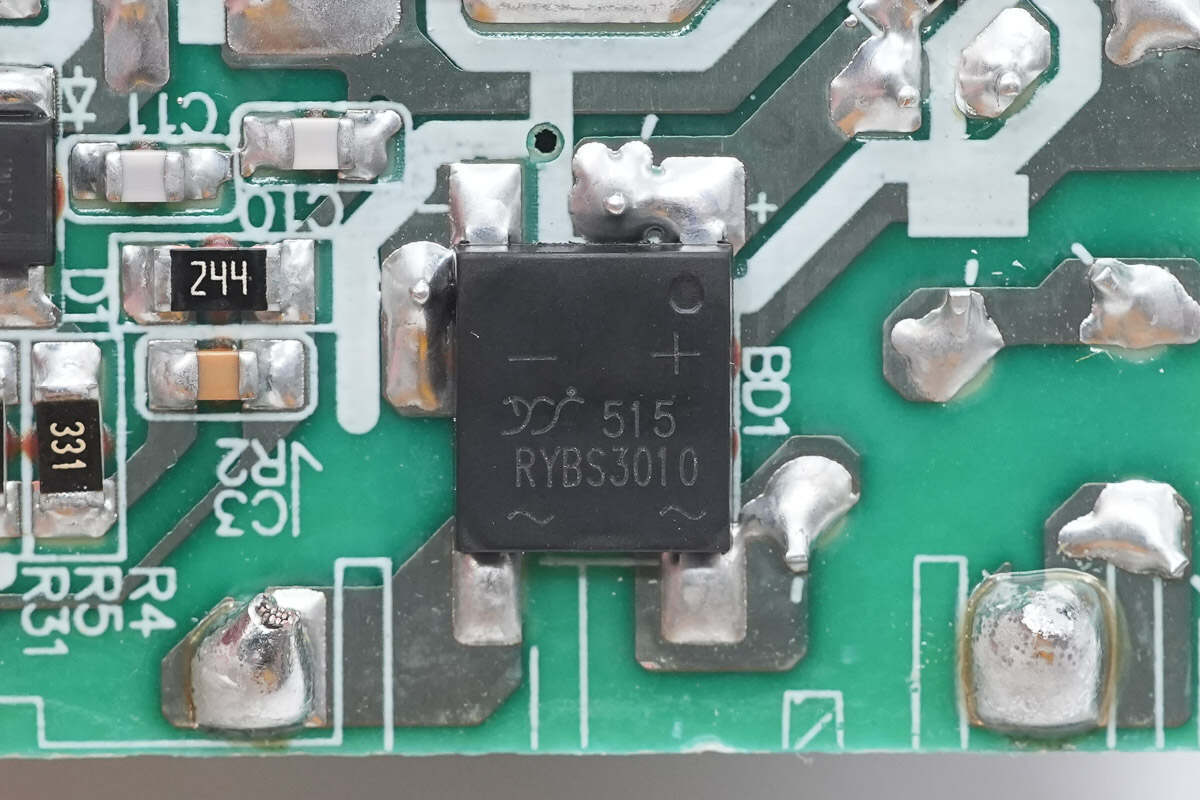

整流桥来自扬杰电子，型号RYBS3010，是一颗快恢复整流桥，规格为3A 1000V，采用YBS封装。

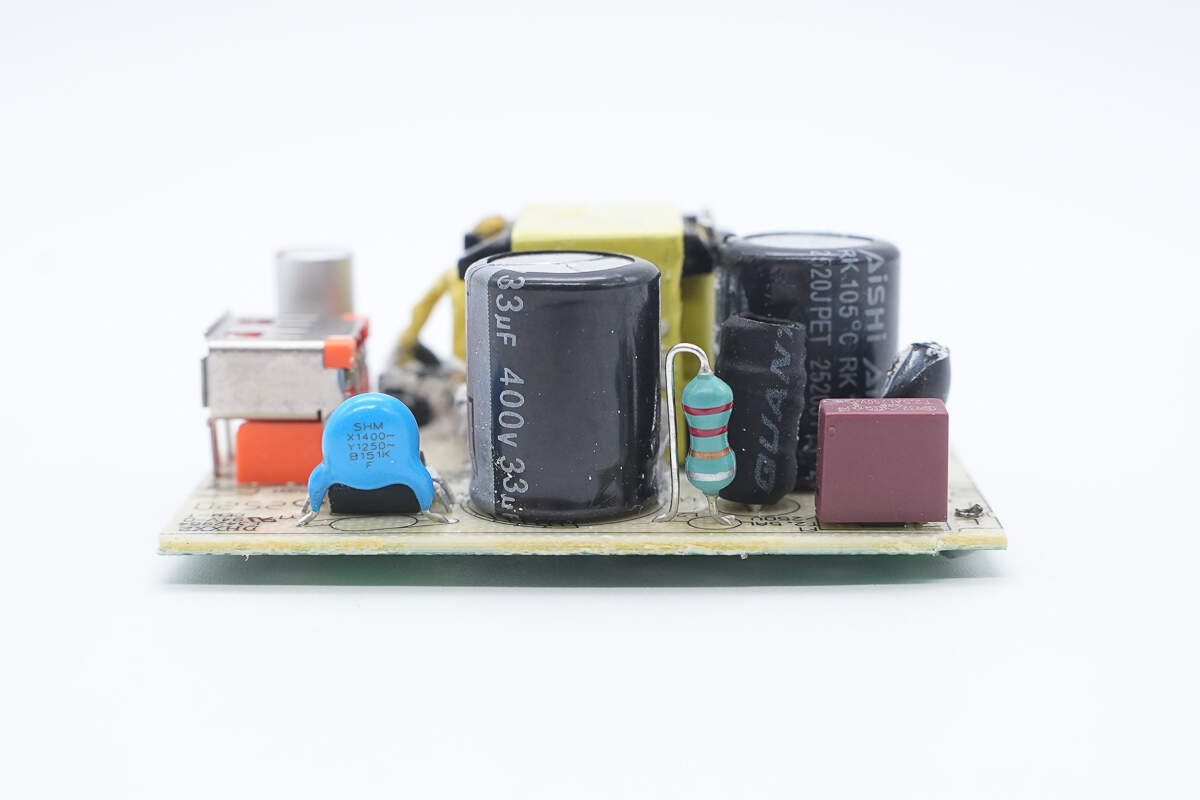

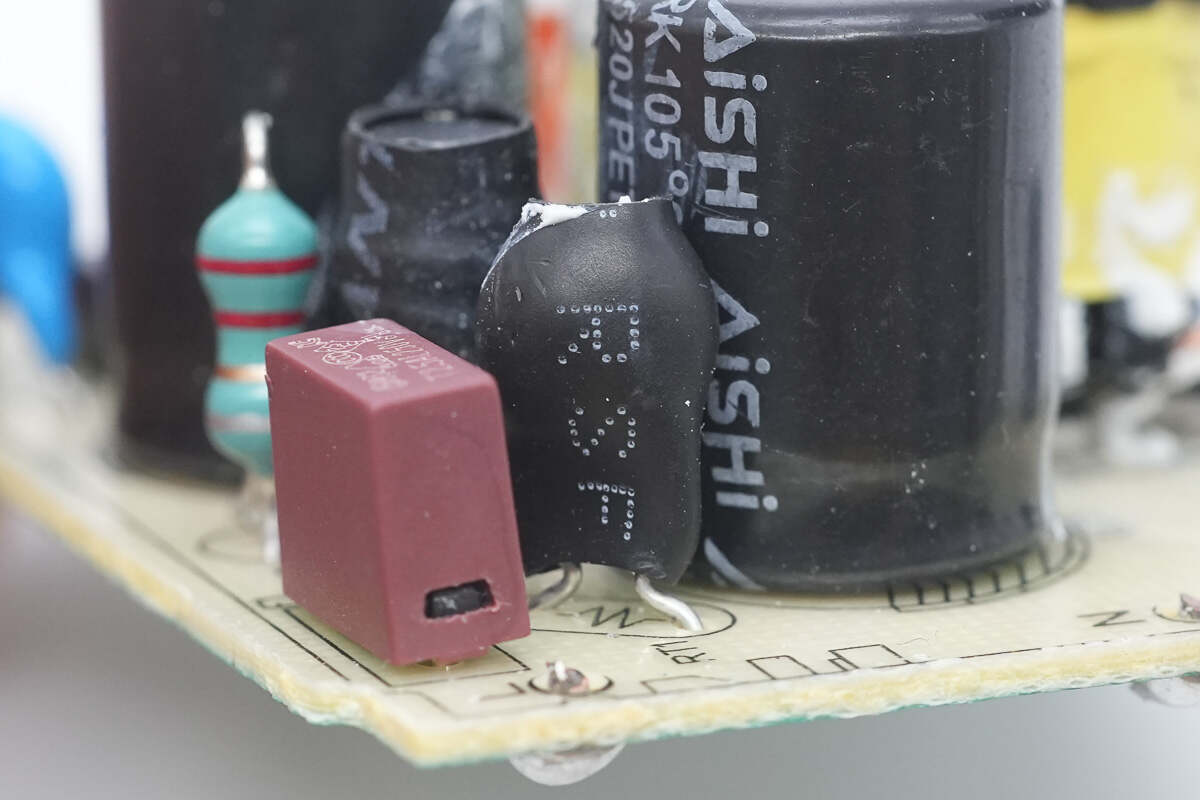

侧面设有色环电感、工字电感以及第二颗高压滤波电解电容。

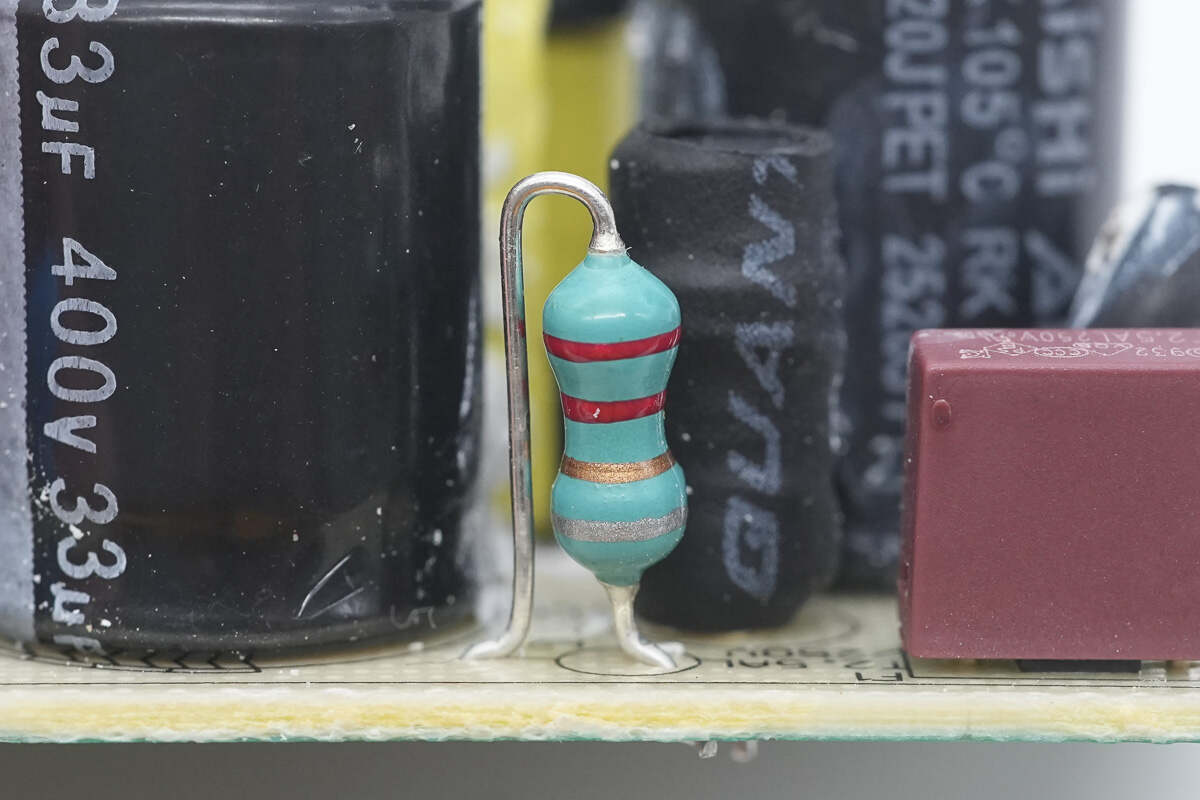

色环电感特写。

工字滤波电感外套热缩管绝缘保护。

两颗高压滤波电解电容来自AiSHi艾华，规格均为400V33μF。

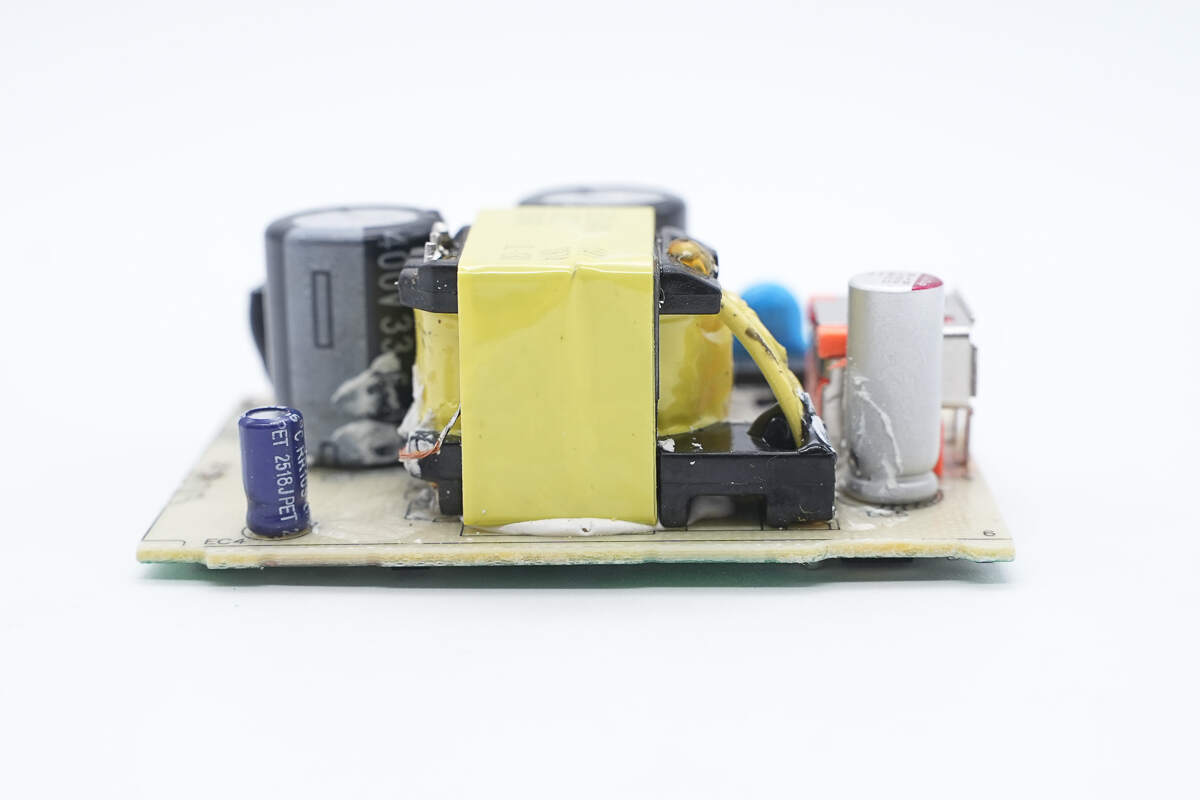

模块一侧设有主控芯片供电电容以及变压器。

初级主控芯片来自英集芯，型号为IP2006H，是一款高性能多模式反激控制器，芯片具备频率折返和谷底导通技术，并支持自适应开关频率，提高轻载效率，最大开关频率得到优化，降低温升，并提高满载效率。

IP2006H还具备突发模式，能够在轻载和空载下降低待机功耗，满足CoC V5和DoE VI标准，芯片具备完善的保护功能，包括Brown-in/Brown-out、输出过压保护、输出欠压保护、VDD过压保护、输入过压保护和过热保护，并且支持参数定制，支持过功率保护，采用SOT23-6封装。

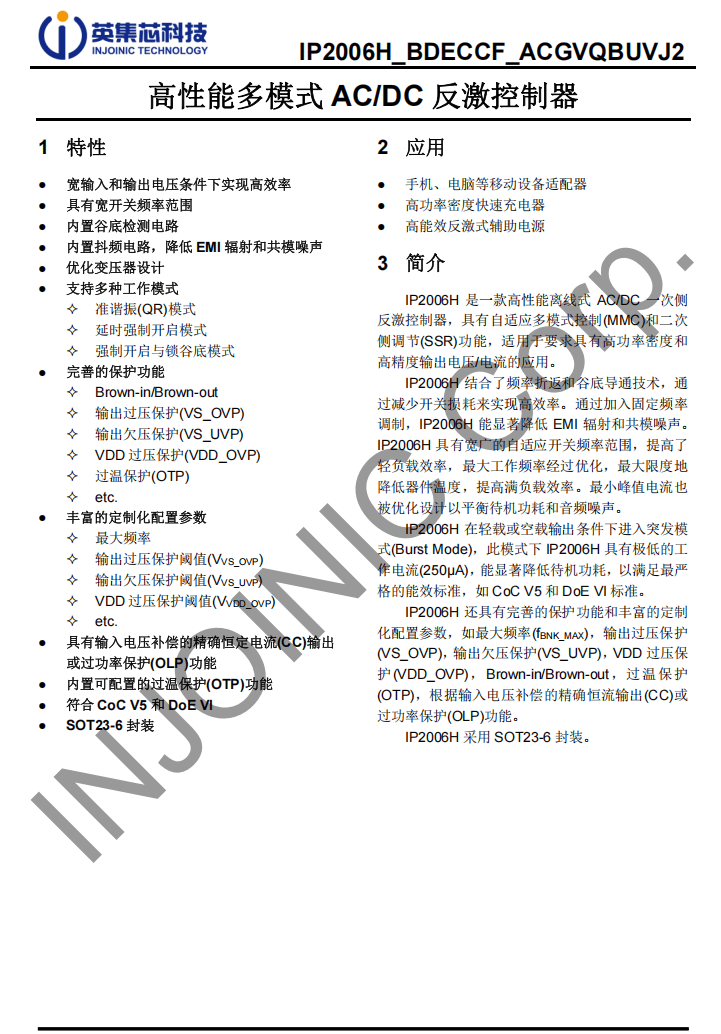

英集芯 IP2006H 资料信息。

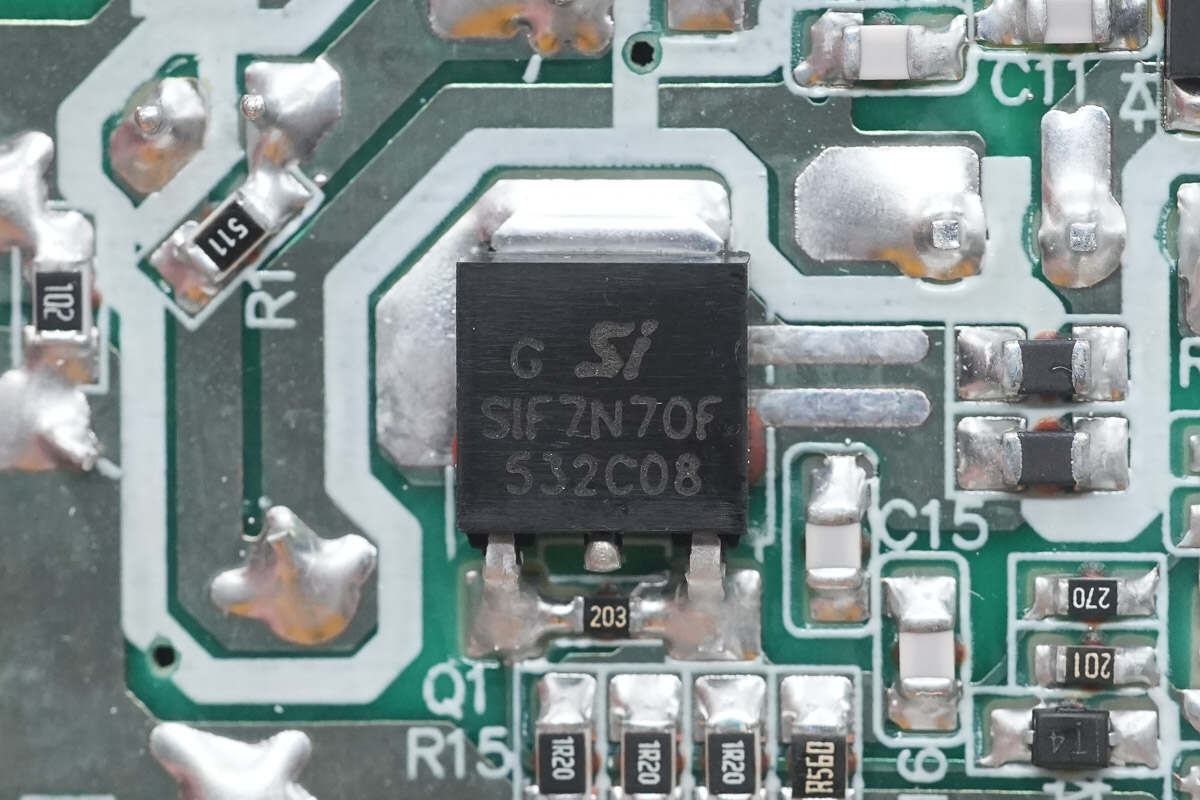

初级开关管来自SI深爱半导体，型号SIF7N70F，NMOS管，耐压700V，导阻0.96Ω，采用TO-252T封装。

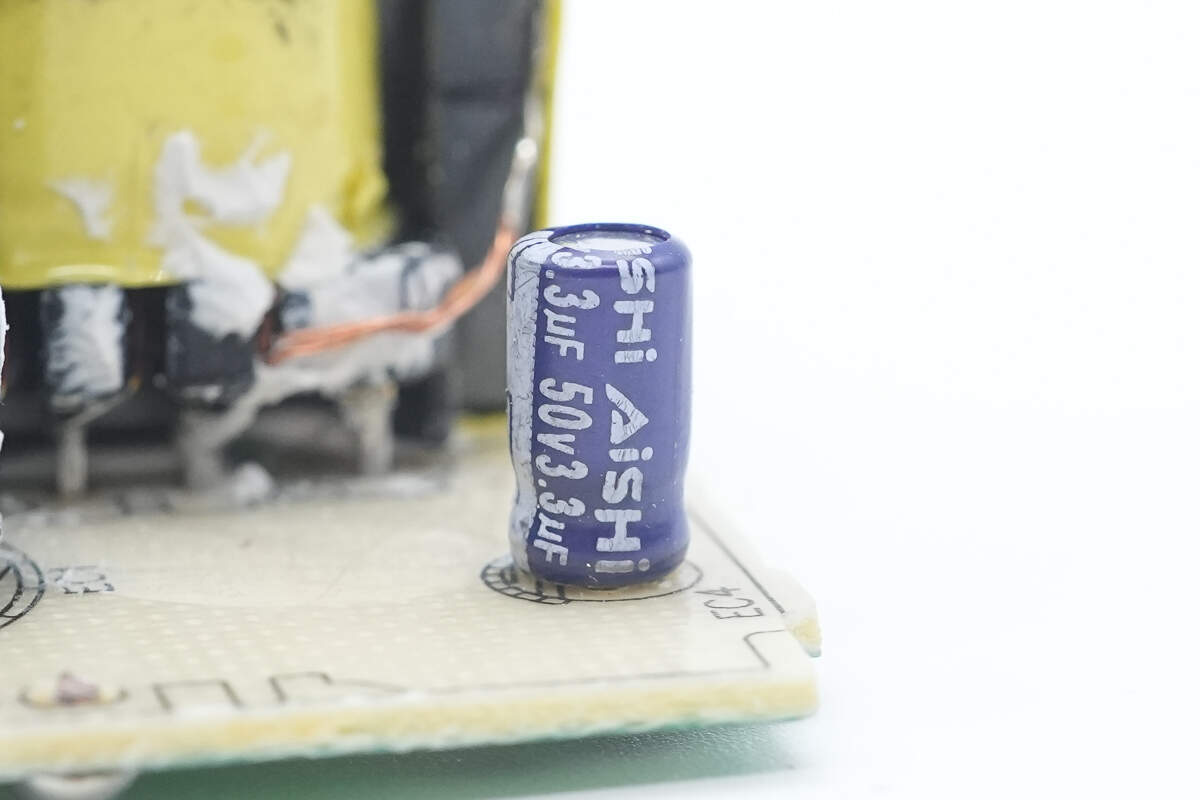

主控芯片供电电容也是来自艾华，规格为50V3.3μF。

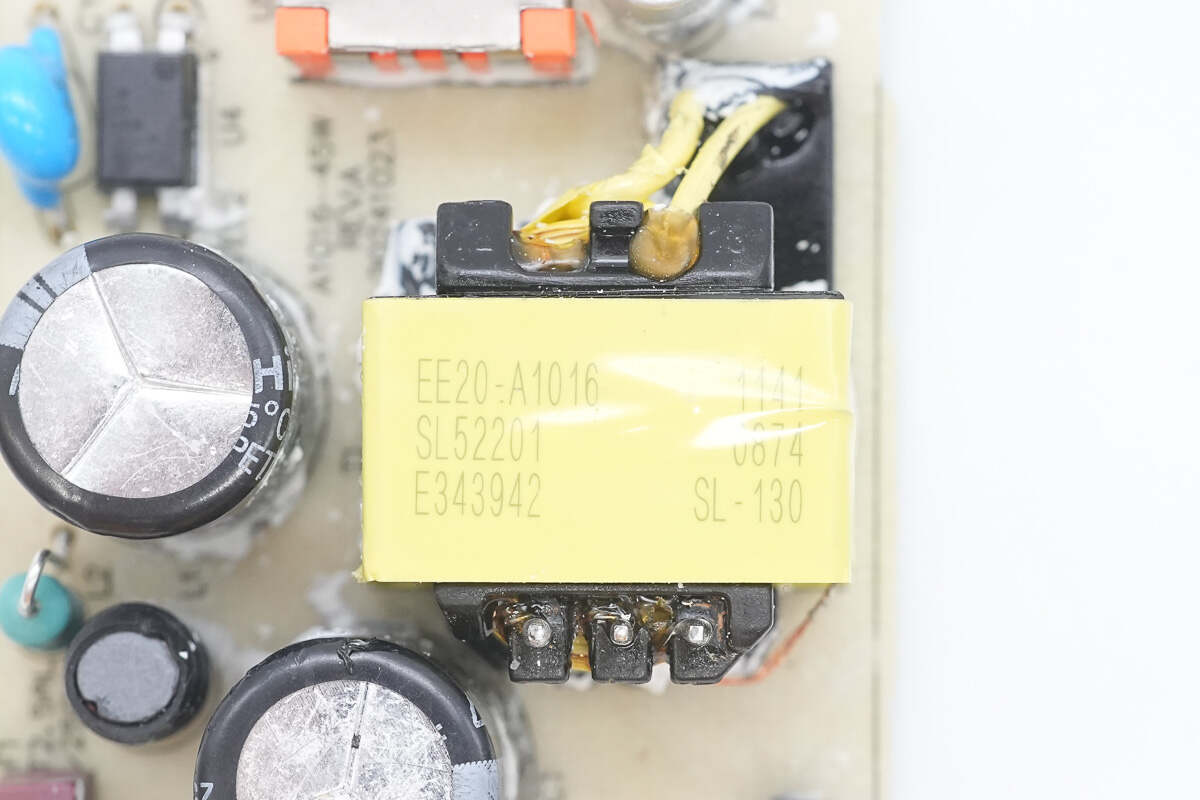

变压器特写。

输出端一览，USB-A接口母座两侧设有光耦、蓝色Y电容以及固态滤波电容。

亿光EL 817光耦特写，用于输出电压反馈。

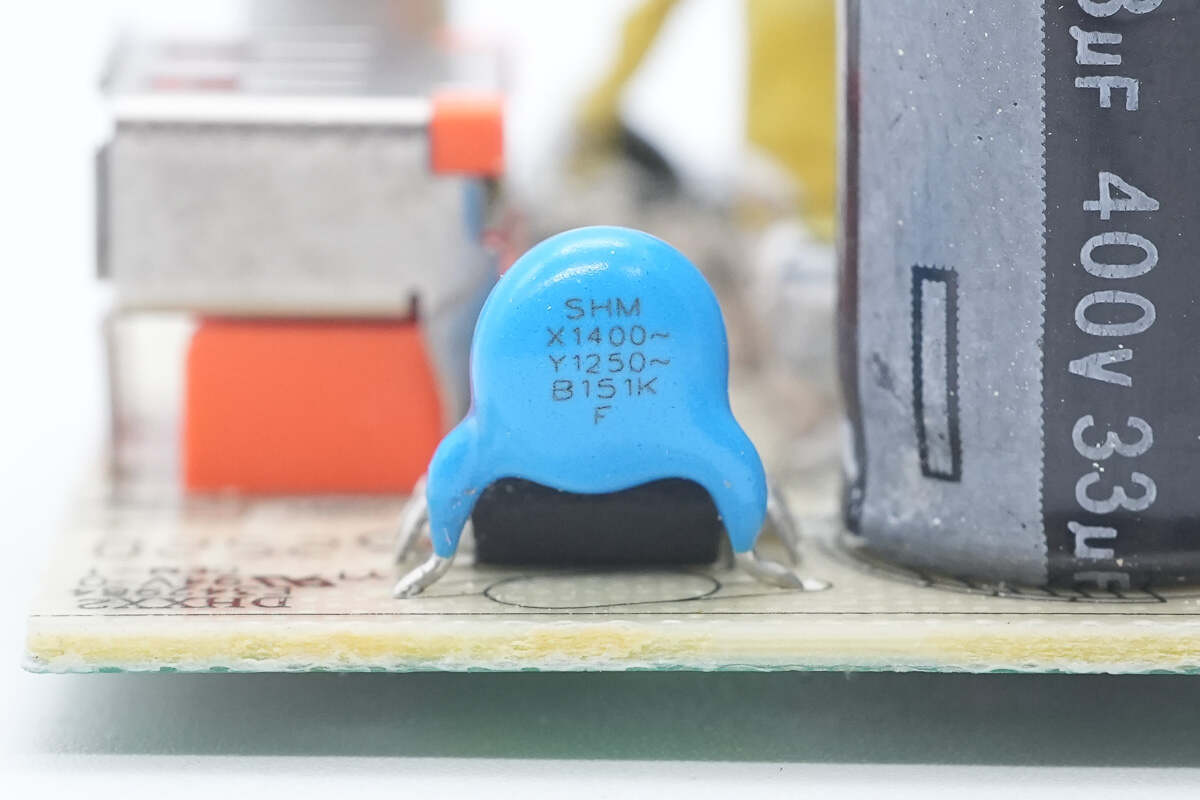

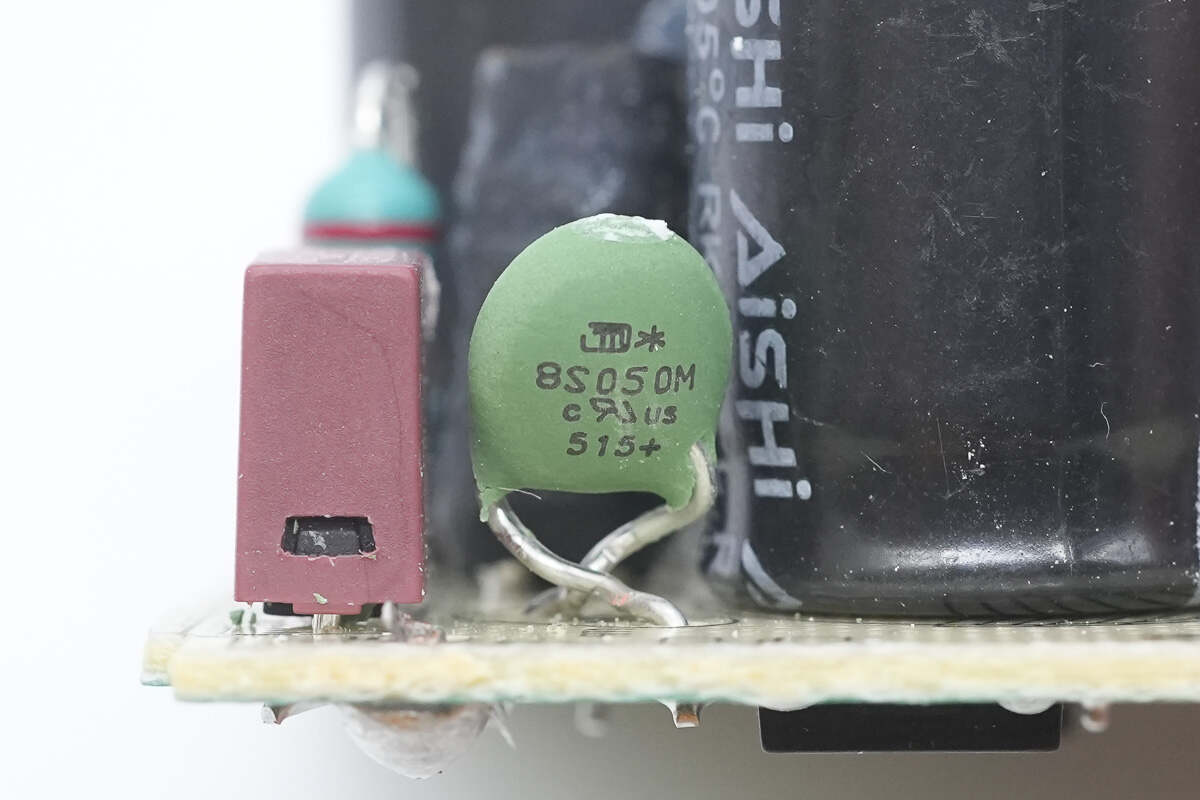

蓝色Y电容特写。

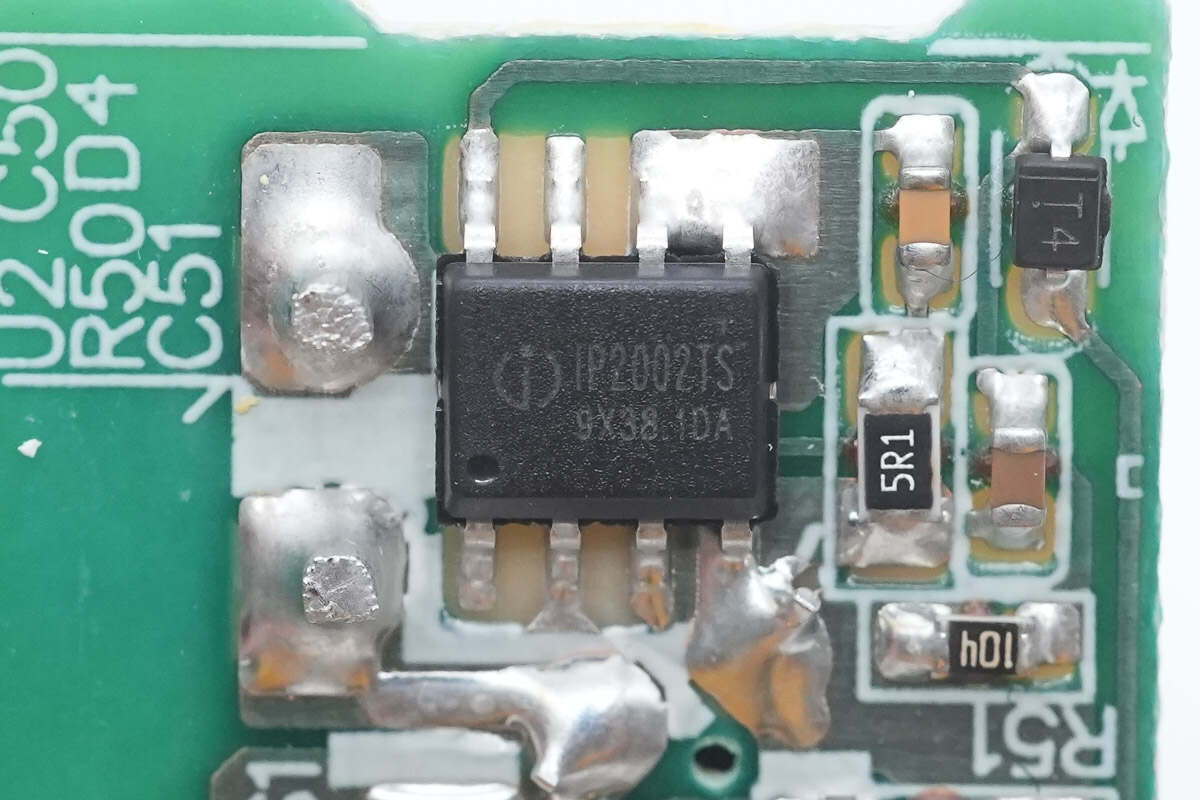

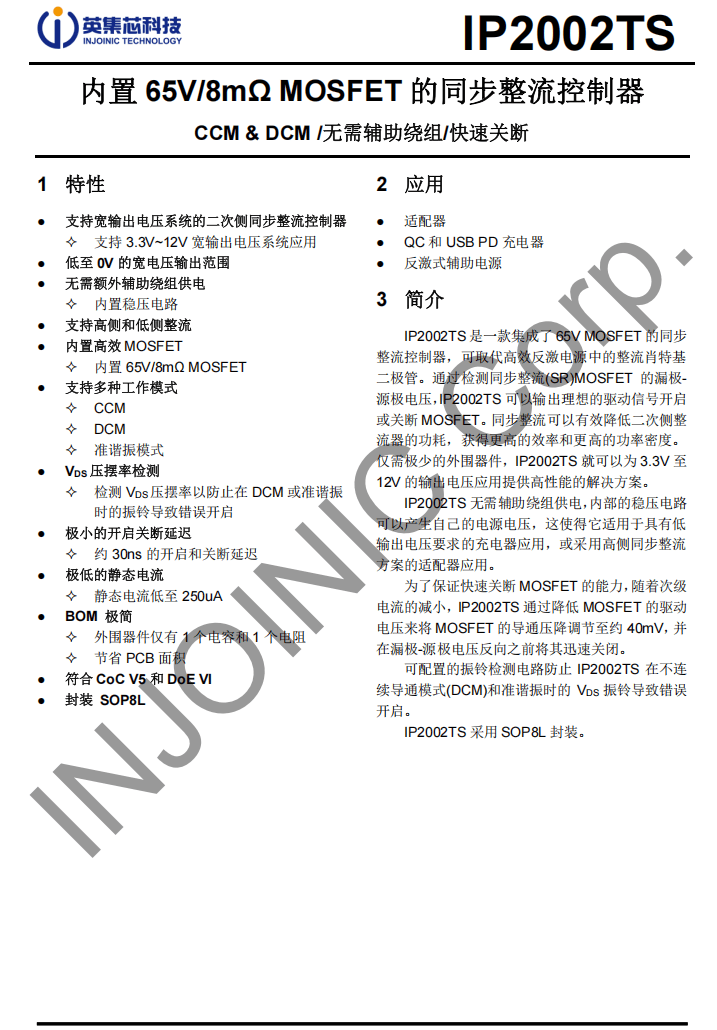

同步整流芯片来自英集芯，型号IP2002TS，这是一款集成了65V MOSFET的同步整流控制器，可取代高效反激电源中的整流肖特基二极管。通过检测同步整流(SR)MOSFET 的漏极-源极电压，IP2002TS可以输出理想的驱动信号开启或关断MOSFET。同步整流可以有效降低二次侧整 流器的功耗，获得更高的效率和更高的功率密度。

IP2002TS仅需极少的外围器件就可以为3.3-12V的输出电压应用提供高性能的解决方案。无需辅助绕组供电，内部的稳压电路可以产生自己的电源电压，这使得它适用于具有低输出电压要求的充电器应用，或采用高侧同步整流方案的适配器应用。

为了保证快速关断MOSFET的能力，随着次级电流的减小，IP2002TS通过降低MOSFET的驱动 电压来将MOSFET的导通压降调节至约40mV，并在漏极-源极电压反向之前将其迅速关闭。可配置的振铃检测电路防止IP2002TS在不连续导通模式(DCM)和准谐振时的 VDS 振铃导致错误开启。IP2002TS采用SOP8L封装。

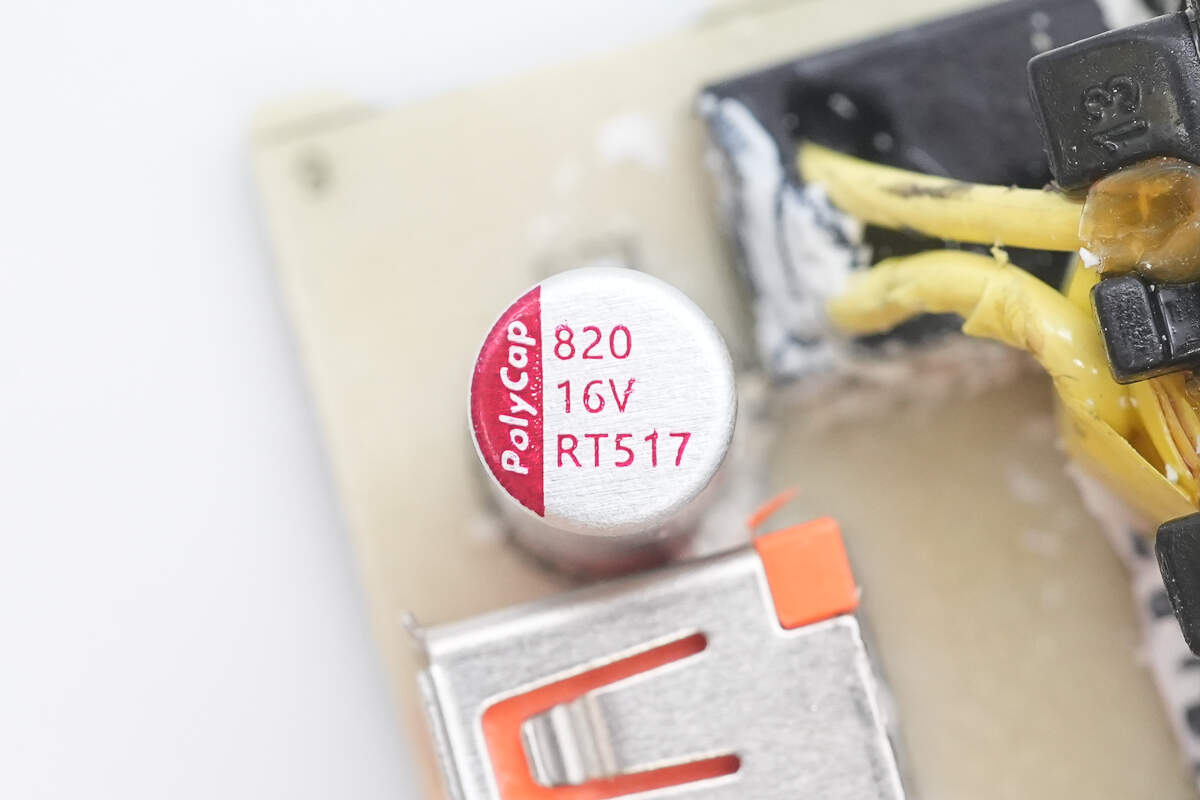

输出滤波固态电容来自PolyCap柏瑞凯，规格为16V820μF。

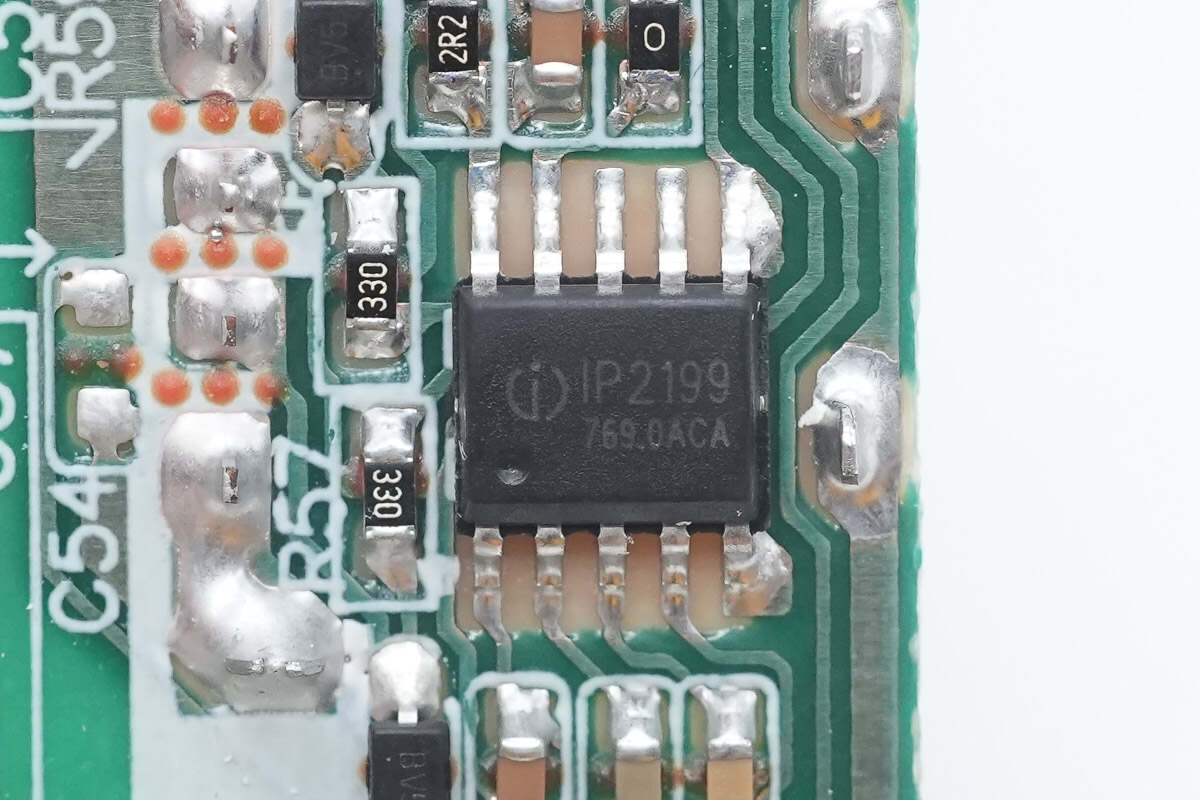

协议芯片来自英集芯，型号IP2199，这是一款USB端口充电协议控制芯片，支持TFCP快充协议以及BC1.2充电协议，自动检测连接设备的充电协议类型并按照协议标准响应快充需求。IP2199可为适配器、移动电源、车载充电器等应用提供完整的TFCP快充解决方案。

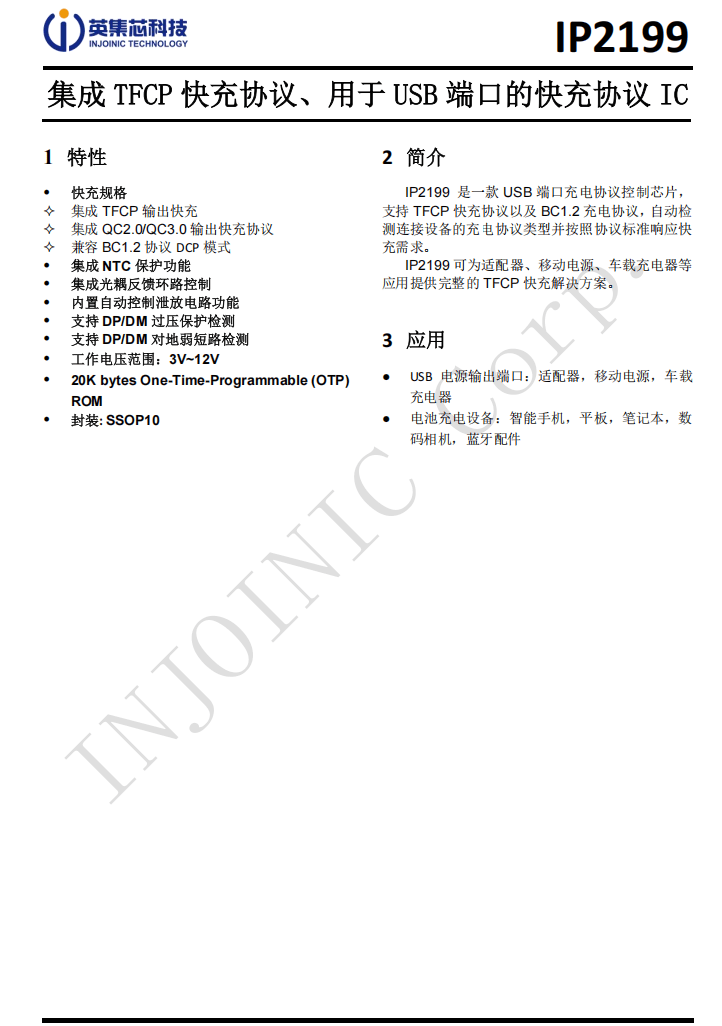

英集芯IP2199资料信息。

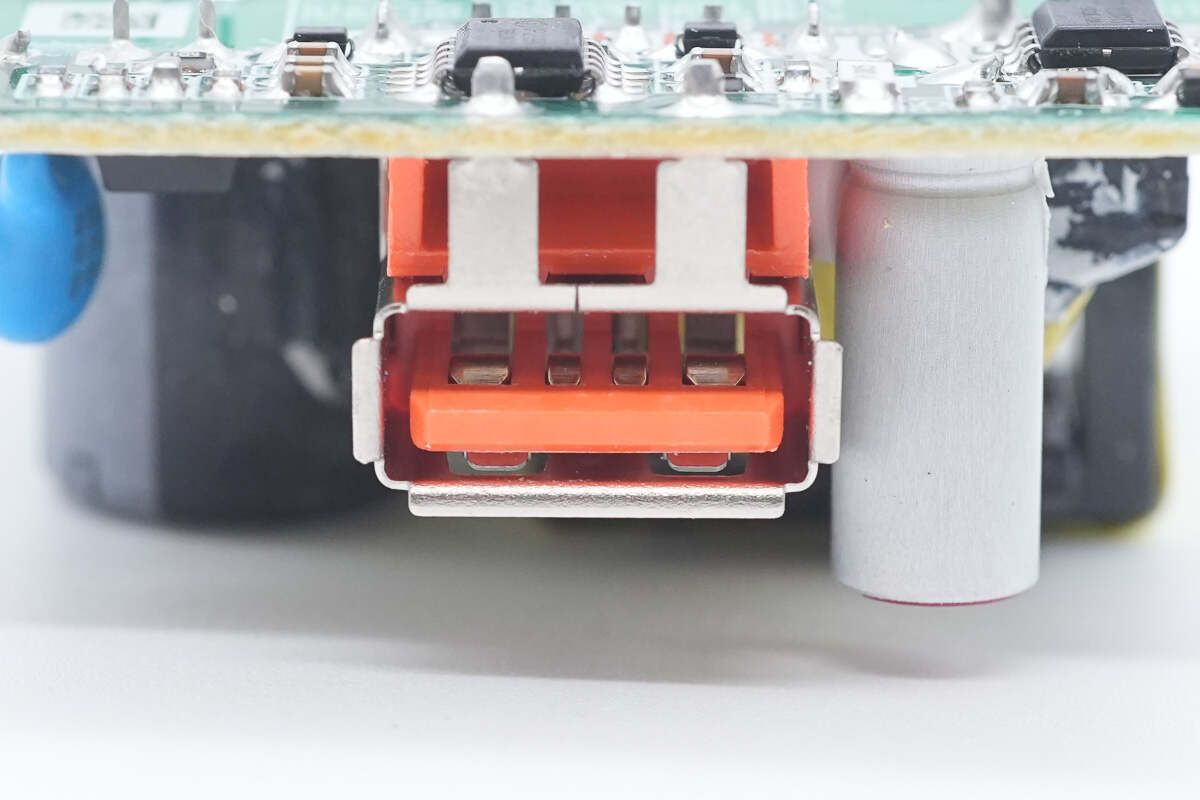

USB-A接口母座特写。

全部拆解一览，来张全家福。

充电头网拆解总结

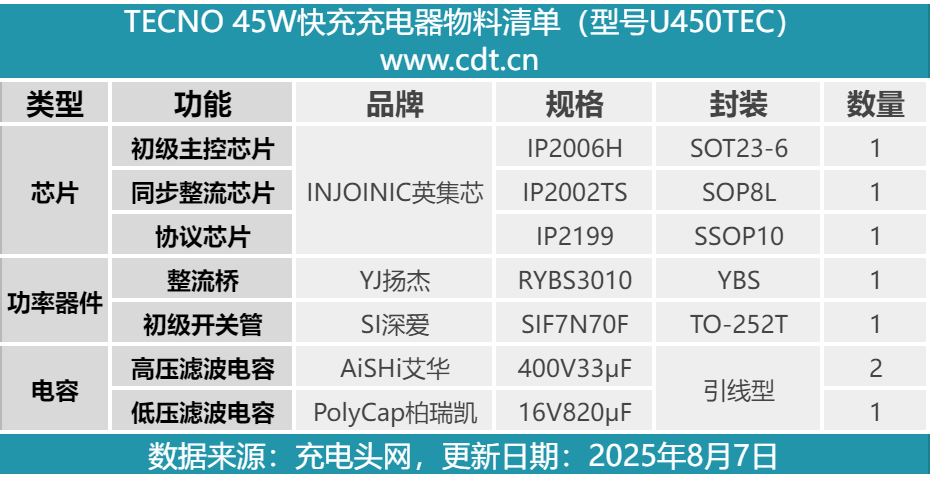

最后附上TECNO 45W快充电源适配器核心器件清单，方便大家查阅。

TECNO 45W快充充电器为经典直板造型设计，配备欧规插脚以及USB-A输出接口，支持100-240Vac宽幅电压输入，搭配转换器可在全球绝大多数国家和地区使用。接口支持5-10V4.5A以及11V4.1A输出，最大输出功率45W，可实现手机快速满血复活。

充电头网通过拆解了解到，这款充电器基于英集芯IP2006H+IP2002TS电源方案进行设计，同时还采用英集芯IP2199协议芯片实现接口输出控制，整套方案集成度高，一致性也更好，对于助力产品快速量产上市很有帮助。此外采用艾华和柏瑞凯两大知名品牌电容进行滤波，器件打胶加固，整体做工用料不错。
