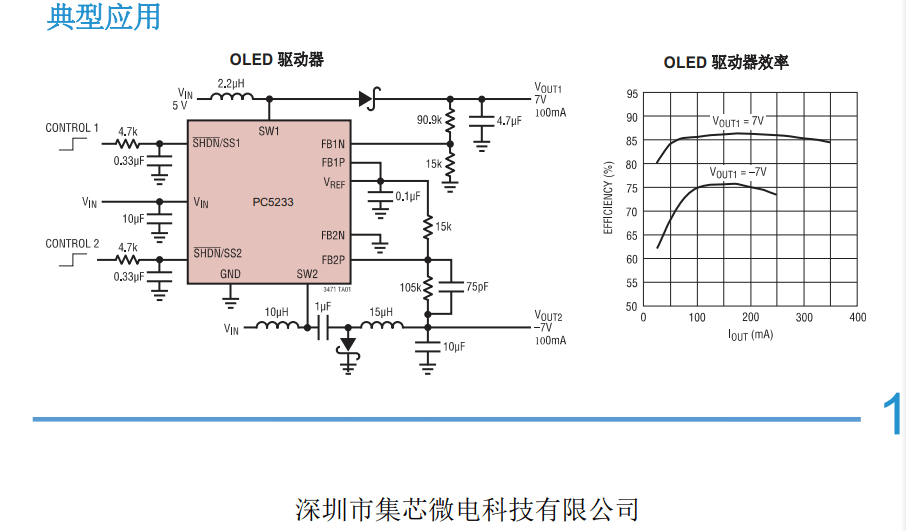

AI眼镜/OLED供电专用双开关组合稳压器 典型5V输入 ±8V/200mA电流输出
创始人
2025-10-10 20:06:33
0次
概述：
PC5233双通道开关稳压器将两个42V、1.3A开关与能够在至地电位的条件下进行检测的误差放大器组合在了一起，从而提供了升压和负输出转换功能，低VCESAT双极型开关使得该器件能够在占板面积很小的情况下提供高电流输出，PC5233的开关频率为1.2MHz因而允许采用纤巧、低成本且扁平的电感器和电容器，采用可编程软起动功能消除了启动期间的高浪涌电流，此时一个外部RC用于设定电流斜坡速率。恒定颖率电流模式PWM架构的运用产生了易于选除的可预测低输出噪声。PC5233开关的额定电压为42V,从而使得该器件成为高达土40V的升压型转换器以及SEPIC 和反激式设计的理想选择。在一个SEPIC设计中，每个通道均可从一个3.3V电源产生5W630mA的输出，或从四节碱性电池产生5W510mA的输出。该器件可被配置成两个升压转换器、一个升压转换器和个负输出转换器或两个负输出转换器。PC5233采用扁平(高度075mm)10引脚3mmx3mm DFN封装。
特点:
#1.2MHz 开关频率
#高输出电压:高达40V
#宽输入范围:2.5V至16V
#负输出转换能力
#可从5V输入提供12V/320mA
#可从5V输入提供-12V/200mA采用纤巧型表面贴装原件
#底停机电流:<1μA

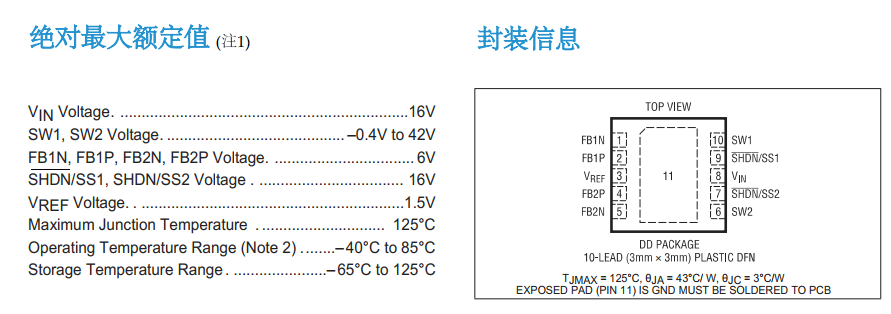

#扁平10引脚3mm x3mm DFN封装
应用：
# OLED电源
#数码相机
#白光LED电源
#TFT-LCD偏置电源
#医疗终端设备
