横河DLM3024混合信号示波器
创始人
2025-10-17 19:07:15
0次

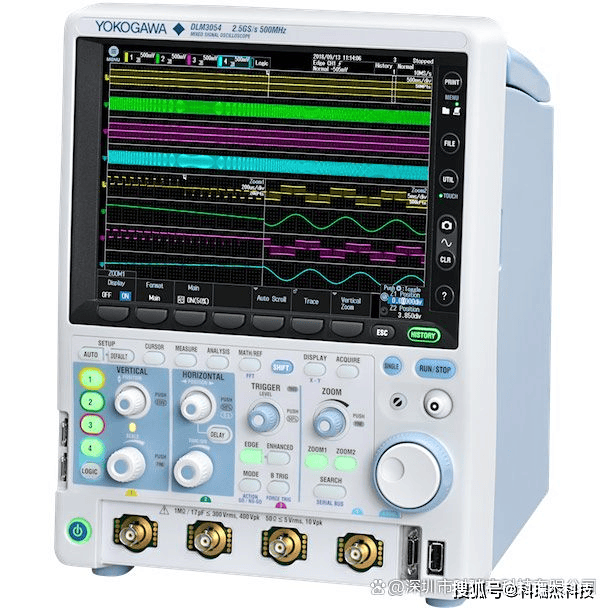

横河DLM3024是横河DLM3000系列中的一款混合信号示波器，以下是其详细介绍：
主要特点
操作便捷：采用立式设计，8.4英寸电容式触摸屏位于操作面板上方，便于查看，且节省桌面空间。支持点选、拖动、缩放等手势操作，同时保留传统按键，方便用户自由切换操作方式。
测量功能丰富：包含29个波形参数测量，最多支持30个同步自动测量，还可进行连续、逐周期或历史存储统计测量，能评估波形波动。具备双缩放功能，可快速放大波形数据，方便查看两个时间点的事件。
信号分析能力强：可同时执行2个FFT分析，除实际波形外，还能对运算波形进行分析。支持多种触发方式，如边沿触发、增强触发和B触发等，降低误触发可能。配备带有效降噪功能的实时滤波器，每个通道有14个低通滤波器，截止频率范围为8kHz-200MHz。
数据传输快速：配备千兆以太网和USB3.0作为标配通信接口，数据处理速度快，将数据保存到内部存储或传输给PC时，速度相比前代产品有大幅提升。
技术参数
带宽：200MHz
采样率：最高2.5GS/s（所有通道同时启用时）
通道数：4个模拟通道，可选配8位逻辑输入通道
存储深度：单触发模式下为128Mpts（偶数通道），重复触发模式下为125Mpts
垂直分辨率：8位（常规模式）/12位（高分辨率模式）
应用领域
广泛应用于电子测量、机电一体化设计等领域，可用于验证和排除汽车电子控制系统中电子控制单元（ECU）、传感器和执行器之间的通信故障，也适用于工程师和科研人员进行各种信号分析和测试。
