一、案例背景与超标现象

某智能门锁控制器在CE认证测试中，DC电源端口传导发射在150kHz-30MHz频段普遍超标10-15dBμV，峰值频点出现在576kHz（开关电源次谐波）和24MHz（MCU时钟沿谐波）。异常的是，断开三极管驱动的电机接口后，24MHz处辐射下降8dBμV，确认三极管驱动路径为骚扰耦合途径。

该驱动电路采用S8050 NPN三极管控制12V直流电机，基极串联1kΩ电阻直连MCU GPIO。PCB布局中，电机电源线与三极管C/E极走线平行长度达35mm，间距仅0.3mm，形成强耦合。

二、骚扰源定位与耦合路径分析

骚扰源特征识别

1. 开关电源噪声：3.3V/5V DCDC转换器开关频率1.152MHz，其锯齿波电流通过地平面耦合至三极管发射极，经β放大后形成共模噪声源。

2. MCU边沿辐射：GPIO翻转速度约2ns，24MHz晶振时钟经三极管非线性放大后产生丰富高次谐波。频谱仪测试显示，三极管集电极对地波形在24MHz处幅值达1.2Vpp。

耦合路径诊断

采用近场探头扫描发现，骚扰能量主要通过三极管C/B极间寄生电容（约2.5pF）传导。当集电极存在12V/24MHz纹波时，通过Ccb耦合至基极，再经1kΩ基极电阻注入MCU电源平面，形成共模发射。

三、分层整改方案实施

第一层：端口TVS与滤波

在电机接口与三极管集电极之间并联ASIM阿赛姆SMDJ15A TVS管，钳位电压24V，IPP达50A。同时在集电极对地增加470pF/50V陶瓷电容，构成LC低通滤波，将24MHz噪声衰减12dB以上。

关键布局要求：TVS与电容构成的π型滤波网络须置于连接器入口处，走线总长<8mm。电容接地过孔不少于2个，过孔间距>0.5mm以降低寄生电感。

第二层：三极管驱动隔离

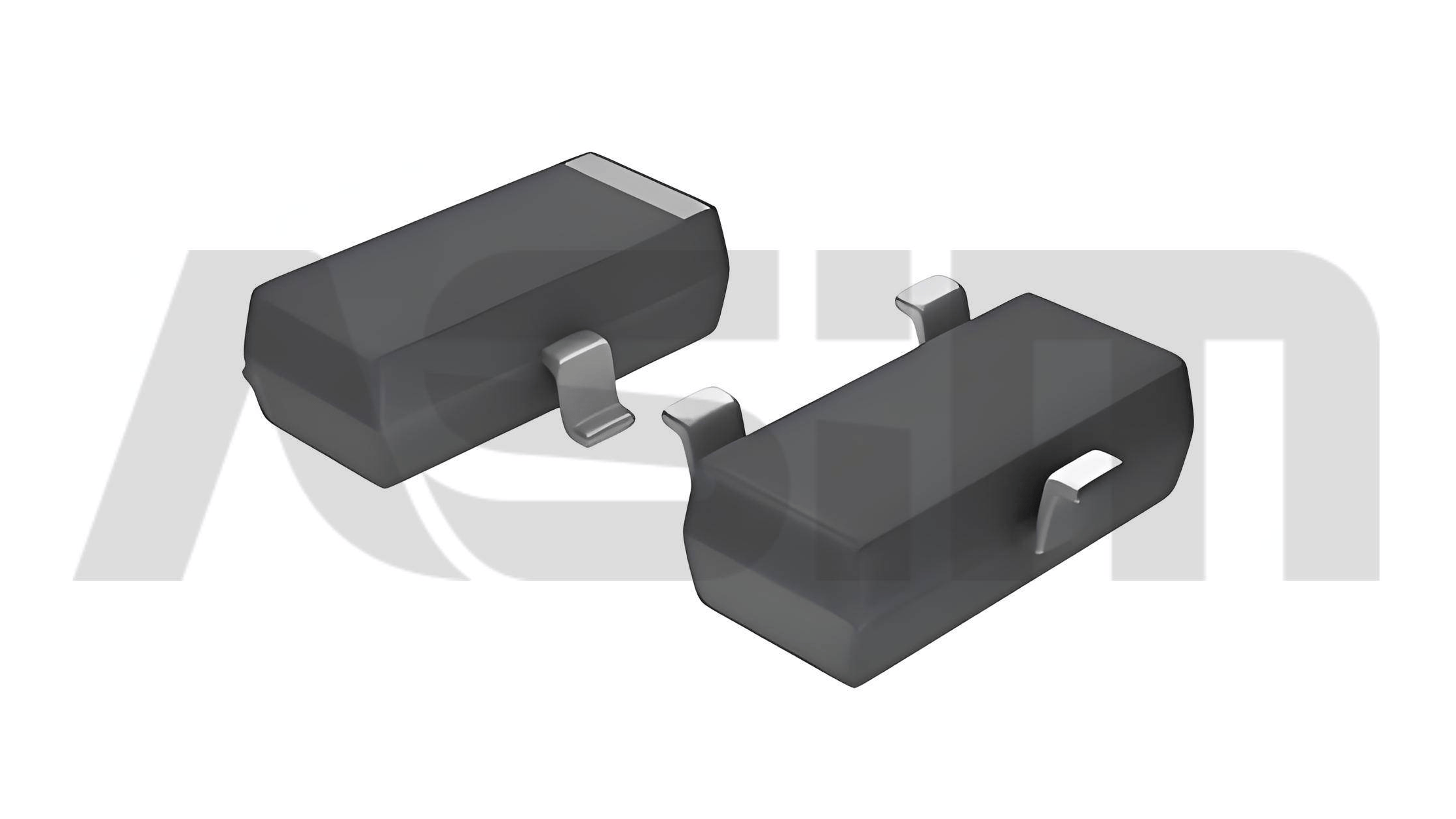

将原1kΩ基极电阻拆分为两个510Ω电阻，中间节点对地增加100nF电容，构成RC滤波。此举将MCU至三极管的噪声注入路径阻抗在24MHz处提升约15倍。同时，在MCU GPIO输出端串联ASIM阿赛姆低电容ESD器件SEHO501P1（Cj=2.5pF），防止三极管异常高压反窜。

第三层：PCB布局重构

- 将电机电源线与三极管走线间距从0.3mm扩大至1.5mm以上，中间铺设地线隔离

- 三极管下方地平面完整性优化，删除无关过孔，降低地阻抗

- 驱动回路面积从120mm²缩减至30mm²以下，辐射效率降低10dB以上

四、整改效果与数据验证

实施上述方案后，重新进行传导发射测试：

- 576kHz处：从65dBμV降至52dBμV，余量8dB

- 24MHz处：从72dBμV降至58dBμV，余量5dB

- 总测试成本增加：ASIM TVS器件￥0.15 + 滤波元件￥0.05 = 单台成本增加￥0.2

关键经验总结：

1. 三极管驱动接口必须按"骚扰源-耦合路径-敏感节点"三要素分析，不能孤立看待

2. TVS器件选型需兼顾浪涌防护与EMI抑制，ASIM阿赛姆SMDJ系列在两者间取得良好平衡

3. 布局优化效果优于单纯的参数调整，尤其是高频段整改

五、量产导入与可靠性验证

整改方案导入量产前，需完成以下验证：

ESD测试：对电机接口施加±15kV空气放电，TVS钳位电压波动<5%，三极管未出现漏电流退化

温度循环：-40℃~85℃温度循环100次，滤波电容容值变化率<3%

寿命测试：连续运行30天，24MHz噪声电平保持稳定，无二次超标

六、ASIM阿赛姆方案优势

本案例中采用的ASIM阿赛姆TVS与ESD器件具备以下技术优势：

1.夹持电压精准：SMDJ15A在IPP=1A时钳位电压仅19V，有效保护三极管BVceo=40V的安全裕度

2.响应速度一致：从0V至Vbr响应时间<1ps，确保对<1ns的ESD脉冲有效钳位

3. 批量一致性：1000pcs抽样测试，击穿电压离散性<±2%，避免批量生产中EMC性能波动

结论：

三极管驱动接口的EMC问题本质是能量耦合与路径阻抗失配。通过ASIM阿赛姆TVS器件构建的"泄放-隔离-滤波"三级防护体系，配合科学的PCB布局，可实现低成本、高可靠的整改目标。本案例整改周期7天，BOM成本增幅<1%，为同类问题提供了可复制的技术路径。
