N相电流过大的主要原因和危害

“N线电流过大”是一个在低压配电系统中，特别是三相四线制系统中，需要高度重视的故障现象。它通常意味着系统处于不健康或不平衡的状态，可能引发过热、火灾、设备损坏等严重事故。

下面我将为您详细解析N线电流过大的原因、危害、排查方法和解决方案。

一、N线电流过大的主要原因

在理想的三相平衡系统中，三相电流相位互差120°，理论上在中性线（N线）上会相互抵消，N线电流为零。但在实际中，N线电流过大主要由以下原因造成：

1.三相负载严重不平衡（最常见的原因）

现象：连接到A、B、C三相上的单相负载（如照明、插座、空调等）功率差异巨大。

原理：当三相电流不相等时，它们无法在N线上完全抵消，剩余电流会汇集到N线上。不平衡度越高，N线电流越大。

举例：A相接了整层楼的空调，B相接了几台电脑，C相几乎空载。

2.三次及其奇数倍谐波（3次，9次，15次等）电流

现象：现代办公和电子设备大量使用（如电脑、LED灯、变频器、UPS等），这些非线性负载会产生大量谐波。

原理：三次谐波电流在三相电路中的相位是相同的，它们不会相互抵消，而是在N线上叠加。这使得N线电流可能不仅不为零，甚至可能超过相线电流。这是现代建筑中N线过热的一个非常普遍且危险的原因。

危害性：三次谐波电流的危害尤其需要单独强调。

3.中性线接触不良或断裂

现象：N线接头松动、氧化或虚接，导致阻抗增大。

原理：根据欧姆定律（U=IR），当N线阻抗（R）变大时，即使正常的N线电流也会在不良接点处产生异常高的电压降和热量，进一步恶化连接，形成恶性循环，最终可能导致N线彻底烧断。

4.存在对地泄漏电流

现象：线路或设备绝缘老化、破损，导致部分电流未通过N线返回，而是通过大地或其他路径泄漏。

原理：虽然这通常会导致漏电保护器跳闸，但在某些复杂系统中，异常的泄漏电流路径也可能导致N线电流异常。

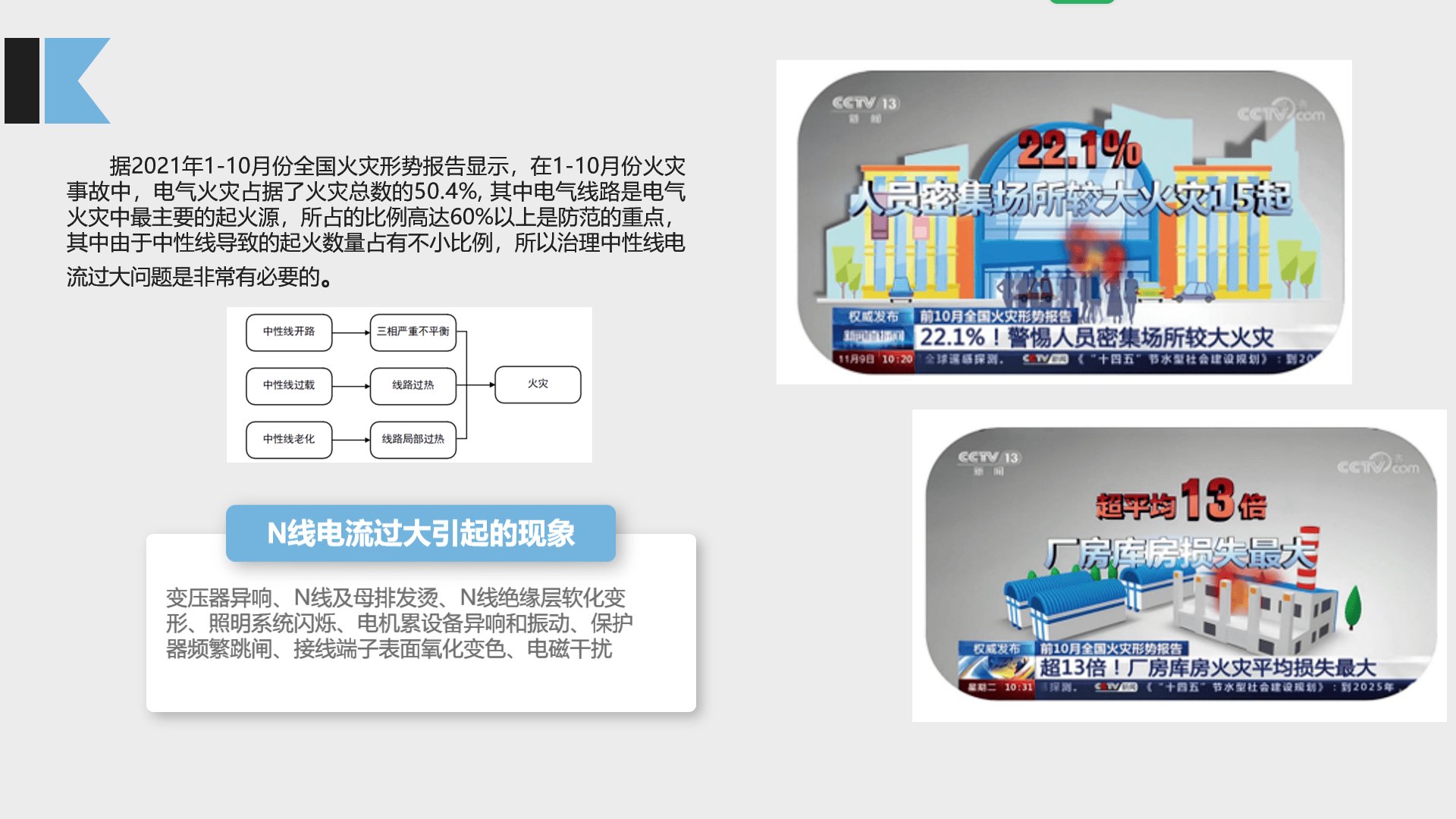

二、N线电流过大的危害

2. 过热与火灾风险：

N线通常与相线等径，但在严重谐波或不平衡情况下，其电流可能远超设计值，导致N线及其连接点持续过热，绝缘层老化，最终引发火灾。

2. 电气设备损坏：

电压异常：N线电流过大会导致N线电位漂移（不再是零电位），造成三相电压不平衡，某些相的电压会异常升高，烧毁连接在该相上的敏感设备。

中性点位移：对于变压器，N线电流过大会导致其中性点电位偏移，影响整个系统的稳定。

2. 断路器误动作或拒动：

过热的接线端子可能损坏断路器本身，导致其保护功能失效。

2. 能源浪费：N线上的额外电流消耗会转化为热能散失，造成电能浪费。

三、排查与诊断步骤

当怀疑或监测到N线电流过大时，应按照以下步骤进行：

1. 使用专业工具测量：

使用真有效值钳形表或电能质量分析仪同时测量A、B、C三相和N线的电流。

记录数据，计算三相电流的不平衡度。

使用电能质量分析仪可以进一步分析是否存在谐波，特别是观察3次谐波（150Hz）的含量是否过高。

2. 初步判断原因：

如果三相电流不平衡，且N线电流约等于不平衡电流，则主要原因是不平衡负载。

如果三相电流基本平衡，但N线电流依然很大，则极有可能是三次谐波造成的。

如果N线电流时大时小，或伴有接头处打火、发热现象，应重点检查N线的连接点是否牢固。

3. 负载调查：

检查配电箱，了解各相所接的负载类型和功率。

重点关注那些大量使用开关电源、整流设备的回路。

四、解决方案与预防措施

根据诊断出的原因，采取针对性措施：

1.解决三相负载不平衡：

重新分配负载：这是最根本的解决方法。将单相负载尽可能平均地分配到A、B、C三相上。这项工作需要在配电箱处进行调整。

建立负载档案：对配电系统进行规划和管理，避免后期随意接线导致新的不平衡。

2.治理三次谐波：

选用D，yn11接线的变压器：这种接法的变压器本身可以抑制三次谐波向电网侧传输（但对于负载侧的N线电流无直接改善）。

增设谐波治理设备：

无源滤波器：针对特定的谐波频率（如3次）进行滤波，成本较低，但可能引起谐振。

有源滤波器：实时检测谐波电流并注入一个相反的补偿电流，能动态消除包括3次在内的多种谐波，效果最好，但成本较高。

在设计阶段加大N线截面积：对于谐波严重的场所（如数据中心、办公楼），在设计时就将N线截面积加大为相线的1.5倍甚至2倍，以增强其载流能力。（注意：这只是缓解过热，并未消除谐波）

3.确保N线连接可靠：

定期检查并紧固所有N线的接线端子。

使用高质量的接线端子和母线。

4.加强绝缘与维护：

定期进行绝缘电阻测试，及时发现并处理对地泄漏问题。

总结

N线电流过大是一个危险的信号，绝不能忽视。其核心原因在于 “三相不平衡”和 “三次谐波”。解决之道在于：

1. 准确测量，使用专业工具定位问题根源。

2. 对症下药，通过重新分配负载或加装滤波器来解决。

3. 预防为主，在新项目设计和日常管理中就将这些问题考虑进去。

如果您不具备专业的电工知识和操作资质，请务必立即联系专业的电气工程师或电工进行处理，以免发生安全事故。
