英伟达TITAN RTX Ada原型显卡拆解：PCB与主板平行，双16-Pin
创始人
2025-12-16 15:37:14
0次

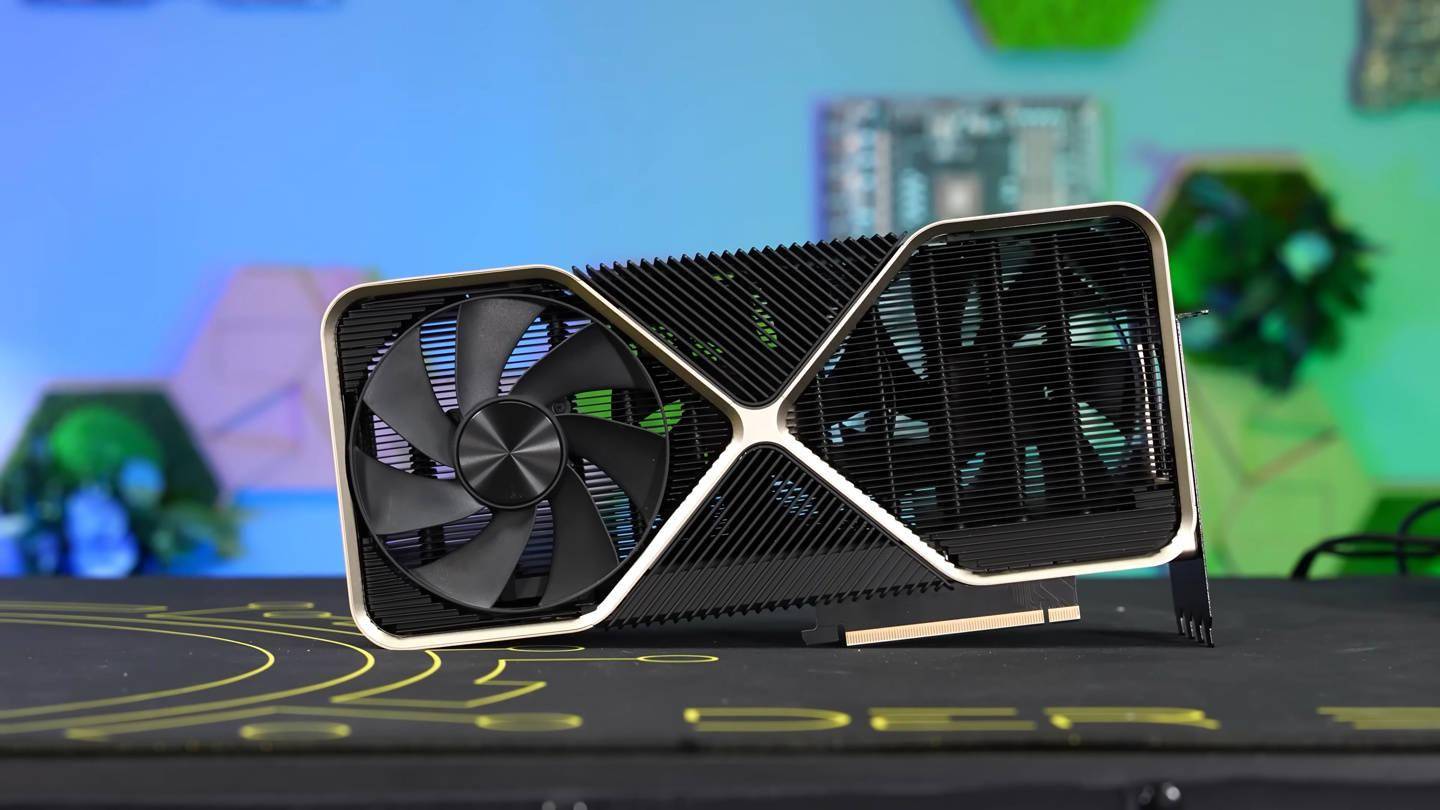

IT之家 12 月 16 日消息，德国工程师、超频玩家、Thermal Grizzly 首席执行官 der8auer 北京时间本月 14 日在油管平台分享了其拆解英伟达未推出的 TITAN RTX Ada 显卡的原型的视频。

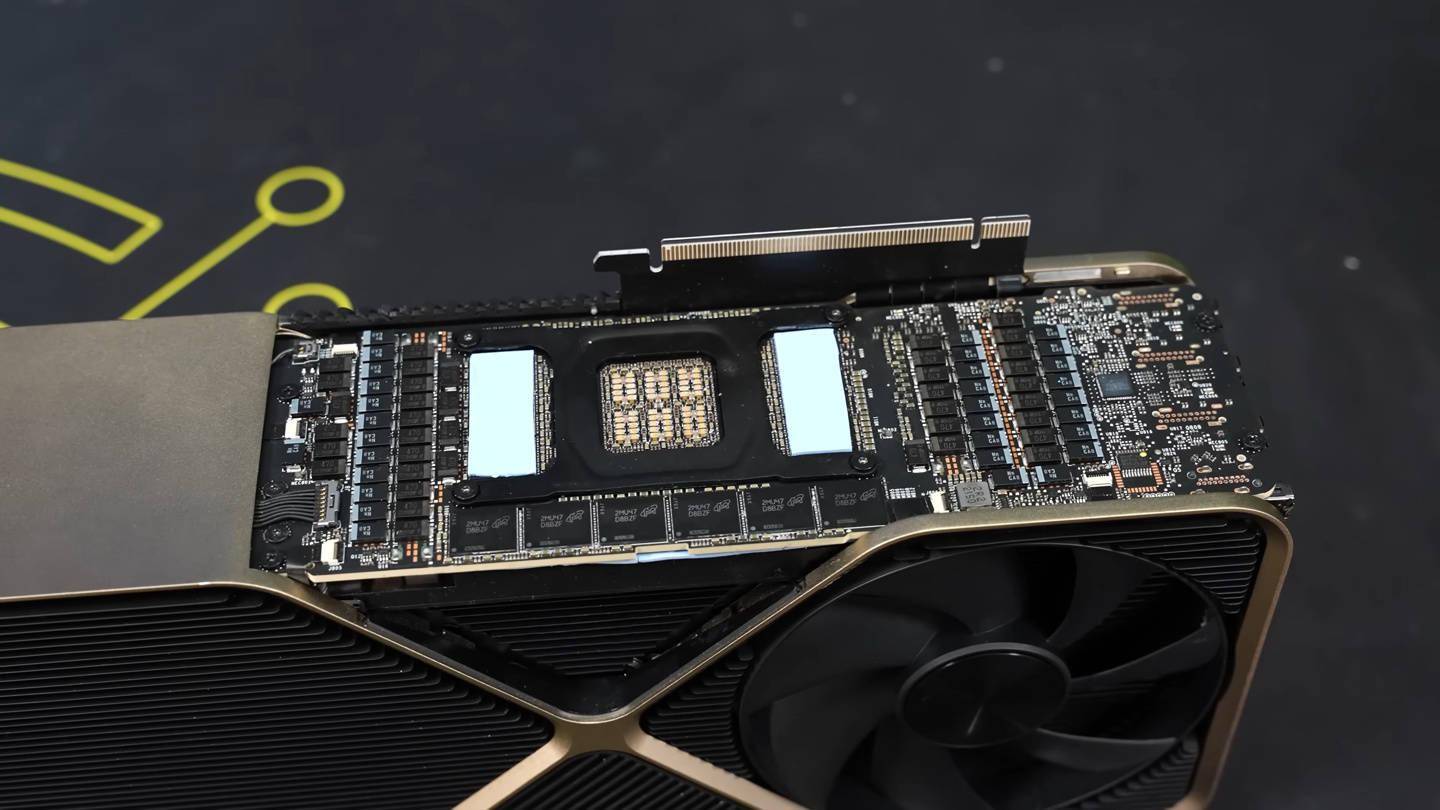

在第一阶段拆下“背板”区域后，可以确认 TITAN RTX Ada 的原型设计是将 PCB“平放”在整个显卡模组的底部，与 PCIe 插槽垂直，在标准直插模式下与主板平行。

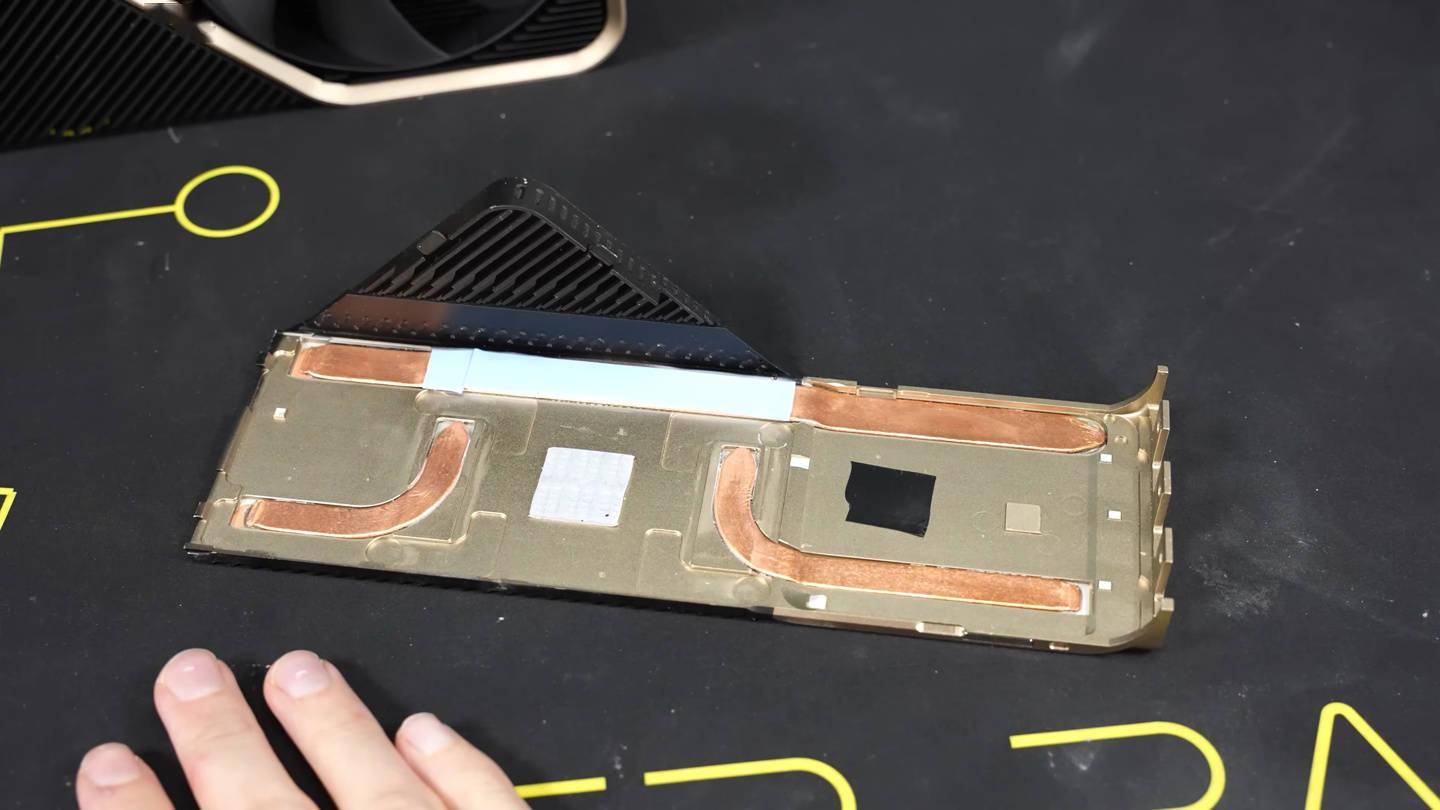

该显卡的“背板”包含了共计三根热管以改善 PCB 背面器件散热效果，这是类似布局的 GeForce RTX 4090 Ti 原型卡上未有的。

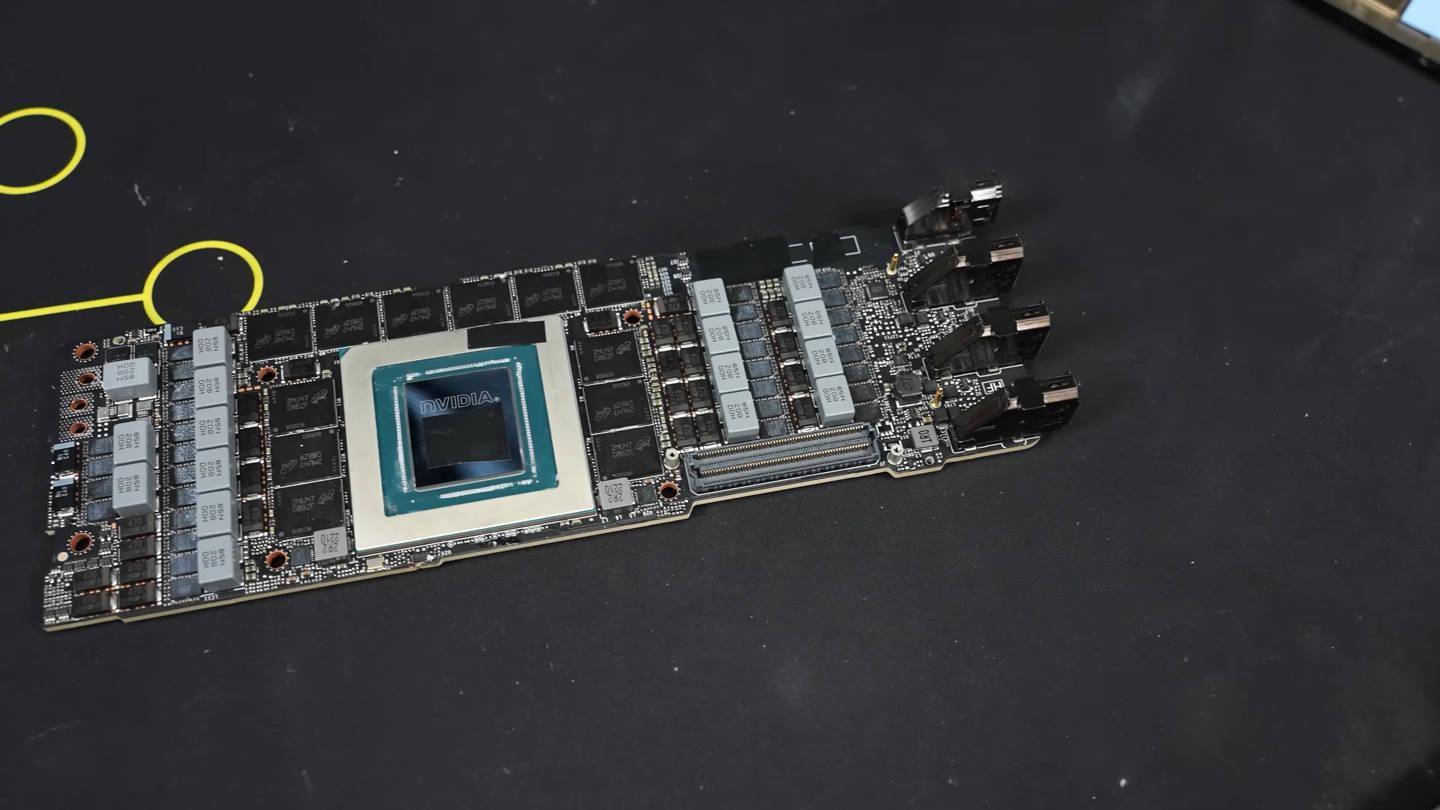

TITAN RTX Ada 的 PCB 由一张主卡和一张子卡组成，主卡坐落着 AD102 核心，尾部为 4 个视频信号输出接口；子卡则通过排线让两者间存在 90° 的主卡和 PCIe 金手指连为一体。

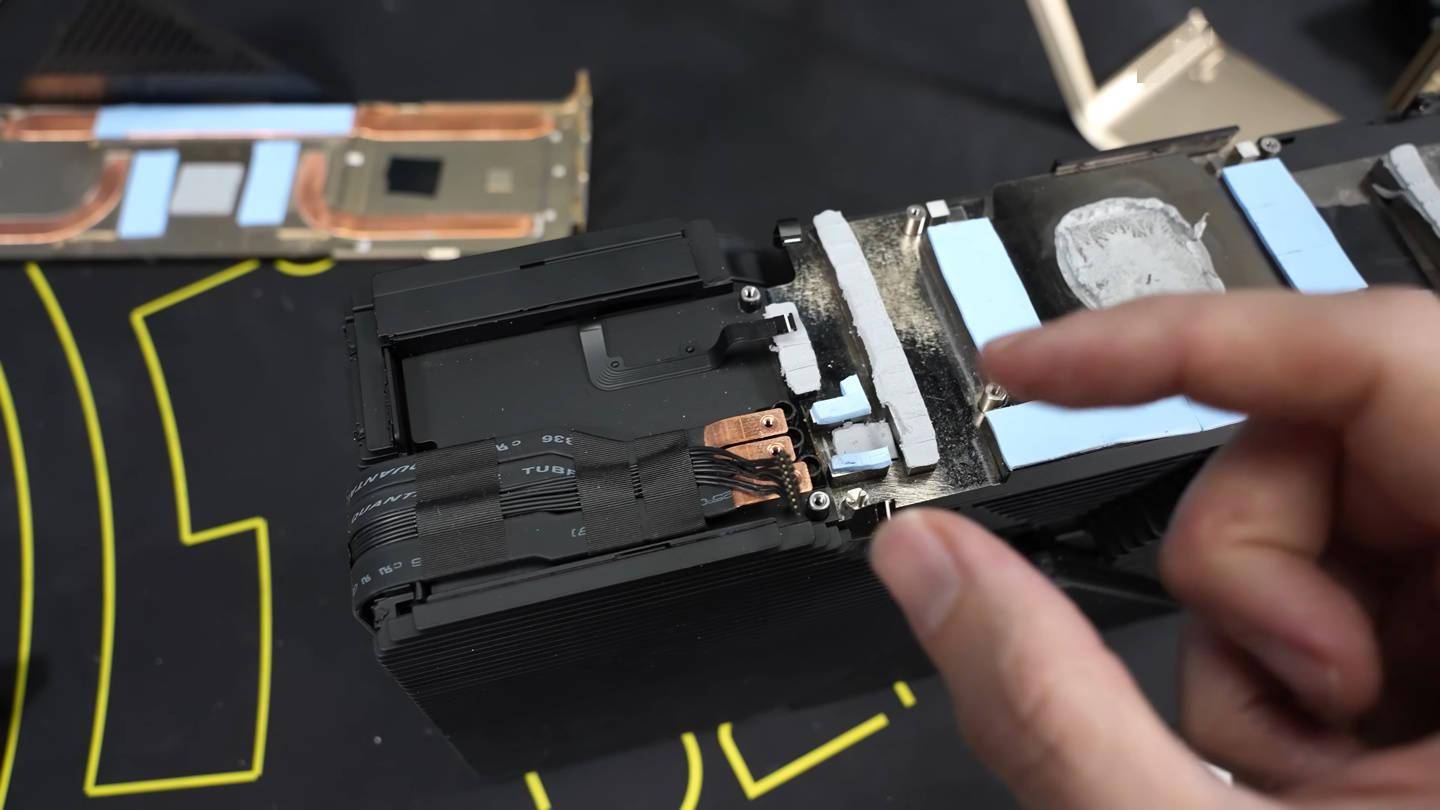

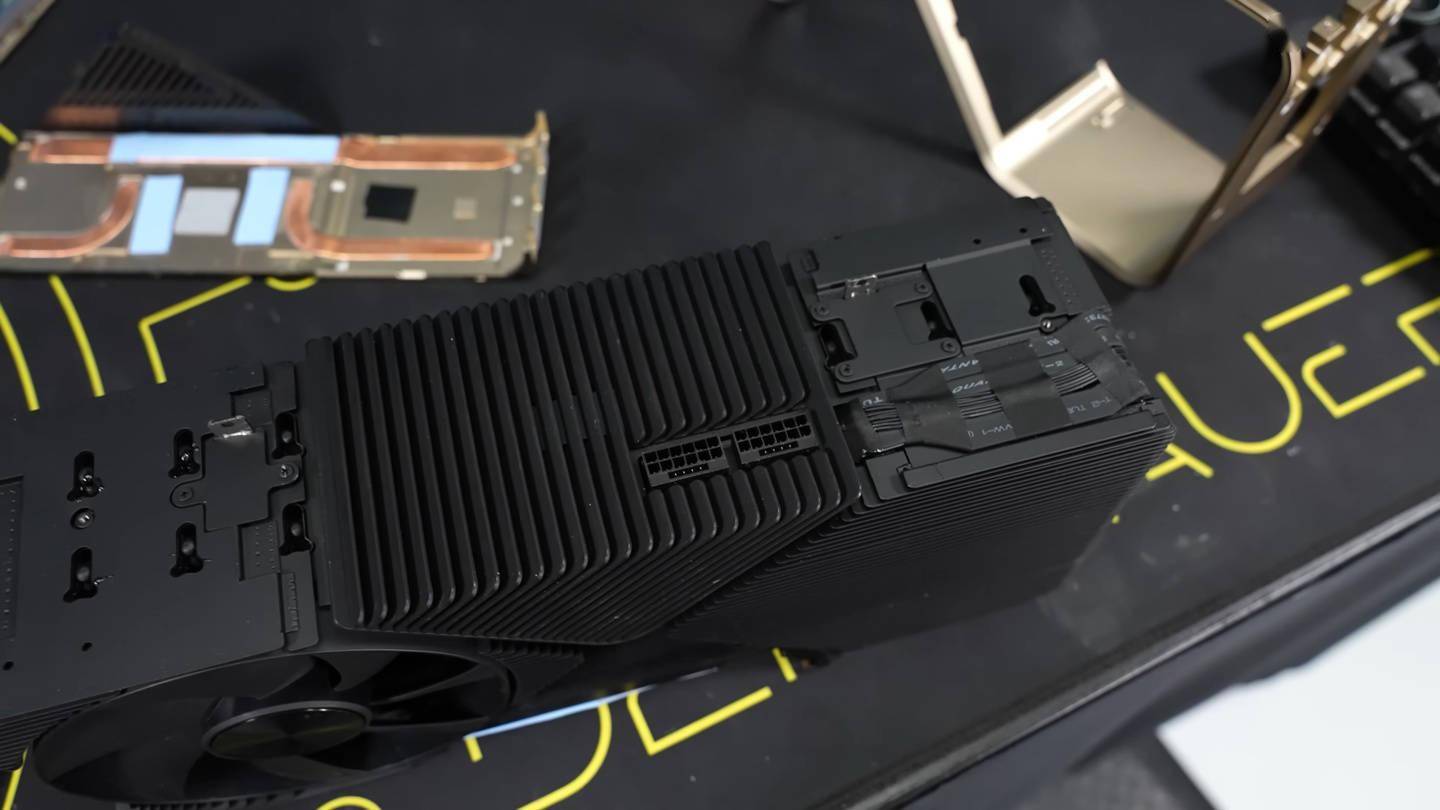

来到供电部分，TITAN RTX Ada 的设计也非常特殊，其采用三组铜片而非线材导电（der8auer 认为旁边的一组线材应起到侦测作用），从显卡的侧面绕至 2 个 16-Pin 接口处。

参考此前消息，TITAN RTX Ada 在设计中包含 18432 个 CUDA 核心，配备 48GB GDDR6X 显存，搭载三风扇散热系统，厚度达到四槽，功耗最高可达 900W。
