SG-M520 多功能单片机实验开发系统实训箱

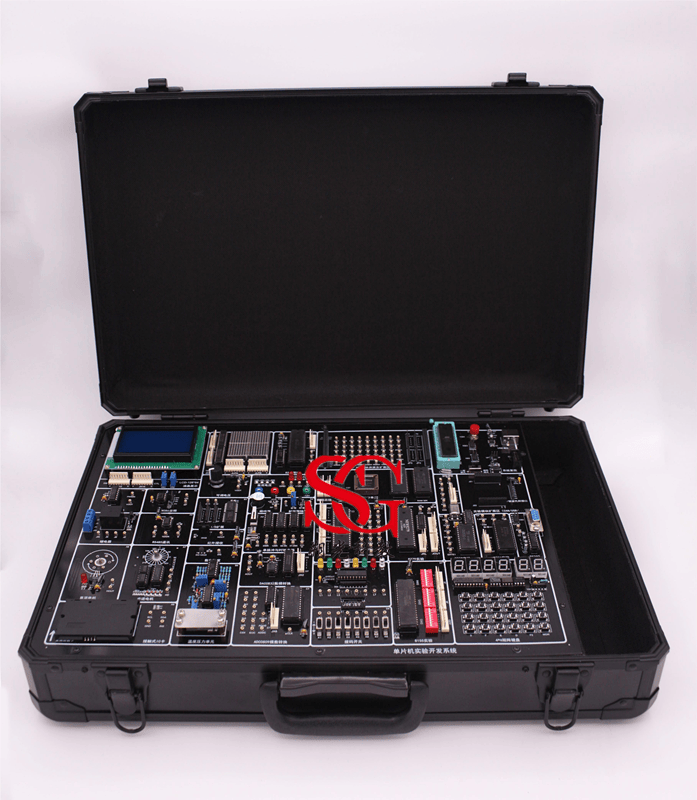

图为标配，带独立KeilC USB仿真器

一、系统简介

SG-M520 单片机实训箱是《MCS-51单片机原理与接口》《C8051嵌入式单片机控制技术》《自动化控制》《CPLD/FPGA技术》等课程教学的最佳配套实验设备。以小系统、多功能、易扩展为设计思想，系统的地址总线、数据总线、控制总线全部引出，对用户开放，并留有扩展单元（区），这样学校可以从需要出发，灵活选配各种扩展模块，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。

二、系统组成：

（1）硬件：

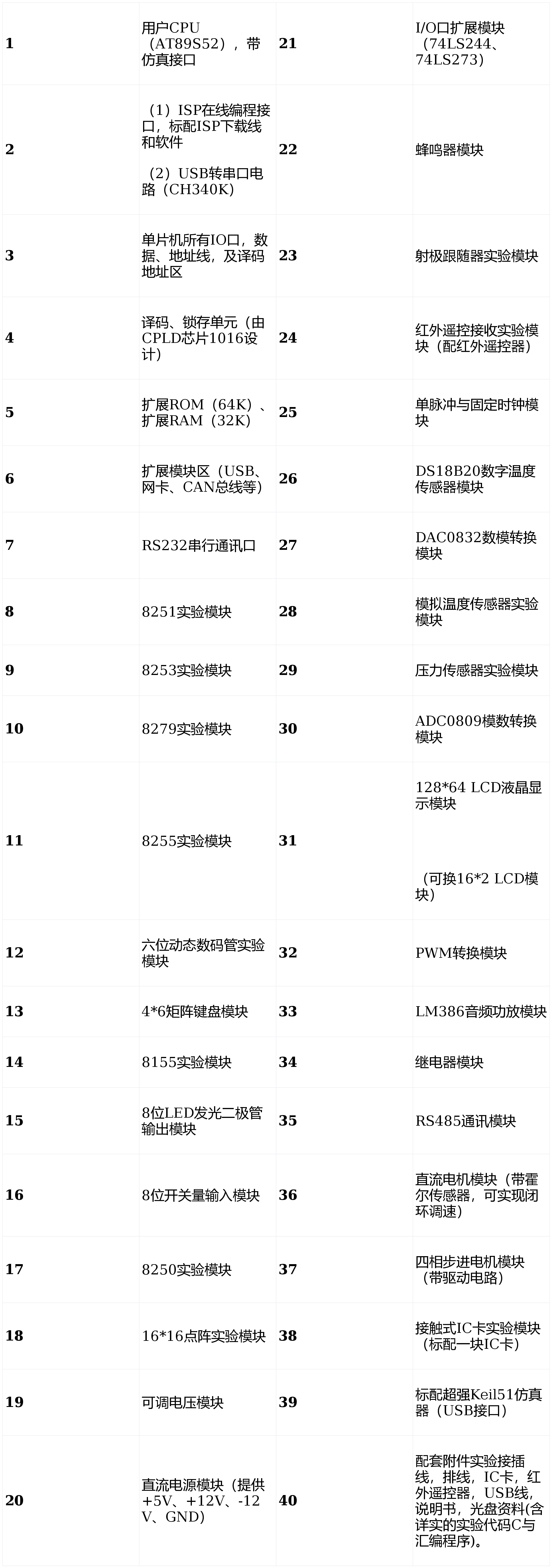

（2）电气性能与尺寸重量：

（3）软件和程序：

系统配置98/2000/XP//WIN7/WIN10等操作平台的单片机仿真调试软件KEILC51 UV2 调试环境，支持汇编、C51语言编译、调试；单片机ISP在线下载软件；串口调试助手；取模软件等；随光盘配有全部的实验源程序和电子版实验指导书。

三、系统主要特点

（1）仿真器：系统标配有USB接口Keil51仿真器。

1、 Keil51仿真器是目前同行业功能完整，性能稳定，技术先进的全USB接口仿真器。兼容KEILC51 UV2 调试环境支持单步、断点、随时可查看寄存器、变量、IO、内存内容。支持夭折功能可仿真各种51指令兼容单片机，ATMEL、WINBOND、PHILIPS、INTEL、SST、STC等等。

2、 不占资源，无限制真实仿真（32个IO、串口、T2可完全单步仿真），真实仿真32条IO脚，包括任意使用P30和P31口。

3、 USB接口，无需外接电源和串口，即插即用，台式电脑、无串口的笔记本均适用。三CPU设计，采用仿真芯片＋监控芯片＋USB芯片结构，在仿真状态下仿真芯片被完全冻结，可以100%重现CPU所有特性，即总线I/O口。

4、 下载仿真通讯急速115200BPS，也是KEIL支持的最高速度,相比以前版本提高一个数量级(10倍以上)，单步运行如飞。

（2）ISP在线下载：实验系统配有ISP在线下载接口，并标配USB接口下载电缆线，可直接烧录AT89S5X单片机和AVR单片机。

（3）配置USB转串口电路:可用于STC单片机在线下载和串行通讯实验。

（4）支持C8051F 单片机（SOC）扩展：选配C8051F扩展板和EC5仿真器，EC5型USB高速通讯仿真器，通过4脚的JTAG接口可以进行非侵入式、全速的在线系统调试、仿真；集成开发环境支持Silicon Labs IDE和KEIL C软件。

1、CPU:C8051F020。

2、22.1184MHz晶振。

3、标准JTAG接口，支持硬件仿真。

4、外部复位电路。

5、所有IO口均引出并加清晰标注。

6、可以与DICE-M520实验箱结合，实现超多外围功能。

（5）支持PIC单片机扩展：

通过选配件PIC模块可实现PIC单片机功能

1、CPU：PIC16F877A

2、4MHz晶振

3、标准6针ICSP接口，可以单片机进行编程与仿真。

4、所有IO口均引出。

5、外部复位电路。

6、可以与SG-M520实验箱结合，实现超多外围功能。

（6）支持AVR单片机扩展：

通过选配件AVR模块可实现AVR单片机功能

1、CPU:ATMEGA16。

2、8MHz晶振。

3、标准ISP下载接口。

4、外部复位电路。

5、标准JTAG接口，支持硬件仿真。

6、所有IO口均引出并加清晰标注。

7、可以与DICE-M520实验箱结合，实现超多外围功能。

（7）支持EDA(CPLD/FPGA)模块扩展：通过选配EDA扩展卡（标配JTAG下载线），实现CPLD/FPGA的实验、学习和开发，并和单片机系统共用硬件资源。

（8）实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。

（9）二次开发：系统将地址总线、数据总线、控制总线全部引出，主机板留有扩展单元，通过单片机仿真器调试用户系统。

（10）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。

(11)SG-DAQ数控式创新实验平台（选配模块，实验室配置1套）

SG-DAQ数控式创新实验平台，是将一些复杂的例如交通灯控制系统、四层电梯控制系统、刀库捷径选择等实验通过当前流行的二维动画技术制作出来，借助PC要资源，仿真实物的控制系统。通过USB接口电路，实现CPU（单片机）对虚拟被控对象的控制和双向通信。该实验平台形象生动、可操作性强、可实现复杂的闭环控制，大大提高学生的学习兴趣和创新思维。与传统的实物模型相比：性价比极高、无需后续的保养和维修、使用安全方便。目前该创新实验平台有15个典型的系统实验。

四、实验项目

软件实验（标配）

1. 清零程序 2. 拆字程序

3. 拼字程序 4. 数据区传送子程序

5. 数据排序实验 6. 查找相同数据个数

7. 无符号双字节快速乘法子程序 8. 多分支程序

9. 脉冲计数实验 10. 电脑时钟实验

硬件实验（标配）

11. P1口亮灯实验 12. P1口转弯灯实验

13. P3.3口输入，P1口输出实验 14. 工业顺序控制实验

15. 8255 A、B、C口输出方波实验 16. 8255 PA口控制PB口

17. 8255控制交通灯 18. 简单I/O扩展实验

19. A/D0809转换实验 20. D/A0832转换实验

21. 8279键盘显示实验 22. 通用打印机实验（自配）

23. 微型打印机打印实验（自配） 24. I2C储存卡读写实验

25. 继电器控制实验 26. 步进电机控制实验

27. 8253方波实验 28. 小直流电机闭环调速实验

29. 16*16 LED点阵显示实验 30. 128*64 LCD液晶屏显示实验

31. 8250可编程异步通讯接口实验 32. 8251可编程通讯接口实验

33. 单片机RS232/485串行发送实验 34. 单片机RS232/485串行接收实验

35. 单片机RS232/485与PC机通讯实验 36. DS18B20单总线温度测量实验

37. 红外线遥控收发实验 38. 温度传感器实验

39. 压力传感器实验 40. PWM脉冲宽度调制实验

41. 电子音乐演奏实验 42. 8155模块实验

43. 射极跟随器实验

SG-DAQ数控式创新实验平台（选配）

（配置上位机仿真软件，1卡即可完成以下实验）

44. 机器人扫地雷实验（闭环实验） 45. 刀库捷径选择实验（闭环实验）

46. 四层电梯实验（闭环实验） 47. 四级传送带实验（闭环实验）

48. 邮件分拣实验（闭环实验） 49. 水塔水位控制实验（闭环实验）

50. 交流电机Y/△起动实验（闭环实验） 51. 交通信号灯实验（开环实验）

52. 步进电机实验（开环实验） 53. 舞台灯实验（开环实验）

54. LED数码管显示实验（开环实验） 55. 液体混合装置实验（开环实验）

56. 八通道逻辑分析实验（开环实验） 57. 温度压力实验（开环实验）

58. 连线自检实验（开环实验）

硬件实验（选配）

59. USB2.0通讯实验 60. CAN总线通讯接口实验

61. 以太网TCP/IP协议接口实验
