是德N9041B信号分析仪110G keysight N9041B N9040B N9041B

姚：180---2536---3925

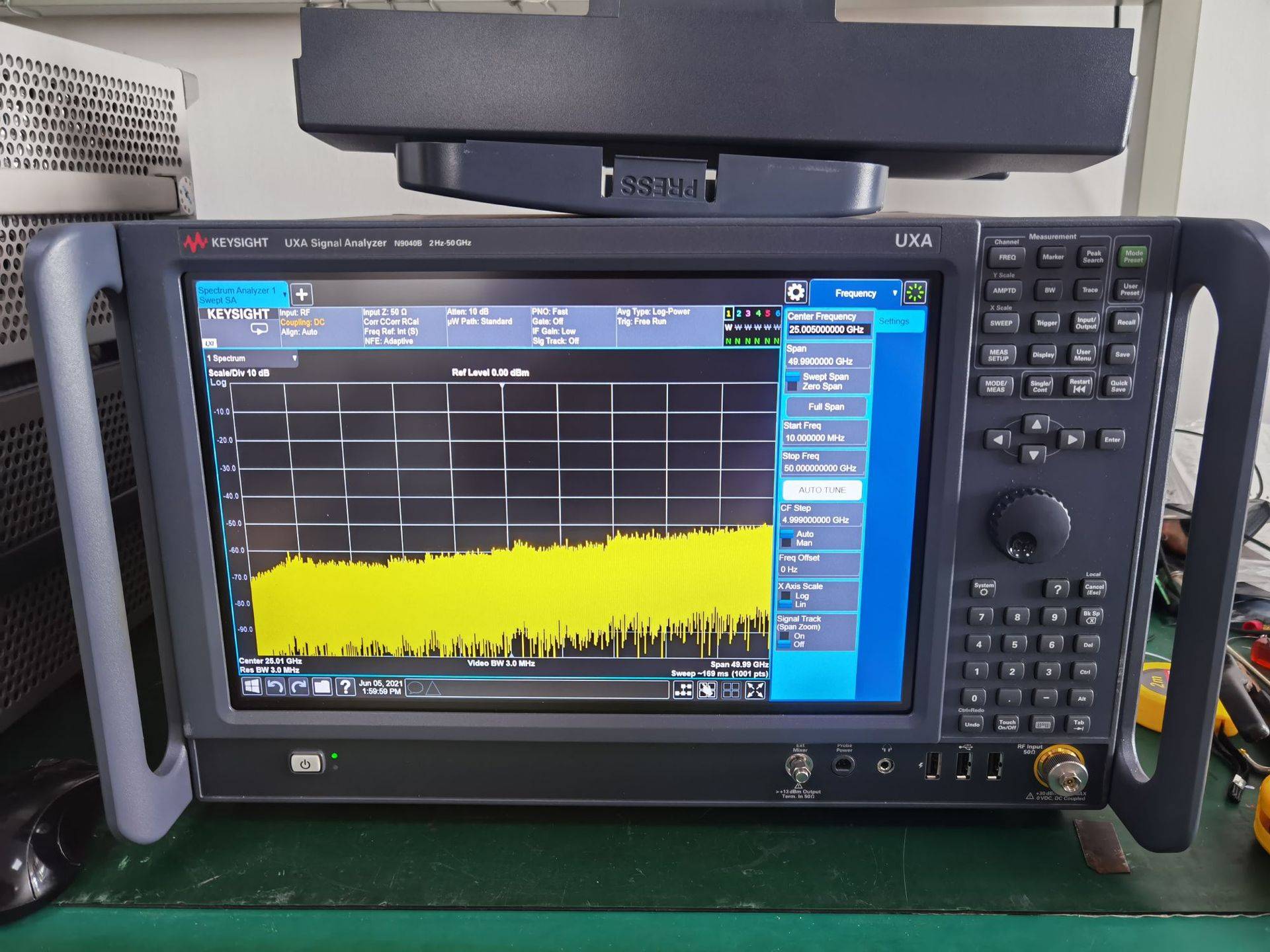

Keysight N9041B UXA 信号分析仪是一款频谱分析仪，为表征复杂信号设计，适用于5G、卫星、雷达等应用。12

关键规格与性能： 频率范围覆盖 2 Hz 至 110 GHz（支持选件扩展至90 GHz或110 GHz），频率分辨率为 3 Hz；本底噪声（DANL）低至 -174 dBm/Hz（1 GHz时），在50 GHz以上为 -150 dBm/Hz，有助于捕获低电平杂散信号；瞬时分析带宽高 1 GHz（内部），使用外部中频输出可达 5 GHz；实时带宽为 255 MHz，可检测短 3.51 µs 的信号；相位噪声性能在1 GHz、10 kHz频偏处为 -135 dBc/Hz，无杂散动态范围达 510 MHz 带宽内的 78 dBc。12

主要功能与特点： 该分析仪具备多点触控 14.1 英寸 触摸屏，简化操作；支持实时频谱分析，无缝捕获间歇性信号；兼容X系列应用软件（如89600 VSA），提供矢量信号分析、解调和功率随时间变化（PvT）测量；通过智能混频器技术，可将射频输入扩展至 1.1 THz，适用于毫米波和太赫兹信号测试；内置脉冲测量、频率模板触发等功能，增强对复杂信号的分析能力。12

应用场景与兼容性： 适用于无线通信（如5G、WLAN 802.11ax/ay）、航空航天、电子战和研发生产环境；可与X-COM记录器和PathWave软件集成，实现长时间信号记录与分析；支持软件升级，保持与新技术的兼容性。

N9030A 20H-3.6/7.0/13.6/26.5 PXA信号分析仪

N9020A 20H-3.6/7.0/13.6/26.5 EXA信号分析仪

N9010A 20H-3.6/7.0/13.6/26.5 EXA信号分析仪

N9020B MXA 信号分析仪，10 Hz 至 50 GHz

N9030B PXA 信号分析仪，2 Hz 至 50 GHz

N9040B UXA 信号分析仪，2 Hz 至 50 GHz

N9010B EXA信号分析仪，10HZ至44G

是德N9041B信号分析仪110G产品特点：

是德科技N9041B N9040B N9030B N9020B 信号频谱分析仪

是德N9041B信号分析仪110G产品详情：

是德N9041B信号分析仪110G主要特性和功能

表征复杂的毫米波信号：5G、802.11、卫星、雷达

在高达 110 GHz 的频率范围内执行连续扫描

凭借低 -150 dBm/Hz gt; 50 GHz）的 DANL，可以捕获更低电平的杂散信号

简化对新宽带信号的分析：1 GHz 全积分瞬时带宽；使用外部中频输出可达 5 GHz

是德N9041B信号分析仪110G技术指标

频率 多点触控，3 Hz 至 110 GHz

频率选件 90, 110 GHz

大分析带宽 1 GHz

带宽选件 25 MHz standard, 40 MHz, 1 GHz

大实时带宽 255 MHz

实时带宽选件 255 MHz

1 GHz 时的 DANL -171 dBm

1 GHz 时，10 kHz 频偏处的相位噪声 -136 dBc/Hz

1 GHz 时，30 kHz 频偏处的相位噪声 -136 dBc/Hz

1 GHz 时，1 MHz 频偏处的相位噪声 -146 dBc/Hz

总体幅度精度 ±0.16 dB

三阶截获（TOI），1 GHz 时 +22 dBm

1 GHz 时的大三阶动态范围 116 dB

应用——通用

89600 VSA 软件

模拟解调

噪声系数

相位噪声

脉冲

实时频谱分析

应用——蜂窝

GSM/EDGE

LTE/LTE-Advanced

NB-IoT

W-CDMA/HSPA/HSPA+

应用——无线连通性

Bluetooth? (BR/EDR/LE4.2/5.0)

Short Range Communications (ZigBee, Z-Wave)

WLAN 802.11(a/b/g/j/p/n/ac/ad/af/ah/ax)

应用——数字视频 无

性能水平 ◆◆◆◆◆◆

标准衰减器衰减范围 70 dB

标准衰减器步进 2 dB

截获概率的短信号持续时间 3.517 ?s

信掩比 > 60 dB 时的可检测信号持续时间 3.33 ns

无杂散动态范围 78 dBc

多域带宽 255 MHz

显示视图

密度

频谱图

密度频谱图

PvT（功率随时间的变化）频谱

PvT（功率随时间的变化）频谱图

PvT（功率随时间的变化）

触发

FMT（频率模板触发）

TQT（时间限定触发）

电平

射频猝发

线路

外置

周期

Density

Density Spectrogram

PvT (Power vs Time)

PvT (Power vs Time) Spectrogram

Spectrogram

使用频率模板触发的应用软件

89600 VSA 软件

实时频谱分析仪

Pulse Measurement Application

2 GHz 时的 DANL，不配备前置放大器 -155 dBm/Hz

可用应用 是

台式 是

Real-Time Data Streaming 否
