在所有电子电路设计中，除了电阻、电容、二极管，使用率最高的核心器件一定是三极管。它结构简单、成本低廉、功能极强，是模拟电路与数字电路的基础核心元件。小到蓝牙耳机、小家电，大到工控设备、智能硬件，三极管无处不在，主要承担电路开关、信号放大、电流驱动的核心任务，是电子工程师最常用的“万能器件”。

什么是三极管？

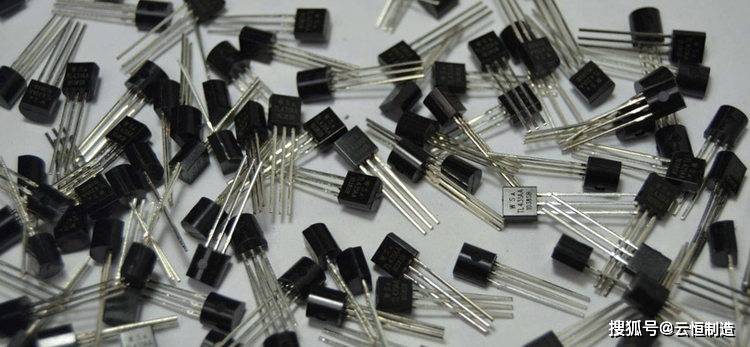

三极管全称半导体三极管，属于三端可控器件，三个引脚分别为基极（B）、集电极（C）、发射极（E）。它的核心原理可以通俗理解为小电流控制大电流：通过基极输入微弱的控制电流，就能控制集电极与发射极之间的大电流通断与大小。简单来说，就是用微弱信号去驱动大功率负载，实现“以小控大、以弱控强”的电路逻辑。

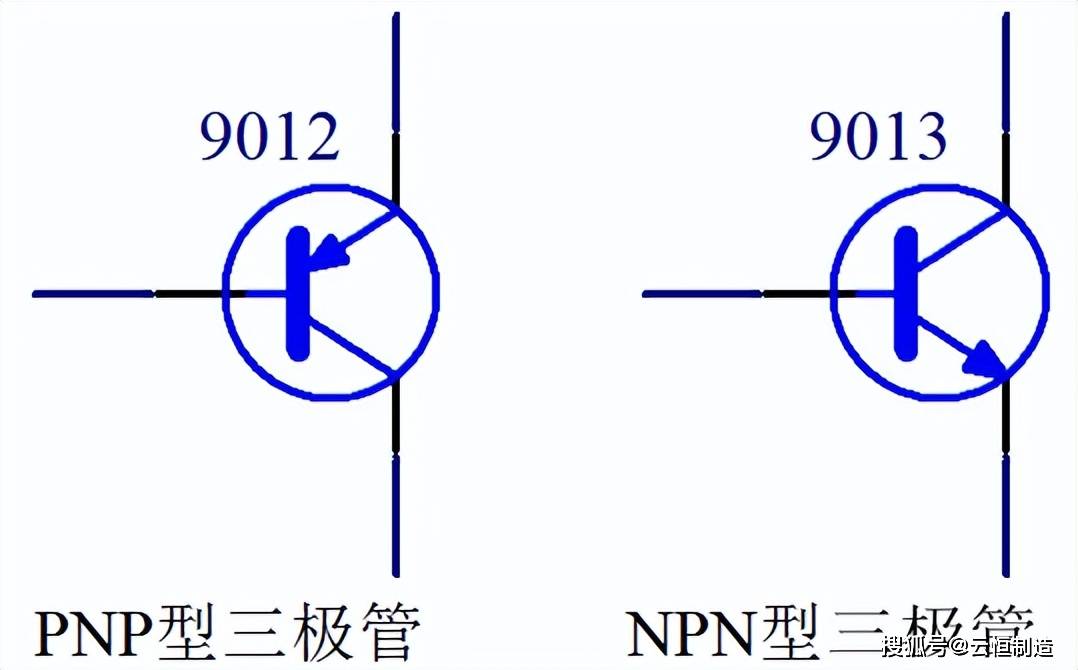

NPN与PNP两大核心分类

根据导通极性，三极管主要分为NPN型和PNP型两类，电路中成对搭配使用：

NPN型（最常用）：高电平导通，基极通电即可打开回路，多用于负极控制、信号开关、负载驱动，是消费电子、工控电路中的主流型号。

PNP型：低电平导通，主要用于正极控制、断电保护、反向驱动电路，常与NPN配对组成推挽电路，实现信号放大与高效驱动。

三极管在电路中的三大核心作用

第一，电子开关。这是最常用的功能，利用基极高低电平控制电路快速通断，替代传统机械开关，实现自动控制，常用于继电器驱动、LED闪烁、蜂鸣器报警、电源通断控制。

第二，信号放大。对微弱的音频信号、传感信号进行倍数放大，让微弱信号可以被芯片识别或推动后端设备工作，广泛应用于音频电路、传感器采样电路。

第三，电流驱动。单片机IO口电流极小，无法直接驱动电机、大功率LED等负载，通过三极管扩容电流，实现小引脚驱动大功率设备，解决芯片驱动能力不足的问题。

三极管PCBA设计与制造要点

三极管看似简单，但参数选型与布线不当极易烧毁、漏电、误导通。设计上需根据负载电流匹配放大倍数、耐压值，基极必须串联限流电阻，防止过流击穿；开关电路布局尽量缩短走线，减少信号延迟与干扰。制造上，三极管多为SOT-23、SOT-89微型贴片封装，对SMT贴片精度要求高，需严控回流焊温度，避免高温导致芯片参数漂移；通过AOI检测排查虚焊、偏位问题，杜绝电路误导通、失效隐患，保障电路控制精准、响应稳定。
