随着MagSafe磁吸生态的日益普及，磁吸无线充移动电源凭借即贴即充的便捷性，成为了越来越多iPhone手机用户的出行标配。

相关阅读：苹果MagSafe生态产品汇总：多样配件丰富选择

近期，充电头网拿到WiWU推出了一款主打轻薄的磁吸无线充移动电源产品。

这款移动电源采用高饱和度一体成形橙色金属外壳，除了拥有纤薄机身，以及20W有线+15W无线双快充的卖点外，还内置了5000mAh容量的ATL锂聚合物电芯，可满足iPhone用户日常外出充电需求。

之前我们还曾详细评测过WiWU吉玛仕这款移动电源产品。

相关阅读：ATL电芯加持，轻薄快充更安心，WiWU 超薄磁吸移动电源评测

下面充电头网就为您带来这款WiWU吉玛仕移动电源的实际拆解，看看其内部结构与用料究竟如何。

WiWU吉玛仕充电宝开箱

包装盒正面采用白橙拼色设计，上方印有WiWU品牌Logo及产品英文名，中部为产品外观图，底部清晰标明了5000mAh容量、PD 20W、15W无线充以及可带上飞机等核心标识。

包装盒侧面贴有防伪二维码涂层，并印有品牌理念标语。

包装盒另一侧印有品牌理念标语。

包装盒背面展示了将移动电源的使用概念图，突显其轻薄便携的设计初衷，下方印有详细的规格参数。

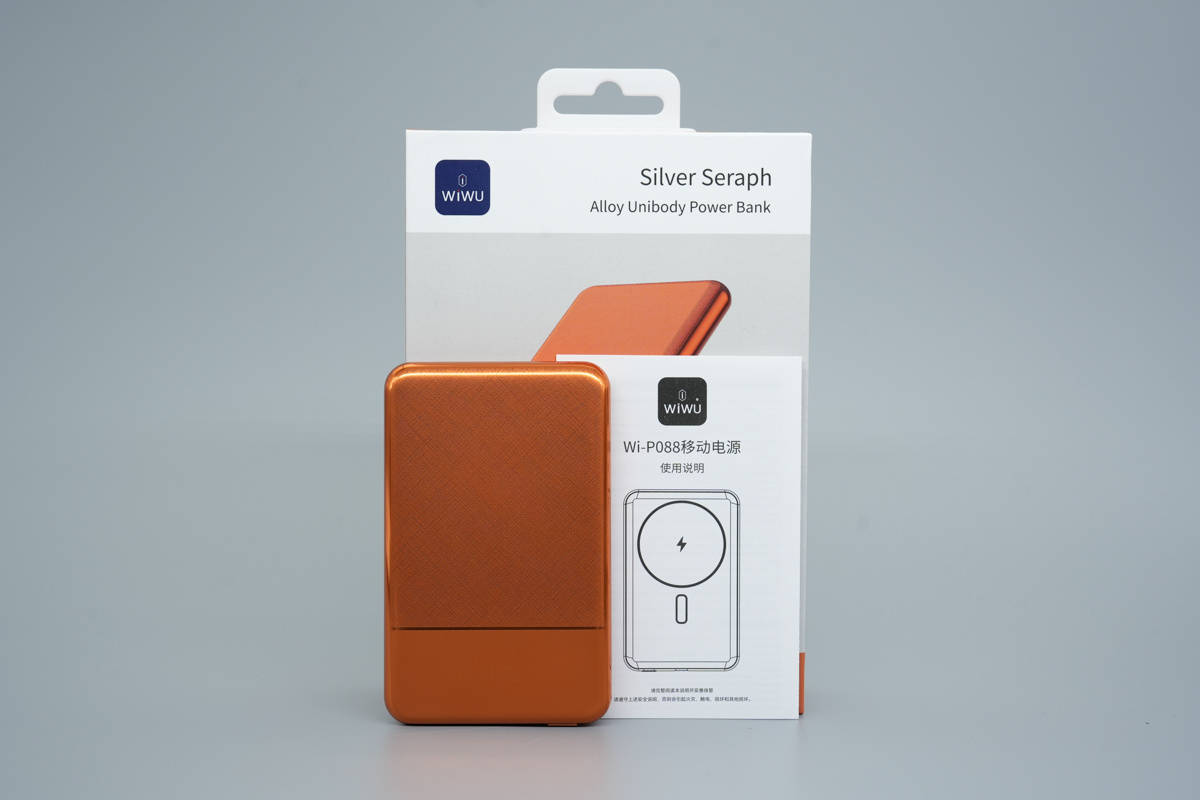

打开包装盒，内部包含WiWU移动电源本体以及产品使用说明书。

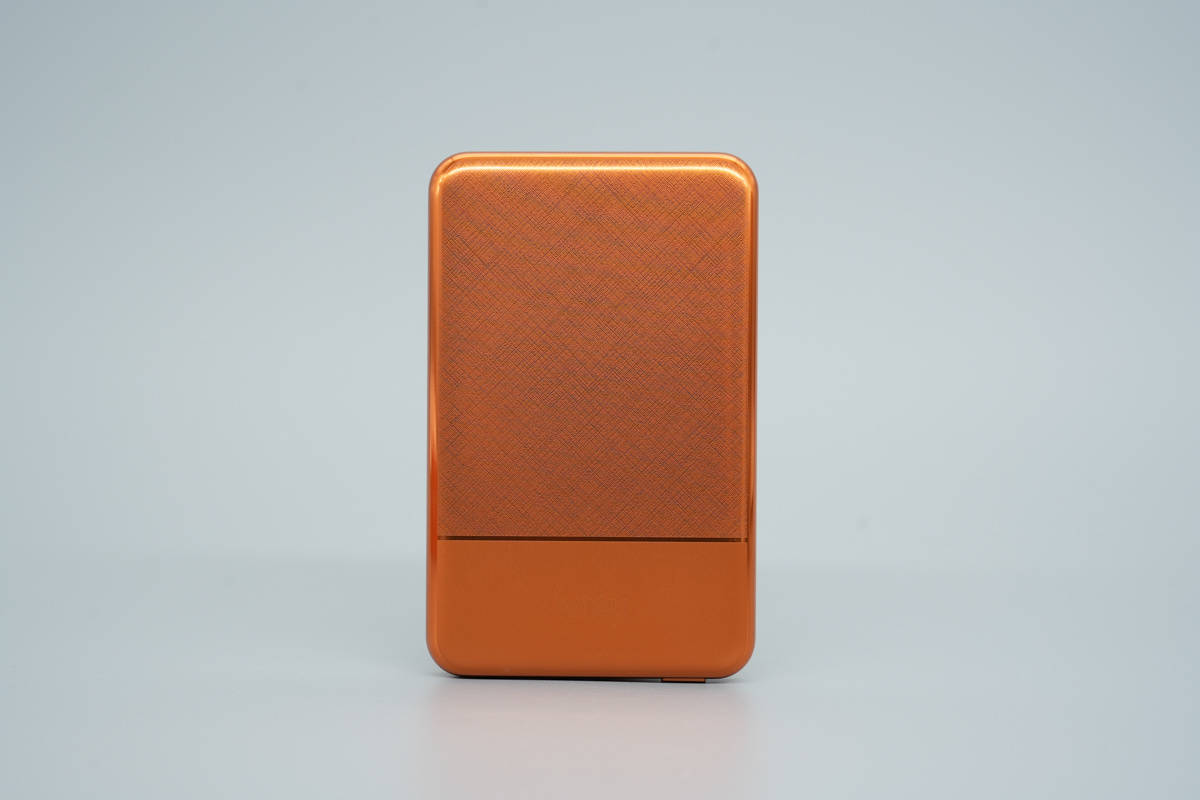

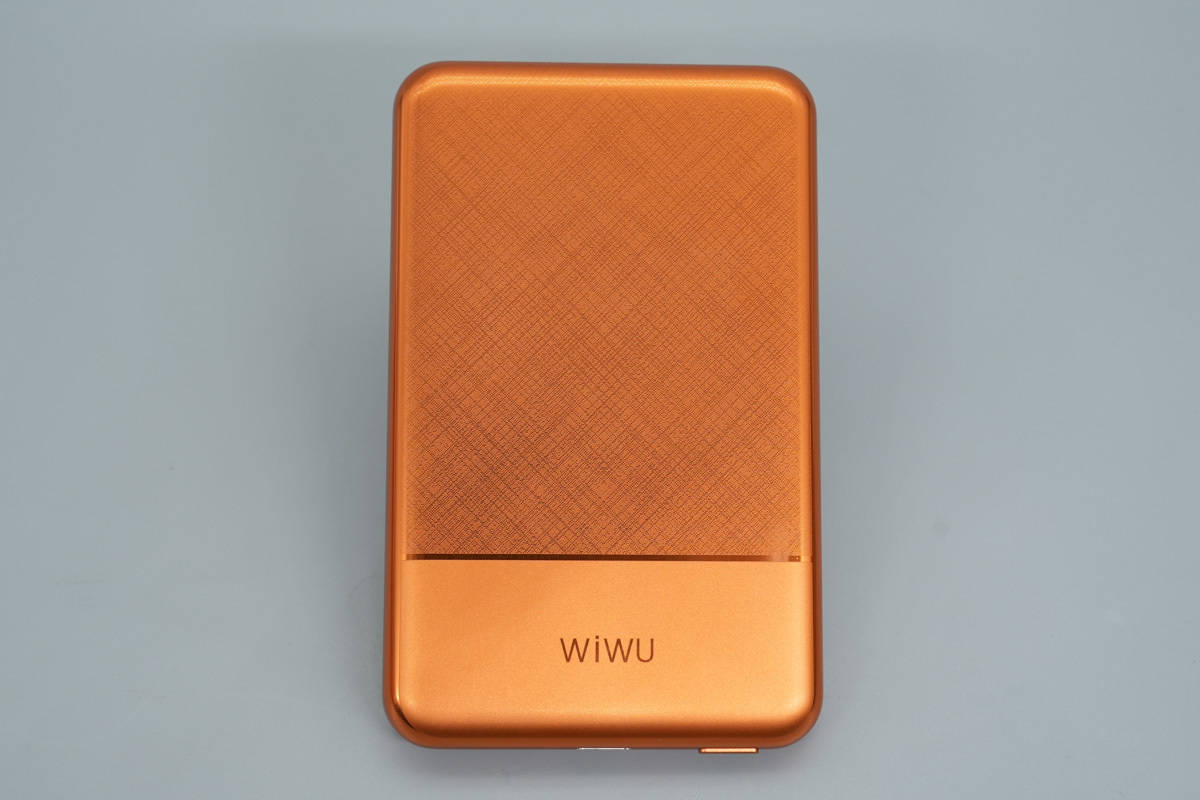

视线来到移动电源本体，其采用鲜艳的亮橙色铝合金外壳，正面采用不同纹理的拼接设计，上半部分为斜向编织格纹，下半部分为细腻的磨砂金属，整体质感不错。

移动电源边缘均作了圆润的过渡处理。

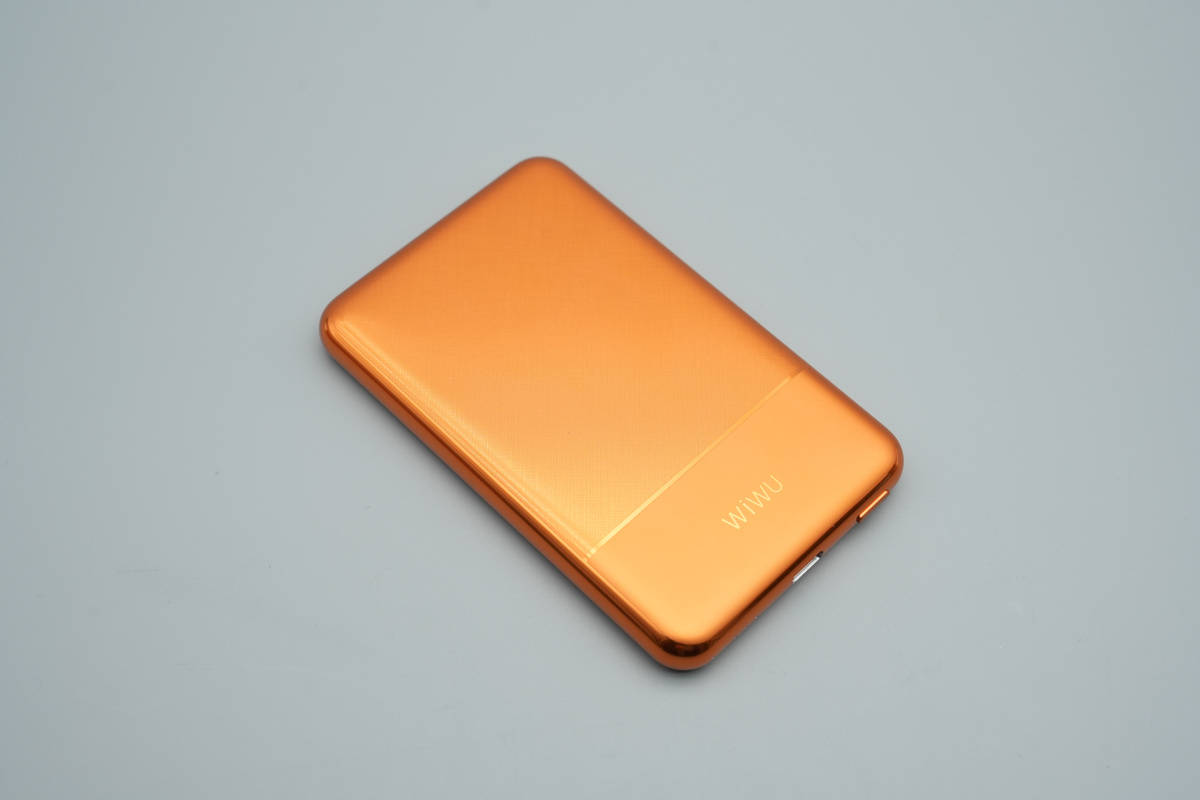

变换角度观察，在光线的映衬下，呈现出不同的视觉质感。

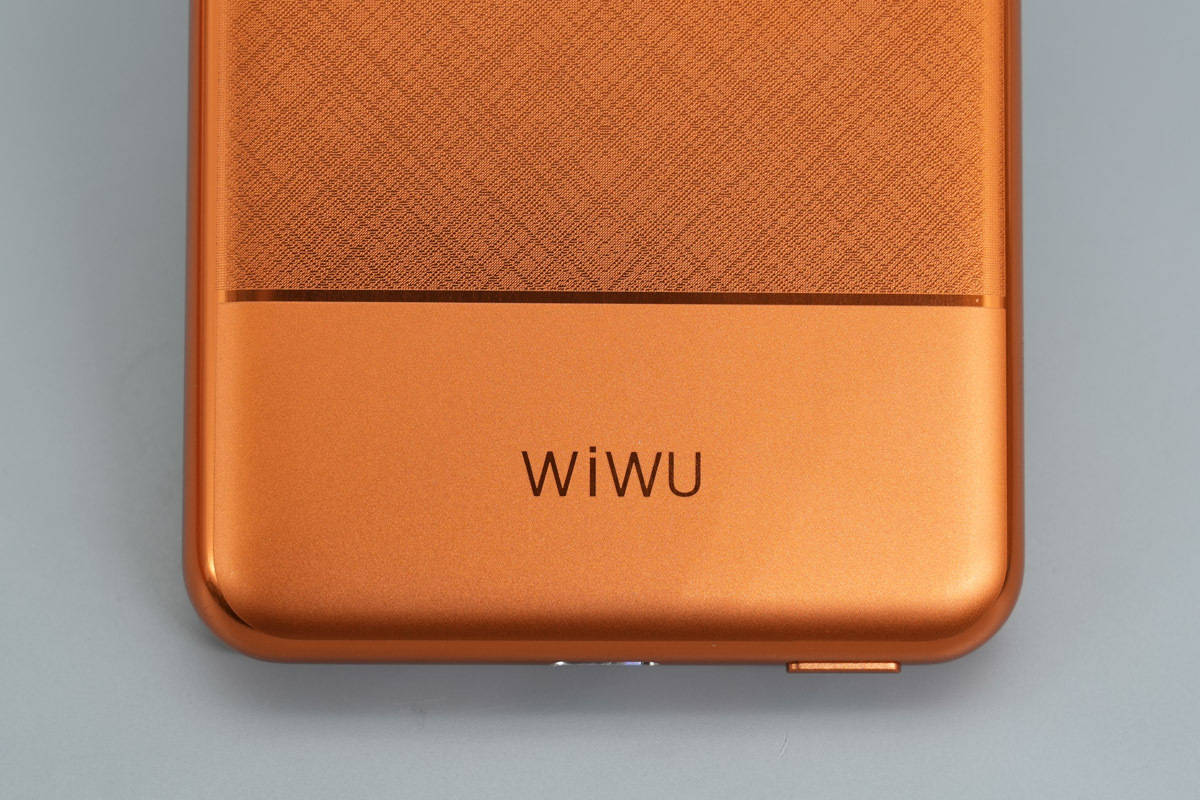

正面底部印有WiWU的品牌Logo。

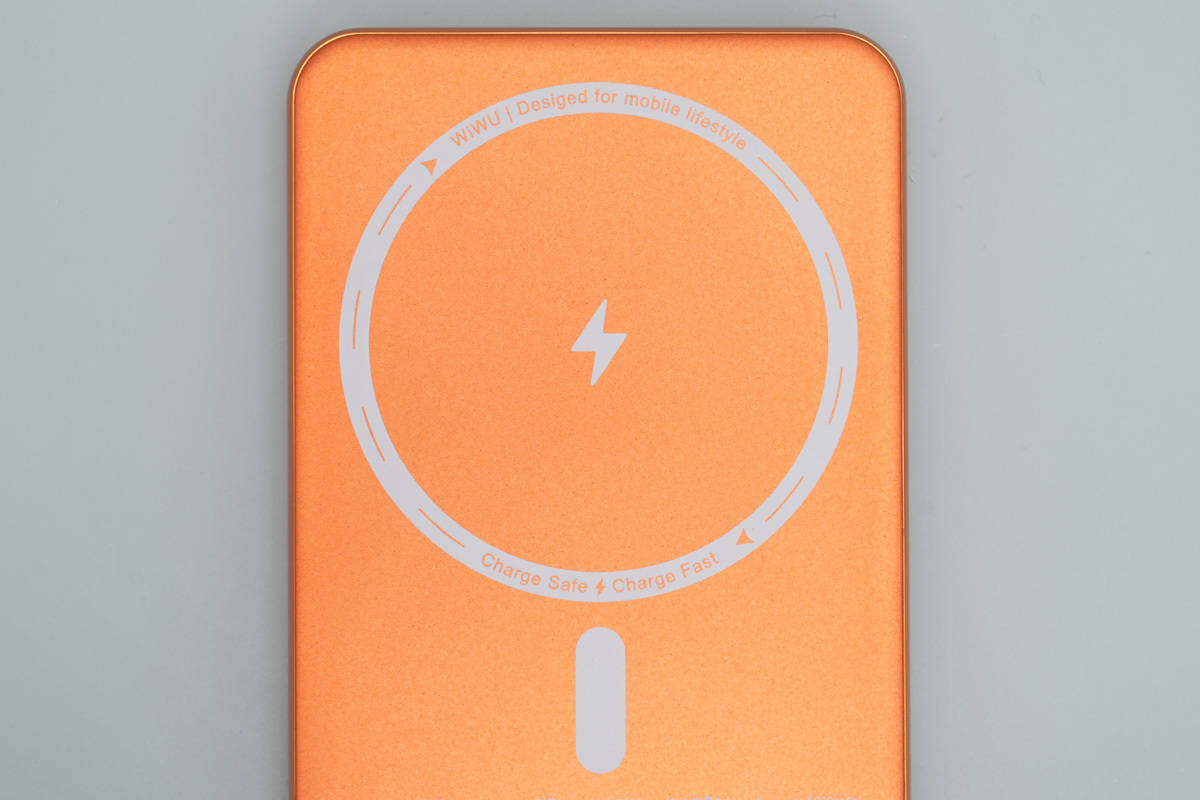

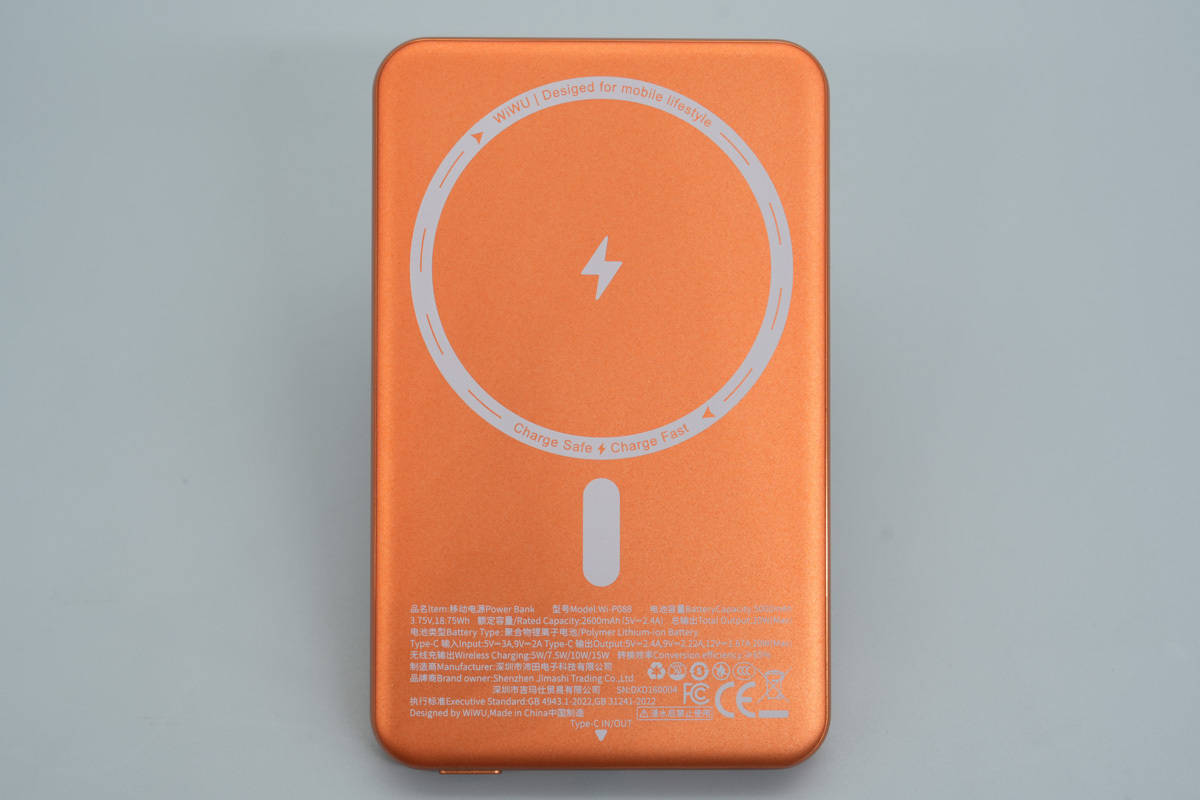

移动电源背面为磁吸无线充区域，中间印有醒目磁吸环线以及定位磁铁位置。

背面磁吸线圈外围印有品牌理念的宣传语。

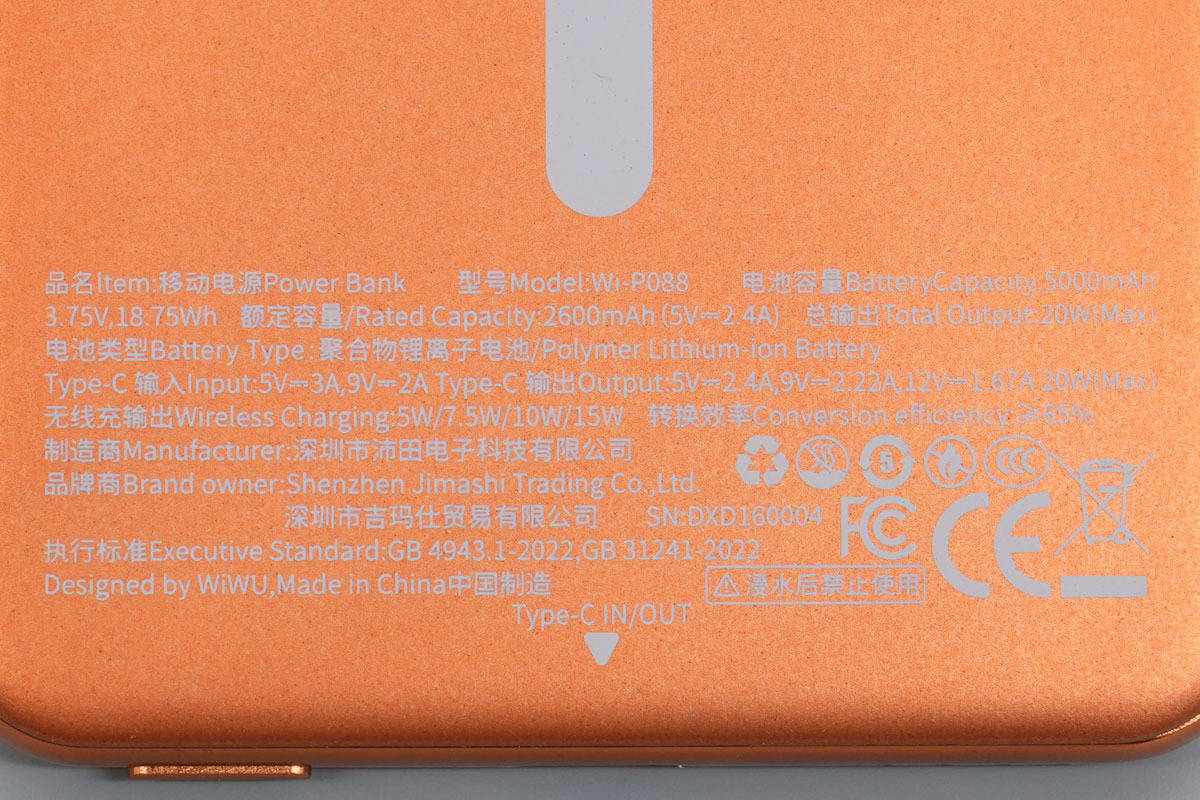

背面底部的丝印参数信息与包装盒背面保持一致。

品名：移动电源，型号：Wi-P088

电池类型：聚合物锂离子电池

电池容量：5000mAh 3.75V 18.75Wh

额定容量：2600mAh (5V 2.4A)

总输出：20W (Max)

USB-C 输入：5V 3A / 9V 2A

USB-C 输出：5V 2.4A / 9V 2.22A / 12V 1.67A 20W(Max)

无线充输出：5W / 7.5W / 10W / 15W

该产品通过了3C、FCC、CE认证。

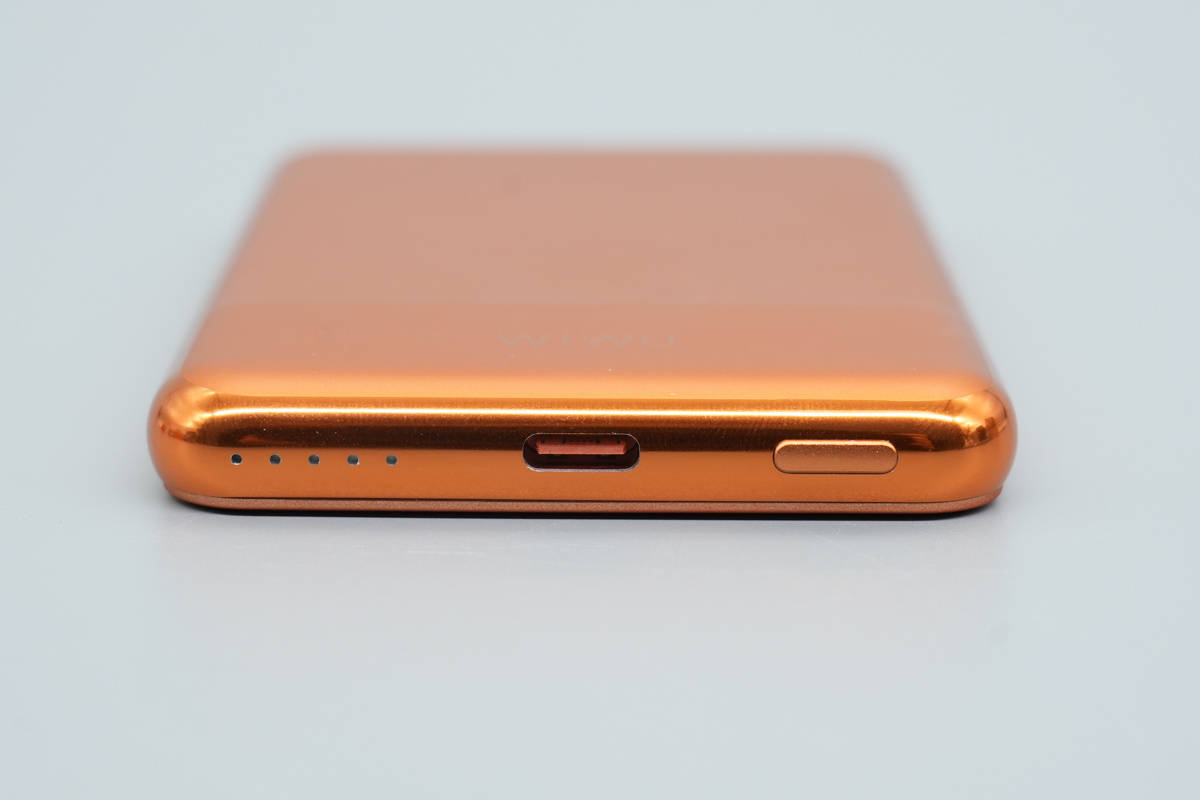

移动电源底部一览，从左到右依次布局了四颗电量指示灯、USB-C双向快充接口以及一枚电源物理按键。

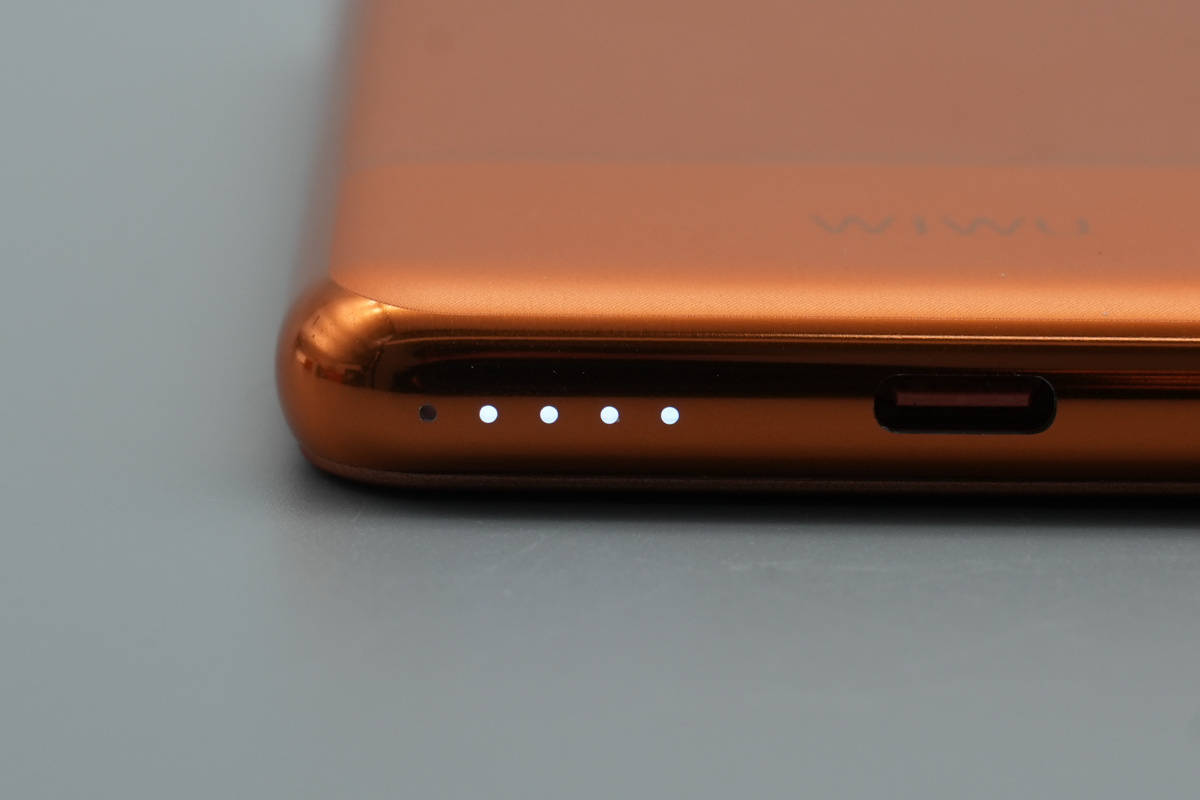

按下电源键，四颗电量指示灯亮起柔和的白光，方便用户随时掌握剩余电量情况。

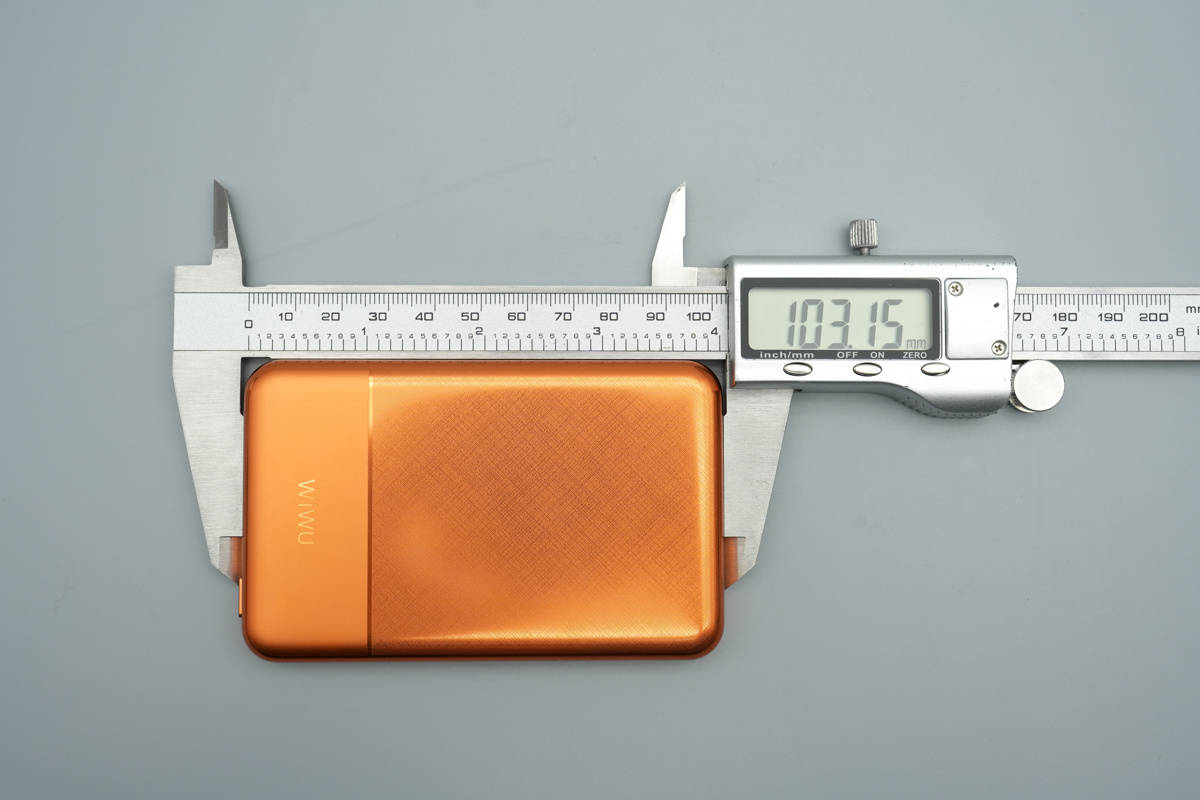

使用游标卡尺实测，移动电源的长度约为103.15mm。

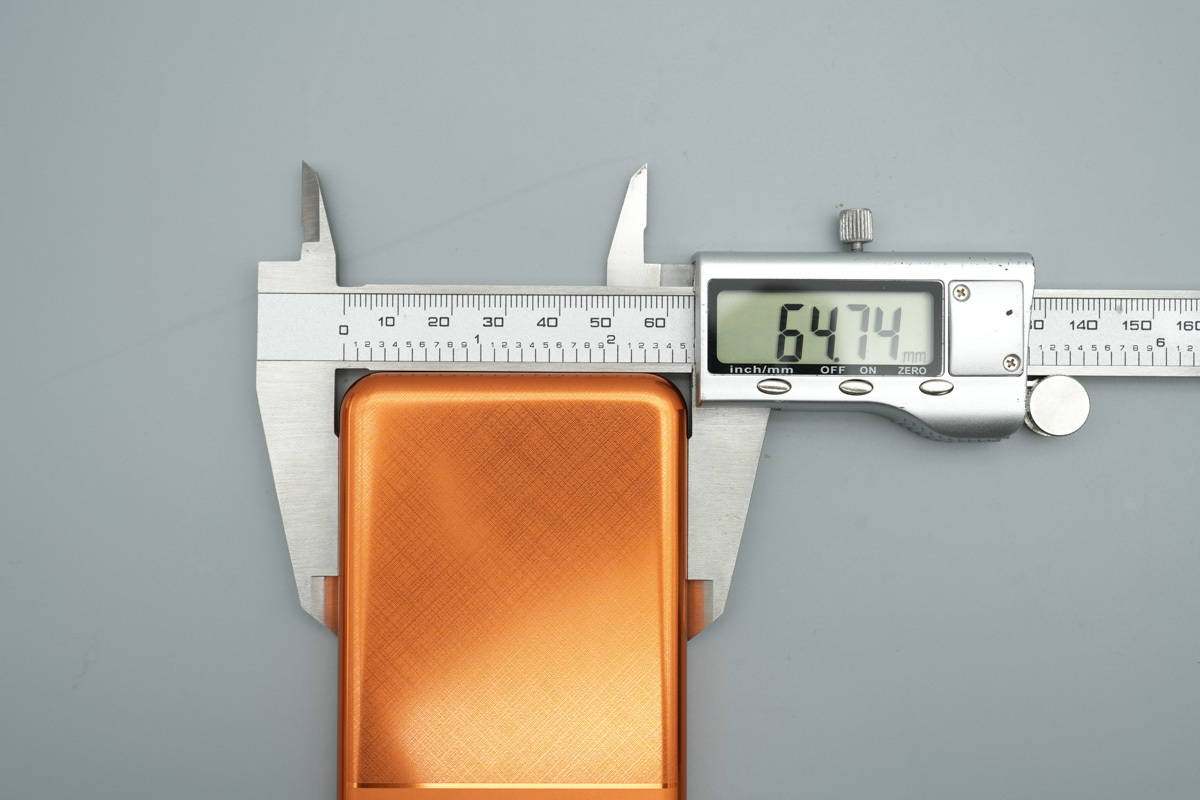

实测其宽度约为64.74mm。

实测整体厚度仅约为10.55mm，机身控制得十分轻薄。

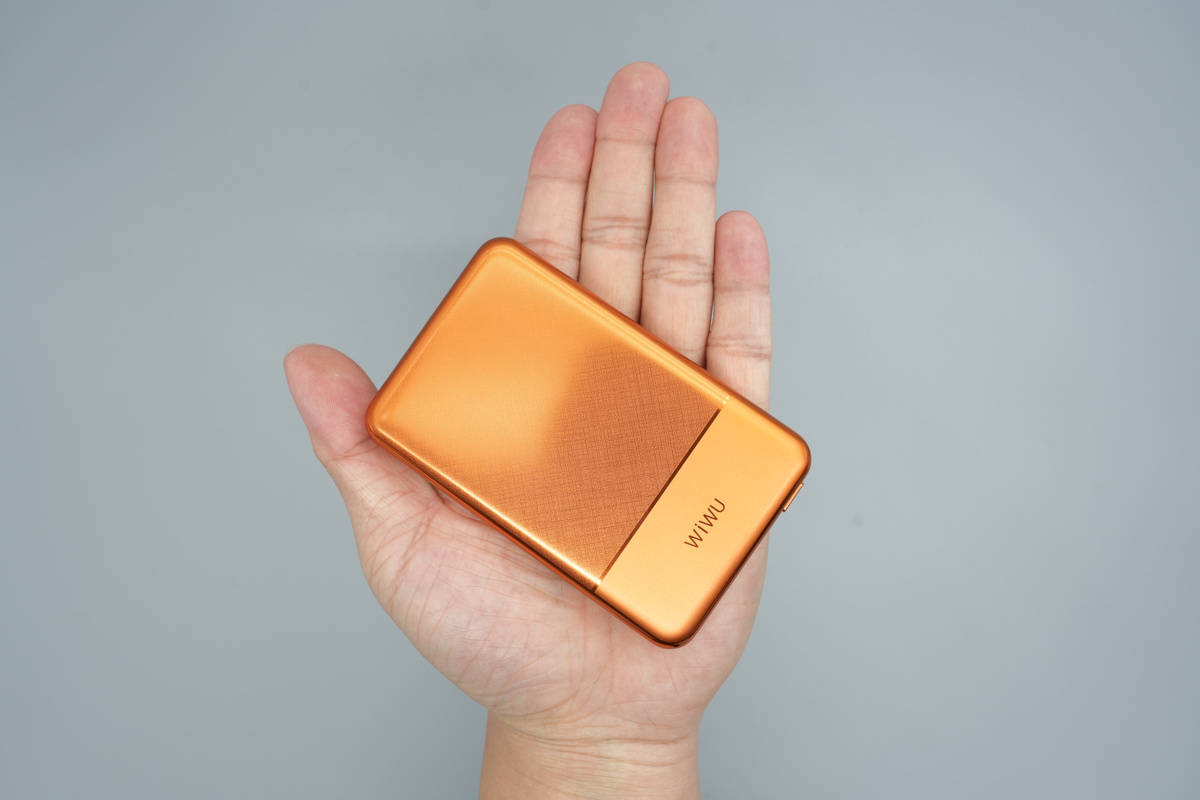

将这款移动电源拿在成年男性手中，大小如图所示。

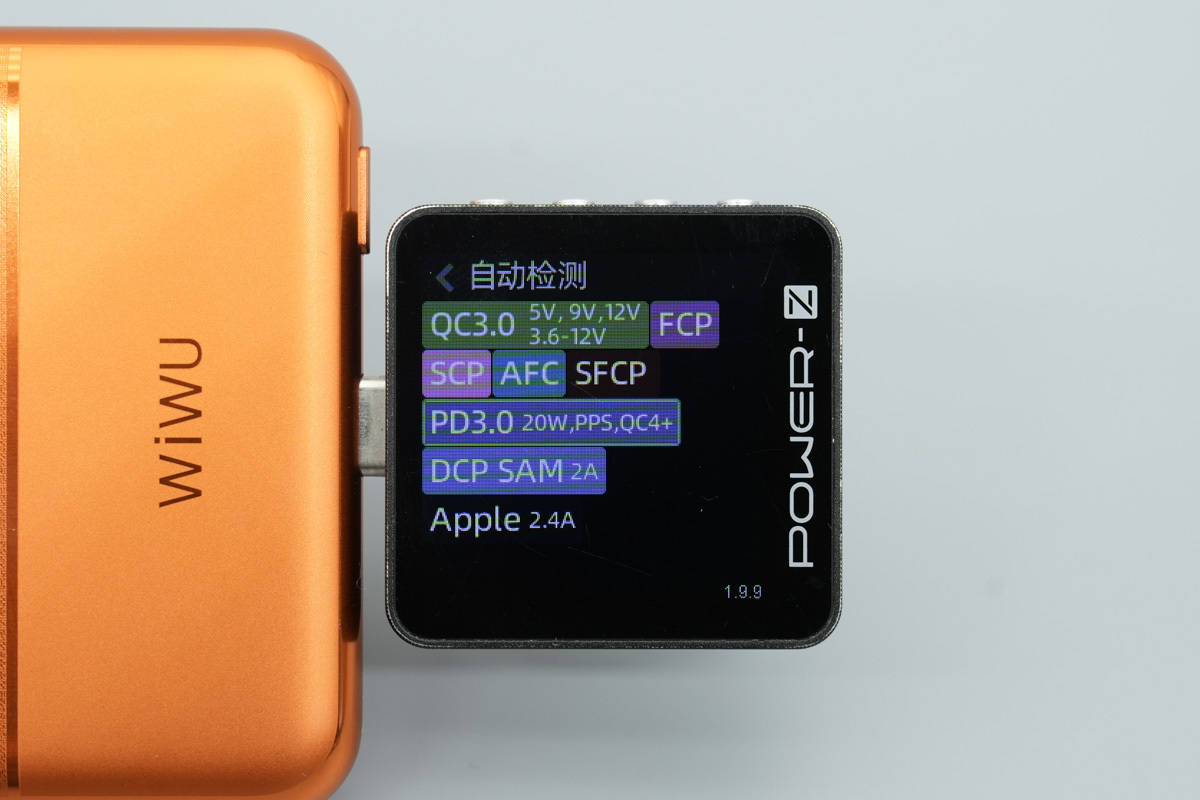

使用POWER-Z KM003C读取USB-C接口的快充协议，实测支持QC3.0、FCP、SCP、AFC、SFCP、PD3.0、DCP、Samsung 5V2A、Apple 2.4A充电协议。

相关阅读：POWER-Z KM003C 快充协议触发教程

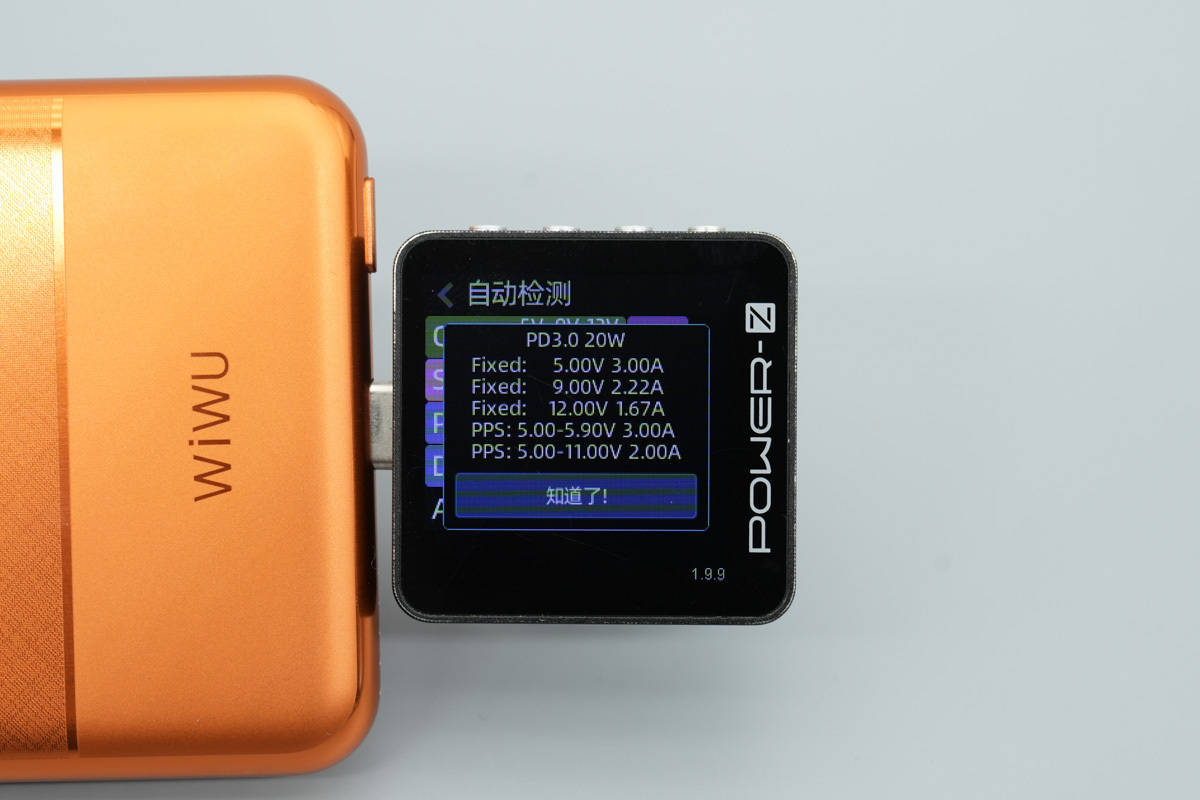

PDO报文显示，USB-C接口具备 5V 3A、9V 2.22A、12V 1.67A三组固定电压档位，以及5.00-5.90V 3A和5.00-11.00V 2A两组PPS电压档位。

相关阅读：POWER-Z KM003C读取PDO报文实操教程

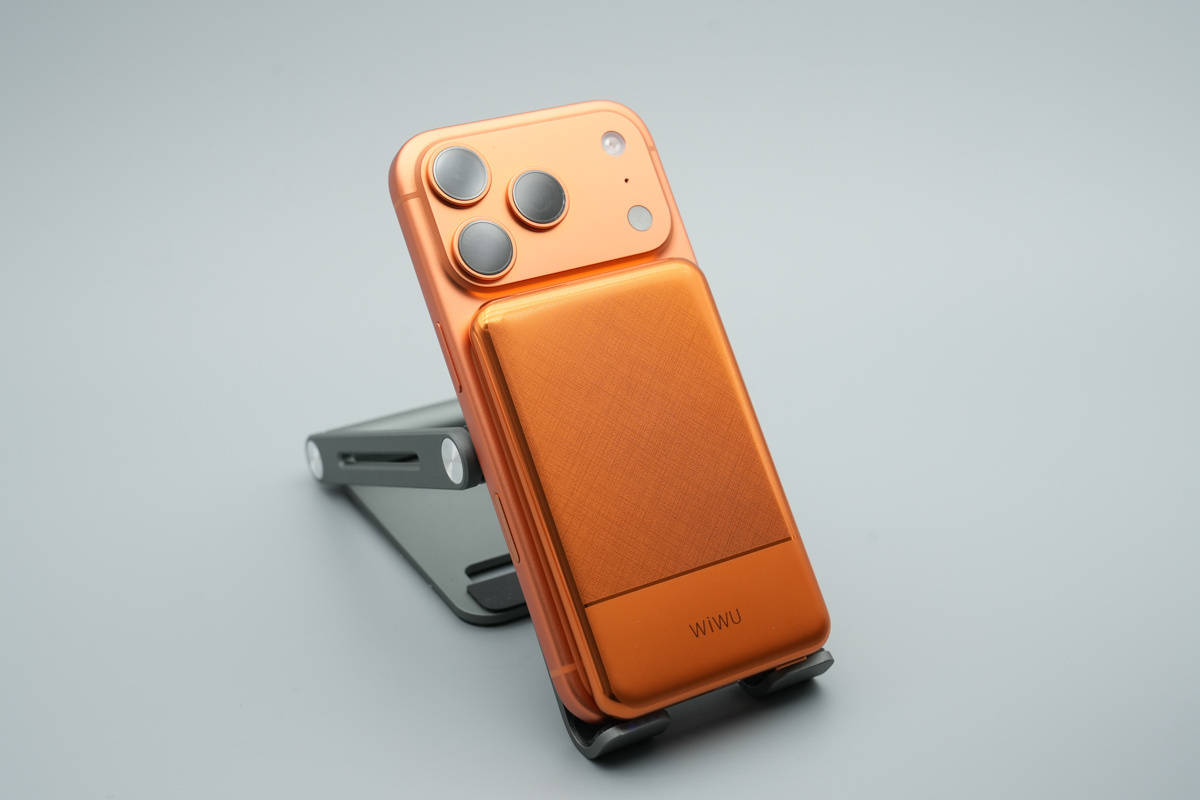

将其吸附在iPhone背面进行测试，可见橙色机身与iPhone17 Pro手机配色背板相得益彰。

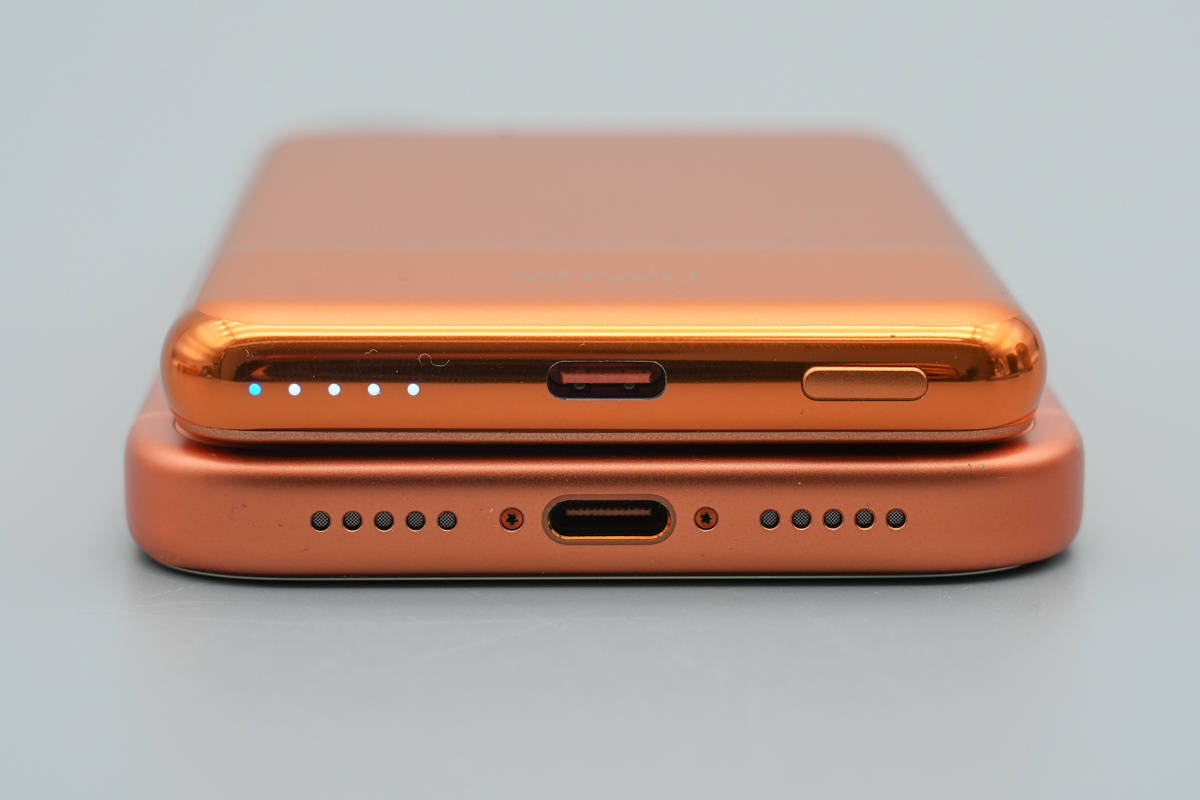

从底部视角来看，移动电源USB-C接口与手机USB-C接口处于同一中线。

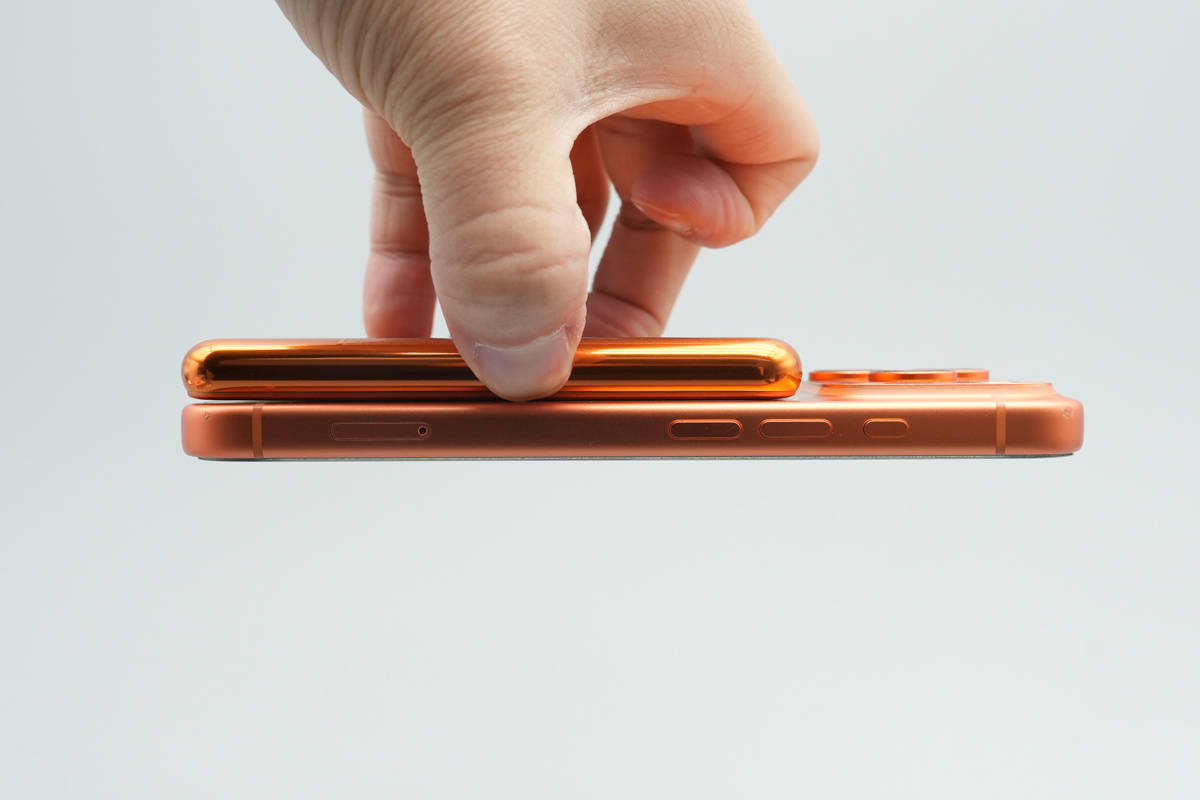

磁吸力实测中，单手捏住移动电源即可轻松将手机悬空提起，磁力强劲。

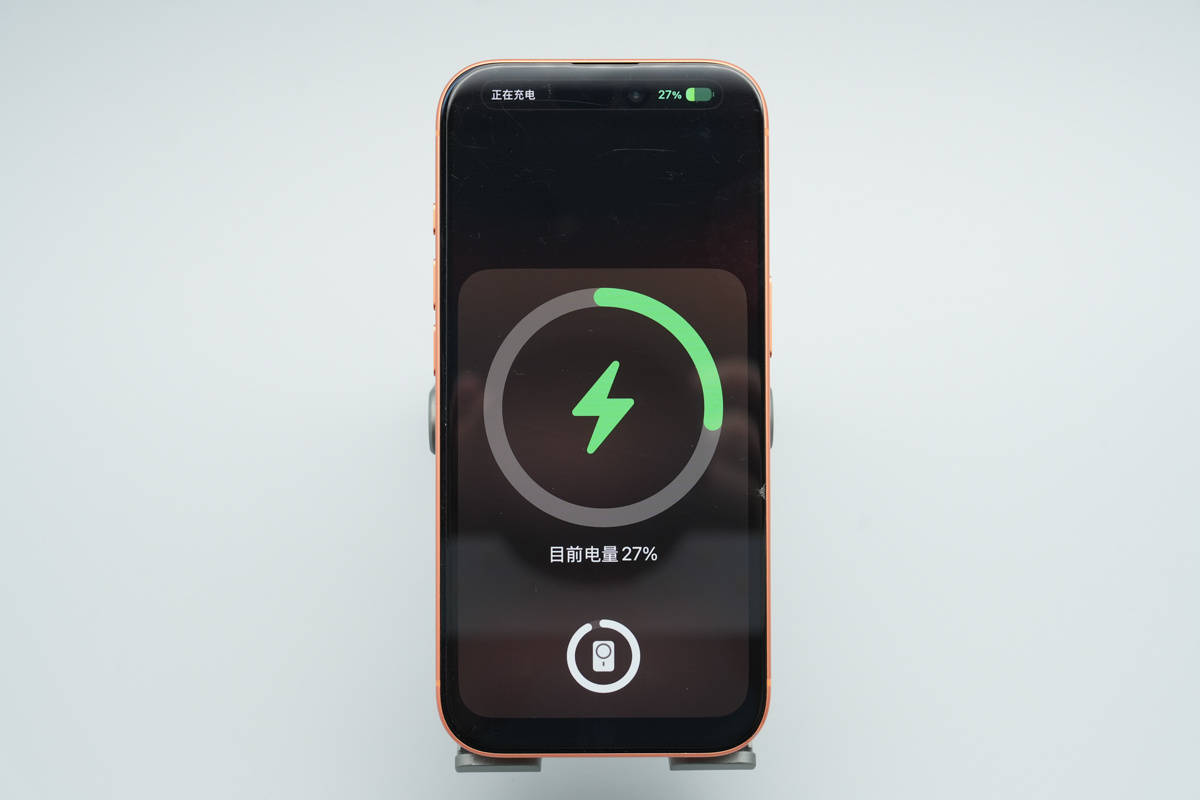

吸附后，手机屏幕立刻弹出了MagSafe 磁吸充电动画，同时还可见产品破解了MagSafe电量显示功能。

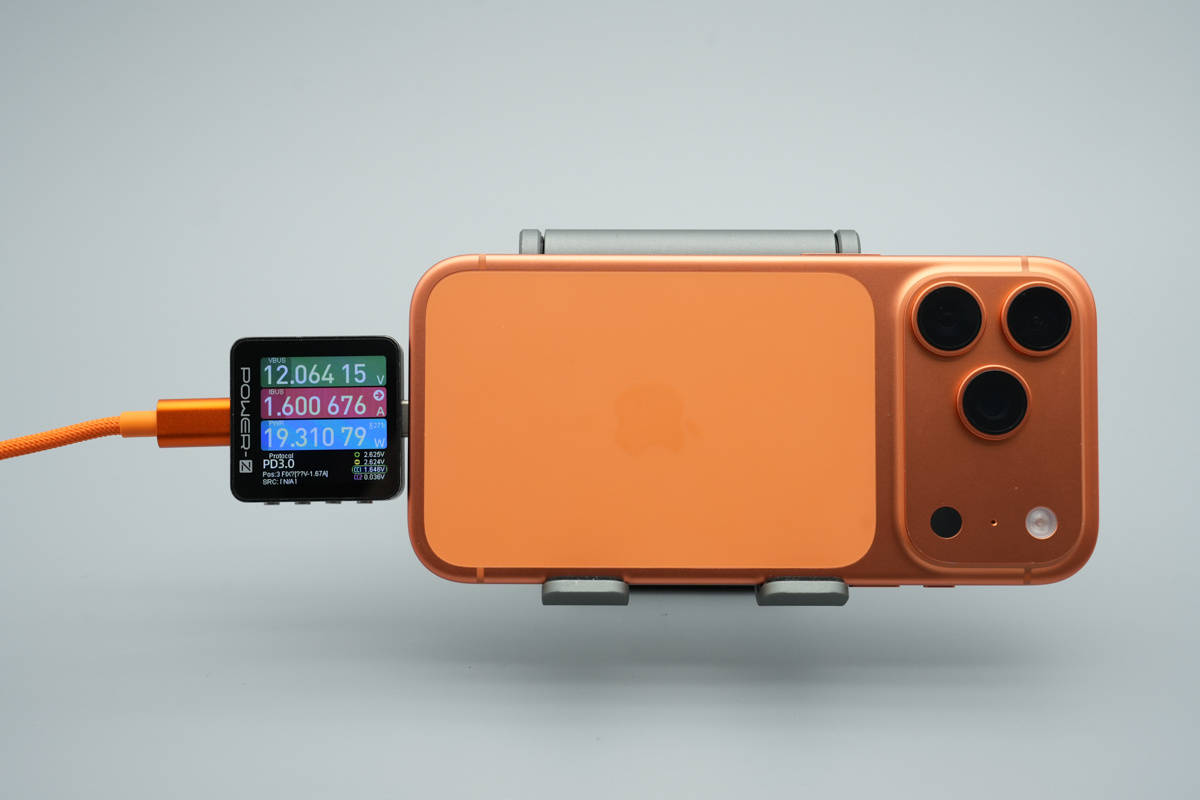

通过USB-C接口为手机进行有线充电，实测输出功率可达 12.06V 1.60A 19.31W，成功握手 PD快充。

相关阅读：POWER-Z KM003C功率测试教程及说明

简单看过产品外观，充电头网继续为您带来实际的产品拆解

WiWU吉玛仕磁吸无线充移动电源拆解

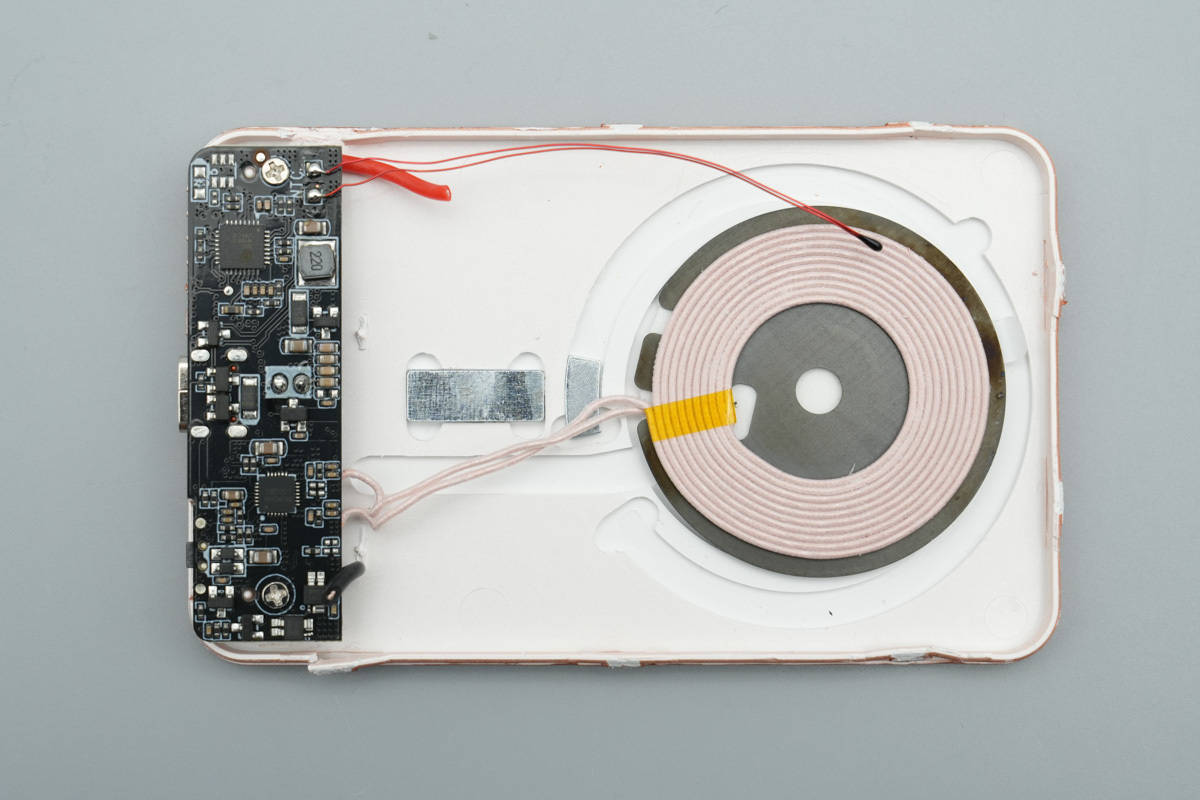

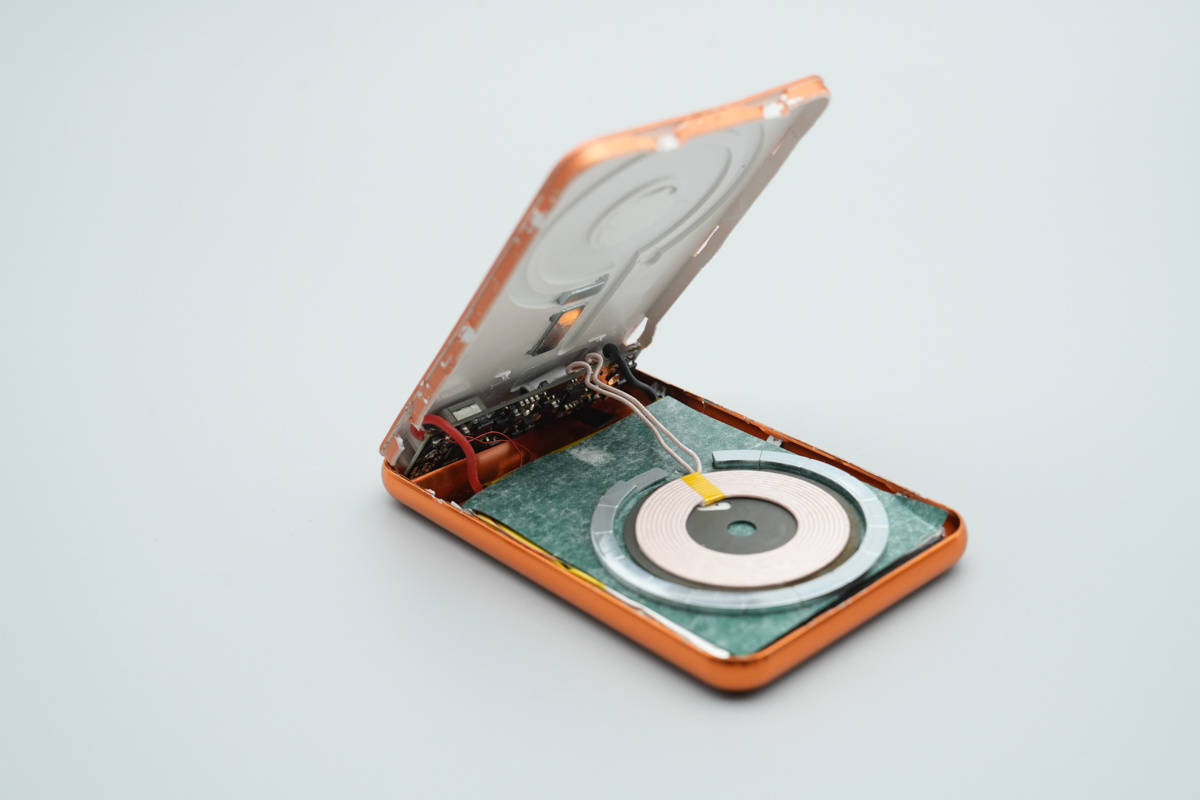

沿外壳边缘将背部面板撬开。面板通过卡扣固定在金属外壳上，打开后即可看到内部的无线充线圈和PCBA。

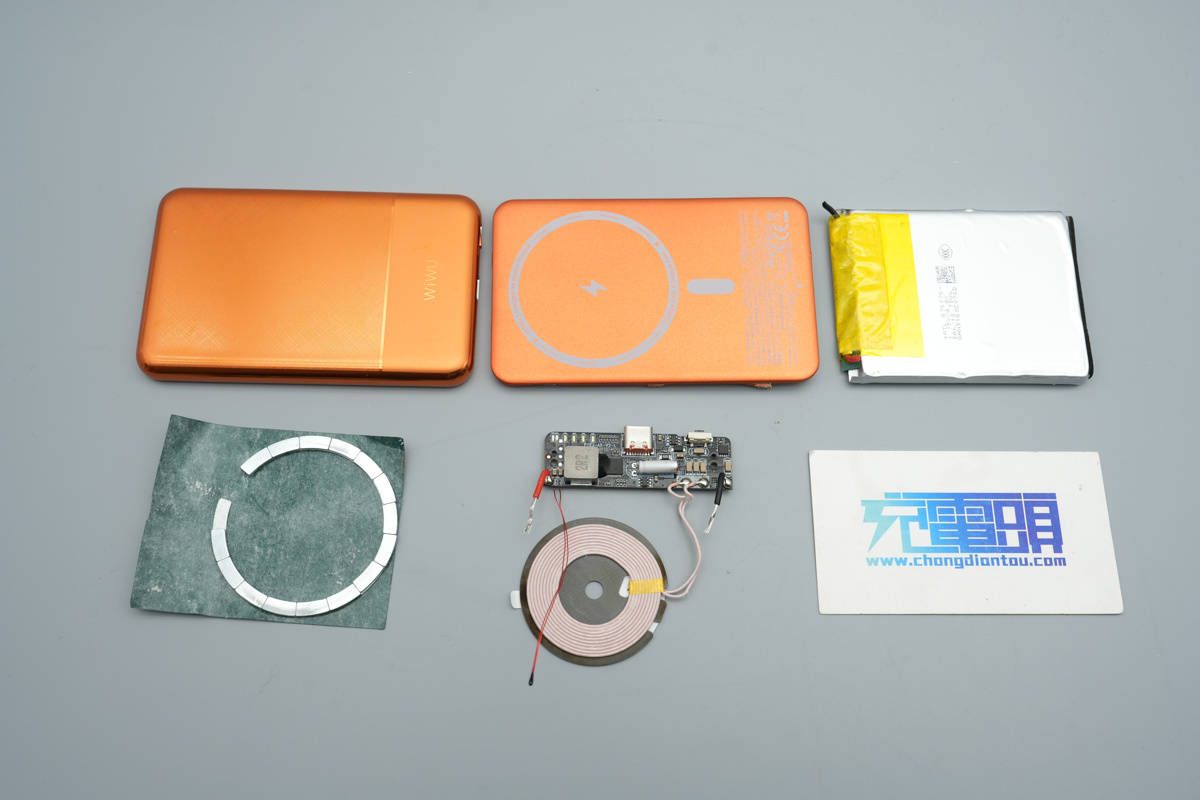

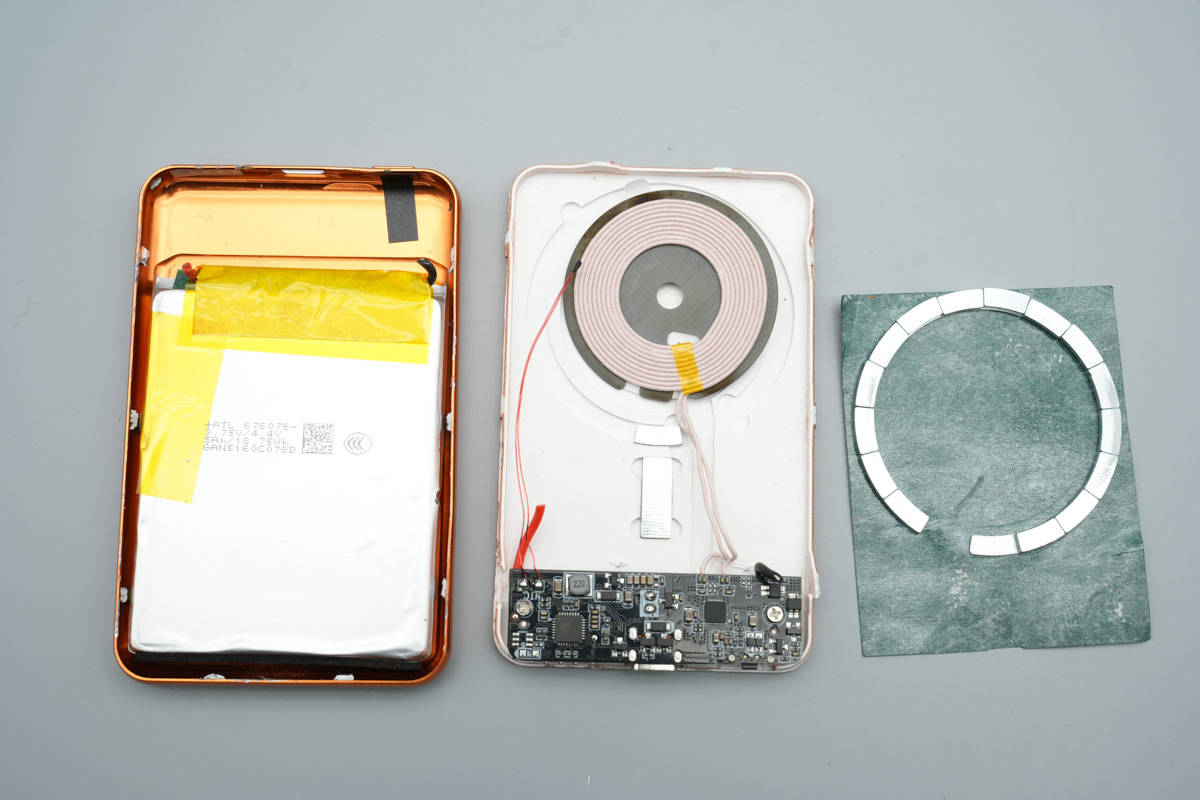

将内部所有组件抽出，可以看到整体包含了铝合金外壳、电芯、无线充线圈、PCBA板，以及引磁环。

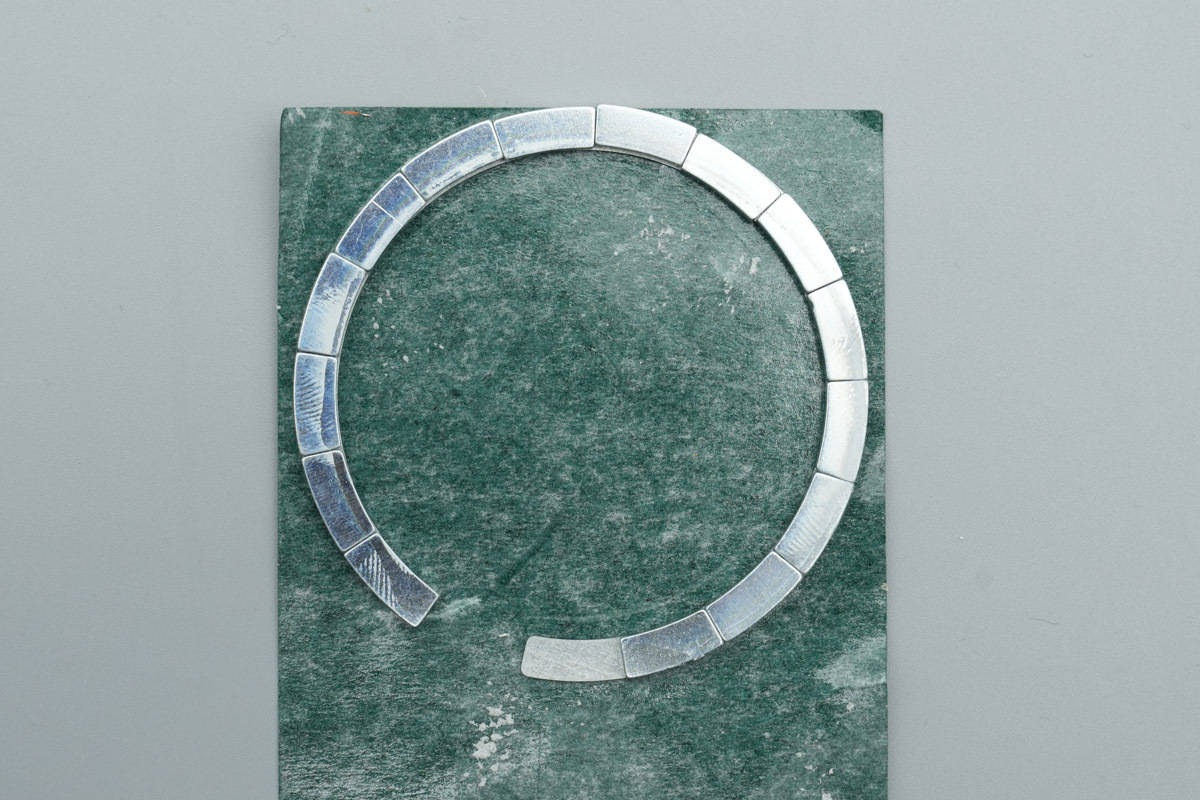

引磁环特写，由多块小型的弧形磁铁组合而成，提供强劲的吸力。

去除电芯可见产品内设有NTC热敏电阻，用于检测电池温度。

PCBA板的特写，通过两侧的十字螺丝牢牢固定在前面板。

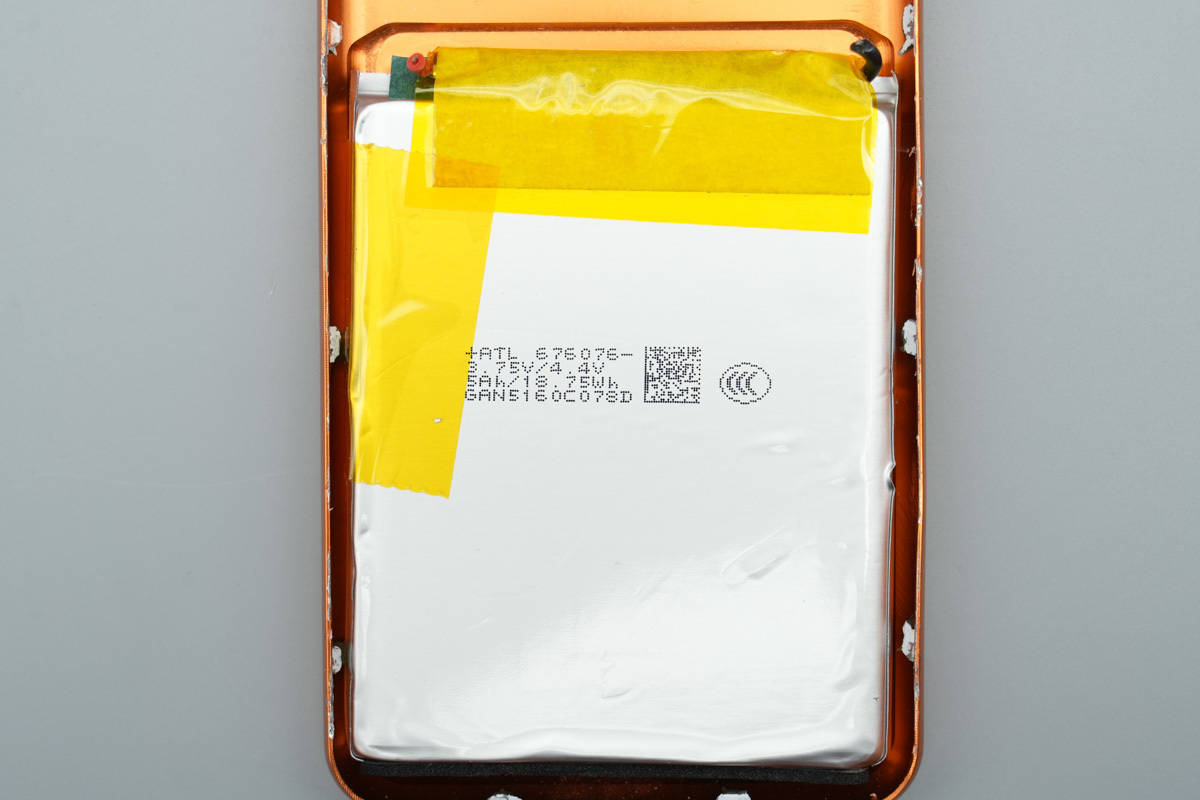

内部电芯采用了ATL宁德新能源的锂离子聚合物电芯，规格676076，标称电压3.75V，能量5Ah 18.75Wh。

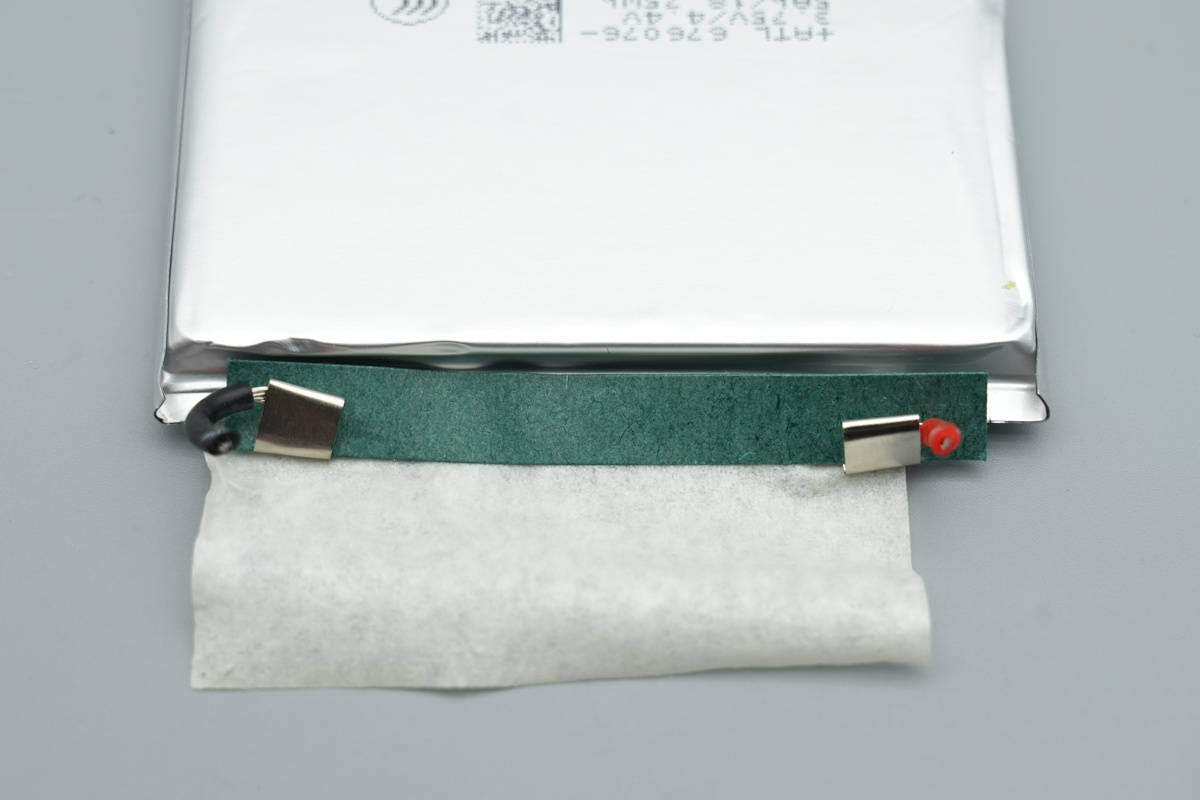

电芯极耳处贴有青稞纸进行绝缘保护。

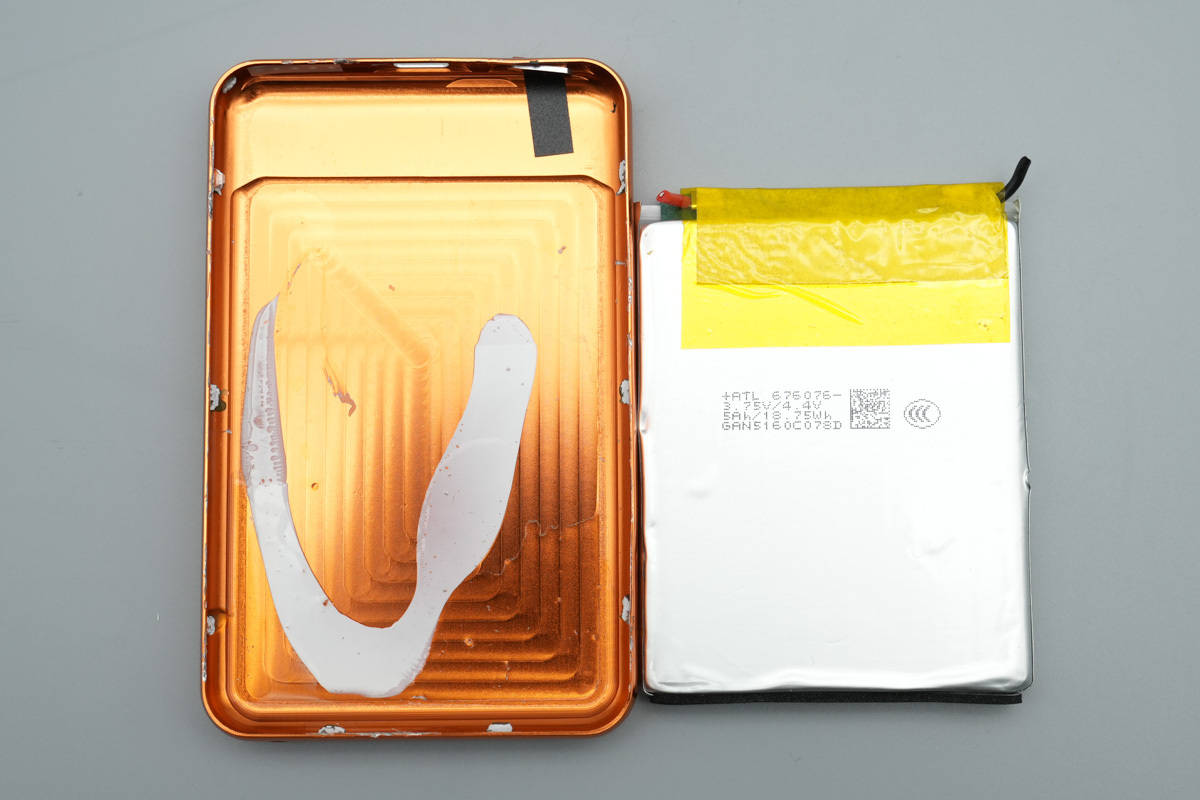

电芯通过白胶粘在铝合金外壳内测。

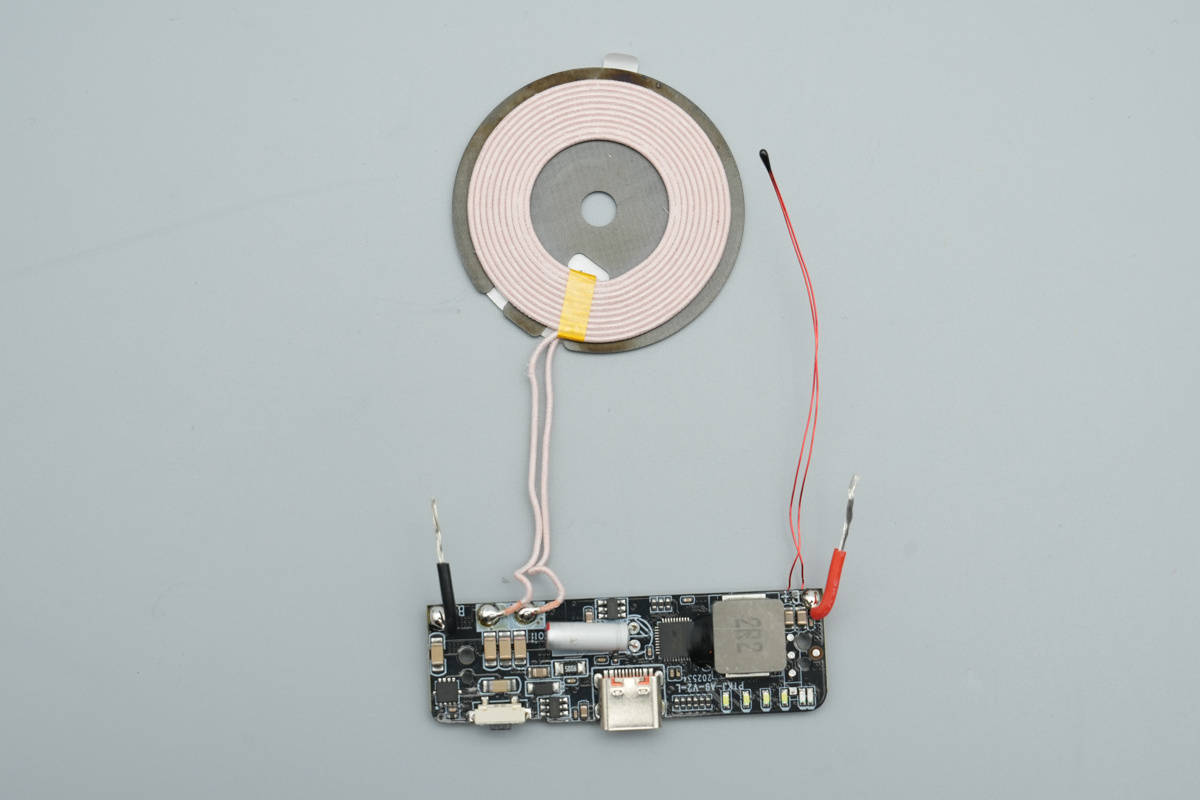

将PCBA与无线充电线圈完整取出。

无线充电发射线圈特写，采用利兹线绕制，并在背面贴有隔磁片。

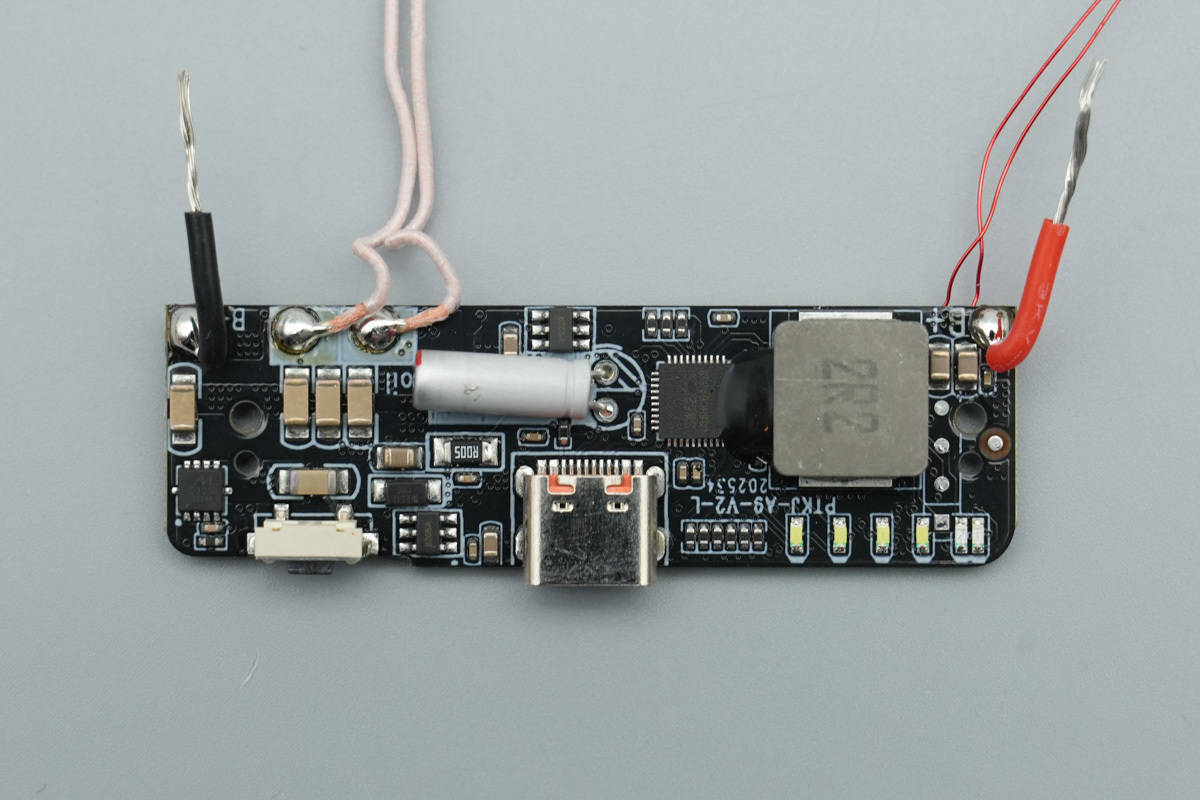

PCBA主板正面特写，设有USB-C母座，合金电感和固态滤波电容以及移动电源SoC以及VBUS管等元器件。

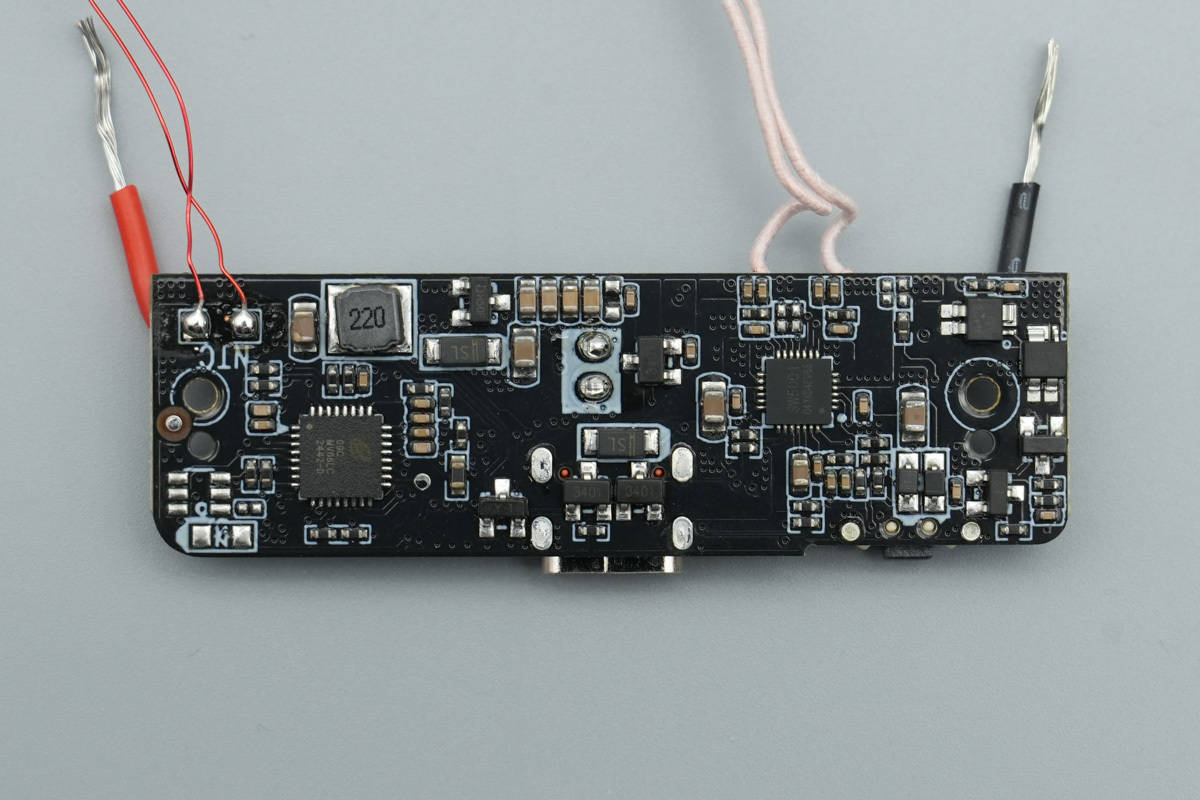

PCBA板背面设有无线充主控芯片以及无线充功率器芯片。

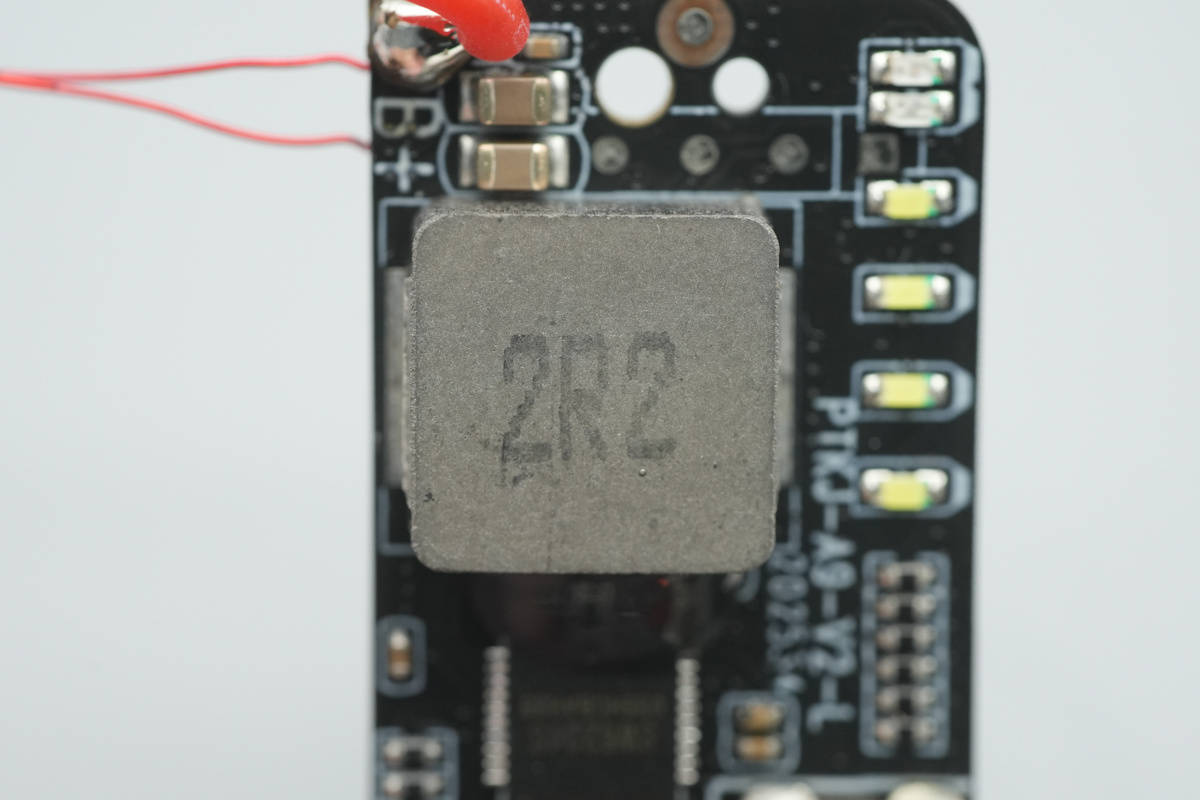

一颗贴片升降压合金电感，容量2.2μH。

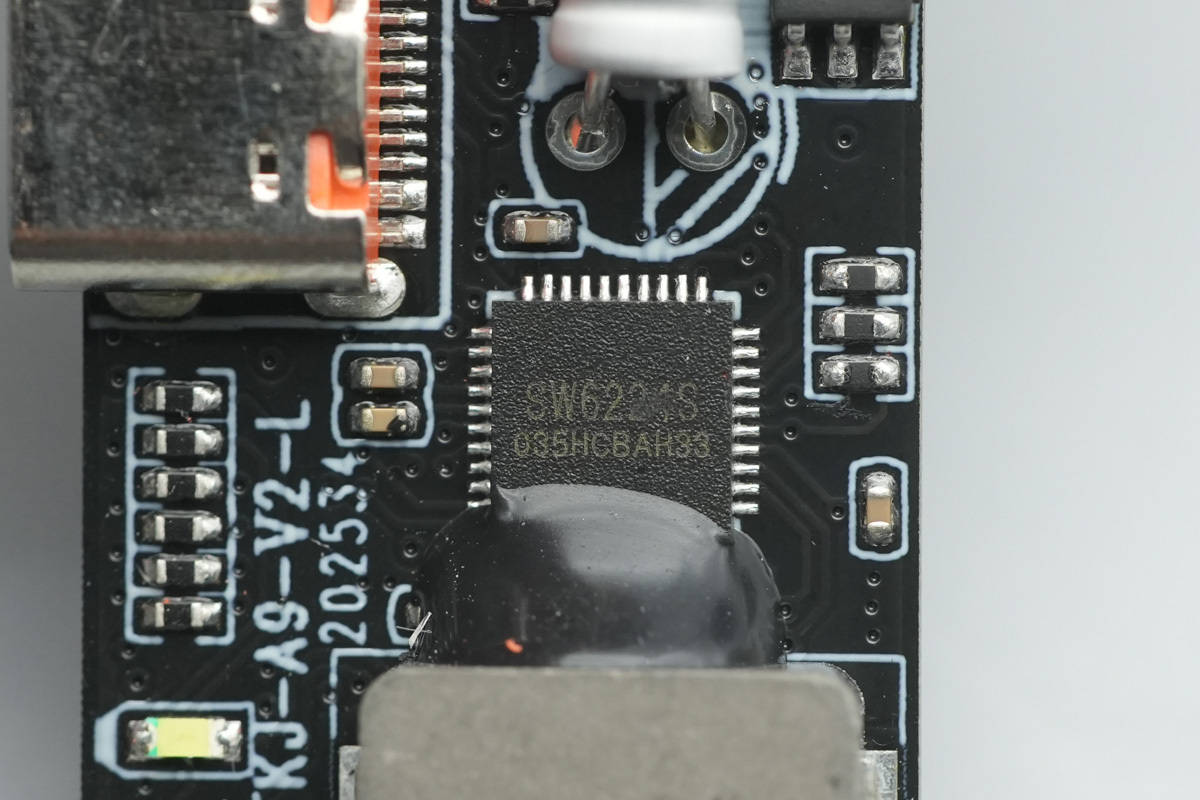

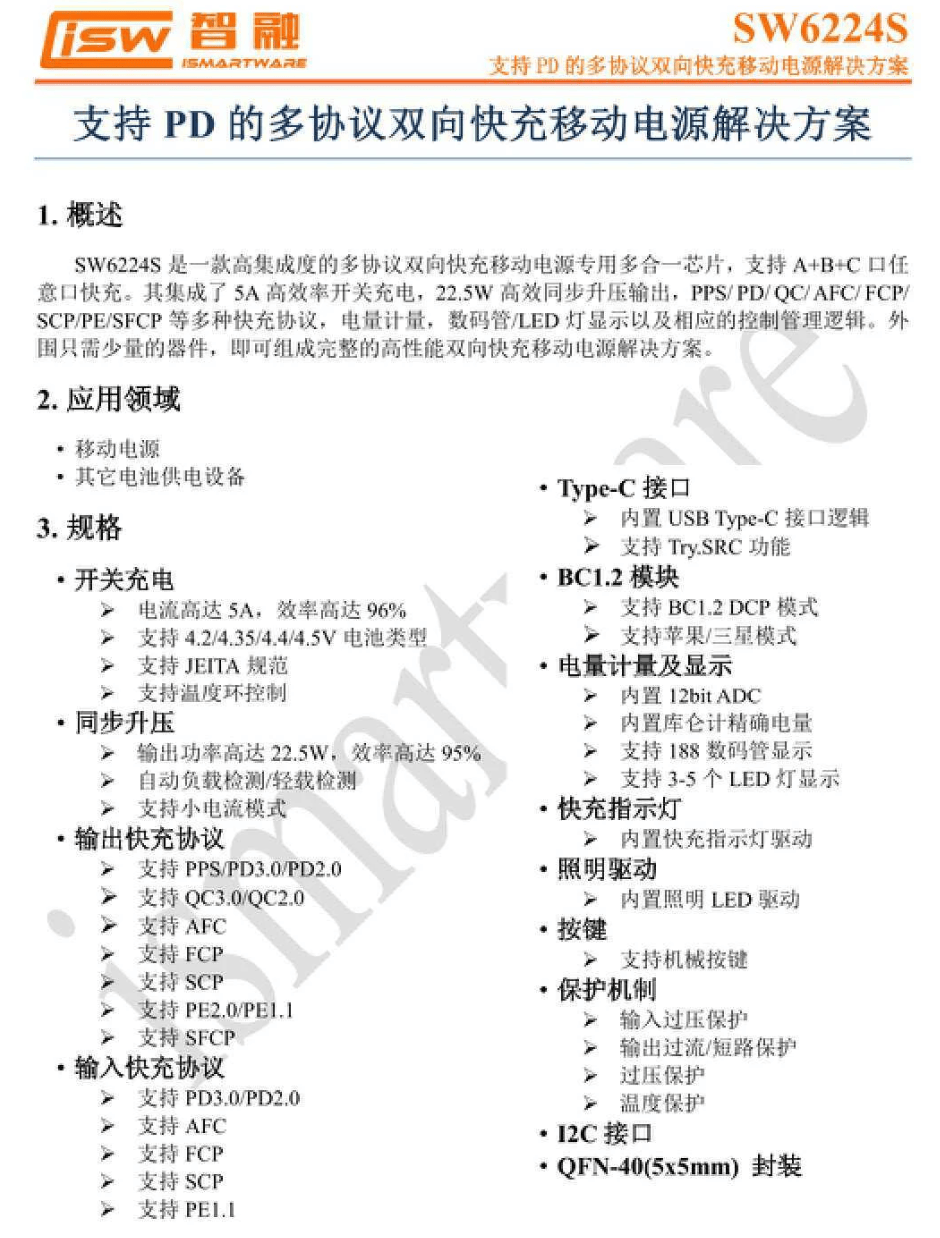

移动电源主控芯片为iSmartWare智融科技的SW6224S，采用QFN40封装，可支持 4.2V/4.35V/4.4V/4.5V等多种电压的电池，最高转换效率可达96%。

相关阅读：智融推出超精简22.5W超级快充移动电源芯片SW6224

除了丰富的协议之外，该芯片还内置12bit ADC、库仑计、支持188数码管显示、支持3-5 个 LED 灯显示等功能，并支持快充指示灯、LED照明驱动。在安全性方面，芯片具备输入过压保护、输出过流/短路保护、充电超时/过压保护、温度保护等丰富的保护功能。

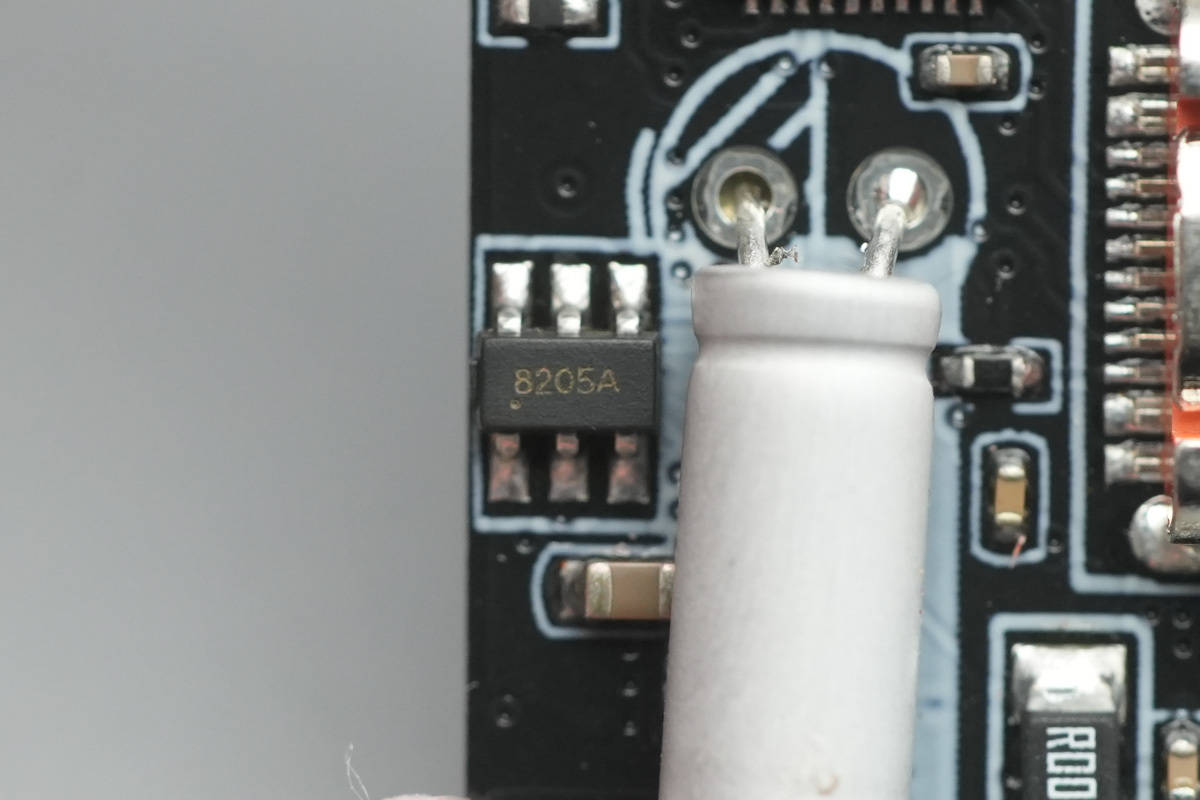

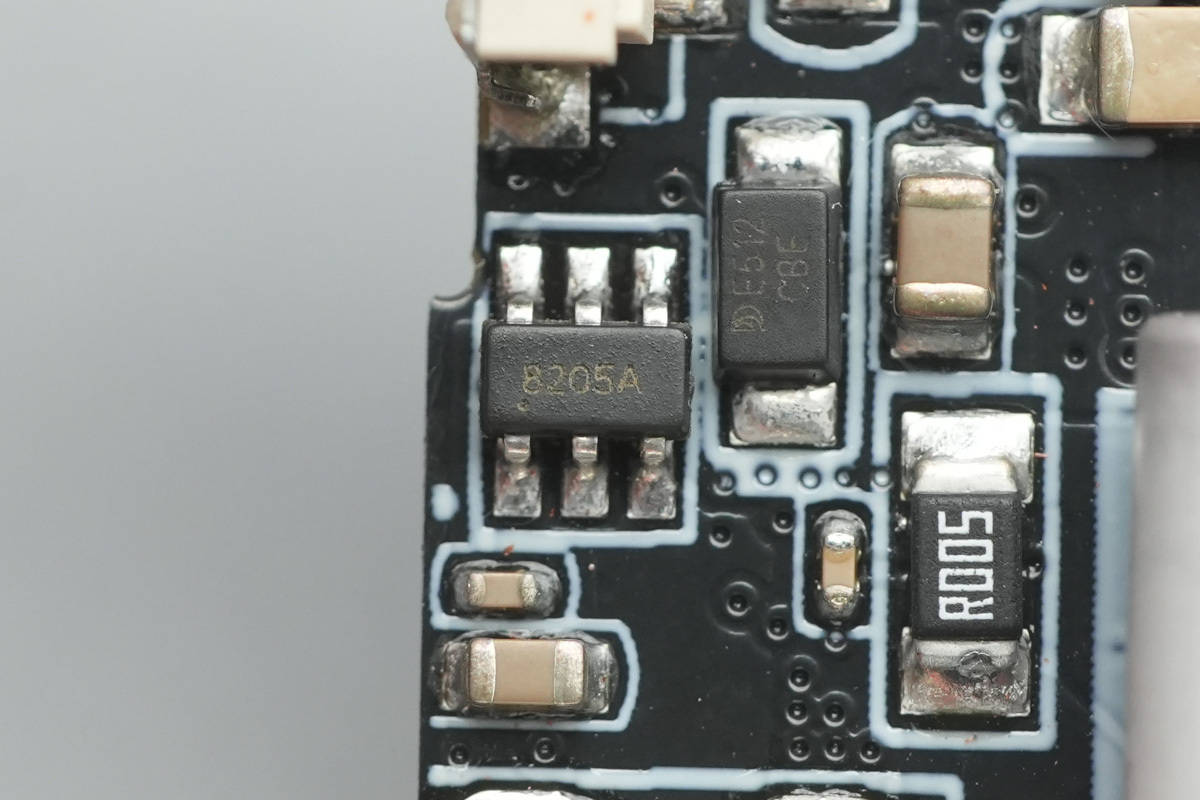

一颗丝印8205A的MOS管。

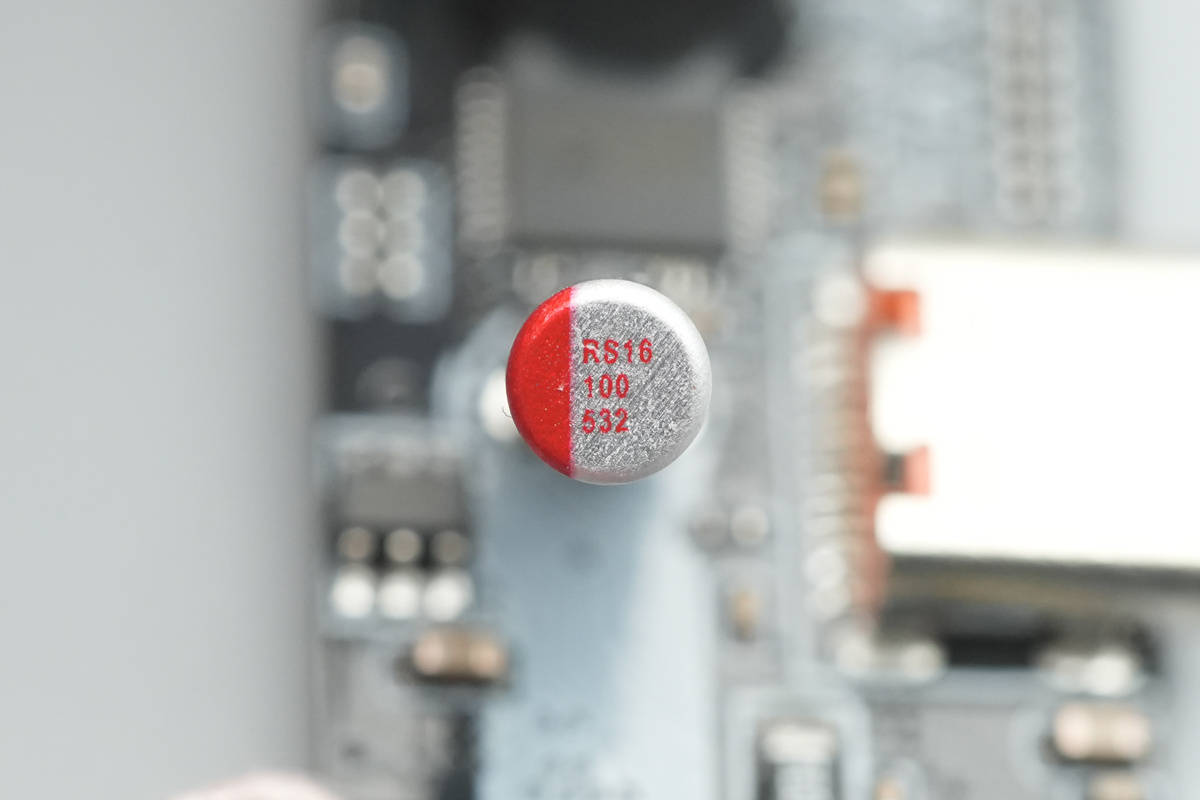

固态滤波电容规格为16V 100μF。

VBUS开关管丝印8205A。

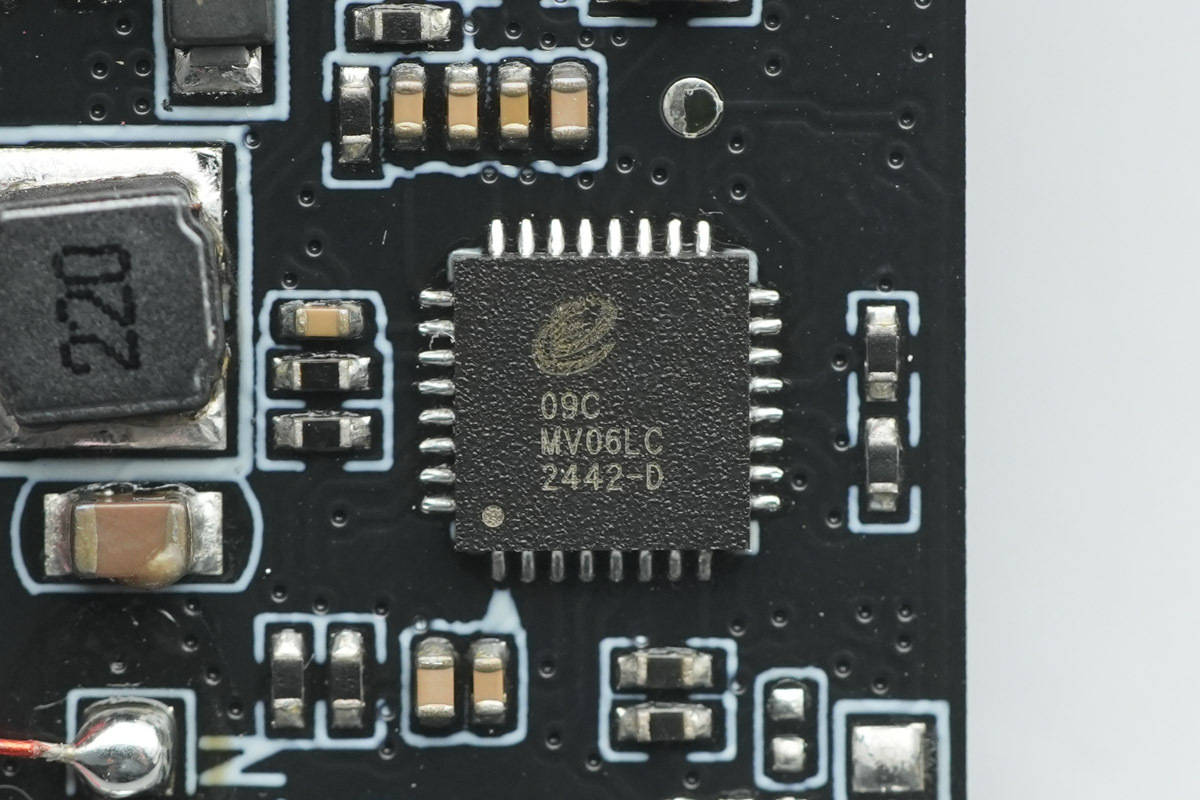

无线充主控芯片来自EESON一鑫研创，型号为ES8F8009C，采用QFN32封装。

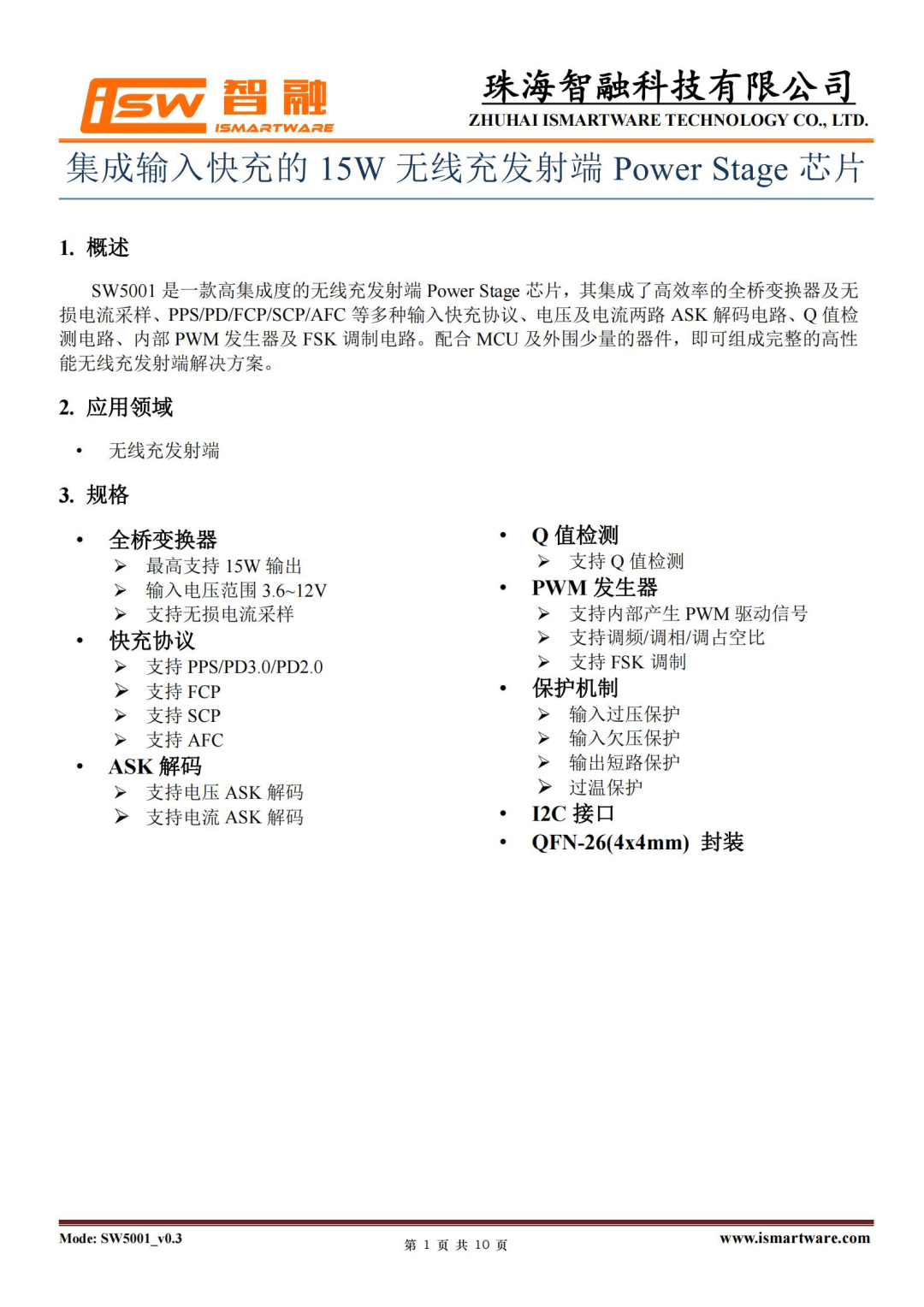

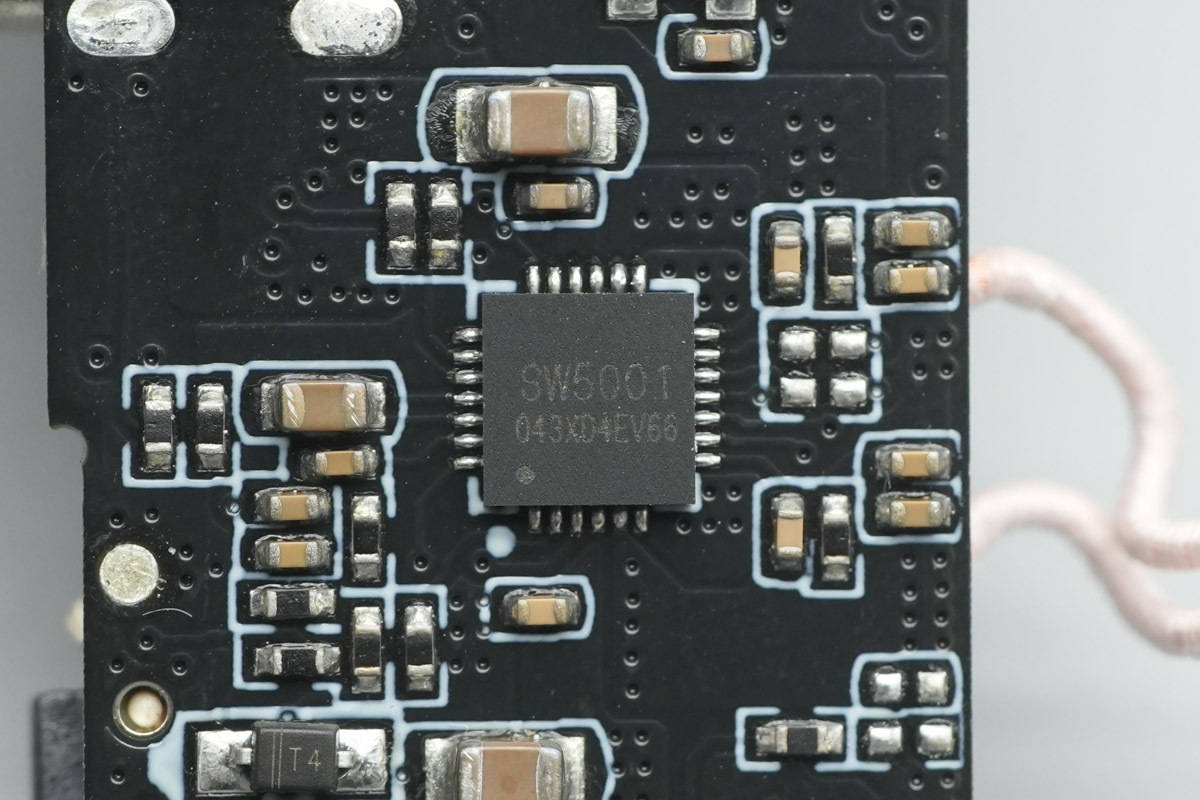

内置的智融科技SW5001是一颗高度集成的无线充发射端集成功率级芯片。芯片内部集成了高效率的全桥变换器和无损电流采样，支持PPS/PD/FCP/SCP/AFC等多种快充协议。

相关阅读：智融发布无线充全桥芯片SW5001，极简PCB仅1元硬币大小

集成电压和电流ASK解码电路、Q值检测电路，内部PWM发生器和FSK调制电路，适用于无线充发射端应用，支持最高12V输入，耐压16V，支持15W输出功率。

智融SW5001内部集成了5V 50mA供电输出，可为无线充上主控单片机供电，省掉单片机的供电电路。

SW5001内部集成输入过压、输入欠压、输出短路及过热保护。同时支持I2C接口，可通过I²C接口向单片机输出状态信息。输入电压可根据分压电阻设定为5V/9V/12V，满足不同功率需求。

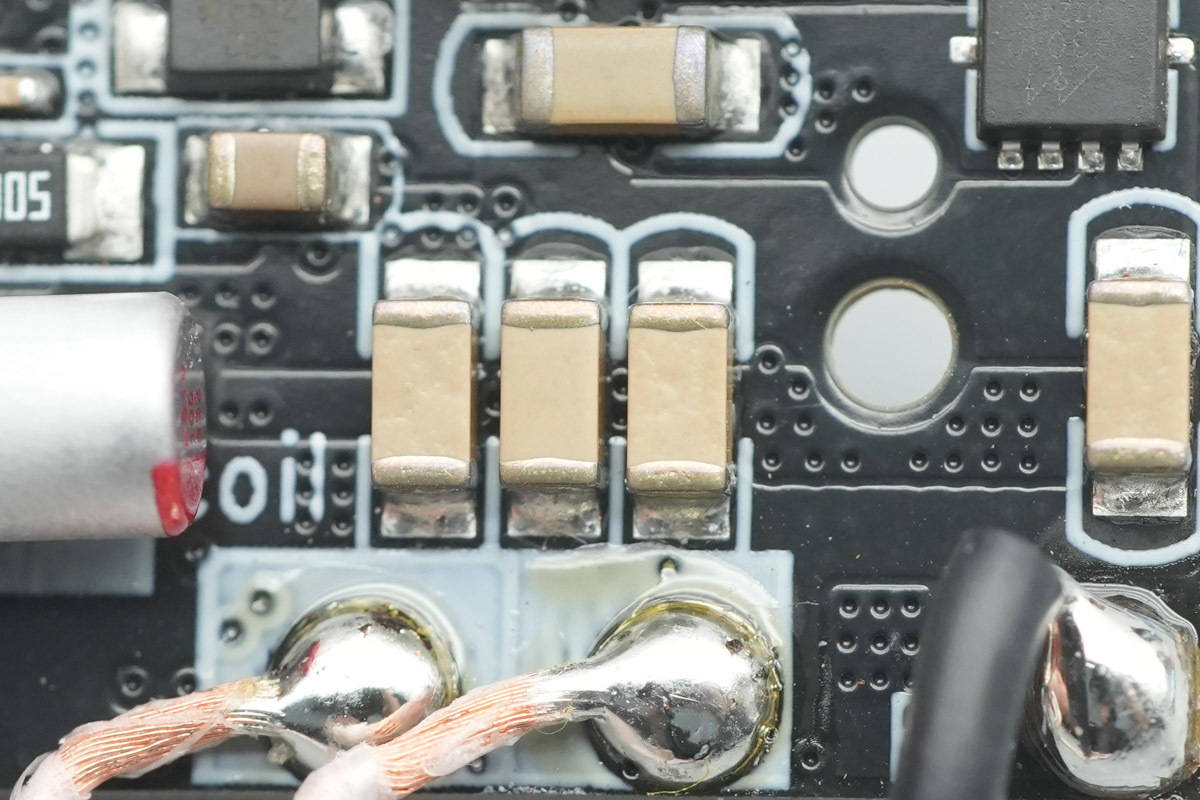

多颗MLCC电容，用于无线充谐振。

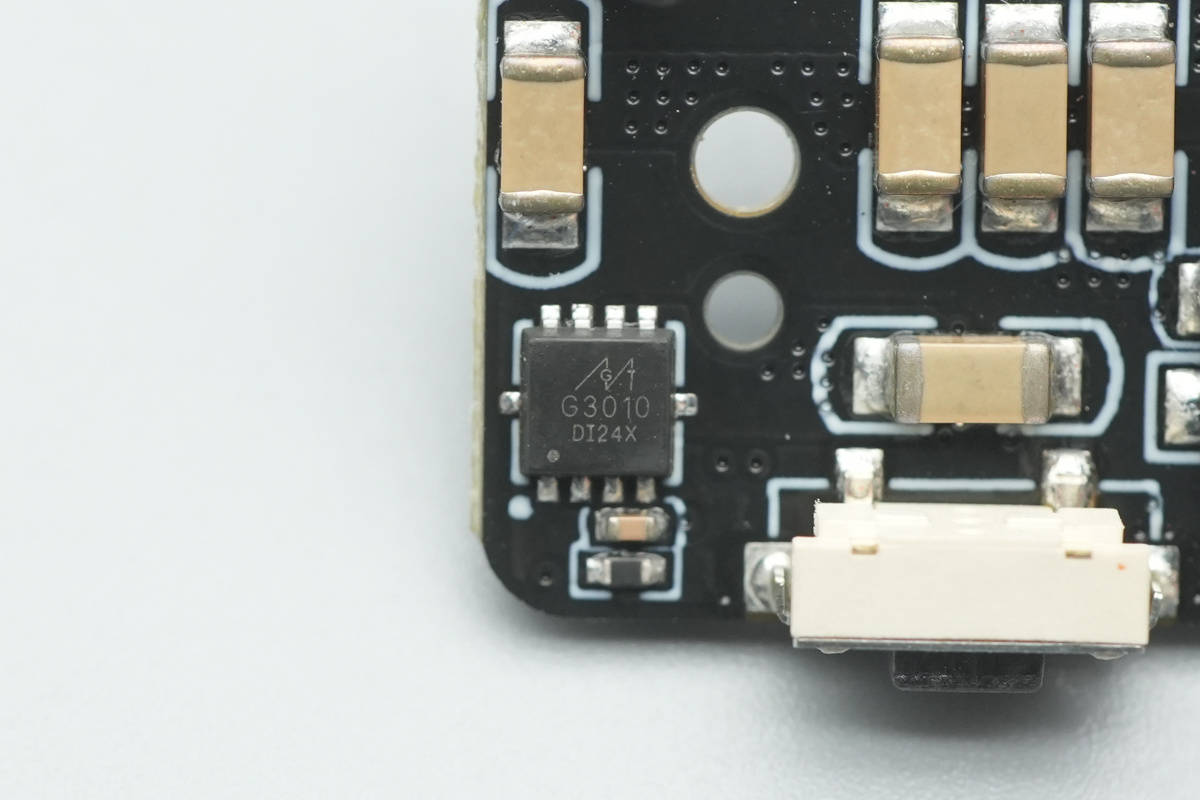

一颗MOS管丝印G3010，用于无线充谐振电容切换。

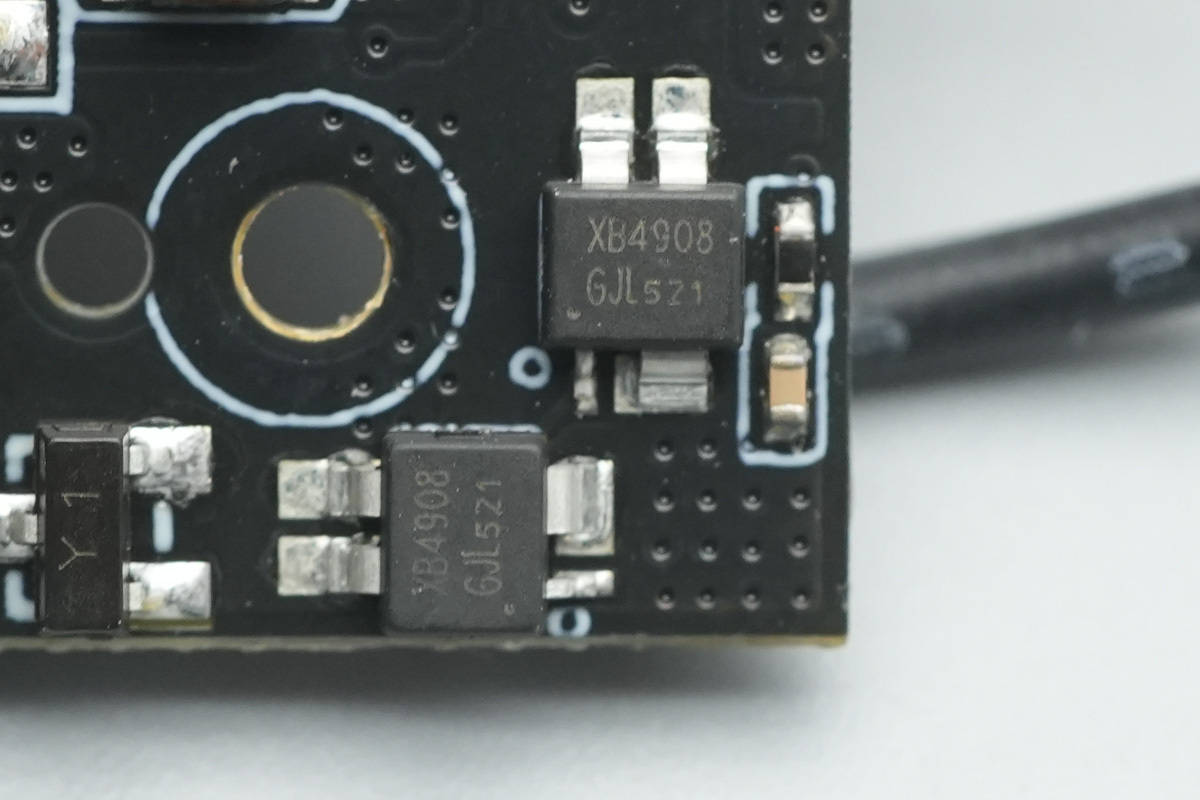

两颗XySemi赛芯微XB4908GJ的锂电池保护芯片，采用ESN4封装，内置锂电保护管，为电芯提供过充、过放以及过流等保护。

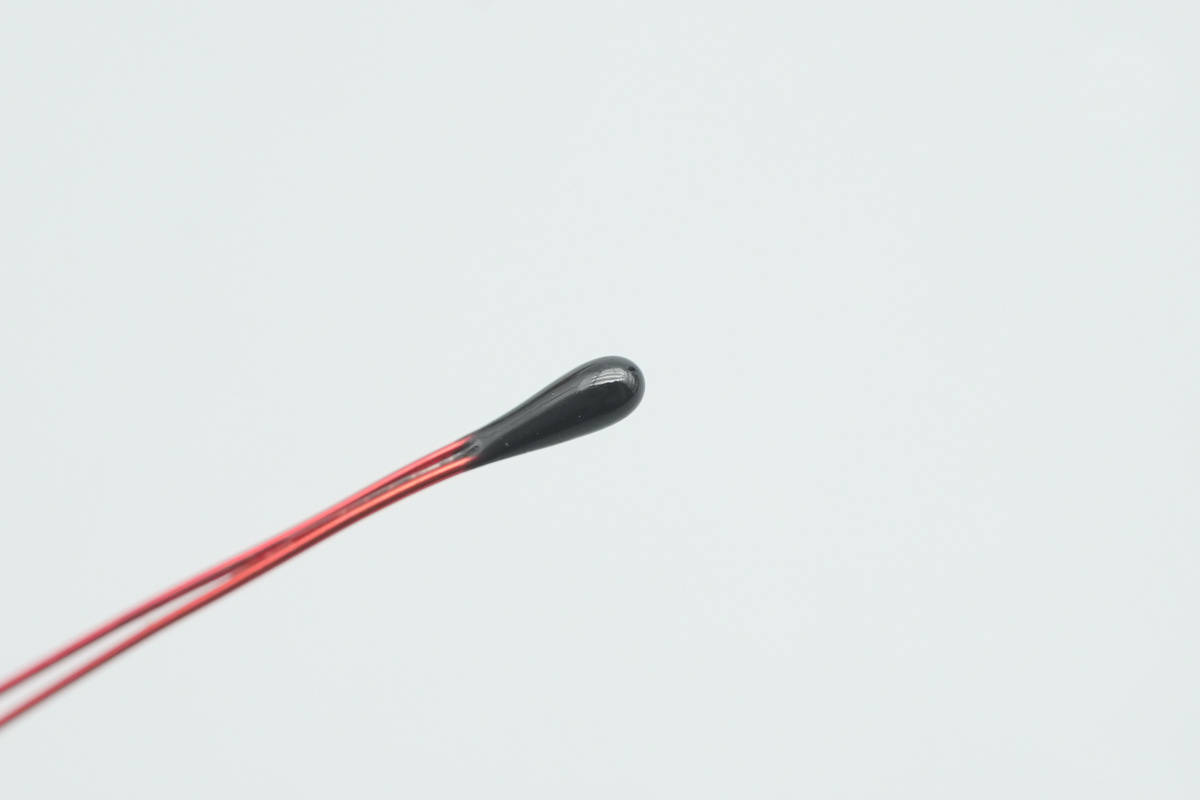

一颗NTC热敏电阻特性，用于实时监测电芯的工作温度，确保安全。

全部拆解完毕，来张全家福。

总结

最后附上产品的物料清单，方便大家查阅。

WiWU吉玛仕这款磁吸无线充移动电源在外观上主打轻薄，其采用一体成型的橙色铝合金外壳，配合表面拼接纹理设计。该产品内置5000mAh电池，搭载单USB-C接口，支持20W有线PD快充与最高15W的磁吸无线充。

通过拆解可见，该款移动电源电芯来自了ATL，移动电源主控以及无线充功率级来自智融科技，无线充主控芯片来着一鑫研创，此外，电池配有赛芯微锂电保护芯片和NTC热敏电阻，加上外壳内部大面积的导热胶辅助散热，整机从内到外都体现了优秀的做工水准。
