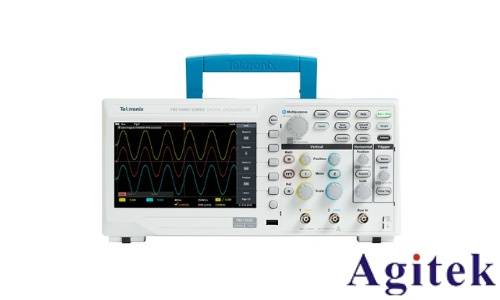

泰克TBS1072C是一款专为日常测试与调试设计的数字存储示波器。它拥有70 MHz带宽和1 GS/s采样率，凭借直观的操作面板和强大的自动设置功能，能帮助用户快速捕获并分析各类电子信号。本文将简明扼要地介绍其核心操作技巧。

一、快速上手：Autoset与基础设置

对于初次使用或面对未知信号的情况，TBS1072C的 “Autoset”（自动设置） 功能是最高效的起点。按下此键，示波器会自动调整垂直刻度、水平时基和触发模式，在屏幕上显示稳定的波形。

若需手动调整，核心逻辑围绕三个维度展开：

垂直系统：通过通道菜单（CH1/CH2）设置垂直灵敏度（V/div），调整波形在屏幕上的显示幅度。若信号幅度过小，可调整探头衰减比（如从1X调至10X）来有效放大信号。

水平系统：通过时基旋钮（s/div）调整横轴单位时间，通常建议将时基设为信号周期的2-5倍，以便观察多个完整周期。

触发系统：通常选择边沿触发模式并调节触发电平，使波形在屏幕上稳定显示。这是获取稳定波形的关键。

二、核心测量功能

TBS1072C提供了灵活的测量手段：

光标测量：手动移动屏幕上的水平或垂直光标，读取特定点的时间差和电压差，适合测量脉冲宽度、上升时间等参数。

自动测量：通过测量菜单可一键读取信号的频率、峰峰值、平均值等关键参数。例如测量电源纹波时，可利用此功能快速获取峰峰值，评估电源稳定性。

三、高级技巧与注意事项

信号放大技巧：当观察微弱信号时，仅调低V/div可能还不够。可通过通道菜单调整探头衰减设置（软件设置需与实际探头匹配）来间接实现信号的有效放大，同时注意确保放大后的信号幅度不超过示波器的最大输入范围（通常为±300V），以免损坏设备。

波形存储与分析：测试完成后，可将波形数据或屏幕截图保存至U盘，便于记录和后期分析。

定期维护：建议定期执行信号路径补偿（SPC） 功能，该功能可优化示波器的信号路径，确保测量精度始终保持在最佳状态。

掌握以上核心操作，您就能利用TBS1072C从容应对大多数基础电路测试场景，从简单的信号观察到复杂的时序分析，充分发挥其作为通用调试平台的潜力。
