【CNMO科技消息】三星电子正加速推进面向AI数据中心市场的大面积半导体先进封装技术——面板级封装（PLP）的商用化进程。据三星电子半导体封装业务高级工程师Lee Hee-seok在“ASPS 2026半导体封装趋势论坛”上透露，公司将依托在移动设备领域积累的大尺寸面板量产经验，将PLP技术从智能手机、智能手表等移动设备扩展至AI用超大型封装领域。

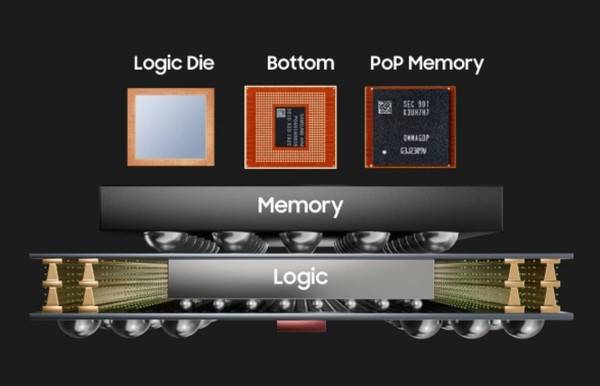

三星面板级封装（PLP）结构

PLP技术：方形面板替代圆形晶圆，生产效率提升5倍以上

FO-PLP（扇出型面板级封装）是在方形面板上进行芯片封装的技术。与传统圆形晶圆上的FO-WLP（扇出型晶圆级封装）相比，PLP的最大优势在于生产效率的显著提升——圆形晶圆在切割芯片时边缘部分会被浪费，而方形面板在结构上几乎不存在边缘浪费。据业界统计，以12英寸（300mm）晶圆为基准，PLP方式通常可产出5倍以上的芯片。

三星电子此前已将该技术应用于Google Pixel手机的部分移动应用处理器（AP）封装，以及Galaxy Watch的Exynos W1000可穿戴AP。这些产品均基于415×510mm的大尺寸面板生产。

面板尺寸之争：三星415×510mm vs 台积电310×310mm

在PLP面板尺寸的选择上，三星与台积电走出了截然不同的路线。台积电正在推进的FO-PLP面板尺寸为310×310mm，计划2027年试产，2028年下半年实现商用化。而三星电子将继续沿用其已在移动设备量产中验证的415×510mm面板。

从面积对比来看，台积电的310×310mm面板面积约为96,100mm²，而三星的415×510mm面板面积约为211,650mm²，三星的面板面积是台积电的2.2倍。

理论上，面板越大，单次可封装更多芯片，生产效率更高。但大尺寸面板也面临翘曲（warpage）、厚度均匀性、面板整体位置对准等良率控制难题。尤其是在AI服务器用半导体封装中，封装本身尺寸更大，需要集成多个逻辑芯片和高带宽存储器（HBM），技术难度远超智能手机用PLP。

三星电子的策略是，依托在415×510mm大尺寸面板上积累的工艺经验和基础设施，将大面积封装技术从移动设备延伸至AI服务器市场。Lee Hee-seok在论坛上表示：“三星电子将继续沿用该尺寸，台积电预计2028年左右量产，我们预计也在相近的时间点。”

玻璃基板：2029-2030年有望商用

针对AI半导体快速大型化的趋势，三星电子也在持续推进玻璃基板等下一代封装技术的研发。玻璃相比传统有机材料在尺寸稳定性上更具优势，热膨胀系数可调节至接近硅的水平，有助于控制大型封装的翘曲现象。

Lee Hee-seok对玻璃基板的商用化时间表给出预测：“个人认为最快可能在2029年出现，但2030年左右可能更为现实。随着封装尺寸不断增大，尺寸管理越来越困难，玻璃基板有望成为克服这些挑战的有效方案。”

混合键合：将连接间距压缩至10μm以下

在封装大型化的同时，三星也在推进垂直方向的高密度集成技术开发，其中混合键合（Hybrid Copper Bonding, HCB）是代表性技术。

HBM由多个DRAM die垂直堆叠，通过硅通孔（TSV）和微凸块实现层间连接。堆叠层数越多，整体封装高度越大，散热问题日益突出。混合键合技术跳过微凸块，通过铜pad直接对接实现芯片间连接。Lee Hee-seok表示，微凸块方案的连接间距约为20~25μm，而混合键合可将间距压缩至10μm以下，在相同堆叠层数下降低整体厚度，改善热特性并提升电气性能。

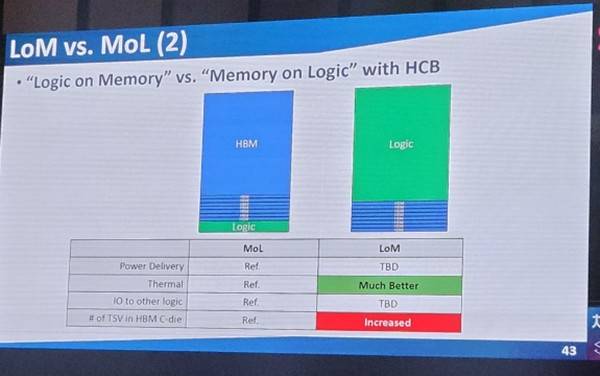

逻辑“上移”：重构HBM堆叠结构改善散热
