示波器探头是电子测量中不可或缺的工具，它们在信号测量与分析中发挥着重要作用。本文将为大家详细介绍示波器探头的种类、工作原理、使用方法以及在实际应用中的注意事项。

1.示波器探头的种类

示波器探头主要有以下几种类型：

1.1被动探头

被动探头是最常见的探头类型，通常由电阻和电容组成。它们的工作原理是通过阻抗变换来适配示波器的输入阻抗。被动探头的优点是结构简单、成本低，适用于大部分普通信号的测量。

1.2主动探头

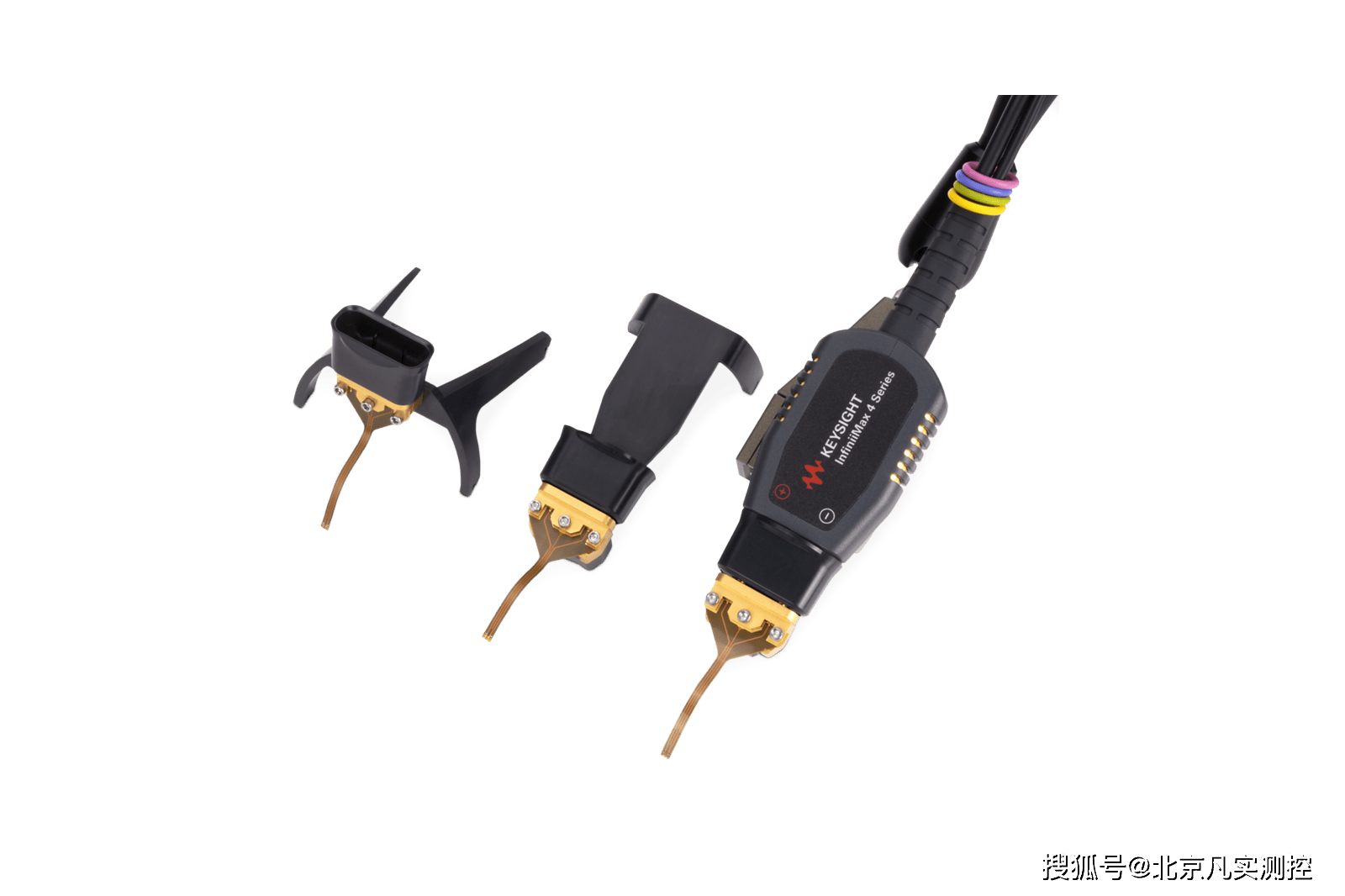

主动探头则是由内部放大器组成，能够提供更高的输入阻抗和更低的失真。它们适用于高频信号的测量，特别是在高带宽示波器中。主动探头的缺点是价格相对较高，且需要外部电源供电。

1.3高压探头

高压探头专门设计用于测量高电压信号。在工业和电气测试中非常常见。这种探头通常具有高输入阻抗和额外的绝缘措施，以确保安全性和准确性。

1.4差分探头

差分探头用于测量两个信号之间的差异，常用于电路调试和故障分析。它们可以有效消除地环路干扰，适合在复杂电路中使用。

2.示波器探头的工作原理

示波器探头的基本工作原理是将被测信号传递给示波器，同时尽量减少对信号的影响。探头的输入阻抗和输出阻抗的匹配对于信号质量至关重要。探头的阻抗过低会导致信号衰减，过高则可能无法准确捕获信号。

在被动探头中，信号首先通过一个电阻，然后进入示波器。电阻的大小决定了探头的衰减比，通常为1：1、10：1或100：1等。衰减比越大，探头的输入阻抗越高，从而对被测电路的影响越小。

主动探头则通过内部放大器将信号放大，以适应示波器的输入。这种设计使得主动探头能够在高频情况下保持较好的信号完整性。

3.使用示波器探头的注意事项

3.1选择合适的探头

在选择探头时，首先要考虑被测信号的特性，包括频率、幅度和波形。对于高频信号，主动探头通常是更好的选择。而对于低频信号，被动探头可能已经足够。

3.2正确连接探头

在使用探头时，确保探头的接地夹正确连接到电路的地线，以避免地环路干扰。同时，探头尖端应直接接触被测点，确保信号的准确获取。

3.3校准探头

使用前应检查探头的衰减比设置是否与示波器的设置相匹配。如果探头设置为10：1，但示波器设置为1：1，测得的信号幅度将会错误。

3.4注意带宽限制

不同类型的探头具有不同的带宽限制。在测量高频信号时，确保探头的带宽能够覆盖被测信号的频率范围。

4.示波器探头的应用领域

示波器探头广泛应用于电子工程、通信、汽车电子、工业自动化等多个领域。在电子产品的研发和测试中，探头是测试电路性能、调试故障和优化设计的重要工具。

4.1电子产品研发

在新产品开发阶段，工程师需要对电路进行频繁的测试和调试。示波器探头可以帮助他们快速捕获信号波形，分析电路性能，确保产品的稳定性和可靠性。

4.2故障排查

在设备出现故障时，示波器探头能够帮助工程师快速定位问题所在。通过分析信号波形，判断是硬件故障还是软件问题，从而提高维修效率。

4.3教学实验

在电子工程教育中，示波器探头也是不可或缺的教学工具。它帮助学生理解电路原理，掌握测量技巧，培养动手能力。

总之，示波器探头是电子测量中重要的工具，了解其种类、工作原理及使用注意事项，对于提高测量的准确性和效率至关重要。在实际应用中，选择合适的探头并正确使用，将能显著提升工作效果。希望通过这篇文章，能让大家对示波器探头有更深入的认识。
