阴极保护测试桩的电位测量是评估系统运行状态、判断金属结构是否处于有效防腐蚀区间的核心手段。不仅包括被保护金属的“保护电位”，还涉及阳极电位、自然电位等关键参数，最终通过精准数据验证保护效果、定位故障并指导系统调整。以下从测量核心目标、原理、分类操作流程、误差控制、数据解读五个维度，全面解析电位测量的逻辑与实践。

一、核心测量目标：明确 “保护是否有效” 的判定标准

阴极保护的本质是通过向金属结构施加电流，使其电位降至“腐蚀停止的区间”，因此电位测量的核心目标是验证以下关键指标是否达标。

自然电位：阴极保护系统未通电时，金属在环境中的自身电位，通常 - 0.5V~-0.7V（碳钢在土壤中），作为基准，判断系统通电后电位“极化程度”；

保护电位：系统运行时，被保护金属的实时电位；最小保护电位：≤-0.85V最大保护电位：≥-1.20V；直接判定保护是否有效（低于- 0.85V 则腐蚀被抑制，高于则“欠保护”，低于-1.2V 则“过保护”）

阳极电位：牺牲阳极/外加电流阳极的工作电位；锌合金牺牲阳极-1.05V~-1.15V；外加电流阳极：-0.2V~+0.5V；反映阳极活性：牺牲阳极电位偏正则 “失效”，外加电流阳极电位异常则可能是整流器故障；

二、核心测量原理：以 “参比电极” 为基准的相对电位测量

金属的电位是“相对值”，无法单独测量，必须以标准参比电极为“电位标尺”，通过测试桩构建“被保护体-参比电极-测量设备”的闭合回路，读取两者的电位差值。其原理可简化为：测量电位=被保护体（或阳极）电位-参比电极电位。

关键组件作用：

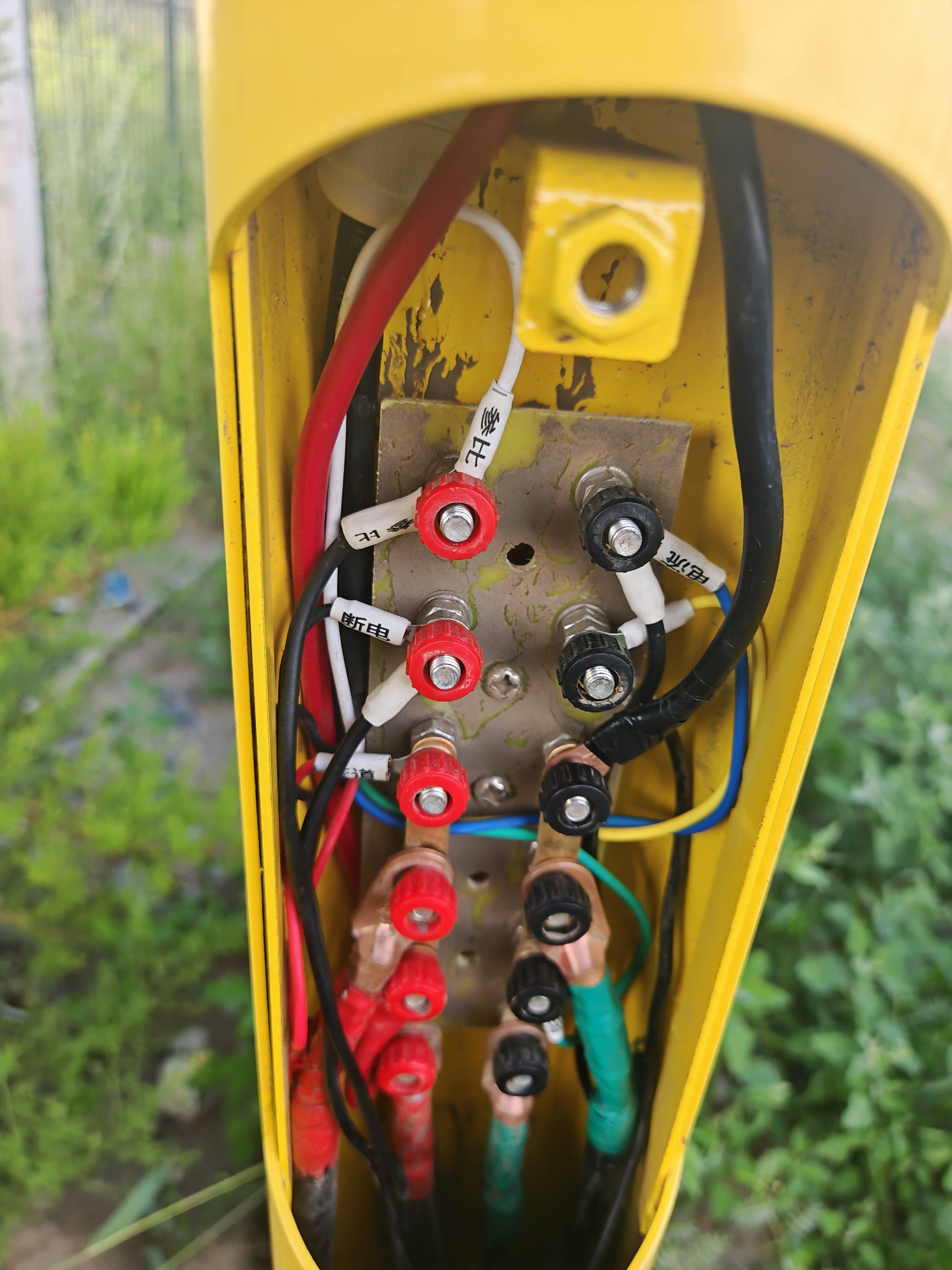

测试桩本体：提供稳定的测量接口，内置/外接两类端子：「被保护体端子」：通过导线直接与金属结构焊接，确保电位信号无衰减传输；「参比电极接口」：连接标准参比电极，其自身电位恒定（25℃时 Cu/CuSO₄电极电位为+ 0.316V vs 标准氢电极）。

测量设备：高精度数字万用表，用于读取电位差值。
