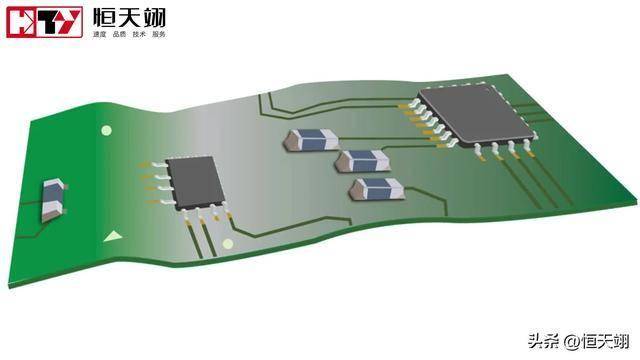

在PCBA制造过程中，PCB翘曲（PCB warpage）是一种极易被忽视却影响深远的问题。无论是在SMT贴片、波峰焊，还是成品装配阶段，PCB翘曲都会直接影响焊接质量、元件定位精度以及整机装配的稳定性。尤其是对于高密度、高层数的电路板，翘曲问题若控制不当，可能导致整批报废。

本文将从成因、危害与对策三个方面，帮您全面了解如何有效杜绝PCB翘曲影响。

一、PCB翘曲的主要危害

贴片精度下降：板面不平导致吸嘴定位偏差，引发虚焊或立碑。

焊接不良：回流焊过程中，翘曲区域无法与焊盘充分接触，易产生连锡或冷焊。

机械装配问题：PCB弯曲会造成结构件错位或螺丝固定困难。

产品可靠性降低：长期受应力变形的电路板容易在使用中产生裂纹或信号不稳定。

二、PCB翘曲的常见成因

材料不均匀

铜箔厚度或玻纤布分布不均，热膨胀系数不同，导致受热变形。

层压与固化不良

层压温度或压力控制不当，会造成内部应力残留。

PCB设计问题

铜铺设不对称、预留开窗位置不合理，也会引发翘曲。

制造与焊接工艺影响

回流焊温度曲线过激、支撑治具不平整，都会放大翘曲变形。

您的PCB是否也出现过翘曲、变形、焊接不良的问题？是否在寻找一家能有效控制翘曲的PCBA加工厂？恒天翊正是您值得信赖的合作伙伴！恒天翊通过高精度层压控制、严格的热应力测试与智能回流焊工艺，有效杜绝PCB翘曲问题，为客户提供高可靠性的中小批量PCBA加工服务。

三、杜绝PCB翘曲的有效对策

优化材料选择：选用热膨胀系数（CTE）相近的基材，如高Tg FR-4、Rogers等。

改进PCB设计结构：对称铺铜、均衡厚度、预留合理的定位孔与支撑区。

控制制造工艺：严格监控层压温度、冷却速率与固化时间。

加强装配支撑：在回流焊与波峰焊中使用治具，防止受热变形。

建立质量追溯体系：通过AOI与翘曲检测仪进行实时监测，确保每批PCB平整度达标。

想让您的PCB平整如初，彻底告别翘曲困扰？恒天翊专注于中小批量PCBA加工，具备完善的层压与回流焊翘曲控制体系。恒天翊采用智能温控回流线、真空热压设备与精密治具定位，为客户提供高品质、零翘曲的电路板装配服务。恒天翊——让每一块PCB都经得起考验！

结语

PCB翘曲虽然常见，但绝非无法预防。只要在设计、材料、工艺和检测环节形成闭环管理，就能从源头上杜绝翘曲的影响。对于追求高精度、高可靠性的电子制造项目，与一家拥有完善工艺控制的PCBA加工厂合作，才是最有效的解决之道。
